VW3A3620 - PLACA DE INTERFACE PTI ATV32

Somos distribuidores autorizados da Schneider Electric

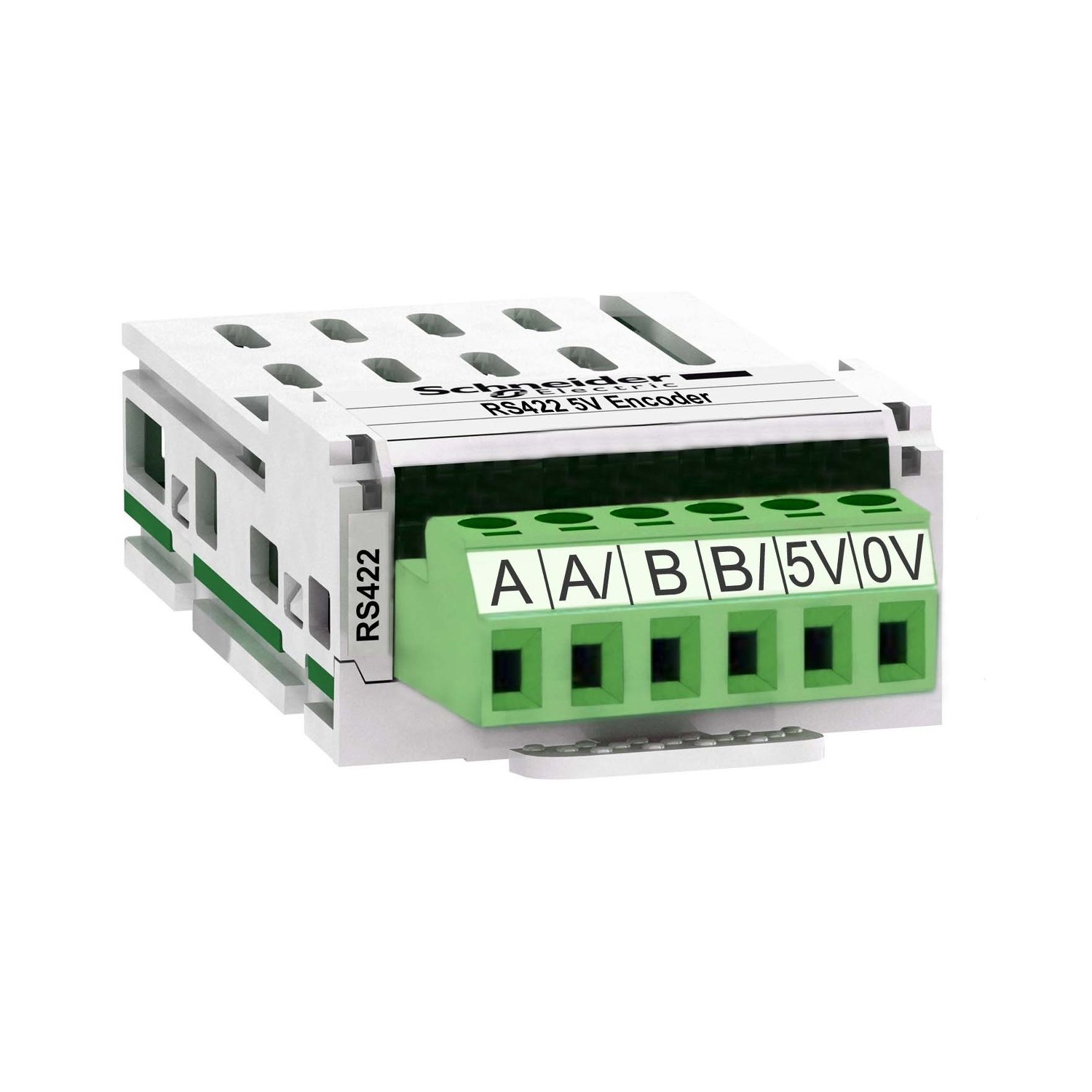

O VW3A3620 é um Módulo de Interface de Encoder projetado para a linha de produtos Altivar, especificamente compatível com os modelos Altivar 32 e Altivar Máquina ATV320. Aqui estão as principais especificações deste componente:

Especificações Principais:

• Linha de Produto: Altivar
• Tipo de Produto ou Componente: Módulo de Interface de Encoder
• Compatibilidade da Linha: Altivar 32, Altivar Máquina ATV320
• Tensão Nominal de Fornecimento [Us]: 5 V (limites de tensão: 5…5,5 V)
• Número de Impulsos por Rotação: 3600 para ATV32

Complementar:

• Compatibilidade do Produto: ATV32 (Versão 1.8 ou superior)
• Tipo de Proteção:
  • Proteção de Sobrecarga
  • Proteção contra Curto-Circuitos
• Frequência Máxima de Funcionamento: 250 kHz
• Sinal de Entrada: TTL (Transistor-Transistor Logic)
• Conexão Elétrica: Terminal, capacidade de conexão de 1,5 mm² (AWG 16) para encoder, com capacidade de 200 mA.

O VW3A3620 é essencial para integrar feedback do encoder nos inversores de frequência da linha Altivar, proporcionando informações precisas sobre a rotação e posição do motor. Ele é especialmente adequado para os modelos Altivar 32 e ATV320, garantindo uma operação eficiente e confiável. A proteção contra sobrecarga e curtos-circuitos aumenta a durabilidade e segurança do módulo, enquanto a alta frequência máxima de funcionamento o torna adequado para uma variedade de aplicações industriais.

Especificações

Manuais

• DATASHEET - Download
