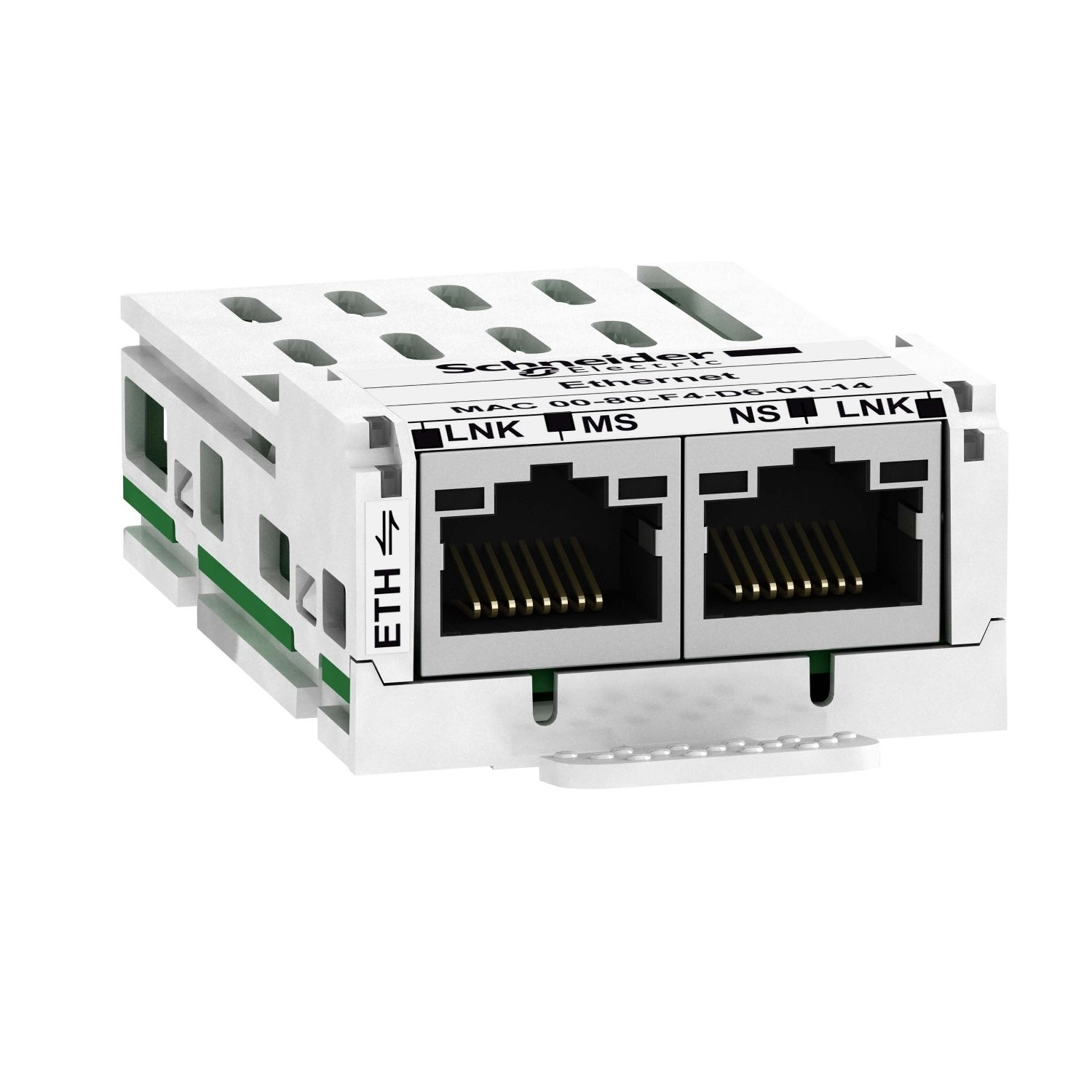

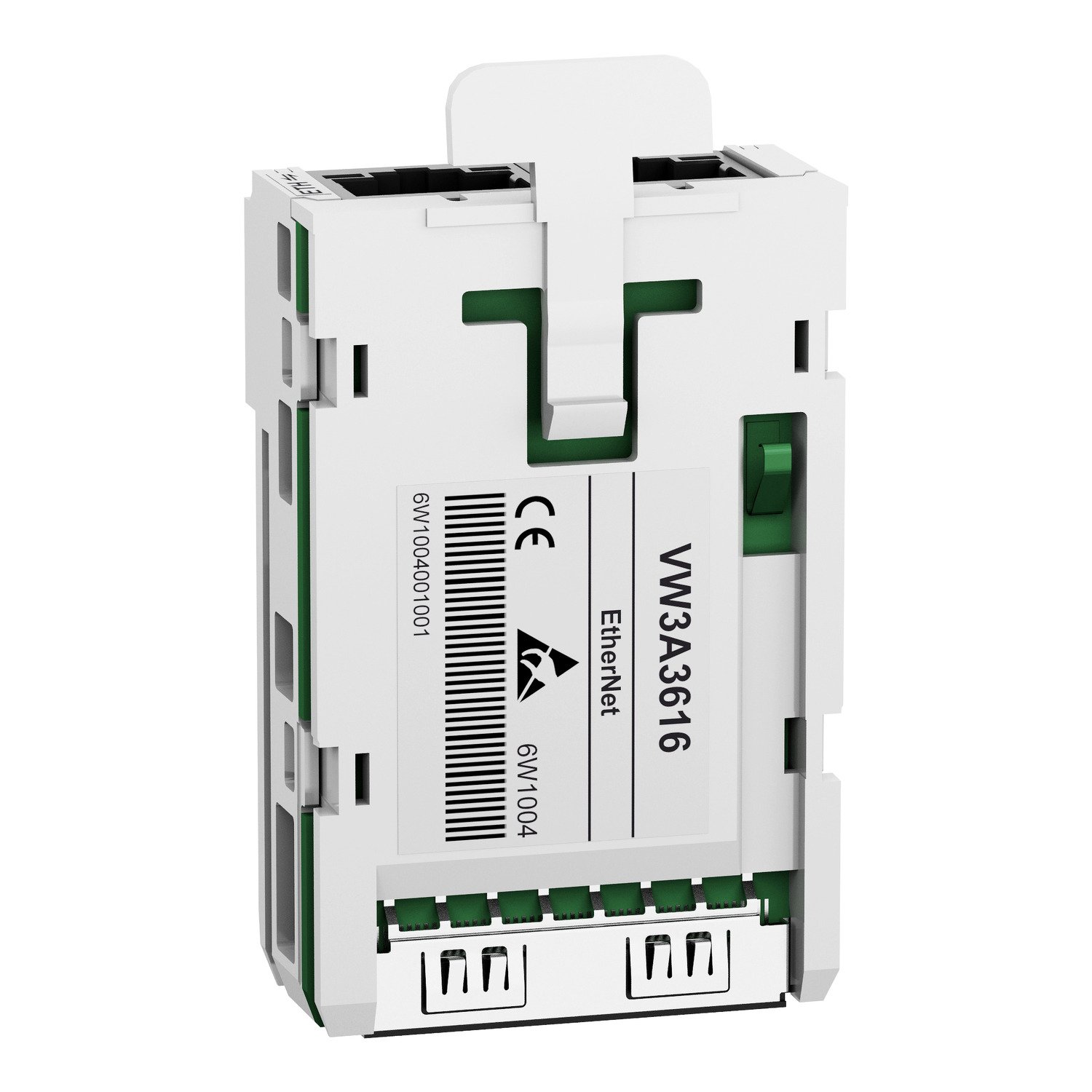

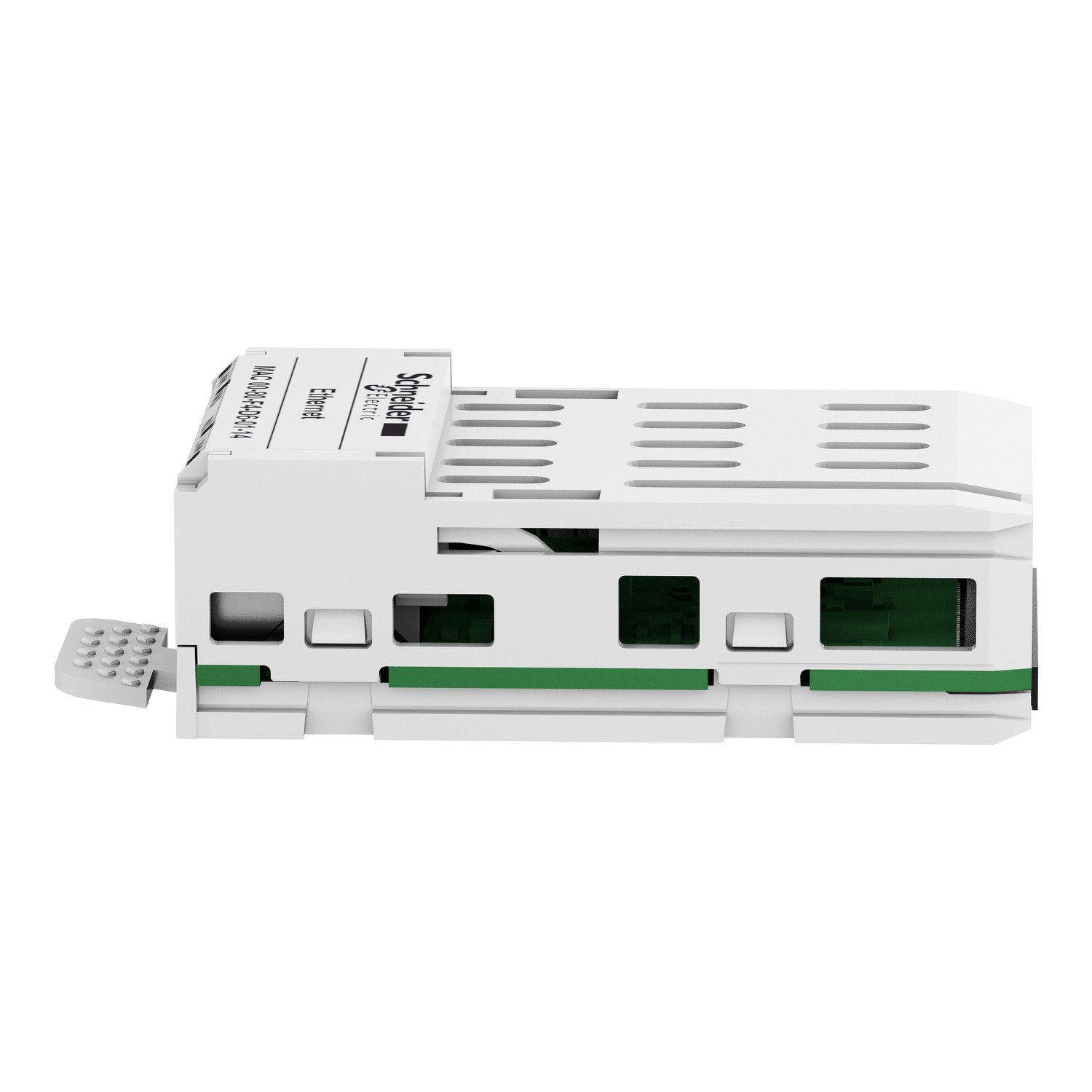

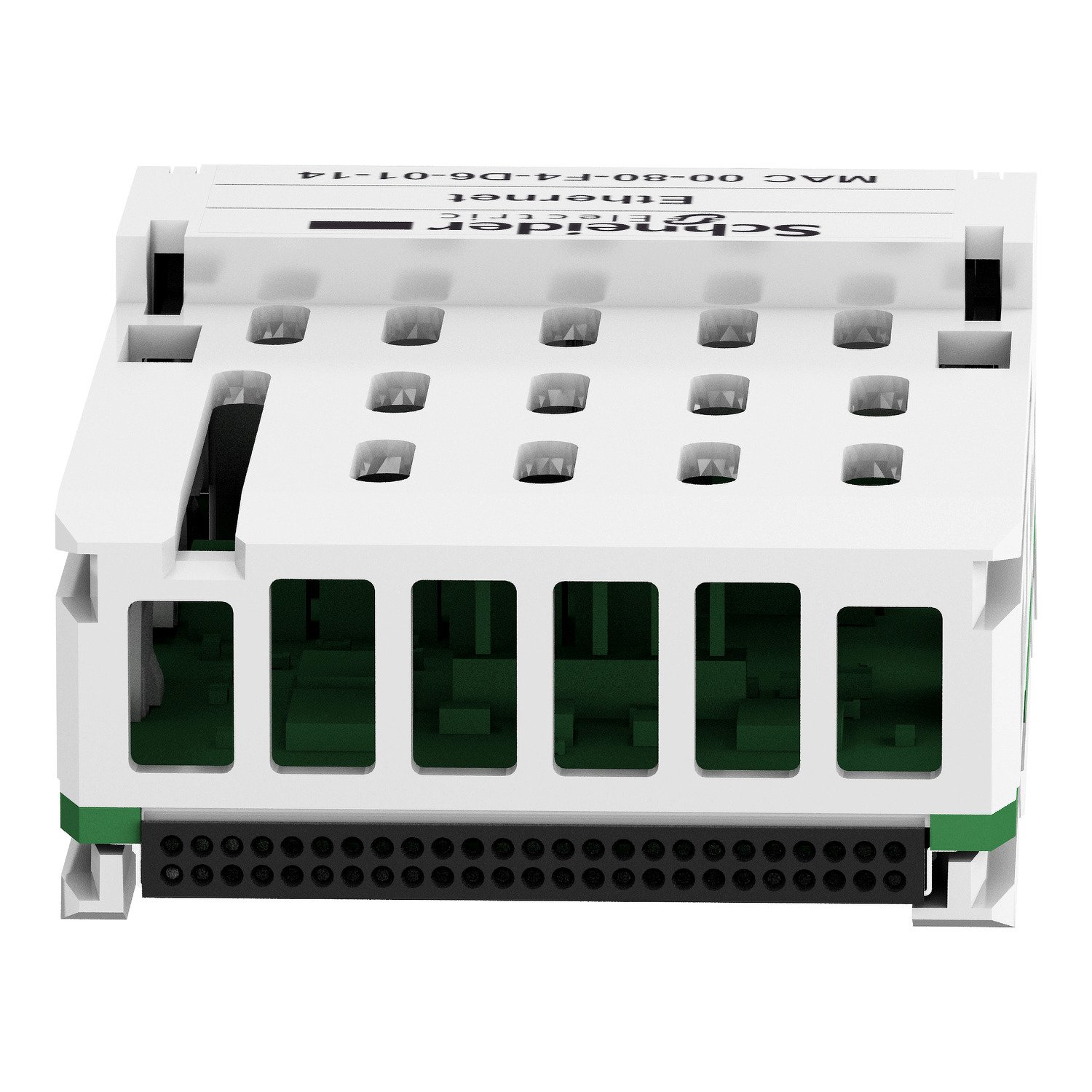

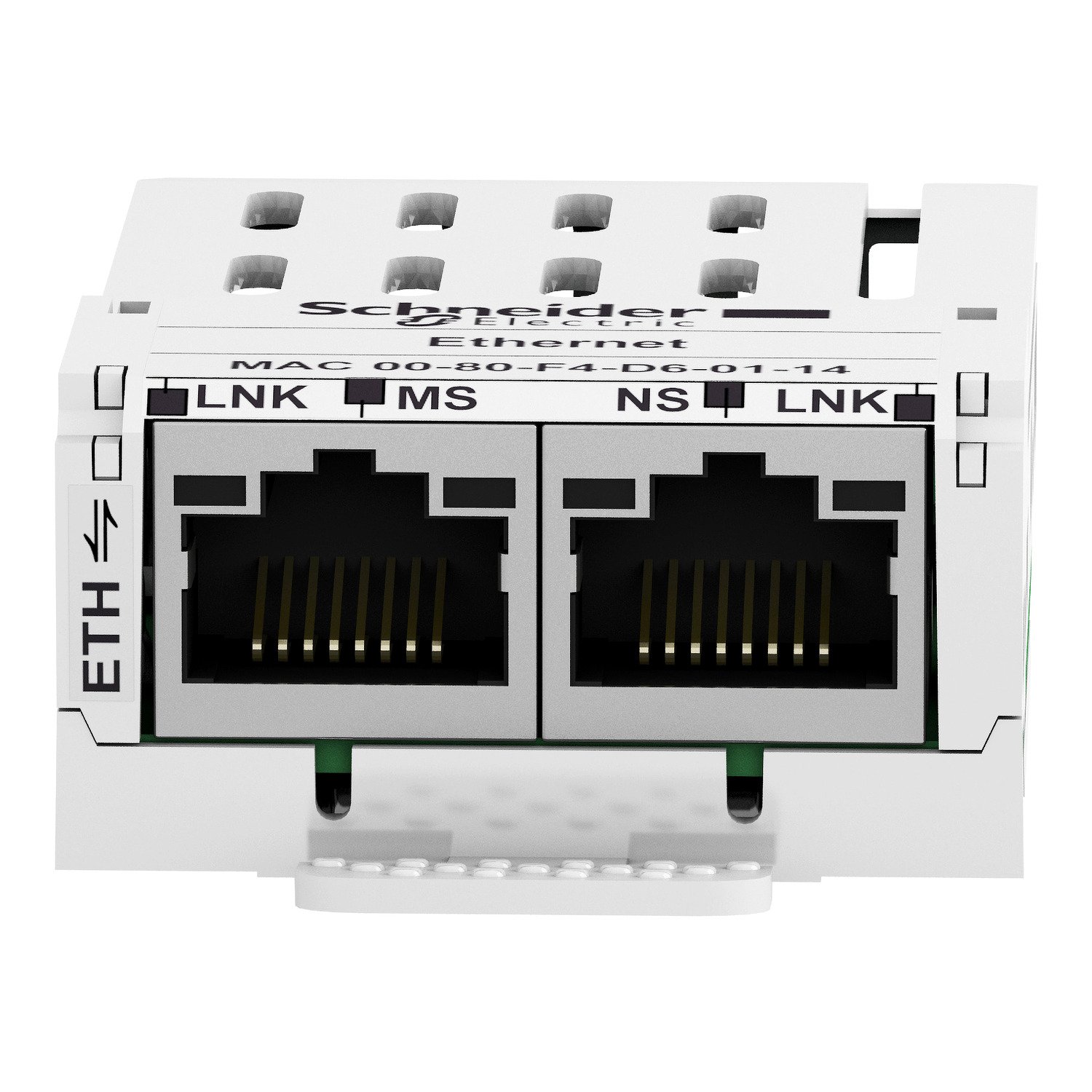

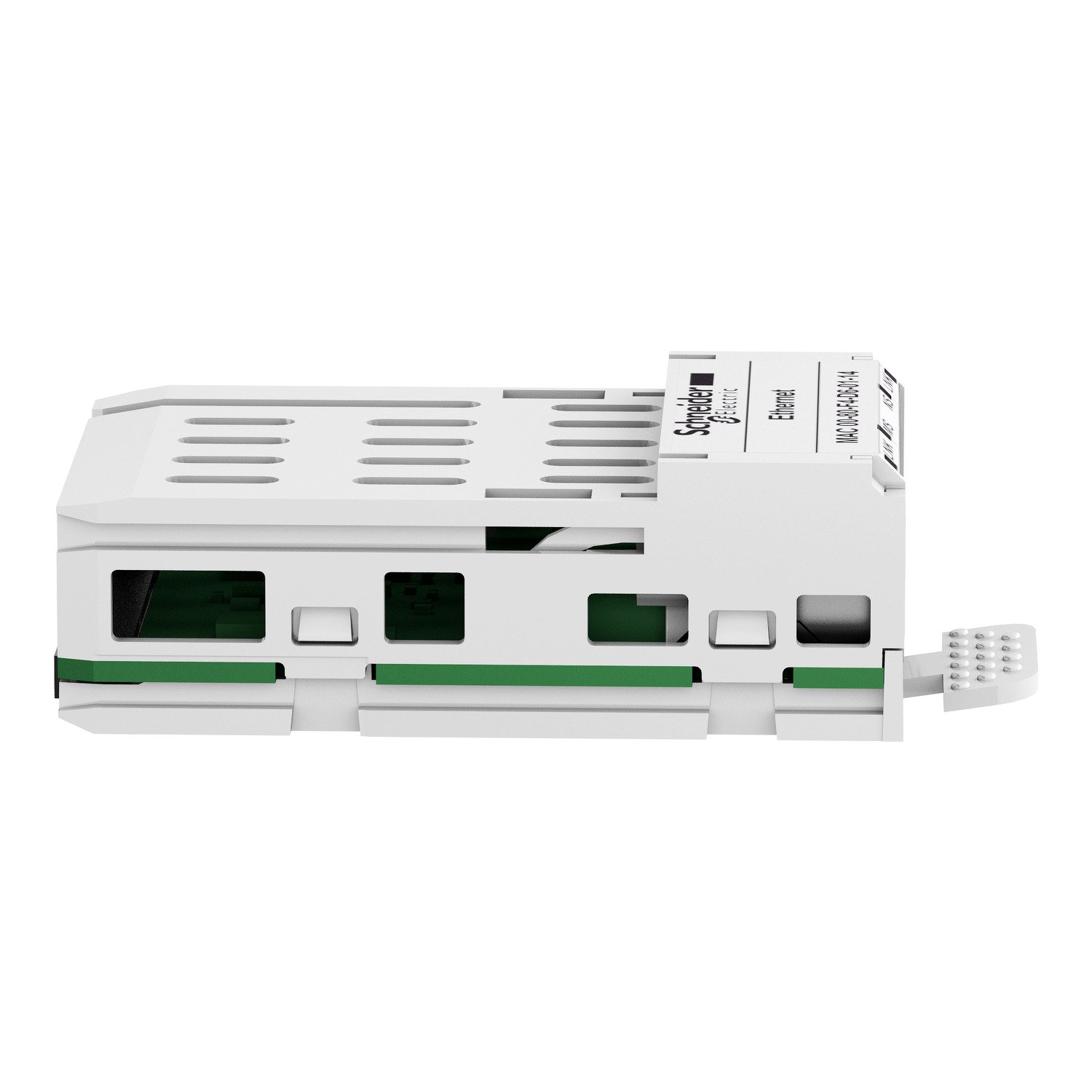

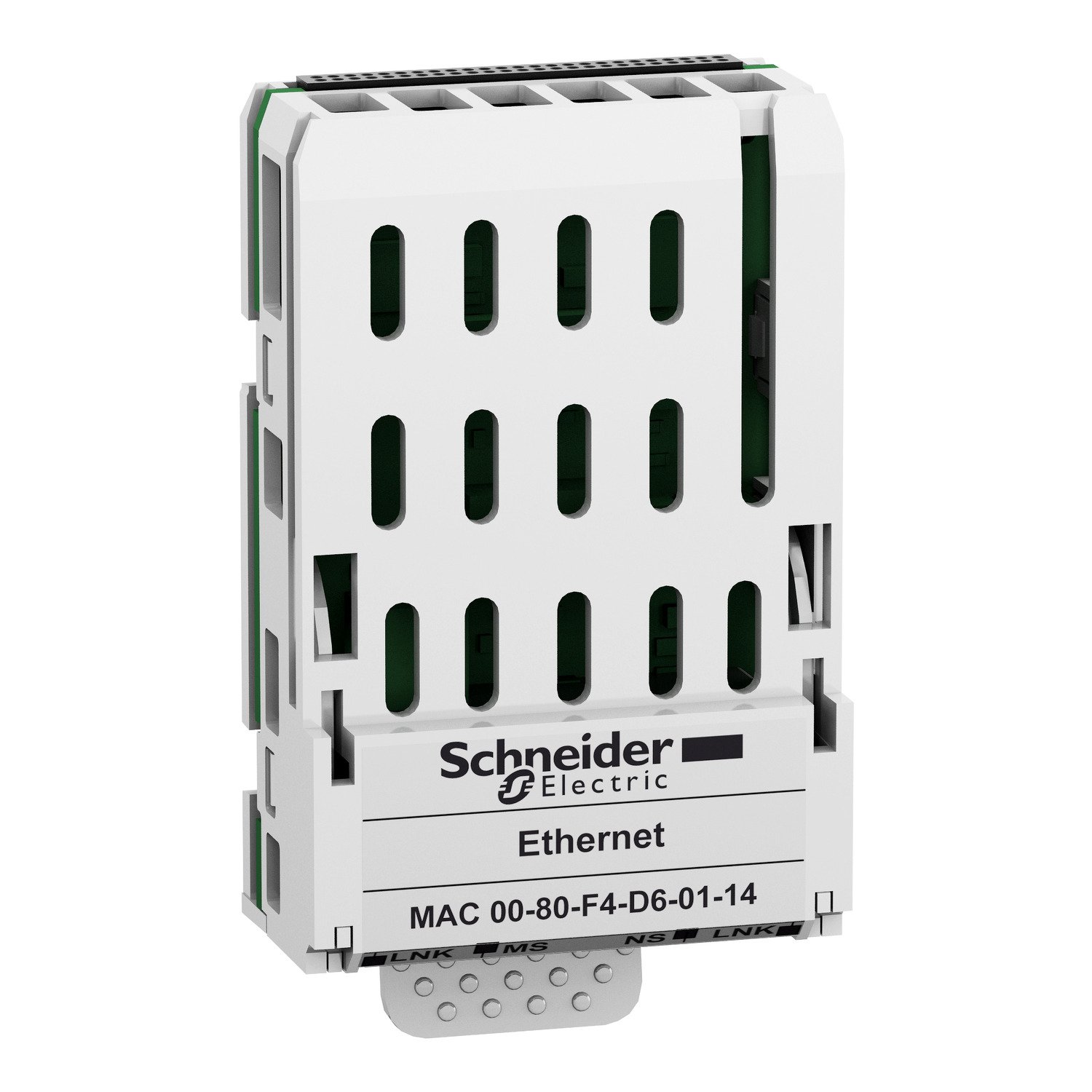

VW3A3616 -CARTÃO DE COMUNICAÇÃO ETHERNET/IP E ETHERNET TCP/IP PARA ALTIVAR MACHINE 320

Linha de produto

Altivar

Tipo de produto ou componente

Módulo de comunicação

Categoria de acessórios/peças separadas

Acessórios de comunicação

Complementar

Compatibilidade do produto

Lexium 32M

Compatibilidade de intervalo

Altivar Máquina ATV320
Altivar 32
Lexium 32

Protocolo da porta de comunicação

Modbus TCP
Ethernet/IP

conexão elétrica

Borne RJ45, Ethernet/IP
Borne RJ45, Modbus TCP

taxa de transmissão

10/100 Mbps

endereçamento

Endereçamento de IP manual, BOOTP ou DHCP

modo de troca

Meio duplex e duplex total

serviço de comunicação

Até 8 conexões (inclui conexões de Modbus TCP/Ethernet IP) of Ethernet IP/Modbus TCP
Agente FDR of Ethernet IP/Modbus TCP
Leitura de registros retidos (03), máx. de 63 words of Modbus TCP
Leitura de registros de entrada (03), máx. de 63 words of Modbus TCP
Escrever registro único (06) of Modbus TCP
Gravação múltipla de registros (16), máx. de 63 words of Modbus TCP
Ler/gravar vários registros (23) of Modbus TCP
Ler identificação de dispositivo (43) of Modbus TCP
Diagnósticos (08) of Modbus TCP
Scanner E/S: leitura/gravação, máximo de 6 words of Modbus TCP
Monitoramento de comunicação of Modbus TCP
Agente SNMP of Ethernet IP
Hierarquia "Master/Slave" perfil de unidade ODVA AC e perfil CiA 402 of Ethernet IP
Monit. fixo de comunicação ajustado pelo adaptador scanner Ethernet IP (Master) of Ethernet IP

tipo de visor

1 LED of MS (Estado do Módulo)
1 LED of NS (Estado da Rede)
1 LED of atividade de porta Ethernet
1 LED of atividade de porta Modbus TCP

Peso líquido

0,3 kg
