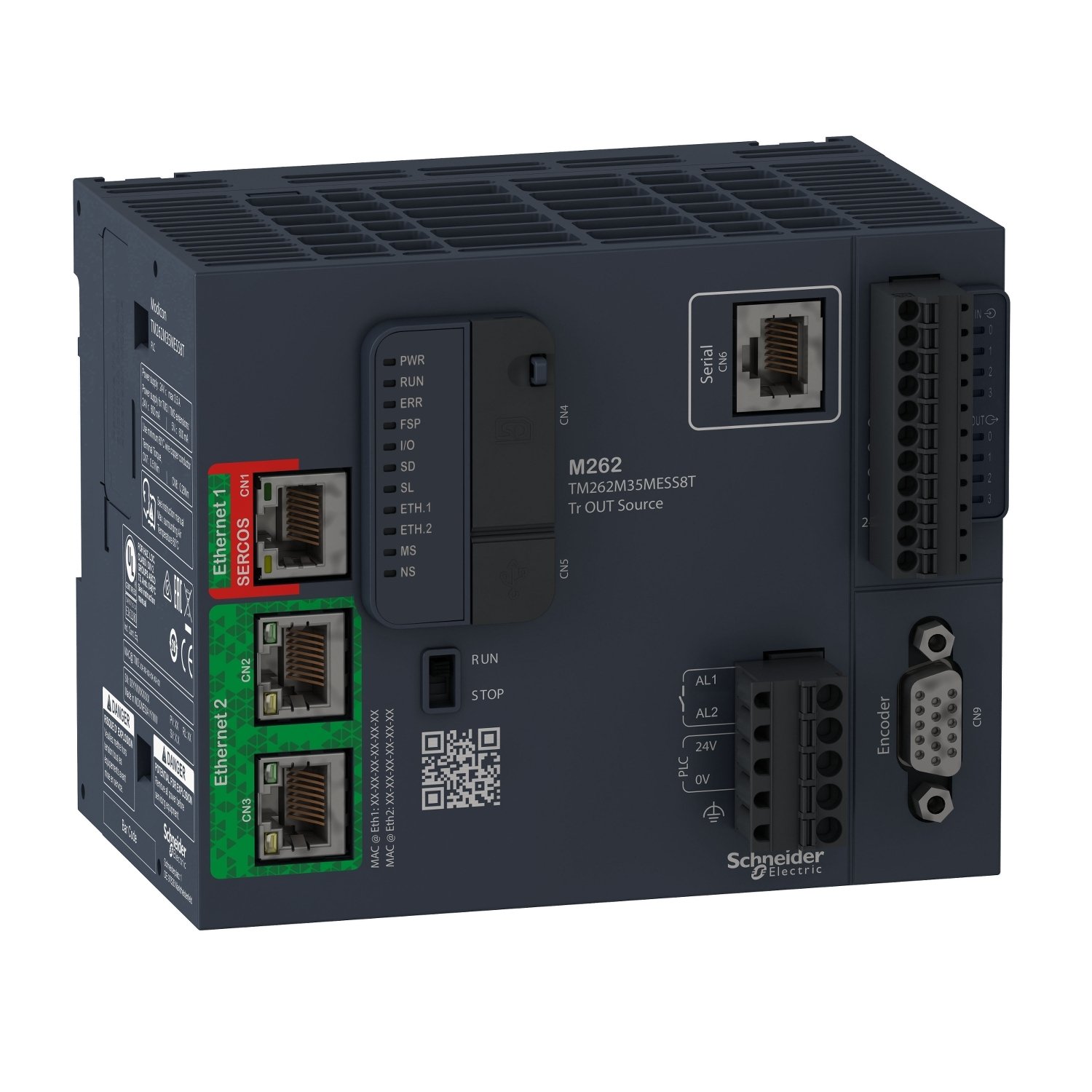

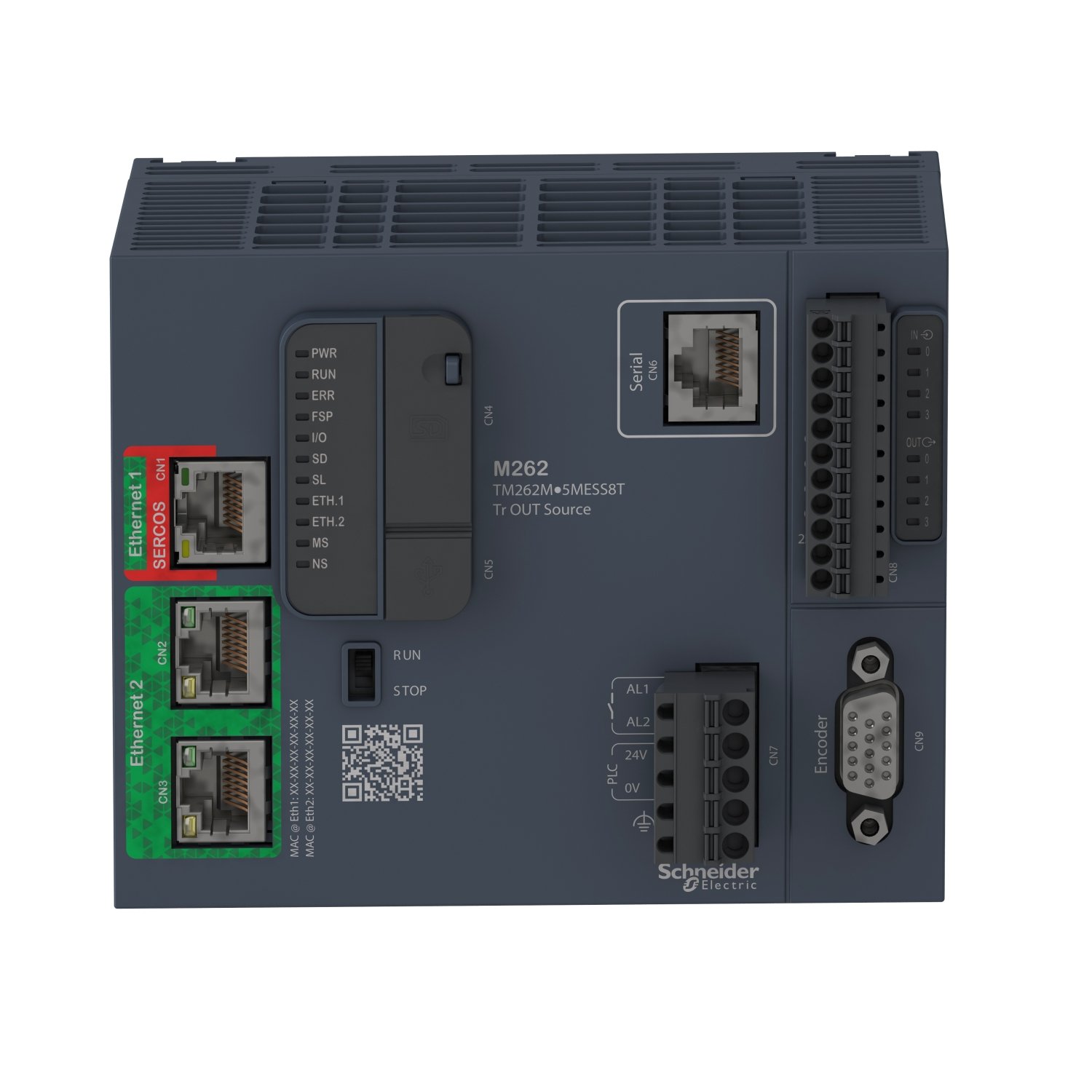

TM262M35MESS8T - CONTROLADOR DE MOVIMENTO M262 3NS/INST

Principal

Linha de produto

Controlador lógico/motivo - Modicon M262

Tipo de produto ou componente

Controlador de movimento

tensão nominal de fornecimento [Us]

24 V CC - 15...20 %

número de E/S digital

8

upstream connectivity

IIoT-máquina pronta para nublar
Máquina ligada à fábrica

Complementar

limites de tensão de alimentação

20,4…28,8 V CC

PLC Power Consumption

82 W

corrente de irrupção

40 A

Number of overvoltage protection

Com

número de entrada digital

4, entrada discreta entrada rápida conforme IEC 61131-2, Tipo 1

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

lógica de entrada digital

Coletor

estado 1 de tensão garantido

>= 15 V para CC

estado de tensão 0 garantido

<= 5 V para CC

corrente de entrada digital

7,5 mA para entrada rápida

impedância de entrada

2.81 kOhm para Entrada

tempo de resposta

<= 1 µs ligar, I0...I3 terminais para entrada rápida
<= 1 µs desligar, I0...I3 terminais para entrada rápida
<= 1 µs ligar, Q0...Q3 terminais para saída rápida
<= 1 µs desligar, Q0...Q3 terminais para saída rápida

tempo de filtragem configurável

0,001 ms para entrada rápida
0,002 ms para entrada rápida
0,005 ms para entrada rápida
0.01 ms para entrada rápida
0.05 ms para entrada rápida
0.1 ms para entrada rápida
0,5 ms para entrada rápida
1 ms para entrada rápida
4 ms para entrada rápida
12 ms para entrada rápida

número de saída digital

4 transistor saída rápida

tensão de saída digital

24 V CC

corrente de saída digital

0,5 A para saída rápida (Q0...Q3)

tipo de saída digital

Transistor

lógica de saída digital

Rede

limites da tensão de saída

30 V CC

Maximum current per output common

0,5 A com Q0...Q3 para saída rápida

Maximum output frequency

300 kHz

precisão

#ERROR! a 0,02…0,1 kHz para saída rápida
+/- 1 % a 0,1…1 kHz para saída rápida

Maximum leakage current

10 µA para Saída

Maximum tungsten load

<1,5 W

tipo de proteção

Curto-circuito e sobrecarga com rearme automático
Proteção contra polaridade reversa
Proteção contra curtos-circuitos

tempo de reposição

200 ms reposição automática saída rápida

número de módulo de expansão I / O

7Módulo TM3 IO (remoto)
7Módulo TM3 IO (local)
64Ilha TM3, TM5 ou TM7 IO (distribuído)

tempo de execução para 1 KInstruction

0,003 ms

capacidade de memória

32 MB para programa RAM
32 MB para SO/website RAM
192 MB para memória do sistema RAM

dados incluídos na cópia de segurança

1 GB built-in memória flash para cópia de segurança dos programas do usuário

equipamento de armazenamento de dados

<= 32 GB SDHC card (opcional)

hora de backup

1000 h a 25 °C

estrutura da aplicação

8 tarefas de eventos
4 tarefas mestre cíclicos
3 tarefas mestre cíclicos + 1 tarefa de roda livre
8 tarefas de eventos externos

clock em tempo real

Com

desvio de relógio

<= 10 s/mês a 25 °C

tempo do ciclo

0,5 ms

funções de posicionamento

Eixos das bibliotecas coordenados função
Bibliotecas eixos síncronos função
Sercos 3 motion bus função

tipo de conexão integrada

Ethernet/Sercos 1 com RJ45 conector e 10 / 100BASE-T interface
Ethernet 2 com 2 RJ45 conector e 100/1000BASE-T interface
Ligação série com RJ45 conector e RS232/RS485 interface
1 encoder com fêmea SUB-D 15 conector e RS422/SSI interface
Autocarro Inteligente de Comunicação
Autocarro TM3 IO
USB type mini B

taxa de transmissão

115 kbit/s parágrafo comprimento de barramento de 15 m para RS485
115 kbit/s parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s parágrafo comprimento de barramento de 3 m para USB
10/100 Mbit/s para Ethernet1
10/100/1000 Mbit/s para Ethernet2

protocolo da porta de comunicação

Ethernet/IP adaptador
Ethernet/IP scanner
Modbus TCP servidor cliente
Modbus TCP Scanner IO
Modbus TCP NVL
Ethernet RSTP
Modbus SL servidor cliente
Modbus SL Scanner IO
Modbus SL gestão de modem
Perito em máquinas
ASCII gerente
ASCII gestão de modem
Sercos III "master"

número máximo de dispositivos conectados

Ethernet/IP: 64
Modbus TCP: 64
Modbus TCP / Ethernet / IP: 128

Serviço de comunicação

MQTTs
Servidor OPC UA (Encrypt)
Cliente OPC UA (Encrypt)
Métodos HTTPs (API)
Servidor web
Visu web
TLS 1.2
TLS 1.3
SNTP
NTP cliente/servidor
Cliente FTP / servidor
Servidor de FTPs
Cliente SQL (acesso remoto)
Cliente DHCP
Servidor DHCP
Cliente DNS
Cliente POP3s
Cliente SMTP
Cliente SNMP / servidor

Sinalização local

1 LED (verde/vermelho) para ENER
1 LED (verde/vermelho) para EXECUÇÃO
1 LED (verde/vermelho) para ERRO (falha)
1 LED (verde/vermelho) para parar de ser forçado
1 LED (verde/vermelho) para I/O erro (I/O)
1 LED (verde/laranja) para Actividade dos cartões SD
1 LED (verde/laranja) para Actividade SL
1 LED (verde/vermelho) para Estado ETH1
1 LED (verde/vermelho) para Estado ETH2
1 LED (verde/vermelho) para EIP MS
1 LED (verde/vermelho) para EIP NS
1 LED (verde/vermelho) para Sercos

conexão elétrica

Bloco de terminal com mola removívelpara entradas e saídas
bloco de terminal com mola removívelpara conexão de fonte de alimentação de 24 V CC

compatibilidade do produto

Codificador externo 5/24 V CC sem fonte de alimentação do codificador

Maximum cable distance between devices

Cabo blindado: <3 m para entrada rápida
Cabo blindado: <3 m para saída rápida
Cabo não blindado: <50 m para Entrada
Cabo não blindado: <50 m para Saída
Cabo blindado: <30 m para ligação RS485
Cabo blindado: <15 m para RS232

isolamento

Entre a entrada rápida e lógica interna a 550 V CA
Não isolados entre as entradas
Entre a saída ea lógica interna a 550 V CA
Sem isolamento entre as saídas
Entre entrada e saída a 550 V CA
Entre a oferta ea lógica interna a 550 V CA
Não isolada entre a oferta ea terra

tipo de codificador

Codificador incremental

resistência a sobretensão

1 kV linhas de energia (DC) modo comum conforme IEC 61000-4-5
1 kV Cabo blindado modo comum conforme IEC 61000-4-5
0,5 kV saída de relé modo diferencial conforme IEC 61000-4-5
1 kV entrada modo comum conforme IEC 61000-4-5
1 kV saída do transistor modo comum conforme IEC 61000-4-5

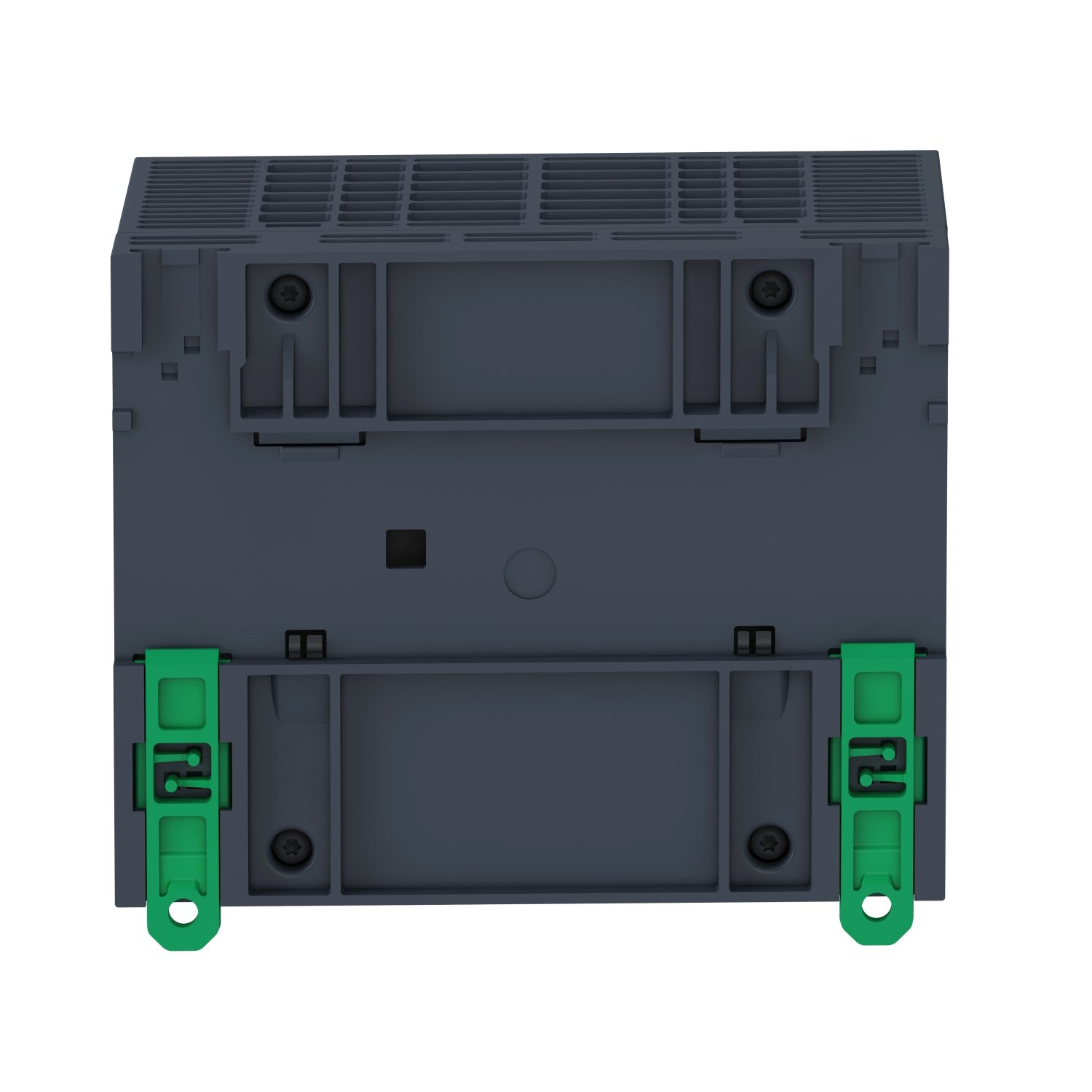

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

100 mm

Profundidade

90 mm

Largura

125 mm

Peso líquido

0,67 kg
