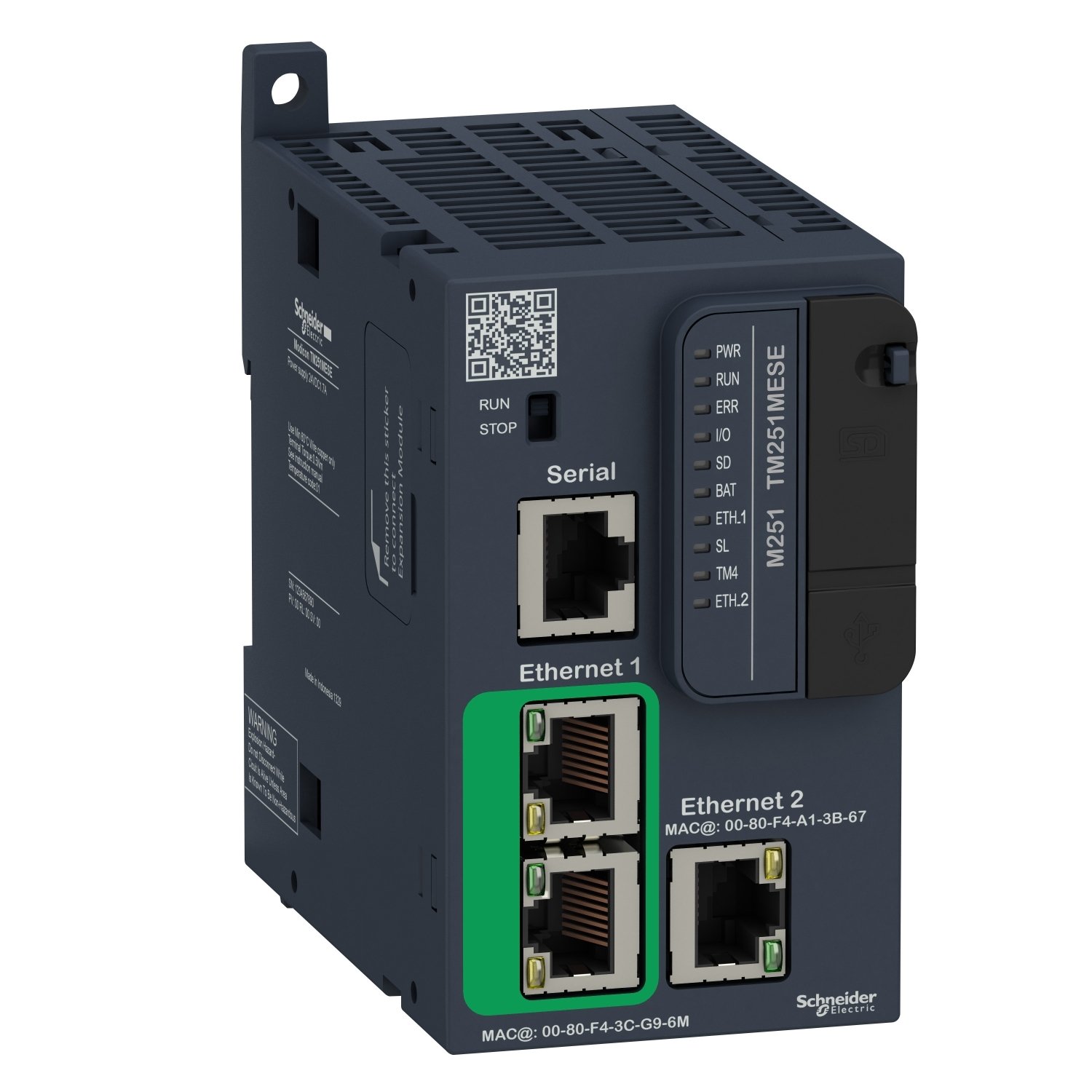

TM251MESE - CONTROLLER M251 ETHERNET PROC. UNIT

Principal

Linha de produto

Modicon M251

Tipo de produto ou componente

Controlador lógico

Tensão nominal de alimentação [Us]

24 V CC

Complementar

número de módulo de expansão I / O

7 (local)
14 (remoto)

limites de tensão de alimentação

20,4…28,8 V

corrente de irrupção

50 A

consumo de potência em W

32,6…40,4 W (com o número máximo de módulo de expansão I / O)

capacidade de memória

64 MB para memória do sistema RAM

dados incluídos na cópia de segurança

128 MB built-in memória flash para cópia de segurança dos programas do usuário

equipamento de armazenamento de dados

<= 16 GB Cartão SD (opcional)

tipo de bateria

BR2032 de lítio não-recarregáveis , duração da bateria: 4 ano(s)

hora de backup

2 anos a 25 °C

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi
0,7 ms para outra instrução

estrutura da aplicação

4 tarefas mestre cíclicos
8 tarefas de eventos
3 tarefas mestre cíclicos + 1 tarefa de roda livre
8 tarefas de eventos externos

clock em tempo real

Com

desvio de relógio

<= 60 s/mês a 25 °C

tipo de conexão integrada

Porta USB com mini B USB 2.0 conector
Ligação de série não isolada serial com RJ45 conector e RS232/RS485 interface
Dual-port Ethernet 1 com RJ45 conector
Porta Ethernet Ethernet 2 com RJ45 conector

alimentação

(Serial)alimentação de ligação de série: 5 V, <200 mA

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s parágrafo comprimento de barramento de 3 m para USB

protocolo da porta de comunicação

Porta USB: USB - SoMachine-Network
Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network

porta Ethernet

Ethernet 1 marcação10BASE-T/100BASE-TX - 2 cabo de cobre
Ethernet 2 marcação10BASE-T/100BASE-TX - 1 cabo de cobre

serviços web

Servidor web

serviço de comunicação

Descarga
IEC ACESSO VAR
Cliente Modbus TCP
Servidor Modbus TCP
Dispositivo escravo Modbus TCP
Monitoração
NGVL
Programação
Firmware atualização
As notificações por SMS
Cliente DHCP (Eth1)
Servidor DHCP (Eth2)
Ethernet originador / IP (Eth2)
Ethernet target / IP (Eth1, Eth2)
Ethernet scanner / IP (Eth2)
Scanner de E/S Ethernet/IP e Mensageiro (Eth2)
FDR
Cliente FTP / servidor
Cliente SNMP / servidor
Cliente SQL
Enviar e receber correio electrónico do controlador com base na biblioteca TCP/UDP
Servidor web (WebVisu & XWeb system)
Servidor OPC UA
Cliente DNS

número máximo de conexões

8 servidor Modbus
8 cliente Modbus
16 Ethernet target / IP
4 servidor FTP
10 servidor web
8 protocolo SoMachine

número de "slave"

16 Ethernet/IP:
64 Modbus TCP:

tempo do ciclo

10 ms 16 Ethernet/IP
64 ms 64 Modbus TCP

Sinalização local

1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Vermelho) para I/O erro (I/O)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED (Verde) para SL
1 LED (Vermelho) para falha de barramento na TM4 (TM4)
1 LED (Verde) para Ethernet activity (ETH1)
1 LED (Verde) para Ethernet activity (ETH2)

conexão elétrica

Bloco terminal de parafuso removívelfonte de alimentação (vertical)

isolamento

Não isolados entre a oferta ea lógica interna
Entre a oferta ea terra a 500 V CA

gravação

CE

resistência a sobretensão

1 kV Cabo blindado modo comum conforme IEC 61000-4-5
1 kV linhas de energia modo comum conforme IEC 61000-4-5
0,5 kV linhas de energia modo diferencial conforme IEC 61000-4-5

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

90 mm

Profundidade

95 mm

Largura

54 mm

Peso líquido

0,22 kg
