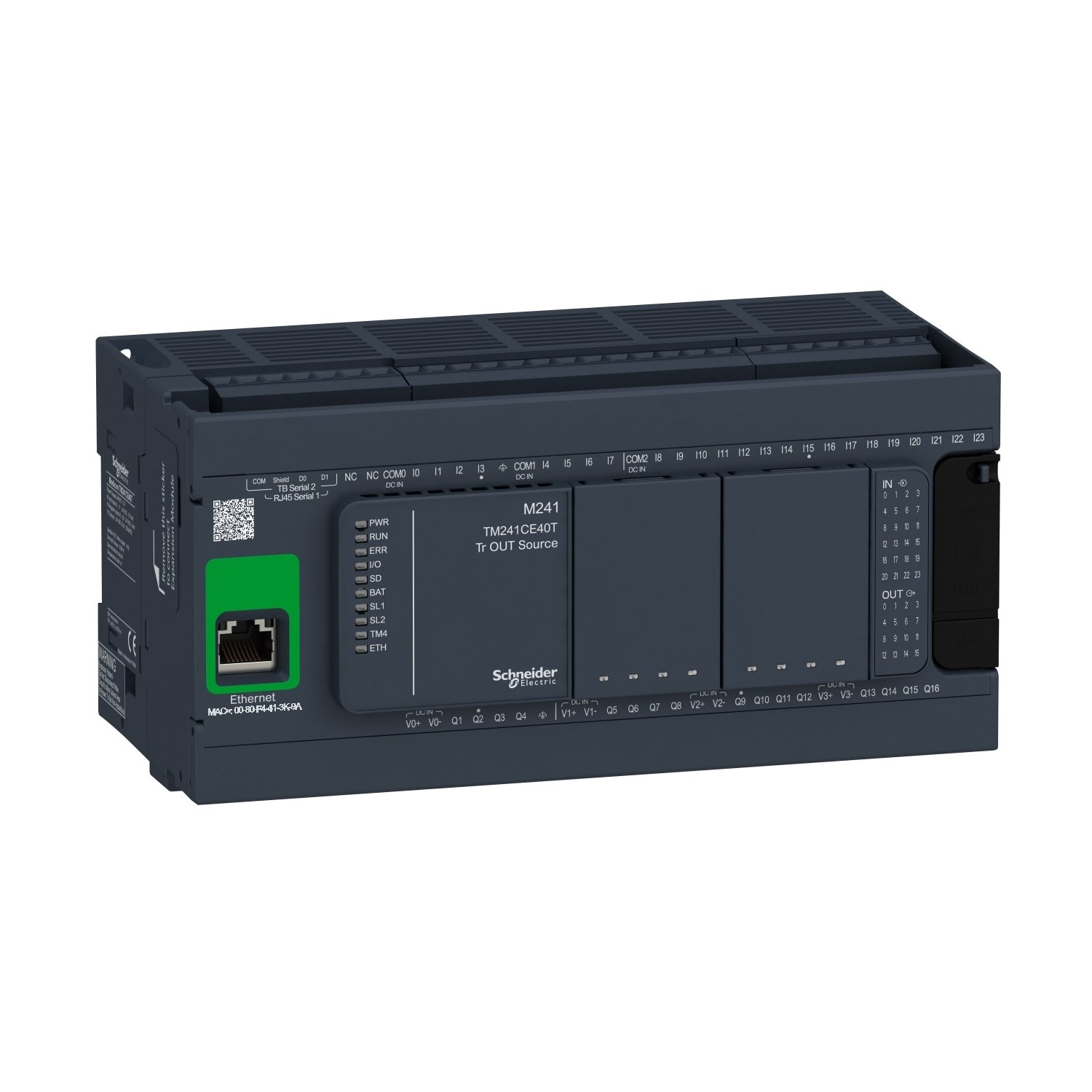

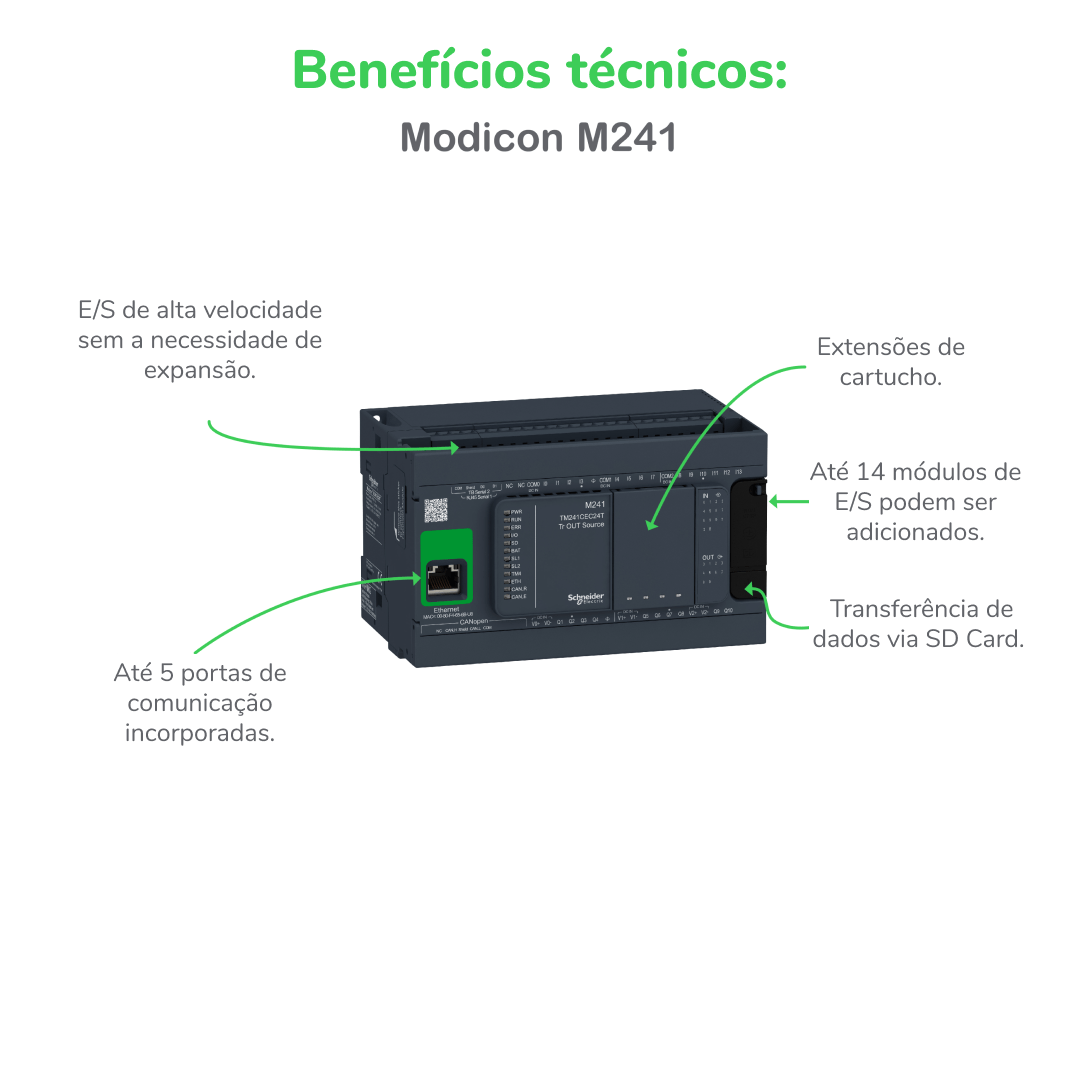

TM241CE40T - CONTROLADOR LOGICO PROGRAMAVEL M241 40IO

Principal

Linha de produto

Modicon M241

Tipo de produto ou componente

Controlador lógico

Tensão nominal de alimentação [Us]

24 V CC

número de entrada digital

24, entrada discreta 8 entrada rápida conforme IEC 61131-2, Tipo 1

tipo de saída digital

Transistor

número de saída digital

16 transistor 4 saída rápida

tensão de saída digital

24 V CC para saída do transistor

corrente de saída digital

0.1 A para saída rápida (modo PTO) (Q0...Q3)
0,5 A para saída do transistor (Q0...Q15)

Complementar

número de E/S digital

40

número de módulo de expansão I / O

7 (local)
14 (remoto)

limites de tensão de alimentação

20,4…28,8 V

corrente de irrupção

50 A

consumo de potência em W

32,6…40,4 W (com o número máximo de módulo de expansão I / O)

lógica de entrada digital

Coletor ou fonte

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

estado 1 de tensão garantido

>= 15 V para Entrada

estado de tensão 0 garantido

<= 5 V para Entrada

corrente de entrada digital

10,7 mA para entrada rápida
7 mA para Entrada

impedância de entrada

4.7 kOhm para Entrada
2.81 kOhm para entrada rápida

tempo de resposta

<= 2 µs ligar, I0...I7 terminais para entrada rápida
<= 2 µs desligar, I0...I7 terminais para entrada rápida
<= 2 µs ligar, Q0...Q3 terminais para saída rápida
<= 2 µs desligar, Q0...Q3 terminais para saída rápida
50 µs ligar, I0...I15 terminais para Entrada
50 µs desligar, I0...I15 terminais para Entrada
<= 34 µs ligar, Q0...Q15 terminais para Saída
<= 250 µs desligar, Q0...Q15 terminais para Saída

tempo de filtragem configurável

1 µs para entrada rápida
12 ms para entrada rápida
0 ms para Entrada
1 ms para Entrada
4 ms para Entrada
12 ms para Entrada

lógica de saída digital

Lógica positiva (fonte)

limites da tensão de saída

30 V CC

Maximum current per output common

2 A

Maximum output frequency

20 kHz para saída rápida (modo PWM)
100 kHz para saída rápida (modo PLS)
1 kHz para Saída

precisão

#ERROR! a 0,02…0,1 kHz para saída rápida
+/- 1 % a 0,1…1 kHz para saída rápida

Maximum leakage current

5 µA para Saída

Maximum voltage drop

<1 V

Maximum tungsten load

<2,4 W

tipo de proteção

Proteção contra curtos-circuitos
Curto-circuito e sobrecarga com rearme automático
Proteção contra polaridade reversa para saída rápida

tempo de reposição

10 ms reposição automática Saída
12 s reposição automática saída rápida

capacidade de memória

64 MB para memória do sistema RAM

dados incluídos na cópia de segurança

128 MB built-in memória flash para cópia de segurança dos programas do usuário

equipamento de armazenamento de dados

<= 16 GB Cartão SD (opcional)

tipo de bateria

BR2032 de lítio não-recarregáveis , duração da bateria: 4 ano(s)

hora de backup

2 anos a 25 °C

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi
0,7 ms para outra instrução

estrutura da aplicação

3 tarefas mestre cíclicos + 1 tarefa de roda livre
8 tarefas de eventos externos
4 tarefas mestre cíclicos
8 tarefas de eventos

clock em tempo real

Com

desvio de relógio

<= 60 s/mês a 25 °C

funções de posicionamento

PTO função4 canal(is) (frequência de posicionamento: 100 kHz)
PTO função4 canal(is) para saída do transistor (frequência de posicionamento: 1 kHz)

número de entrada da contagem

4 entrada rápida (modo HSC) a 200 kHz
16 Acionamento padrão a 1 kHz

tipo do sinal de controle

A/B a 100 kHz para entrada rápida (modo HSC)
Pulso/direção a 200 kHz para entrada rápida (modo HSC)
Monofásico a 200 kHz para entrada rápida (modo HSC)

tipo de conexão integrada

Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface
Ligação de série não isolada serial 2 com Bloco removível de conexões por parafuso conector e RS485 interface
Porta USB com mini B USB 2.0 conector
Ethernet com RJ45 conector

alimentação

(Serial 1)alimentação de ligação de série: 5 V, <200 mA

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s parágrafo comprimento de barramento de 3 m para USB
10/100 Mbit/s para Ethernet

protocolo da porta de comunicação

Ligação de série não isolada: Modbus "master"/"slave"

porta Ethernet

10BASE-T/100BASE-TX - 1 porta(s)cabo de cobre

ethernet services

FDR
Servidor DHCP através do módulo de switch de rede Ethernet TM4
Cliente DHCP porta Ethernet incorporada
As notificações por SMS
Firmware atualização
Cliente SNMP / servidor
Programação
NGVL
Monitoração
IEC ACESSO VAR
Cliente FTP / servidor
Descarga
Cliente SQL
Digitalizador cliente I / O Modbus TCP
Ethernet / autores IP scanner de I / O porta Ethernet incorporada
Ethernet / IP de destino, o servidor Modbus TCP e do escravo Modbus TCP
Enviar e receber correio electrónico do controlador com base na biblioteca TCP/UDP
Servidor web (WebVisu & XWeb system)
Servidor OPC UA
Cliente DNS

Sinalização local

1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Vermelho) para I/O erro (I/O)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED (Verde) para SL1
1 LED (Verde) para SL2
1 LED (Vermelho) para falha de barramento na TM4 (TM4)
1 LED por canal (Verde) para estado de E/S
1 LED (Verde) para atividade de porta Ethernet

conexão elétrica

Bloco terminal de parafuso removívelpara entradas e saídas (vertical)
bloco terminal de parafuso removívelpara conexão de fonte de alimentação de 24 V CC (vertical)

Maximum cable distance between devices

Cabo não blindado: <50 m para Entrada
Cabo blindado: <10 m para entrada rápida
Cabo não blindado: <50 m para Saída
Cabo blindado: <3 m para saída rápida

isolamento

Entre a oferta ea lógica interna a 500 V CA
Não isolada entre a oferta ea terra
Entre a entrada ea lógica interna a 500 V CA
Não isolados entre as entradas
Entre a entrada rápida e lógica interna a 500 V CA
Entre a saída ea lógica interna a 500 V CA
Sem isolamento entre as saídas
Entre a saída rápida e lógica interna a 500 V CA
Entre os grupos de saída a 500 V CA

gravação

CE

resistência a sobretensão

1 kV linhas de energia (DC) modo comum conforme IEC 61000-4-5
1 kV Cabo blindado modo comum conforme IEC 61000-4-5
0,5 kV linhas de energia (DC) modo diferencial conforme IEC 61000-4-5
1 kV saída de relé modo diferencial conforme IEC 61000-4-5
1 kV entrada modo comum conforme IEC 61000-4-5
1 kV saída do transistor modo comum conforme IEC 61000-4-5

serviços web

Servidor web

número máximo de conexões

8 servidor Modbus
8 protocolo SoMachine
10 servidor web
4 servidor FTP
16 Ethernet target / IP
8 cliente Modbus

número de "slave"

64 Modbus TCP:
16 Ethernet/IP:

tempo do ciclo

10 ms 16 Ethernet/IP
64 ms 64 Modbus TCP

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

90 mm

Profundidade

95 mm

Largura

190 mm

Peso líquido

0,62 kg
