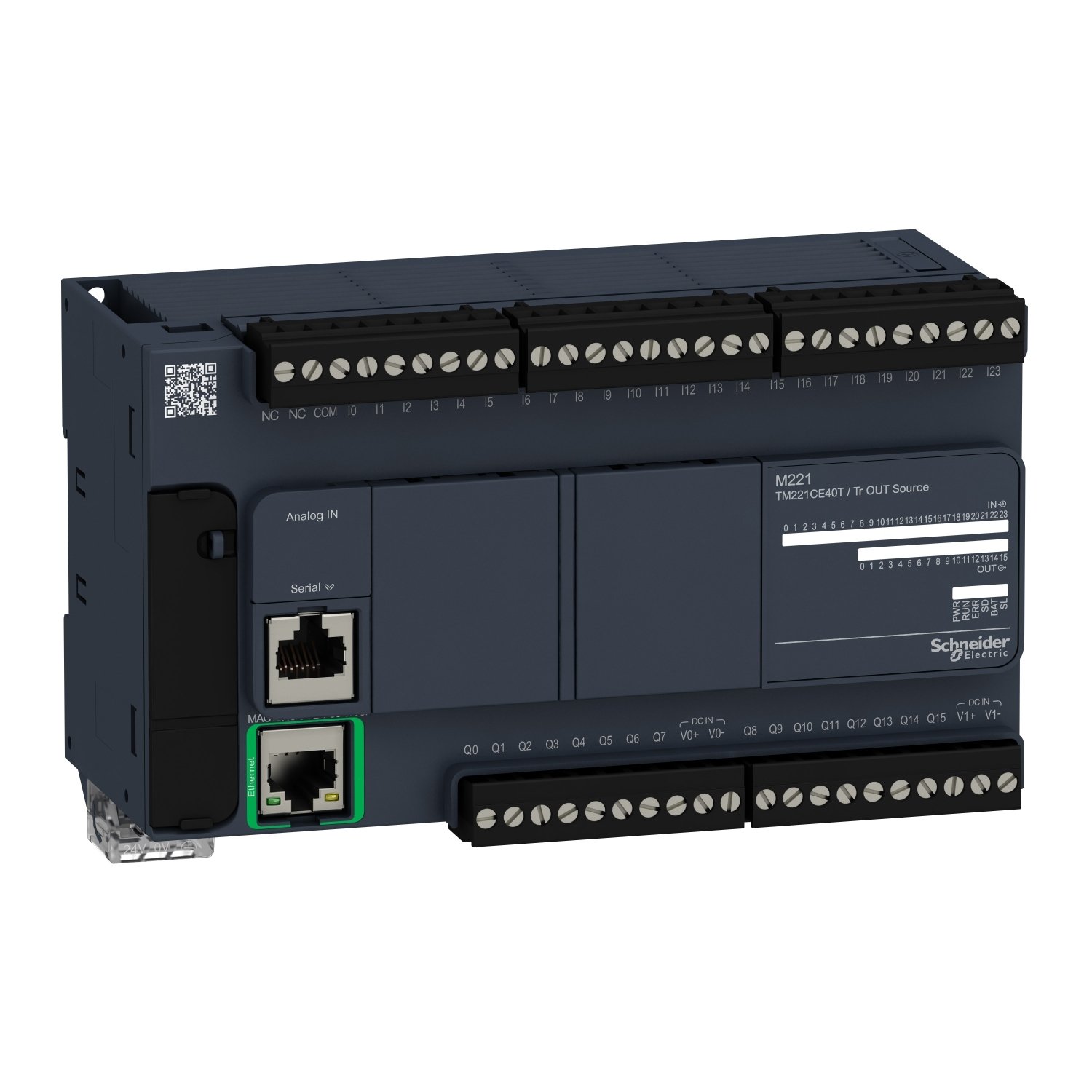

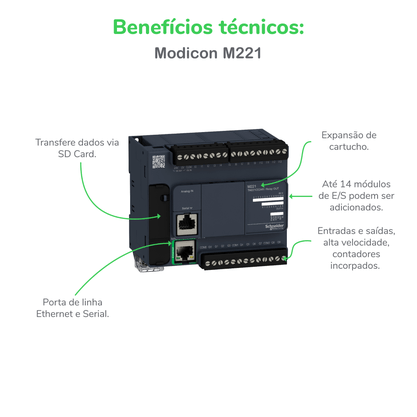

TM221CE40T - CONTROLADOR LOGICO PROGRAMAVEL M221 40IO

Principal

Gama de produtos

Modicon M221

Tipo de produto ou componente

Controlador lógico

[Us] tensão de alimentação nominal

24 V DC

número de entrada discreta

24, entrada discreta 4 entrada rápidaem conformidade com IEC 61131-2, Tipo 1

número de entrada analógica

2 a 0...10 V

Tipo de saída discreta

Transistor

número de saída discreta

16 transistor 2 saída rápida

tensão de saída discreta

24 V CC

corrente de saída discreta

0.5 A

Complementar

número de E/S discretas

40

número de módulos de expansão de E / S

7 local architectura E/S)
14 remota architectura E/S)

limites de tensão de alimentação

20,4…28,8 V

corrente de irrupção

35 A

consumo de potência em W

17 W a 24 V com o número máximo de módulo de expansão de E / S)
4,9 W a 24 V sem módulo de expansão de E/S)

corrente de saída da fonte de alimentação

0,52 A 5 V para Bus de extensão
0,3 A 24 V para Bus de extensão

lógica de entrada discreta

Colector ou rede (positivo/negativo)

tensão de entrada discreta

24 V

tipo de tensão de entrada discreta

CC

resolução de entrada analógica

10 bits

valor LSB

10 mV

tempo de conversão

1 ms por canal o tempo de ciclo do controlador + 1, para entradas analógicas: entrada analógica

sobrecarga permitida em entradas

+/- 30 V DC para 5 min máximo) para entrada analógica
+/- 13 V DC permanente) para entrada analógica

estado 1 de tensão, garantido

>= 15 V para entrada

estado 0 de tensão, garantido

<= 5 V para entrada

corrente de entrada discreta

7 mA para entrada discreta
5 mA para entrada rápida

impedância de entrada

3.4 kOhm para entrada discreta
100 kOhm para entrada analógica
4.9 kOhm para entrada rápida

tempo de resposta

35 µs desligar, I2...I5 terminal(ais) para entrada
5 µs ligar, I0, I1, I6, I7 terminal(ais) para entrada rápida
35 µs ligar, outros terminais terminal(ais) para entrada
5 µs desligar, I0, I1, I6, I7 terminal(ais) para entrada rápida
100 µs desligar, outros terminais terminal(ais) para entrada
5 µs ligar, desligar, Q0...Q1 terminal(ais) para saída
50 µs ligar, desligar, Q2...Q3 terminal(ais) para saída
300 µs ligar, desligar, outros terminais terminal(ais) para saída

tempo de filtragem configurável

0 ms para entrada
3 ms para entrada
12 ms para entrada

lógica de saída discreta

Lógica positiva (fonte)

Maximum current per output common

4 A

Frequência de saída
( sincronizada com a rede)

100 kHz para saída rápida (PWM/PLS) a Q0...Q1 terminal
5 kHz para saída a Q2...Q3 terminal
0,1 kHz para saída a Q4...Q15 terminal

erro de precisão absoluta

+/- 1 % da escala completa para entrada analógica

Maximum leakage current

0,1 mA para saída do transistor

Maximum voltage drop

<1 V

durabilidade mecânica

20000000 ciclos para saída do transistor

Maximum tungsten load

<12 W para saída e saída rápida

tipo de proteção

Protecção contra sobrecargas e curtos-circuitos a 1 A

tempo de reposição

1 s reposição automática

capacidade de memória

256 kB para aplicação e dados do utilizador RAM com 10000 instruções
256 kB para variáveis internas RAM

dados incluídos na cópia de segurança

256 kB memória flash integrada para backup da aplicação e dos dados

equipamento de armazenamento de dados

2 GB Cartão SD opcional)

tipo de bateria

BR2032 or CR2032X de lítio não-recarregáveis

hora da cópia de segurança

1 ano a 25 °C por interrupção da fonte de alimentação)

tempo de execução para um K instrução

0,3 ms para evento e tarefa periódica

Execution time per instruction

0.2 µs Booleano

Exct time for event task

60 µs tempo de resposta

tamanho máximo das áreas de objecto

512% KW palavras constantes
255% temporizadores TM
255% contadores C
8000 % palavras de memória MW
512% M bits de memória

relógio em tempo real

Com

Desvio de Relógio

<= 30 s/mês a 25 °C

loop de regulação

Regulador PID Ajustável até 14 loops simultâneos

funções de posicionamento

PTO 2 impulso/direcção modo100 kHz)
PTO 1 CW/CCW modo100 kHz)

função disponível

PWM
PLS
Gerador de frequência

número de entrada da contagem

4 entrada rápida (HSC) a 100 kHz 32 bits

counter function

A/B
Impulso/direcção
Monofásico

tipo de ligação integrada

Porta USB com mini B USB 2.0 conector
Ligação de série não isolada série 1 com RJ45 conector e RS232/RS485
Ethernet com RJ45 conector

alimentação

Série)alimentação de ligação série 5 V, <200 mA

velocidade de transmissão

1.2...115.2 kbit/s (115.2 kbit/s by default) para comprimento de barramento de 15 m para RS485
1.2...115.2 kbit/s (115.2 kbit/s by default) para comprimento de barramento de 3 m para RS232
480 Mbit/s para USB

protocolo da porta de comunicação

Porta USB USB protocolo - SoMachine-Network
Ligação de série não isolada Modbus protocolo diretor / Secundário - RTU/ASCII ou SoMachine-Network
Ethernet protocolo

porta Ethernet

10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre

serviço de comunicação

Modbus TCP slave device
Adaptador Ethernet/IP
Sevidor Modbus TCP
Modbus TCP client
DHCP client

sinalização local

ParaPWR 1 LED(verde)
ParaRUN 1 LED(verde)
Paraerro do módulo (ERR) 1 LED(vermelho)
ParaAcesso com cartão SD (SD) 1 LED(verde)
ParaBAT 1 LED(vermelho)
Paraestado de E/S 1 LED por canal(verde)
ParaSL 1 LED(verde)
ParaACT actividade de rede Ethernet(verde)
ParaLigação (Estado de Ligação) Link de rede Ethernet(amarelo)

ligação elétrica

Bloco de terminais de parafuso amovível para entradas
bloco de terminais de parafuso amovível para saídas
bloco terminal, 3 terminal(ais) para ligação de fonte de alimentação de 24 V CC
conector, 4 terminal(ais) para entradas analógicas
Mini B USB 2.0 conector para um terminal de programação

Maximum cable distance between devices

Cabo blindado <10 m para entrada rápida
Cabo não blindado <30 m para saída
Cabo não blindado <30 m para entrada digital
Cabo não blindado <1 m para entrada analógica
Cabo blindado <3 m para saída rápida

isolamento

Entre entrada e lógica interna a 500 V AC
Entre a entrada rápida e lógica interna a 500 V AC
Não isolados entre as entradas
Entre a saída e lógica interna a 500 V AC
Não isolados entre a entrada analógica e lógica interna
Não isolados entre entradas analógicas

Marcação

CE

suporte de montagem

Tipo de topo TH35-15 calhaem conformidade com IEC 60715
Tipo de topo TH35-7.5 calhaem conformidade com IEC 60715
placa ou painel com kit de fixação

altura

90 mm

profundidade

70 mm

largura

160 mm

Peso líquido

0,456 kg
