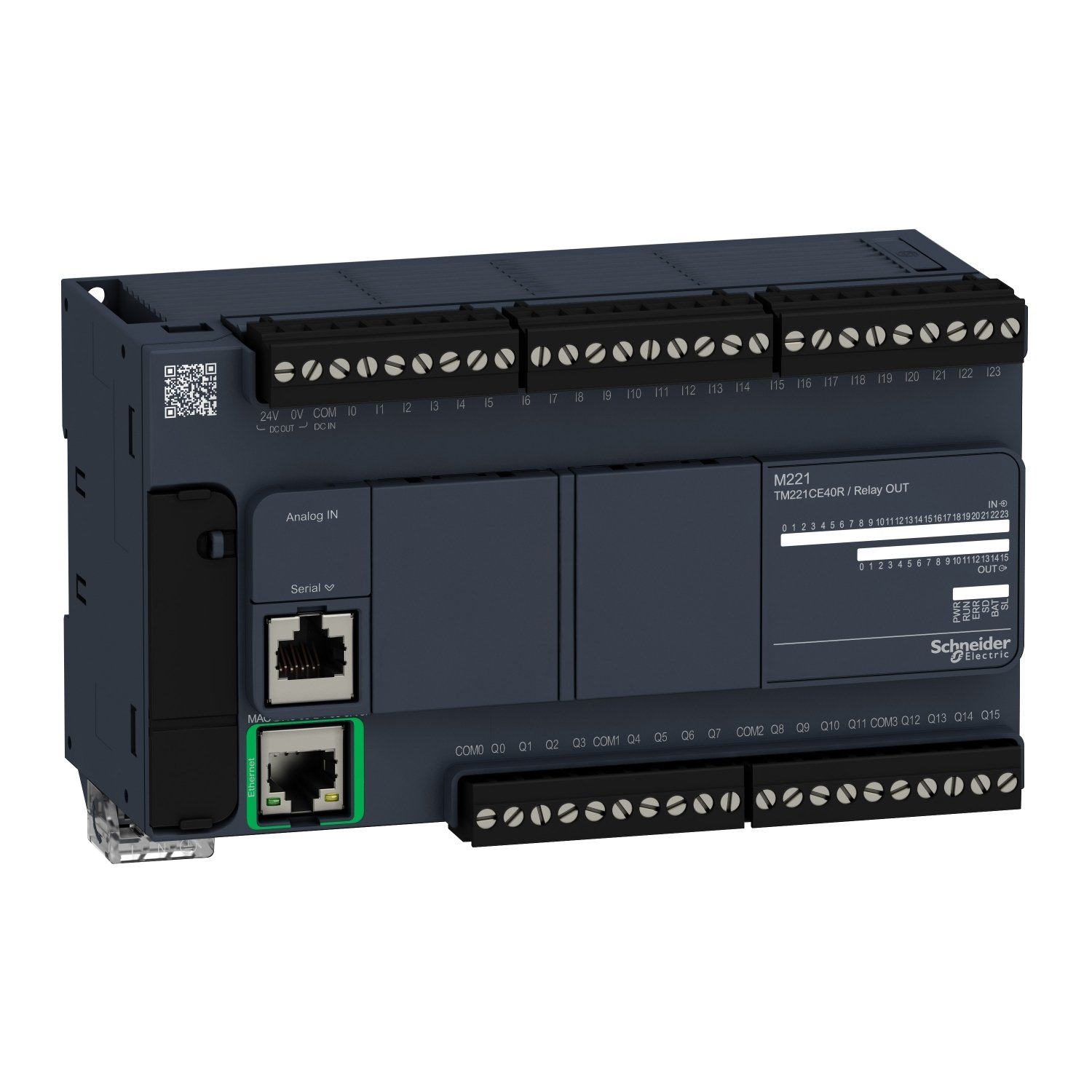

TM221CE40R - CONTROLADOR LOGICO PROGRAMAVEL M221 40IO

Principal

Linha de produto

Modicon M221

Tipo de produto ou componente

Controlador lógico

tensão nominal de alimentação [Us]

100...240 V CA

número de entrada digital

24, entrada discreta conforme IEC 61131-2, Tipo 1

número de entrada analógica

2 a 0..10 V

tipo de saída digital

Relé normalmente aberto

número de saída digital

16 relé

tensão de saída digital

5 ... 125 V CC
5 ... 250 V CA

corrente de saída digital

2 A

Complementar

número de E/S digital

40

número de módulo de expansão I / O

7 (local)
14 (remoto)

limites de tensão de alimentação

85…264 V

Frequência da rede

50/60 Hz

corrente de irrupção

40 A

consumo de potência em VA

70 VA a 100...240 V com o número máximo de módulo de expansão I / O
41 VA a 100...240 V sem módulo de expansão I / O

corrente de saída da fonte de alimentação

0,52 A 5 V para barramento de expansão
0,24 A 24 V para barramento de expansão

lógica de entrada digital

Coletor ou fonte (positivo/negativo)

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

Resolução da entrada analógica

10 bits

valor LSB

10 mV

tempo de conversão

1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica

sobrecarga permitida em entradas

+/- 30 V CC para 5 min (Máximo) para entrada analógica
+/- 13 V CC (permanente) para entrada analógica

estado 1 de tensão garantido

>= 15 V para Entrada

estado de tensão 0 garantido

<= 5 V para Entrada

corrente de entrada digital

7 mA para entrada discreta
5 mA para entrada rápida

impedância de entrada

3.4 kOhm para entrada discreta
100 kOhm para entrada analógica
4,9 kOhm para entrada rápida

tempo de resposta

35 mS desligar, I2...I5 terminais para Entrada
10 ms ligar para Saída
10 ms desligar para Saída
5 µs ligar, I0, I1, E6, E7 terminais para entrada rápida
35 mS ligar, outros terminais terminais para Entrada
5 µs desligar, I0, I1, E6, E7 terminais para entrada rápida
100 µs desligar, outros terminais terminais para Entrada

tempo de filtragem configurável

0 ms para Entrada
3 ms para Entrada
12 ms para Entrada

limites da tensão de saída

125 V CC
277 V CA

Maximum current per output common

7 A

erro de precisão absoluta

+/- 1 % da plena carga para entrada analógica

durabilidade elétrica

100000 ciclos CA-12, 120 V, 240 VA, resistivo
100000 ciclos CA-12, 240 V, 480 VA, resistivo
300000 ciclos CA-12, 120 V, 80 VA, resistivo
300000 ciclos CA-12, 240 V, 160 VA, resistivo
100000 ciclos CA-15, cos phi = 0,35, 120 V, 60 VA, indutivo
100000 ciclos CA-15, cos phi = 0,35, 240 V, 120 VA, indutivo
300000 ciclos CA-15, cos phi = 0,35, 120 V, 18 VA, indutivo
300000 ciclos CA-15, cos phi = 0,35, 240 V, 36 VA, indutivo
100000 ciclos CA-14, cos phi = 0,7, 120 V, 120 VA, indutivo
100000 ciclos CA-14, cos phi = 0,7, 240 V, 240 VA, indutivo
300000 ciclos CA-14, cos phi = 0,7, 120 V, 36 VA, indutivo
300000 ciclos CA-14, cos phi = 0,7, 240 V, 72 VA, indutivo
100000 ciclos CC-12, 24 V, 48 W, resistivo
300000 ciclos CC-12, 24 V, 16 W, resistivo
100000 ciclos CC-13, 24 V, 24 W, indutivo (L/R = 7 ms)
300000 ciclos CC-13, 24 V, 7,2 W, indutivo (L/R = 7 ms)

frequência de comutação

20 operações de comutação / minuto com carga máxima

durabilidade mecânica

20000000 ciclos para saída do relé

carga mínima

1 mA a 5 V CC para saída do relé

tipo de proteção

Sem proteção a 5 A

tempo de reposição

1 s

capacidade de memória

256 kB para aplicação do usuário e os dados RAM com 10000 instruções
256 kB para variáveis ​​internas RAM

dados incluídos na cópia de segurança

256 kB built-in memória flash para cópia de segurança dos aplicativos e dados

equipamento de armazenamento de dados

2 GB Cartão SD (opcional)

tipo de bateria

BR2032 or CR2032X de lítio não-recarregáveis

hora de backup

1 ano a 25 °C (pela interrupção do fornecimento de energia)

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi

Execution time per instruction

0.2 µs Booliano

Exct time for event task

60 µs tempo de resposta

tamanho máximo das áreas de objeto

8,000% palavras de memória MW
255 temporizadores% TM
512% KW palavras constantes
Contadores de 255% C
512% M bits de memória

clock em tempo real

Com

desvio de relógio

<= 30 s/mês a 25 °C

loop de regulação

Regulador PID ajustável até 14 voltas simultâneas

número de entrada da contagem

4 entrada rápida (modo HSC) a 100 kHz 32 bits

counter function

Monofásico
A/B
Pulso/direção

tipo de conexão integrada

Porta USB com mini B USB 2.0 conector
Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface
Ethernet com RJ45 conector

alimentação

(Serial)alimentação de ligação de série: 5 V, <200 mA

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s para USB

protocolo da porta de comunicação

Porta USB: USB - SoMachine-Network
Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network
Ethernet

porta Ethernet

10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre

Serviço de comunicação

Cliente DHCP
Cliente Modbus TCP
Eth/IP adaptador
Servidor Modbus TCP
Dispositivo escravo Modbus TCP

Sinalização local

1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED por canal (Verde) para estado de E/S
1 LED (Verde) para SL
Atividade de rede Ethernet (Verde) para ACT
Link de rede Ethernet (Amarelo) para Ligação (Status de Ligação)

conexão elétrica

Bloco terminal de parafuso removívelpara entradas
bloco terminal de parafuso removívelpara saídas
bloco terminal, 3 terminaispara conexão de fonte de alimentação de 24 V CC
Conector, 4 terminaispara entradas analógicas
Mini B USB 2.0 Conectorpara um terminal de programação

Maximum cable distance between devices

Cabo blindado: <10 m para entrada rápida
Cabo não blindado: <30 m para Saída
Cabo não blindado: <30 m para entrada digital
Cabo não blindado: <1 m para entrada analógica

isolamento

Entre a entrada ea lógica interna a 500 V CA
Não isolados entre a entrada analógica e lógica interna
Não isolados entre entradas analógicas
Entre a oferta ea terra a 1500 V CA
Entre fonte de alimentação e de aterramento do sensor a 500 V CA
Entre a entrada ea terra a 500 V CA
Entre a produção eo chão a 1500 V CA
Entre a oferta ea lógica interna a 2300 V CA
Entre o poder sensor de oferta e lógica interna a 500 V CA
Entre a saída ea lógica interna a 2300 V CA
Entre o terminal Ethernet e lógica interna a 500 V CA
Entre a oferta ea fonte de alimentação do sensor a 2300 V CA

gravação

CE

fonte de alimentação do sensor

24 V CC a 250 mA fornecido pelo controlador

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

90 mm

Profundidade

70 mm

Largura

160 mm

Peso líquido

0,456 kg
