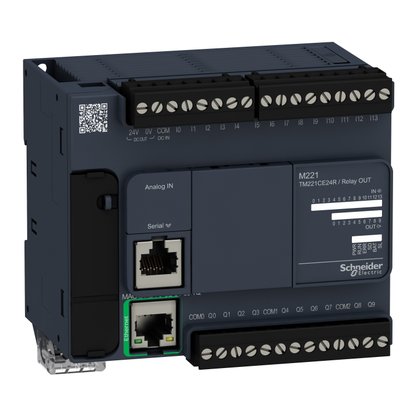

TM221CE24R - CONTROLADOR LÓGICO PROGRAMÁVEL 14 ENTRADAS E 10 SAÍDAS SOURCE

Cod. do Produto: 46114

-22% de desconto

TM221CE24R - CONTROLADOR LÓGICO PROGRAMÁVEL 14 ENTRADAS E 10 SAÍDAS SOURCE

Cod. do Produto: 46114

De: R$ 4.850,36 Por: R$ 3.750,94 Mais formas de pagamento

3x de R$ 1.250,31 sem juros no cartão de crédito ou até 12x de R$ 380,13 no cartão de crédito

R$ 3.563,39 à vista no pix (5% Desconto) Economize R$ 187,55
R$ 3.694,68 à vista no boleto (1.5% Desconto) Economize R$ 56,26

De: R$ 4.850,36 Por: R$ 3.750,94

Selecione Cor e Tamanho
- Tamanho:
  Selecione o Tamanho
  - Único
- Cor:
  Selecione a Cor
  - Único Único
Garantia: 18 Meses pelo Fabricante

Loja Segura

Compre Pelo WhatsApp

Calcule Frete e Prazo

Descrição do Produto

Somos distribuidores autorizados da Schneider Electric

O controlador lógico TM221CE24R faz parte da linha Modicon M221 e é um dispositivo utilizado para automação e controle de processos industriais. Possui diversas características e funcionalidades que o tornam adequado para uma variedade de aplicações. O TM221CE24R é alimentado por uma tensão nominal de 100 a 240 V CA. Ele possui um total de 24 E/S digitais, com 14 entradas digitais discretas conforme a norma IEC 61131-2, tipo 1, e 10 saídas digitais do tipo relé normalmente aberto. As entradas analógicas são compostas por 2 canais com uma faixa de 0 a 10 V. A tensão de saída digital varia de 5 a 125 V CC e de 5 a 250 V CA, com uma corrente de saída de 2 A. O controlador oferece um número de E/S digitais total de 24, permitindo a conexão de diferentes dispositivos e componentes. Os limites de tensão de alimentação suportados pelo TM221CE24R são de 85 a 264 V CA, com uma frequência de rede de 50/60 Hz. A corrente de irrupção é de 40 A, e o consumo de potência varia de 35 VA a 58 VA, dependendo do número de módulos de expansão I/O utilizados. A lógica de entrada digital pode ser configurada como coletor ou fonte (positivo/negativo), e a tensão de entrada digital é de 24 V CC. A resolução das entradas analógicas é de 10 bits, com um valor LSB de 10 mV e tempo de conversão de 1 ms por ciclo. O TM221CE24R é compatível com várias interfaces de comunicação, incluindo uma porta USB com conector Mini B USB 2.0, uma ligação de série não isolada com interface RS232/RS485 e um conector RJ45 para conexão Ethernet. Ele suporta diferentes taxas de transmissão, dependendo da interface utilizada.

Especificações

Principal
Linha de produto	Modicon M221
Tipo de produto ou componente	Controlador lógico
tensão nominal de alimentação [Us]	100...240 V CA
número de entrada digital	14, entrada discreta conforme IEC 61131-2, Tipo 1
número de entrada analógica	2 a 0..10 V
tipo de saída digital	Relé normalmente aberto
número de saída digital	10 relé
tensão de saída digital	5 ... 125 V CC 5 ... 250 V CA
corrente de saída digital	2 A

Complementar
número de E/S digital	24
número de módulo de expansão I / O	7 (local) 14 (remoto)
limites de tensão de alimentação	85…264 V
Frequência da rede	50/60 Hz
corrente de irrupção	40 A
consumo de potência em VA	58 VA a 100...240 V com o número máximo de módulo de expansão I / O 35 VA a 100...240 V sem módulo de expansão I / O
corrente de saída da fonte de alimentação	0,52 A 5 V para barramento de expansão 0,16 A 24 V para barramento de expansão
lógica de entrada digital	Coletor ou fonte (positivo/negativo)
tensão de entrada digital	24 V
tipo de tensão de entrada digital	CC
Resolução da entrada analógica	10 bits
valor LSB	10 mV
tempo de conversão	1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica
sobrecarga permitida em entradas	+/- 30 V CC para 5 min (Máximo) para entrada analógica +/- 13 V CC (permanente) para entrada analógica
estado 1 de tensão garantido	>= 15 V para Entrada
estado de tensão 0 garantido	<= 5 V para Entrada
corrente de entrada digital	7 mA para entrada discreta 5 mA para entrada rápida
impedância de entrada	3.4 kOhm para entrada discreta 100 kOhm para entrada analógica 4,9 kOhm para entrada rápida
tempo de resposta	35 mS desligar, I2...I5 terminais para Entrada 10 ms ligar para Saída 10 ms desligar para Saída 5 µs ligar, I0, I1, E6, E7 terminais para entrada rápida 35 mS ligar, outros terminais terminais para Entrada 5 µs desligar, I0, I1, E6, E7 terminais para entrada rápida 100 µs desligar, outros terminais terminais para Entrada
tempo de filtragem configurável	0 ms para Entrada 3 ms para Entrada 12 ms para Entrada
limites da tensão de saída	125 V CC 277 V CA
Maximum current per output common	4 A a COM 2 7 A a COM 0 7 A a COM 1
erro de precisão absoluta	+/- 1 % da plena carga para entrada analógica
durabilidade elétrica	100000 ciclos CA-12, 120 V, 240 VA, resistivo 100000 ciclos CA-12, 240 V, 480 VA, resistivo 300000 ciclos CA-12, 120 V, 80 VA, resistivo 300000 ciclos CA-12, 240 V, 160 VA, resistivo 100000 ciclos CA-15, cos phi = 0,35, 120 V, 60 VA, indutivo 100000 ciclos CA-15, cos phi = 0,35, 240 V, 120 VA, indutivo 300000 ciclos CA-15, cos phi = 0,35, 120 V, 18 VA, indutivo 300000 ciclos CA-15, cos phi = 0,35, 240 V, 36 VA, indutivo 100000 ciclos CA-14, cos phi = 0,7, 120 V, 120 VA, indutivo 100000 ciclos CA-14, cos phi = 0,7, 240 V, 240 VA, indutivo 300000 ciclos CA-14, cos phi = 0,7, 120 V, 36 VA, indutivo 300000 ciclos CA-14, cos phi = 0,7, 240 V, 72 VA, indutivo 100000 ciclos CC-12, 24 V, 48 W, resistivo 300000 ciclos CC-12, 24 V, 16 W, resistivo 100000 ciclos CC-13, 24 V, 24 W, indutivo (L/R = 7 ms) 300000 ciclos CC-13, 24 V, 7,2 W, indutivo (L/R = 7 ms)
frequência de comutação	20 operações de comutação / minuto com carga máxima
durabilidade mecânica	20000000 ciclos para saída do relé
carga mínima	1 mA a 5 V CC para saída do relé
tipo de proteção	Sem proteção a 5 A
tempo de reposição	1 s
capacidade de memória	256 kB para aplicação do usuário e os dados RAM com 10000 instruções 256 kB para variáveis internas RAM
dados incluídos na cópia de segurança	256 kB built-in memória flash para cópia de segurança dos aplicativos e dados
equipamento de armazenamento de dados	2 GB Cartão SD (opcional)
tipo de bateria	BR2032 or CR2032X de lítio não-recarregáveis
hora de backup	1 ano a 25 °C (pela interrupção do fornecimento de energia)
tempo de execução para 1 KInstruction	0,3 ms para 10 ... 49 psi
Execution time per instruction	0.2 µs Booliano
Exct time for event task	60 µs tempo de resposta
tamanho máximo das áreas de objeto	255 temporizadores% TM 512% M bits de memória 8,000% palavras de memória MW Contadores de 255% C 512% KW palavras constantes
clock em tempo real	Com
desvio de relógio	<= 30 s/mês a 25 °C
loop de regulação	Regulador PID ajustável até 14 voltas simultâneas
número de entrada da contagem	4 entrada rápida (modo HSC) a 100 kHz 32 bits
counter function	A/B Monofásico Pulso/direção
tipo de conexão integrada	Porta USB com mini B USB 2.0 conector Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface Ethernet com RJ45 conector
alimentação	(Serial)alimentação de ligação de série: 5 V, <200 mA
taxa de transmissão	1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232 480 Mbit/s para USB
protocolo da porta de comunicação	Porta USB: USB - SoMachine-Network Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network Ethernet
porta Ethernet	10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre
Serviço de comunicação	Servidor Modbus TCP Dispositivo escravo Modbus TCP Cliente DHCP Cliente Modbus TCP Eth/IP adaptador
Sinalização local	1 LED (Verde) para ENER 1 LED (Verde) para EXECUÇÃO 1 LED (Vermelho) para erro do módulo (ERR) 1 LED (Verde) para acesso ao cartão SD (SD) 1 LED (Vermelho) para BAT 1 LED por canal (Verde) para estado de E/S 1 LED (Verde) para SL Atividade de rede Ethernet (Verde) para ACT Link de rede Ethernet (Amarelo) para Ligação (Status de Ligação)
conexão elétrica	Bloco terminal de parafuso removívelpara entradas bloco terminal de parafuso removívelpara saídas bloco terminal, 3 terminaispara conexão de fonte de alimentação de 24 V CC Conector, 4 terminaispara entradas analógicas Mini B USB 2.0 Conectorpara um terminal de programação
Maximum cable distance between devices	Cabo blindado: <10 m para entrada rápida Cabo não blindado: <30 m para Saída Cabo não blindado: <30 m para entrada digital Cabo não blindado: <1 m para entrada analógica
isolamento	Entre a entrada ea lógica interna a 500 V CA Não isolados entre a entrada analógica e lógica interna Não isolados entre entradas analógicas Entre a oferta ea terra a 1500 V CA Entre fonte de alimentação e de aterramento do sensor a 500 V CA Entre a entrada ea terra a 500 V CA Entre a produção eo chão a 1500 V CA Entre a oferta ea lógica interna a 2300 V CA Entre o poder sensor de oferta e lógica interna a 500 V CA Entre a saída ea lógica interna a 2300 V CA Entre o terminal Ethernet e lógica interna a 500 V CA Entre a oferta ea fonte de alimentação do sensor a 2300 V CA
gravação	CE
fonte de alimentação do sensor	24 V CC a 250 mA fornecido pelo controlador
suporte de montagem	Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação
Altura	90 mm
Profundidade	70 mm
Largura	110 mm
Peso líquido	0,395 kg

Garantia

18 Meses pelo Fabricante

Manuais

DATASHEET - Download
