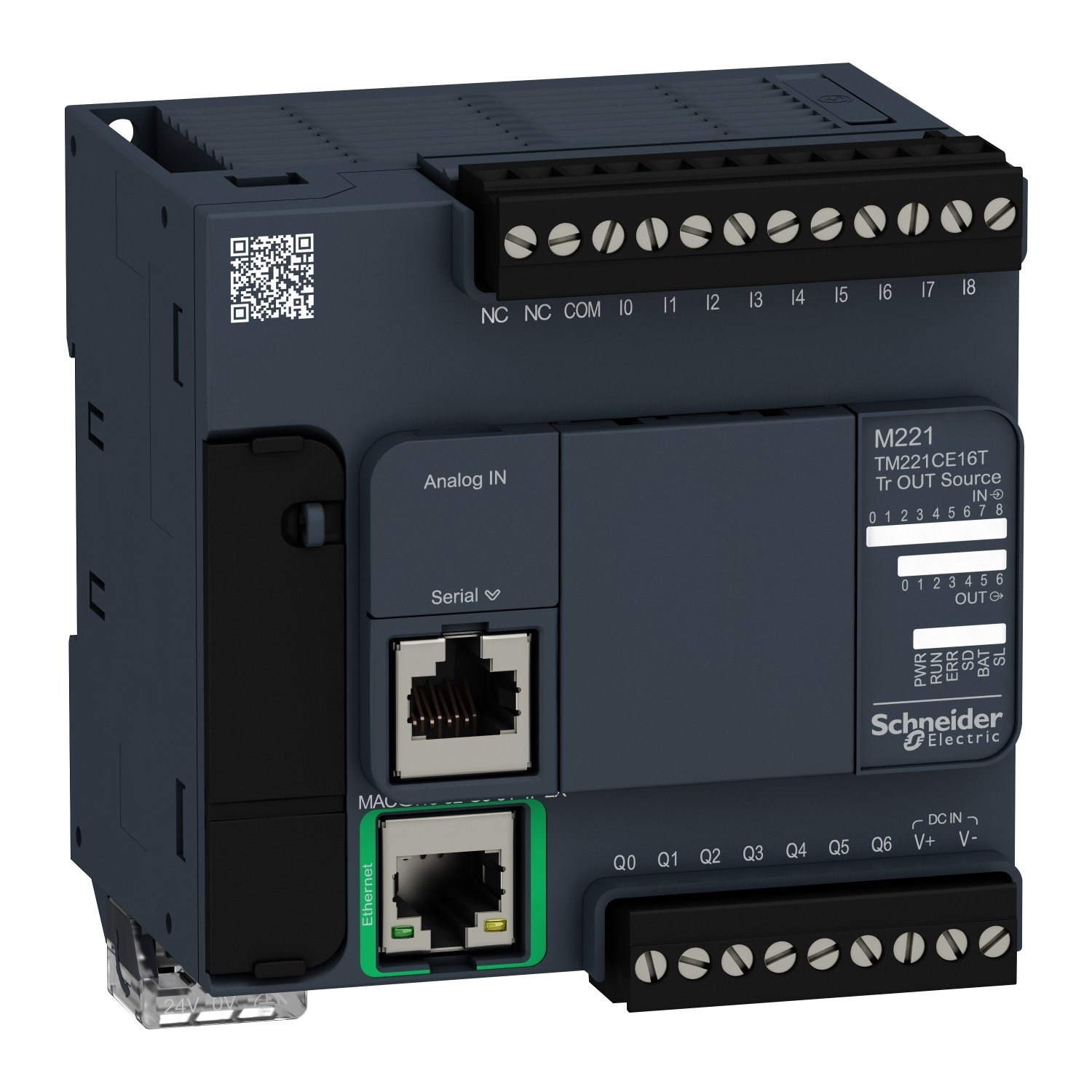

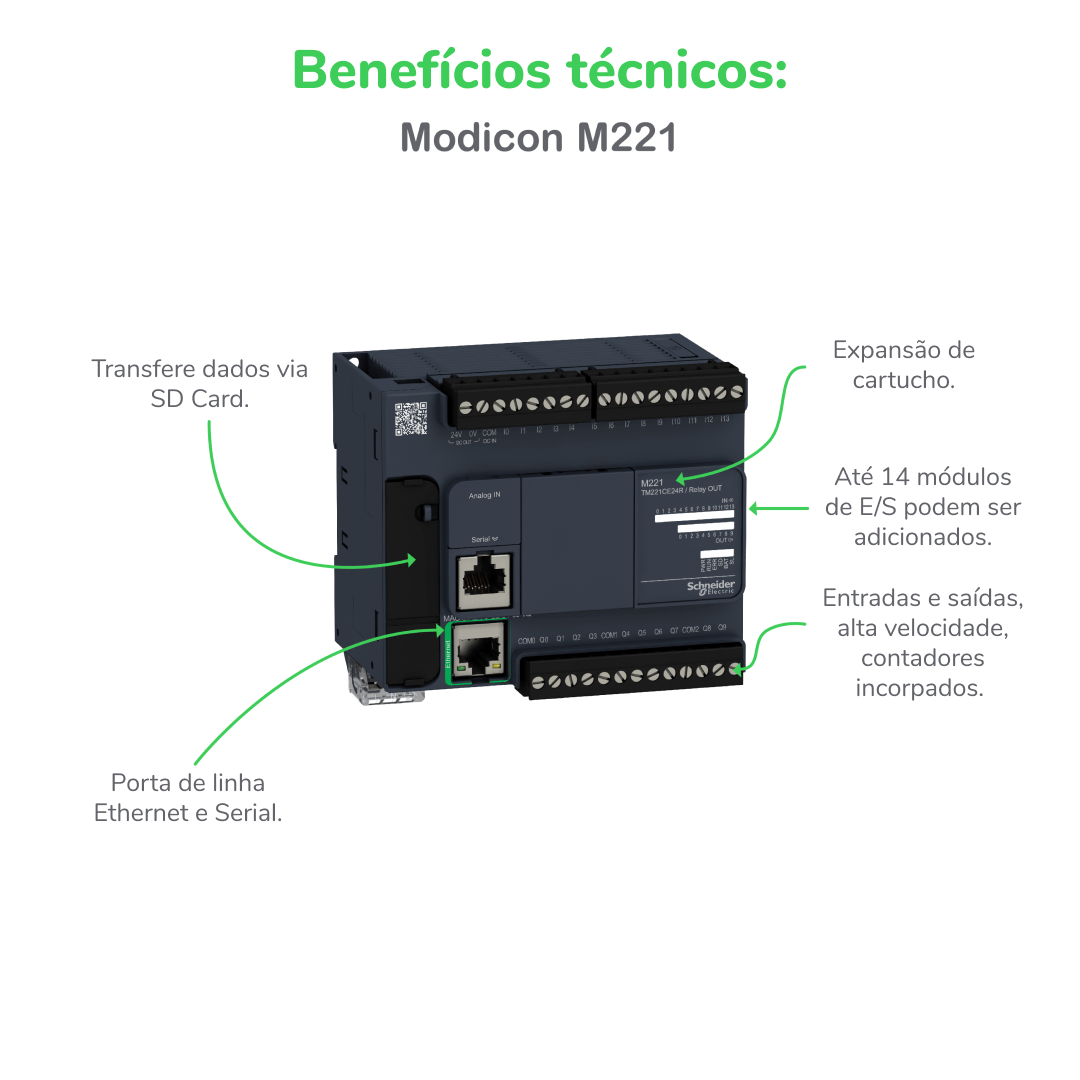

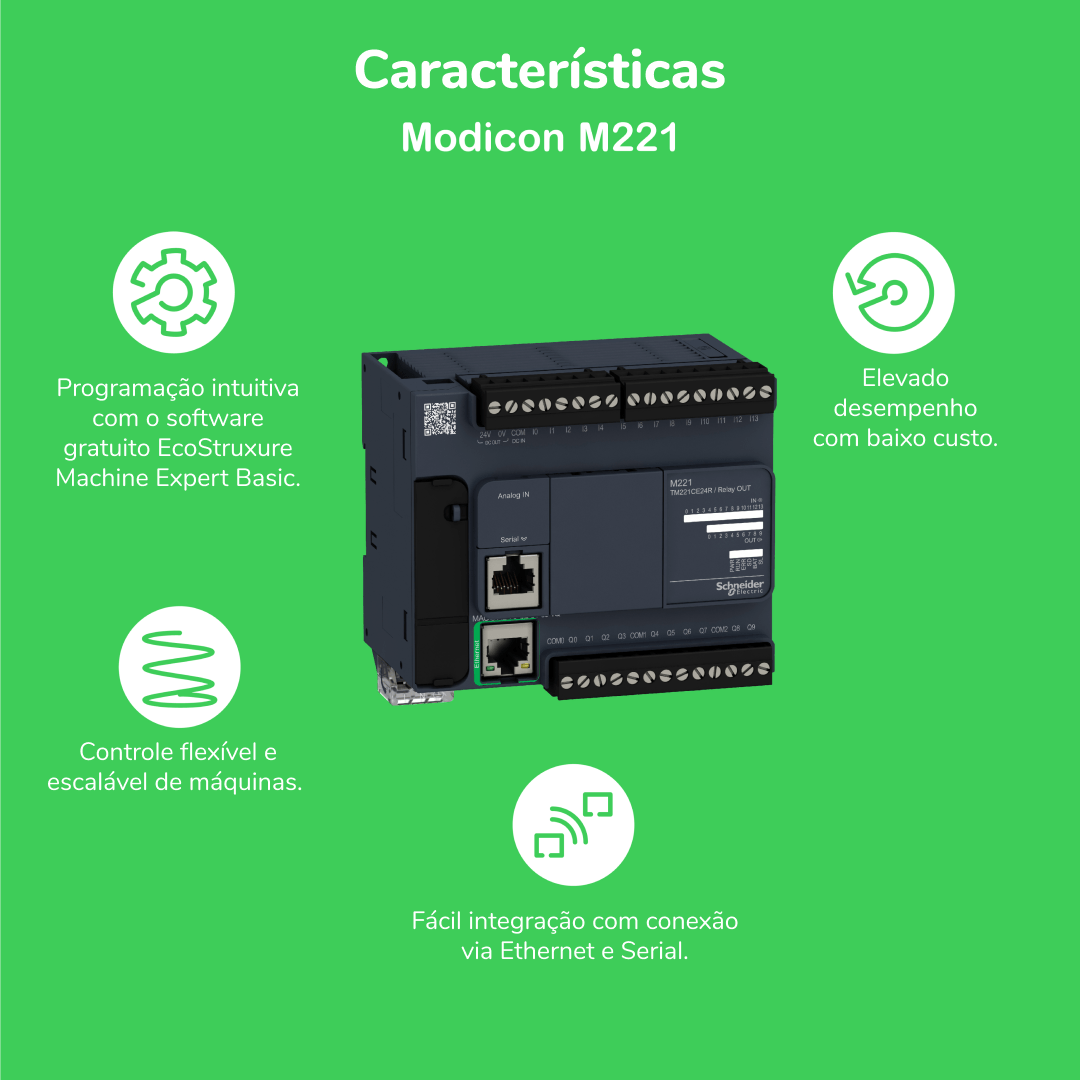

TM221CE16T - CONTROLADOR LOGICO PROGRAMAVEL M241 16IO TRANSISTOR ETHERNET COMPACTO

Principal

Linha de produto

Modicon M221

Tipo de produto ou componente

Controlador lógico

tensão nominal de alimentação [Us]

24 V CC

número de entrada digital

9, entrada discreta 4 entrada rápida conforme IEC 61131-2, Tipo 1

número de entrada analógica

2 a 0..10 V

tipo de saída digital

Transistor

número de saída digital

7 transistor 2 saída rápida

tensão de saída digital

24 V CC

corrente de saída digital

0,5 A

Complementar

número de E/S digital

16

número de módulo de expansão I / O

4 (local)
11 (remoto)

limites de tensão de alimentação

20,4…28,8 V

corrente de irrupção

35 A

consumo de potência em W

11 W a 24 V (com o número máximo de módulo de expansão I / O)
4,6 W a 24 V (sem módulo de expansão I / O)

corrente de saída da fonte de alimentação

0,325 A 5 V para barramento de expansão
0,15 A 24 V para barramento de expansão

lógica de entrada digital

Coletor ou fonte (positivo/negativo)

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

Resolução da entrada analógica

10 bits

valor LSB

10 mV

tempo de conversão

1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica

sobrecarga permitida em entradas

+/- 30 V CC para 5 min (Máximo) para entrada analógica
+/- 13 V CC (permanente) para entrada analógica

estado 1 de tensão garantido

>= 15 V para Entrada

estado de tensão 0 garantido

<= 5 V para Entrada

corrente de entrada digital

7 mA para entrada discreta
5 mA para entrada rápida

impedância de entrada

3.4 kOhm para entrada discreta
100 kOhm para entrada analógica
4,9 kOhm para entrada rápida

tempo de resposta

35 mS desligar, I2...I5 terminais para Entrada
5 µs ligar, I0, I1, E6, E7 terminais para entrada rápida
35 mS ligar, outros terminais terminais para Entrada
5 µs desligar, I0, I1, E6, E7 terminais para entrada rápida
100 µs desligar, outros terminais terminais para Entrada
5 µs ligar desligar, Q0...Q1 terminais para Saída
50 µs ligar desligar, Q2...Q3 terminais para Saída
300 µs ligar desligar, outros terminais terminais para Saída

tempo de filtragem configurável

0 ms para Entrada
3 ms para Entrada
12 ms para Entrada

lógica de saída digital

Lógica positiva (fonte)

Maximum current per output common

3,5 A

Freqüência de Saída (sincronizada com rede elétrica)

100 kHz para saída rápida (PWM / mode PLS) a Q0...Q1
5 kHz para Saída a Q2...Q3
0,1 kHz para Saída a Q4...Q6

erro de precisão absoluta

+/- 1 % da plena carga para entrada analógica

Maximum leakage current

0,1 mA para saída do transistor

Maximum voltage drop

<1 V

durabilidade mecânica

20000000 ciclos para saída do transistor

Maximum tungsten load

<12 W para saída e saída rápida

tipo de proteção

Proteção contra sobrecargas e curtos-circuitos a 1 A

tempo de reposição

1 s reposição automática

capacidade de memória

256 kB para aplicação do usuário e os dados RAM com 10000 instruções
256 kB para variáveis ​​internas RAM

dados incluídos na cópia de segurança

256 kB built-in memória flash para cópia de segurança dos aplicativos e dados

equipamento de armazenamento de dados

2 GB Cartão SD (opcional)

tipo de bateria

BR2032 or CR2032X de lítio não-recarregáveis

hora de backup

1 ano a 25 °C (pela interrupção do fornecimento de energia)

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi

Execution time per instruction

0.2 µs Booliano

Exct time for event task

60 µs tempo de resposta

tamanho máximo das áreas de objeto

512% M bits de memória
Contadores de 255% C
512% KW palavras constantes
255 temporizadores% TM
8,000% palavras de memória MW

clock em tempo real

Com

desvio de relógio

<= 30 s/mês a 25 °C

loop de regulação

Regulador PID ajustável até 14 voltas simultâneas

funções de posicionamento

Posição PTO 2 eixo(s)pulso/direção Modo (100 kHz)
posição PTO 1 eixo(s)CW/CCW Modo (100 kHz)

Função disponível

PWM
Gerador de frequência
PLS

número de entrada da contagem

4 entrada rápida (modo HSC) a 100 kHz 32 bits

counter function

Monofásico
A/B
Pulso/direção

tipo de conexão integrada

Porta USB com mini B USB 2.0 conector
Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface
Ethernet com RJ45 conector

alimentação

(Serial)alimentação de ligação de série: 5 V, <200 mA

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s para USB

protocolo da porta de comunicação

Porta USB: USB - SoMachine-Network
Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network
Ethernet

porta Ethernet

10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre

Serviço de comunicação

Cliente Modbus TCP
Cliente DHCP
Dispositivo escravo Modbus TCP
Servidor Modbus TCP
Eth/IP adaptador

Sinalização local

1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED por canal (Verde) para estado de E/S
1 LED (Verde) para SL
Atividade de rede Ethernet (Verde) para ACT
Link de rede Ethernet (Amarelo) para Ligação (Status de Ligação)

conexão elétrica

Bloco terminal de parafuso removívelpara entradas
bloco terminal de parafuso removívelpara saídas
bloco terminal, 3 terminaispara conexão de fonte de alimentação de 24 V CC
Conector, 4 terminaispara entradas analógicas
Mini B USB 2.0 Conectorpara um terminal de programação

Maximum cable distance between devices

Cabo blindado: <10 m para entrada rápida
Cabo não blindado: <30 m para Saída
Cabo não blindado: <30 m para entrada digital
Cabo não blindado: <1 m para entrada analógica
Cabo blindado: <3 m para saída rápida

isolamento

Entre a entrada ea lógica interna a 500 V CA
Entre a entrada rápida e lógica interna a 500 V CA
Não isolados entre as entradas
Entre a saída ea lógica interna a 500 V CA
Não isolados entre a entrada analógica e lógica interna
Não isolados entre entradas analógicas

gravação

CE

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

90 mm

Profundidade

70 mm

Largura

95 mm

Peso líquido

0,346 kg
