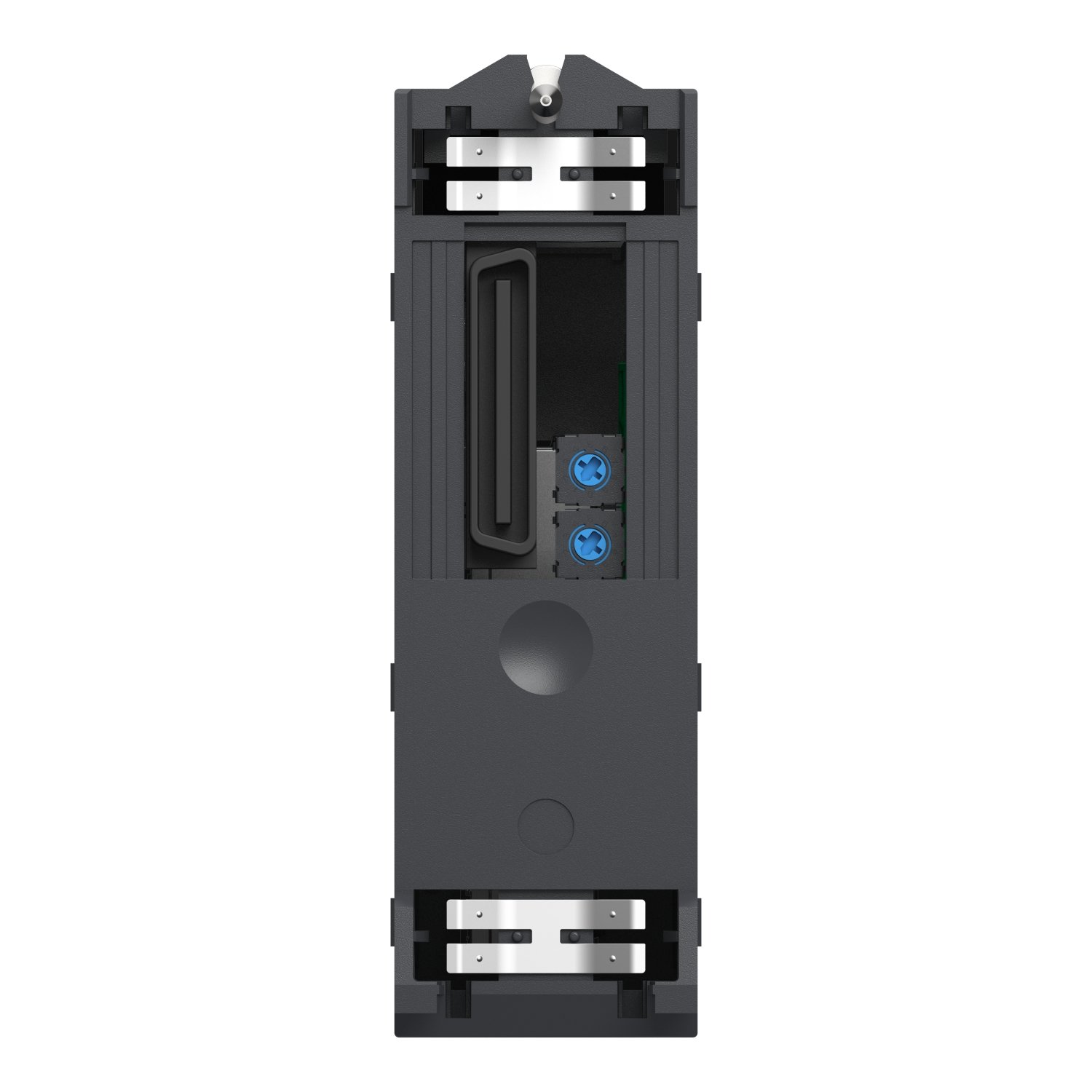

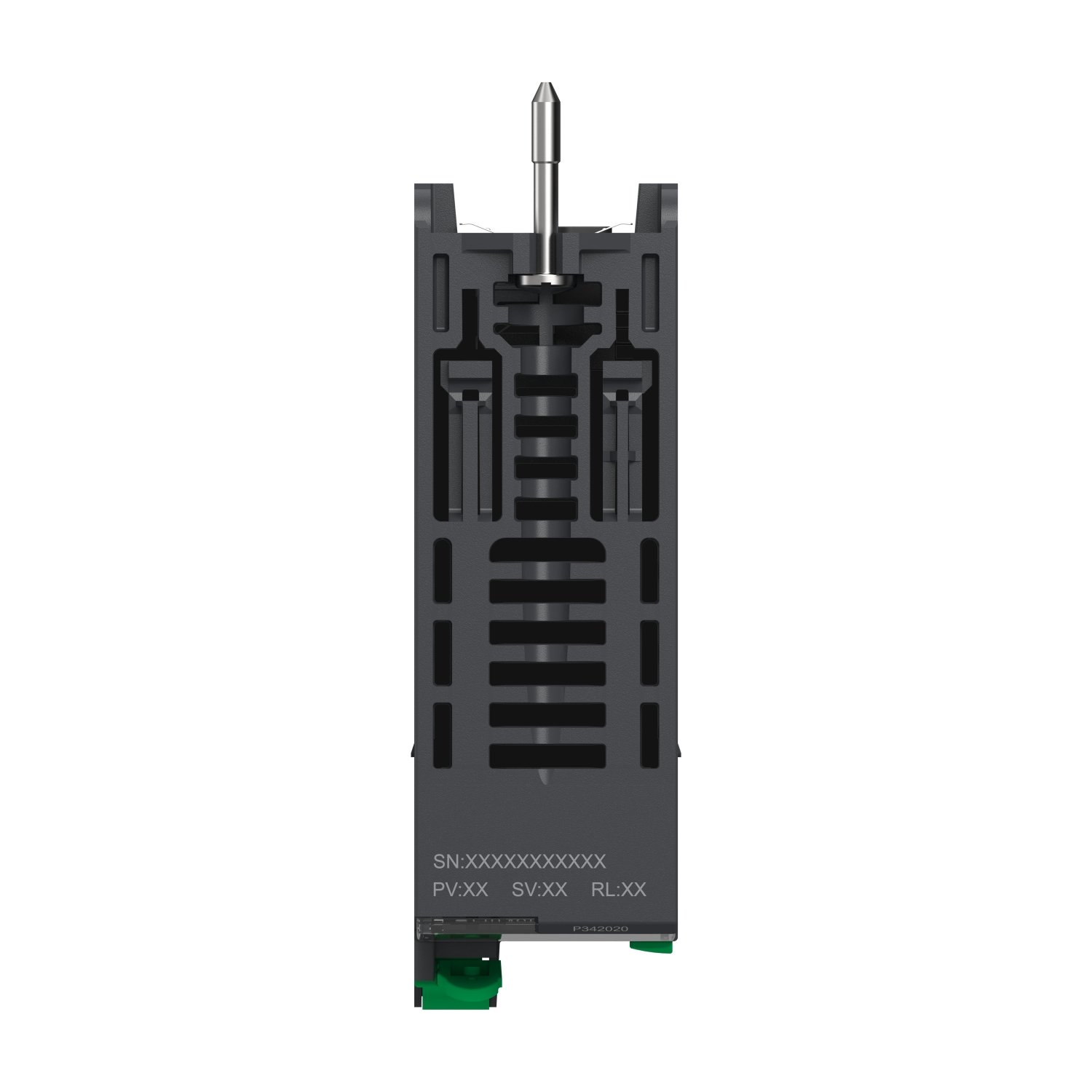

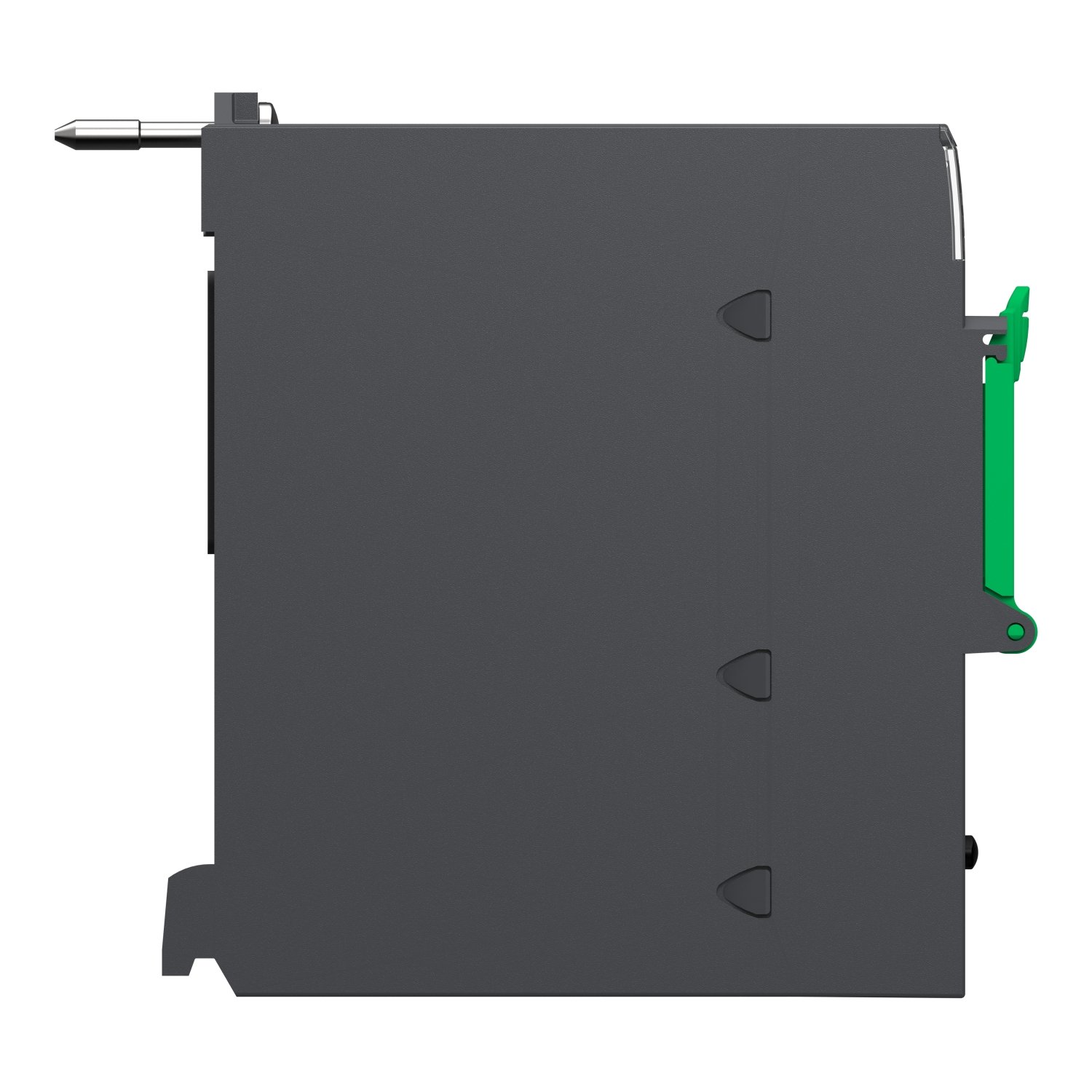

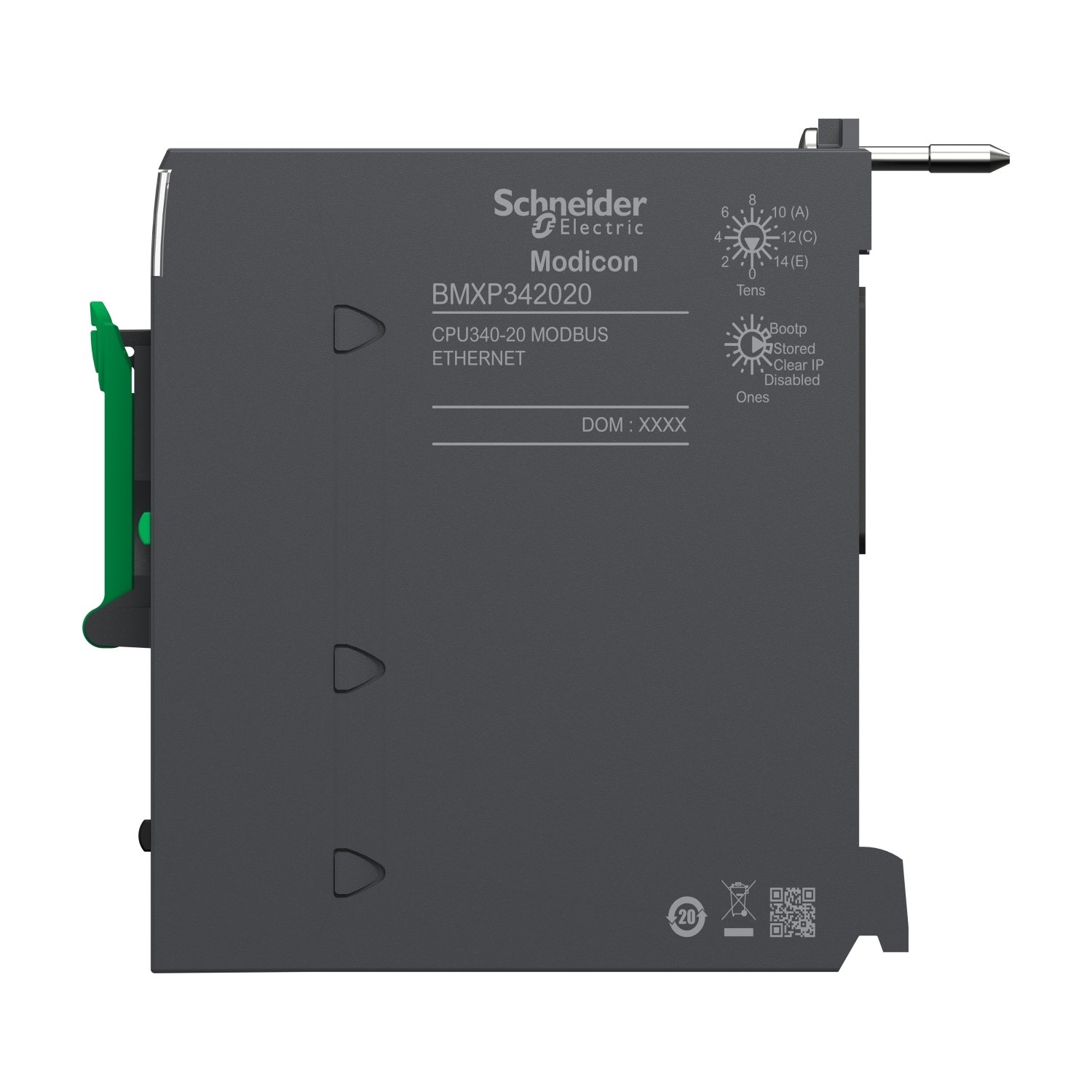

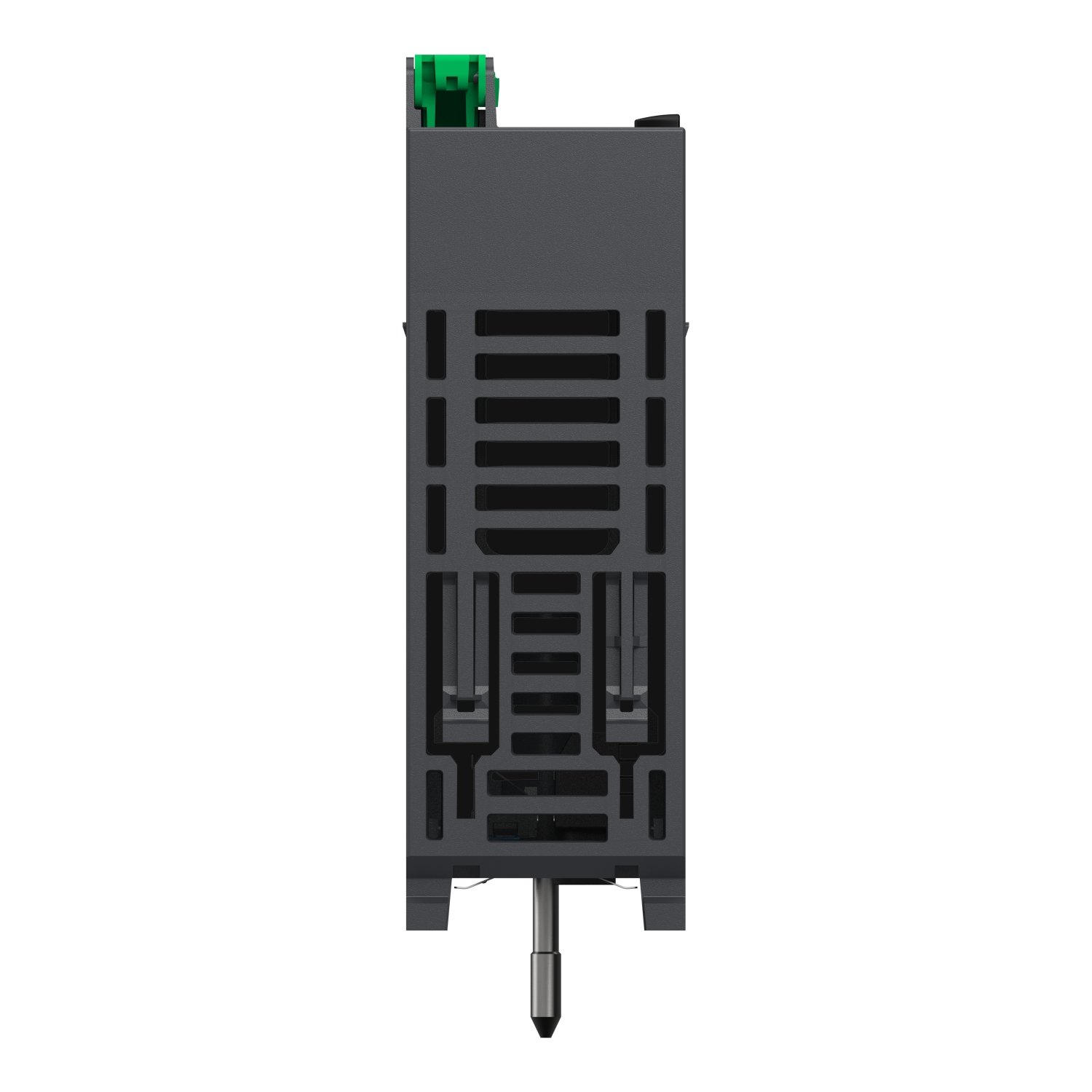

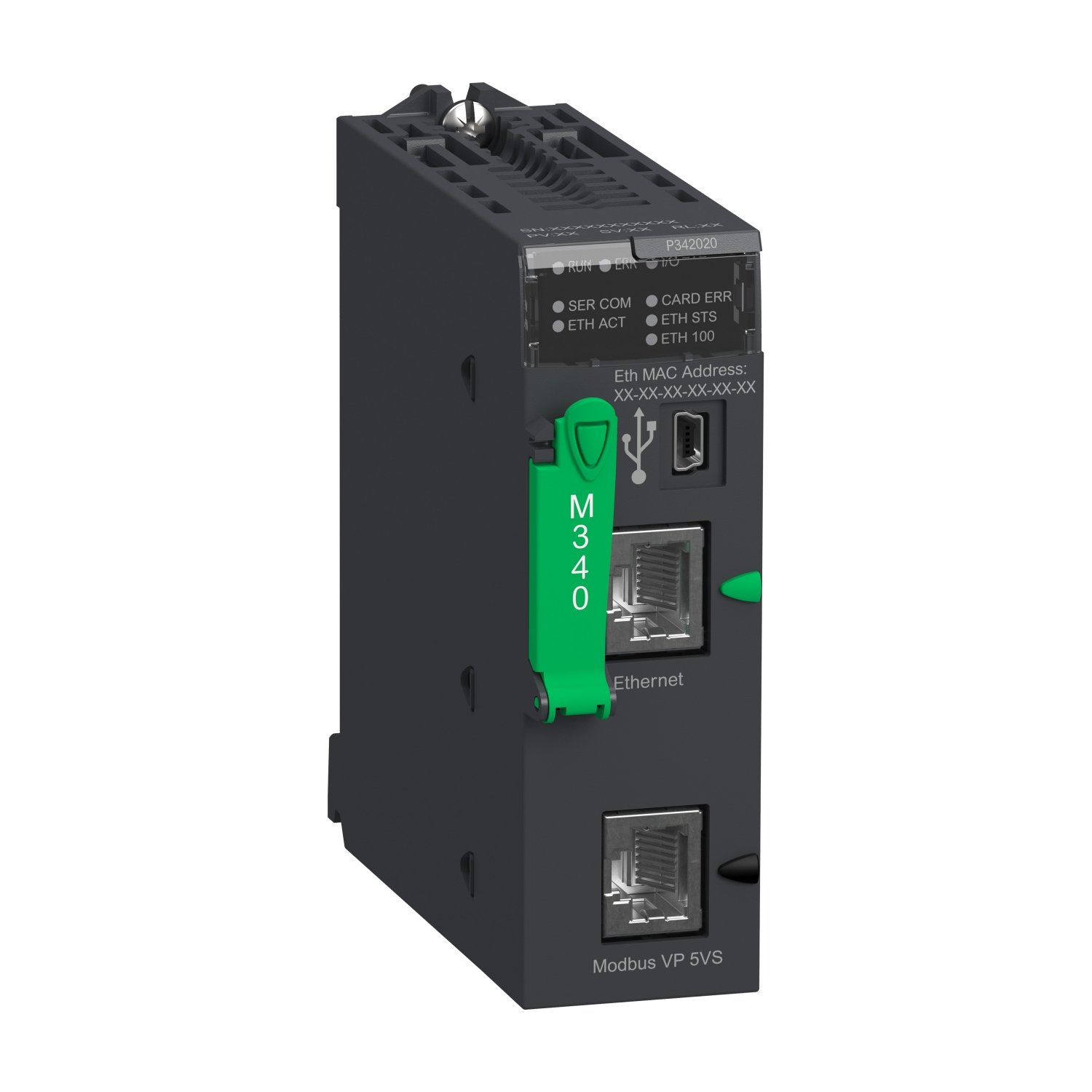

BMXP342020 - MODULO M340 PROCESSADOR 4MB 1 PORTA ETH 1 PORTA MODBUS

Principal

Linha de produto

Plataforma de automação Modicon M340

Tipo de produto ou componente

Módulo do processador

conceito

Transparent Ready
CANopen

número de racks

4

número de slots

11

capacidade do processador de E/S digital

1024 E/S configuração de multirrack
704 E/S configuração de rack simples

capacidade do processador de E/S analógica

256 E/S configuração de multirrack
66 E/S configuração de rack simples

número de canal específico da aplicação

36

monitorizar

Contadores de diagnóstico Modbus
Contadores de eventos Modbus

Complementar

canais de controle

Retornos programáveis

tipo de conexão integrada

Ligação de série não isolada RJ45 modo do caractere , modo de transmissão: assíncrono na banda de base, RS232C , modo de transmissão: 2 pares trançados blindados a 0,3...19,2 kbit/s duplex total
Ligação de série não isolada RJ45 modo do caractere , modo de transmissão: assíncrono na banda de base, RS485 , modo de transmissão: 1 par trançado blindado a 0,3...19,2 kbit/s meio duplex
Ligação de série não isolada RJ45, "master"/"slave" Modbus, RTU/ASCII , modo de transmissão: assíncrono na banda de base, RS232C , modo de transmissão: 1 par trançado blindado a 0,3...19,2 kbit/s meio duplex
Ligação de série não isolada RJ45, "master"/"slave" Modbus, RTU/ASCII , modo de transmissão: assíncrono na banda de base, RS485 , modo de transmissão: 1 par trançado blindado a 0,3...19,2 kbit/s meio duplex
Porta USB a 12 Mbit/s
TCP/IP Ethernet RJ45 , modo de transmissão: 1 par trançado a 10/100 Mbit/s

processador do módulo de comunicação

2 Módulo de comunicação Ethernet
4 Módulo AS-Interface

embedded communication service

Gerenciamento da largura de banda, TCP/IP Ethernet
Editor de Dados, TCP/IP Ethernet
Mensagens TCP Modbus, TCP/IP Ethernet
Rack Viewer, TCP/IP Ethernet
Administrador de rede SNMP, TCP/IP Ethernet

porta Ethernet

10BASE-T/100BASE-TX

número de dispositivos por segmento

0…32 (modo do caractere)
0…32 (Modbus)

número de dispositivos

2 ponto a ponto modo do caractere
2 ponto a ponto Modbus

comprimento do barramento

0…10 m ligação de série não isolada modo do caractere segmento
0…10 m ligação de série não isolada Modbus segmento
0…1000 m ligação de série isolada modo do caractere segmento
0…1000 m ligação de série isolada Modbus segmento
0…15 m modo do caractere ponto a ponto
0…15 m Modbus ponto a ponto

Maximum tap links length

<15 m ligação de série não isolada modo do caractere segmento
<15 m ligação de série não isolada Modbus segmento
<40 m ligação de série isolada modo do caractere segmento
<40 m ligação de série isolada Modbus segmento

número de endereços

0…248 para modo do caractere
0…248 para Modbus

pedidos

1 K bytes de dados por pedido modo do caractere
252 bytes de dados por pedido RTU Modbus
504 bytes de dados por pedido ASCII Modbus

parâmetro de controle

Um CRC em cada estrutura (RTU) Modbus
Um LRC em cada estrutura (ASCII) modo do caractere
Um LRC em cada estrutura (ASCII) Modbus

descrição da memória

Cartão de memória fornecido (BMXRMS008MP) backup de programas, constantes, símbolos e dados
RAM interna 4096 kB
RAM interna 256 kB dados
RAM interna 3584 kB constantes e símbolos do programa
Cartão de memória fornecido (BMXRMS008MP) ativação do servidor web padrão, classe B10

tamanho máximo das áreas de objeto

256 kB dados internos não localizados
32634 %Mi bits internos localizados

tamanho padrão das áreas de objeto

1024%MWi words internos dados internos localizados
256%KWi constante de words dados internos localizados
512 %Mi bits internos localizados

estrutura da aplicação

1 tarefa master cíclica/periódica
1 tarefa rápida periódica
Sem tarefa auxiliar
64 tarefas de eventos

Execution time per instruction

0.12 µs Booliano
0.17 µs words de comprimento duplo
0.25 µs words de comprimento simples
1.16 µs pontos flutuantes

número de instruções por ms

6,4 Kinst/ms 65% Booliano +35% aritmética fixa
8,1 Kinst/ms 100% Booleano

sobrecarga do sistema

0,13 ms para tarefa rápida
0,7 ms para tarefa "master"

consumo de corrente

95 mA a 24 V CC

Alimentação

Fonte de alimentação interna via rack

gravação

CE

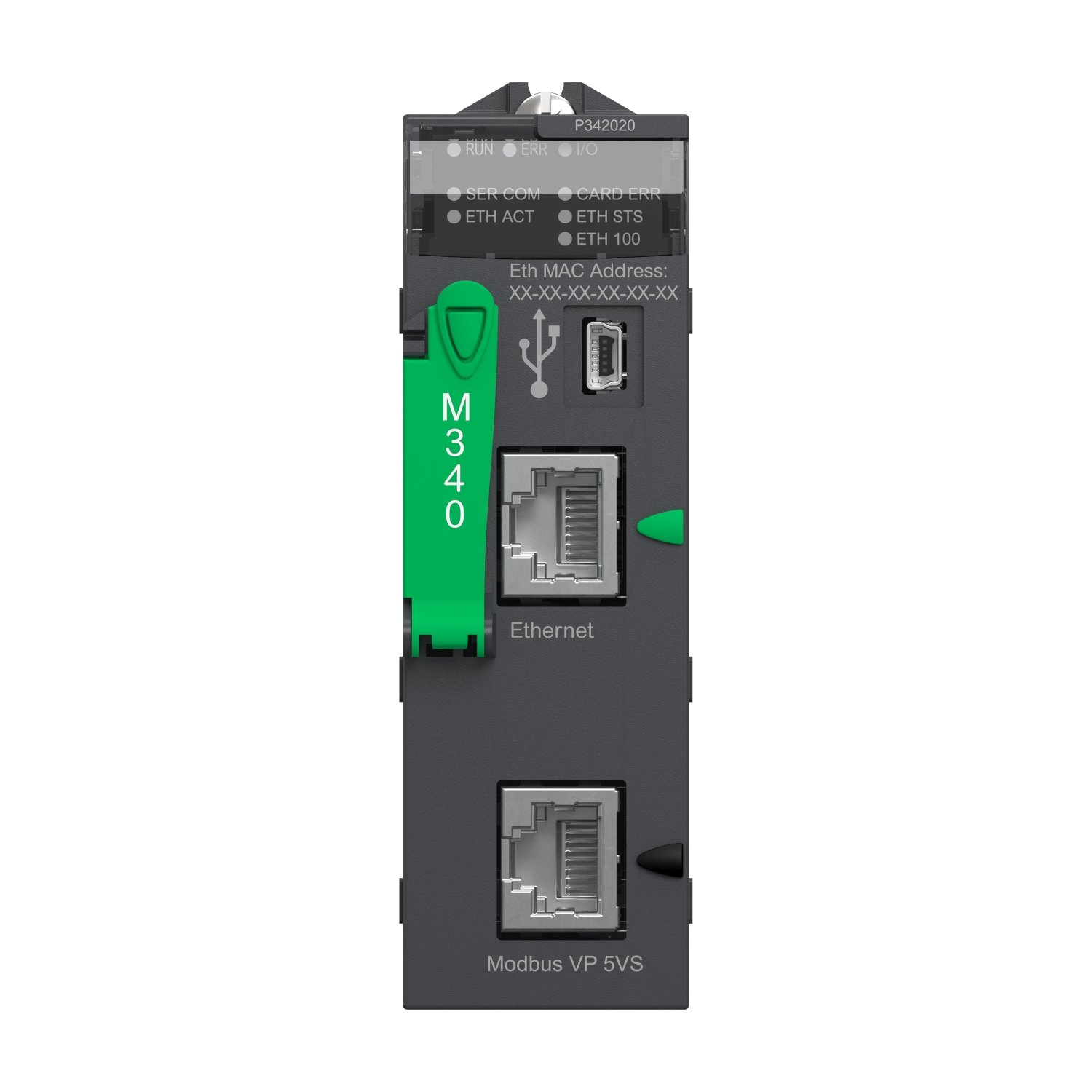

LED de status de indicação

1 LED (Verde) atividade na rede Ethernet (ETH ACT)
1 LED (Verde) processador em execução (RUN)
1 LED (Verde) status da rede Ethernet (ETH STS)
1 LED (Vermelho) taxa de dados (ETH 100)
1 LED (Vermelho) falha do módulo E/S (E/S)
1 LED (Vermelho) falha na placa de memória (CARD ERR)
1 LED (Vermelho) falha do processador ou do sistema (ERR)
1 LED (Amarelo) atividade no Modbus (SER COM)

Peso líquido

0,205 kg
