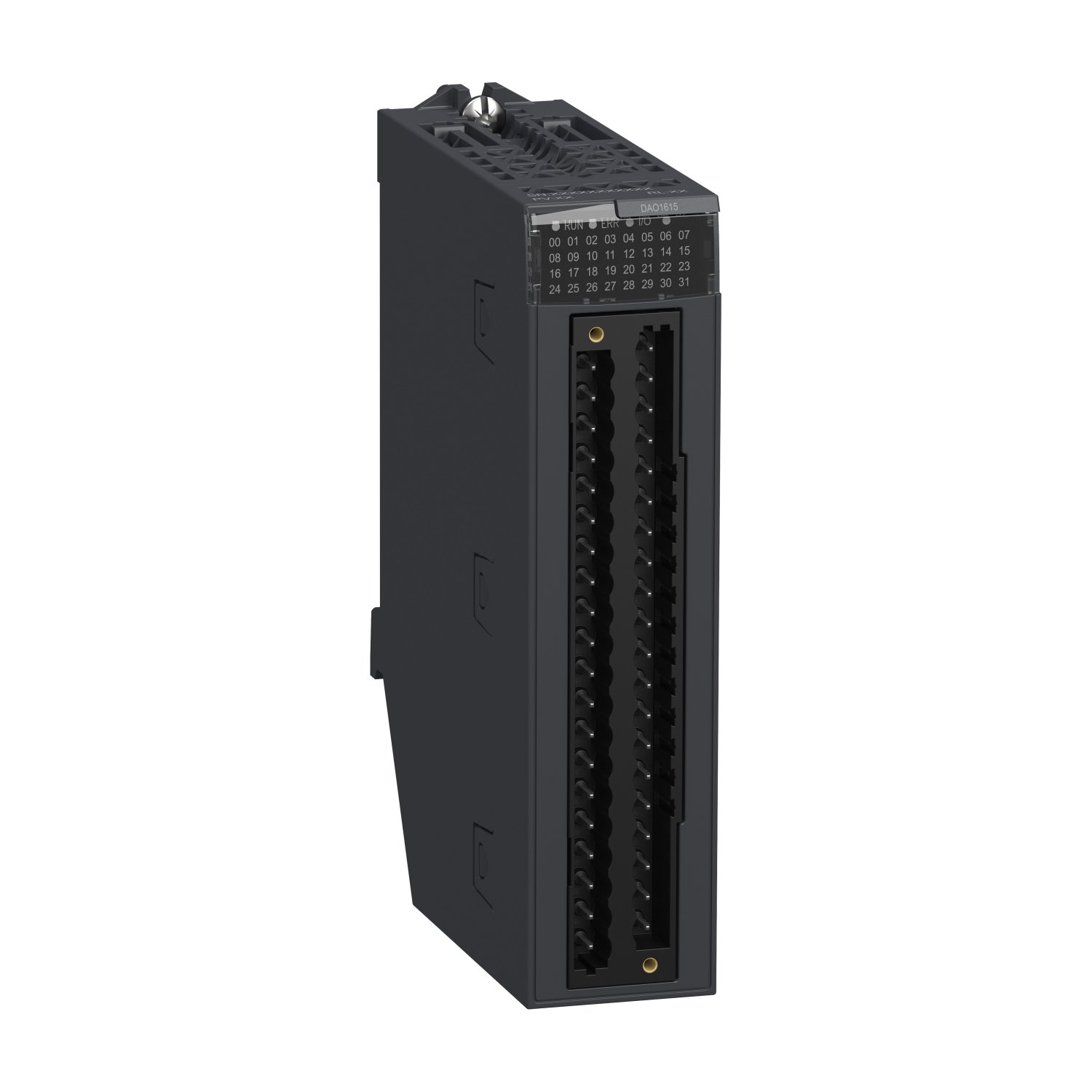

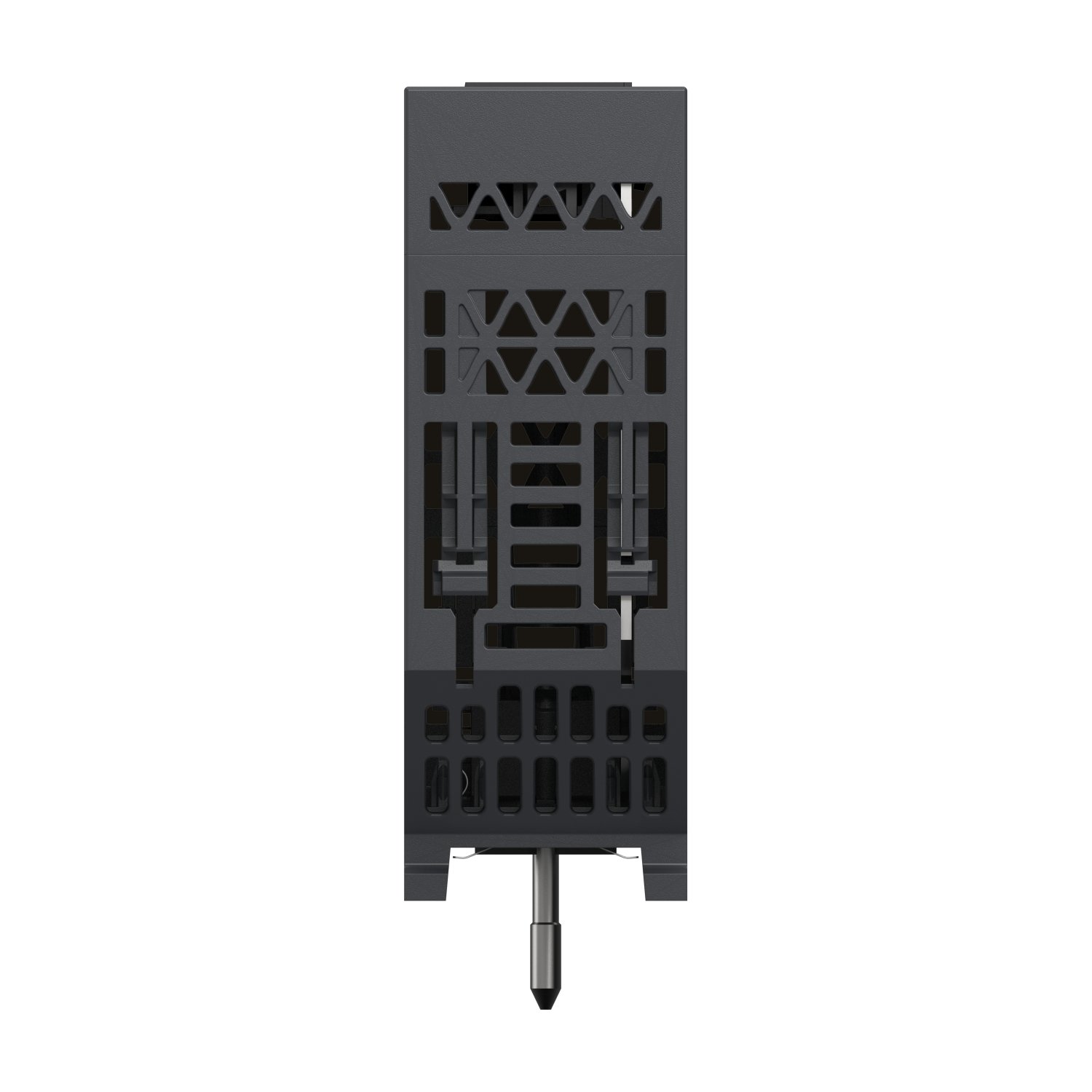

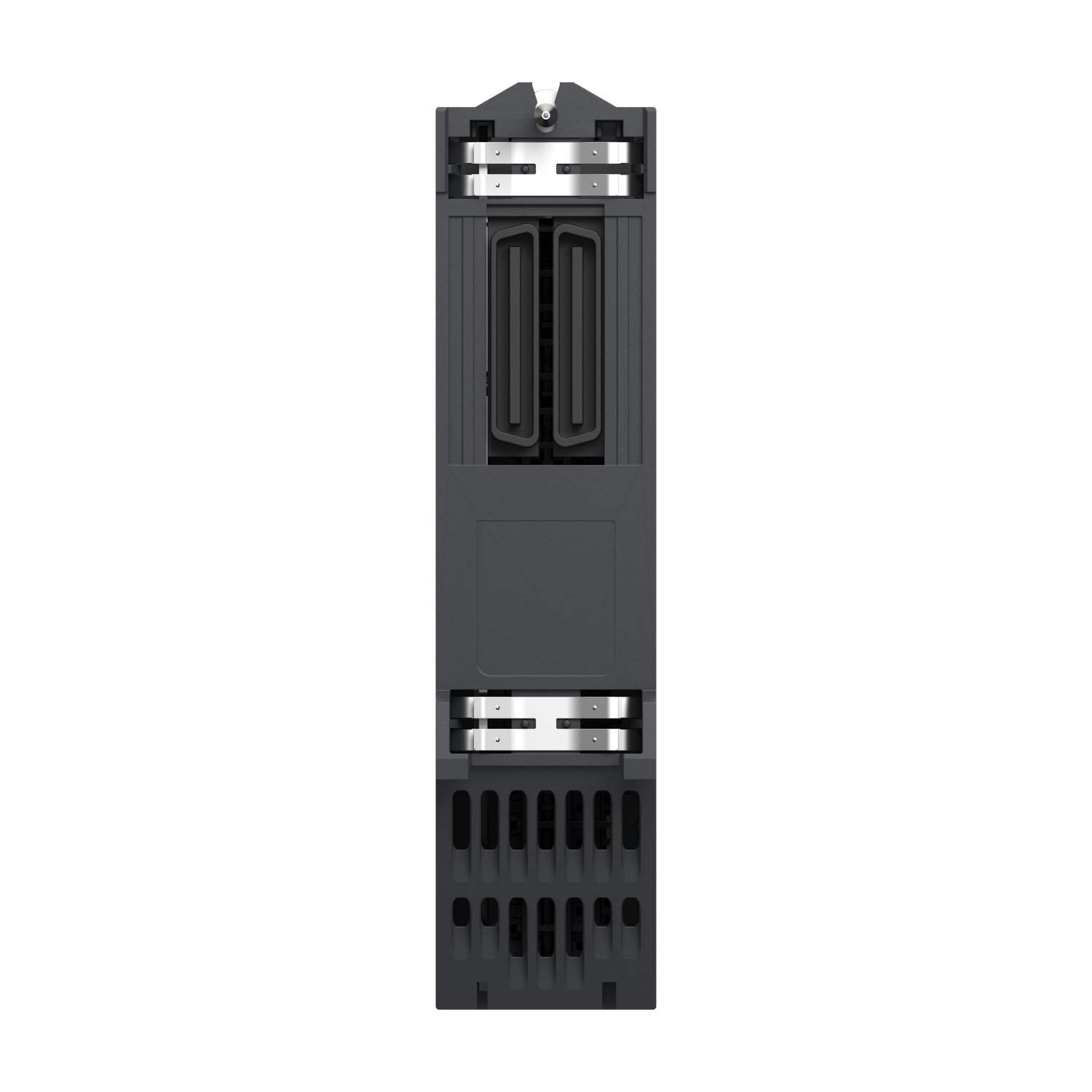

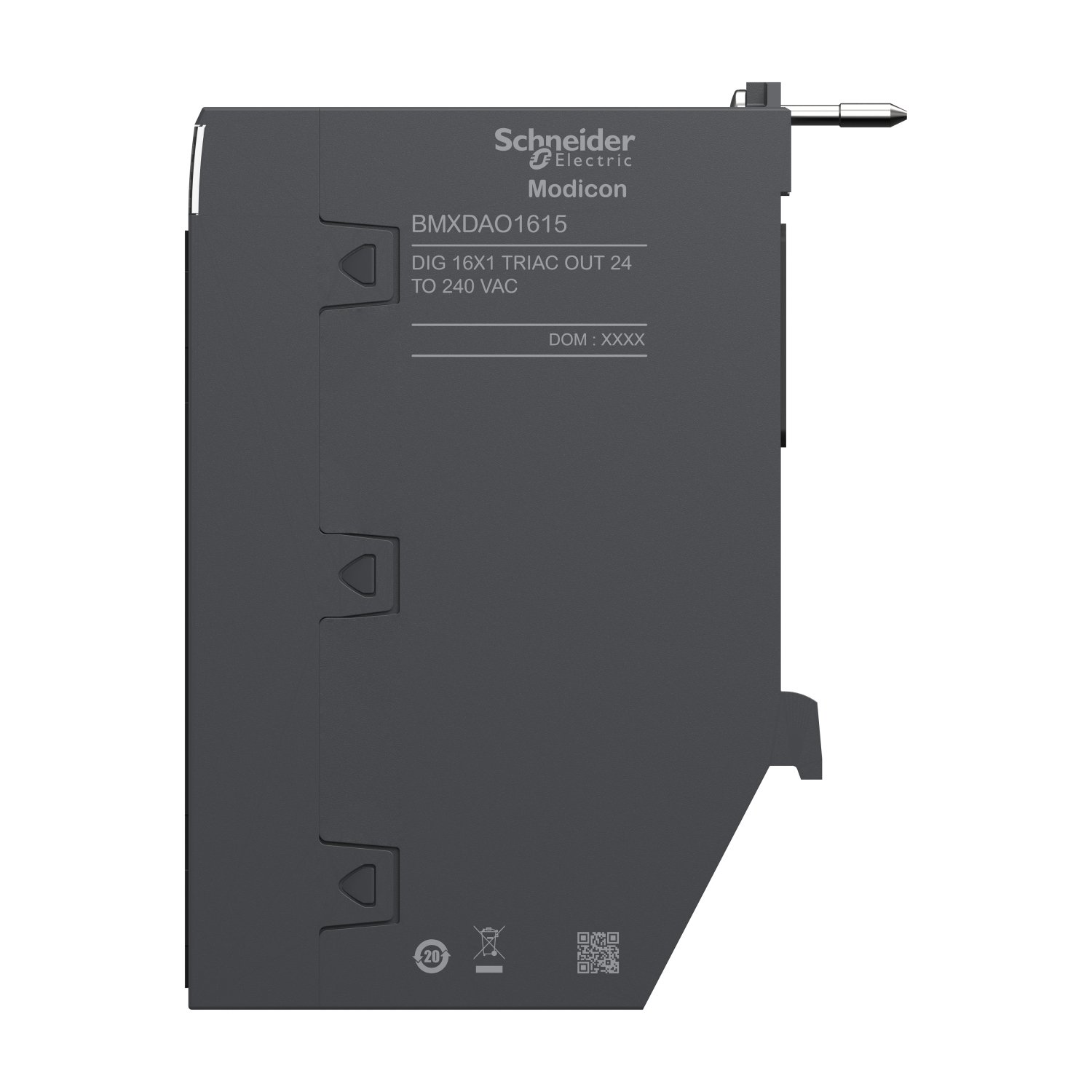

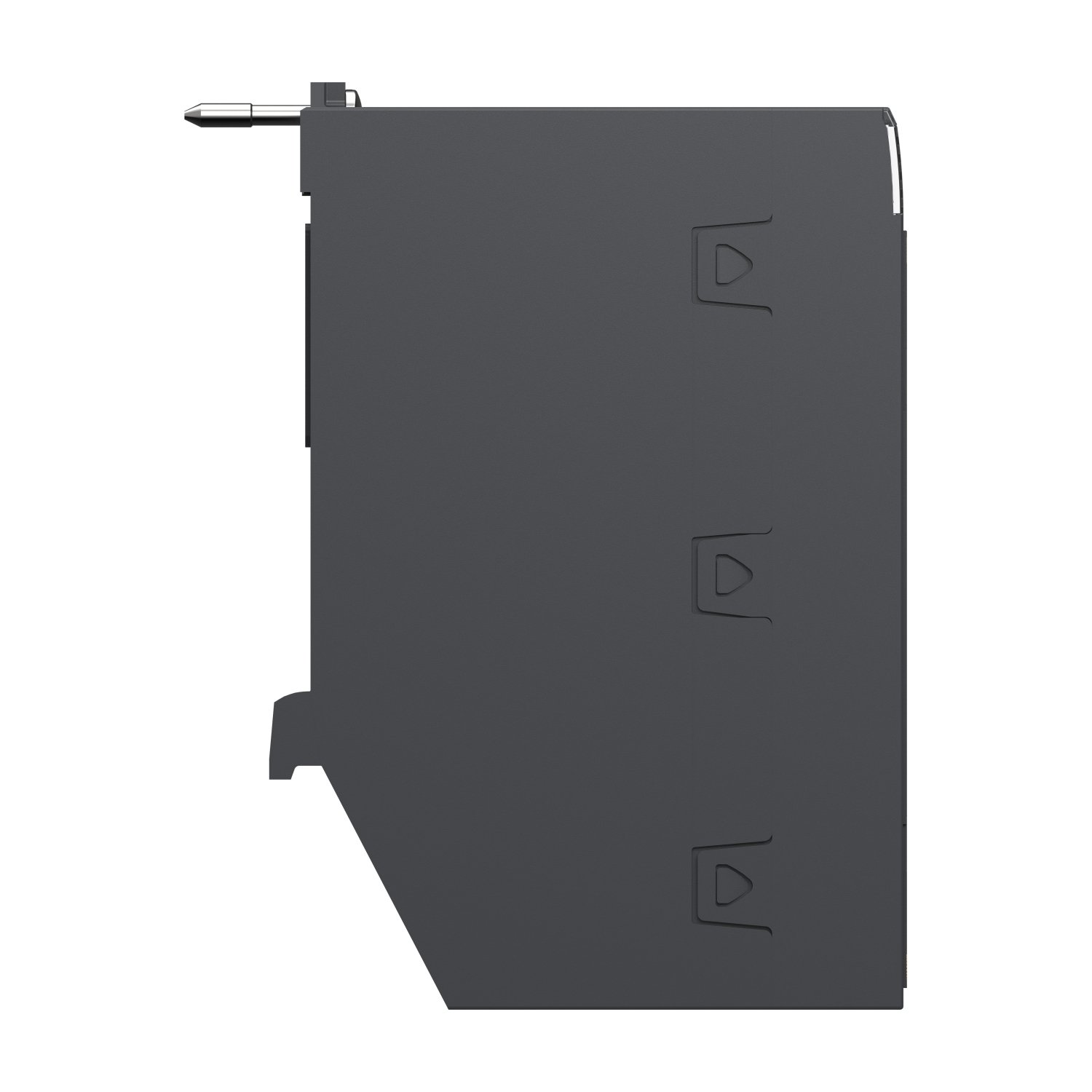

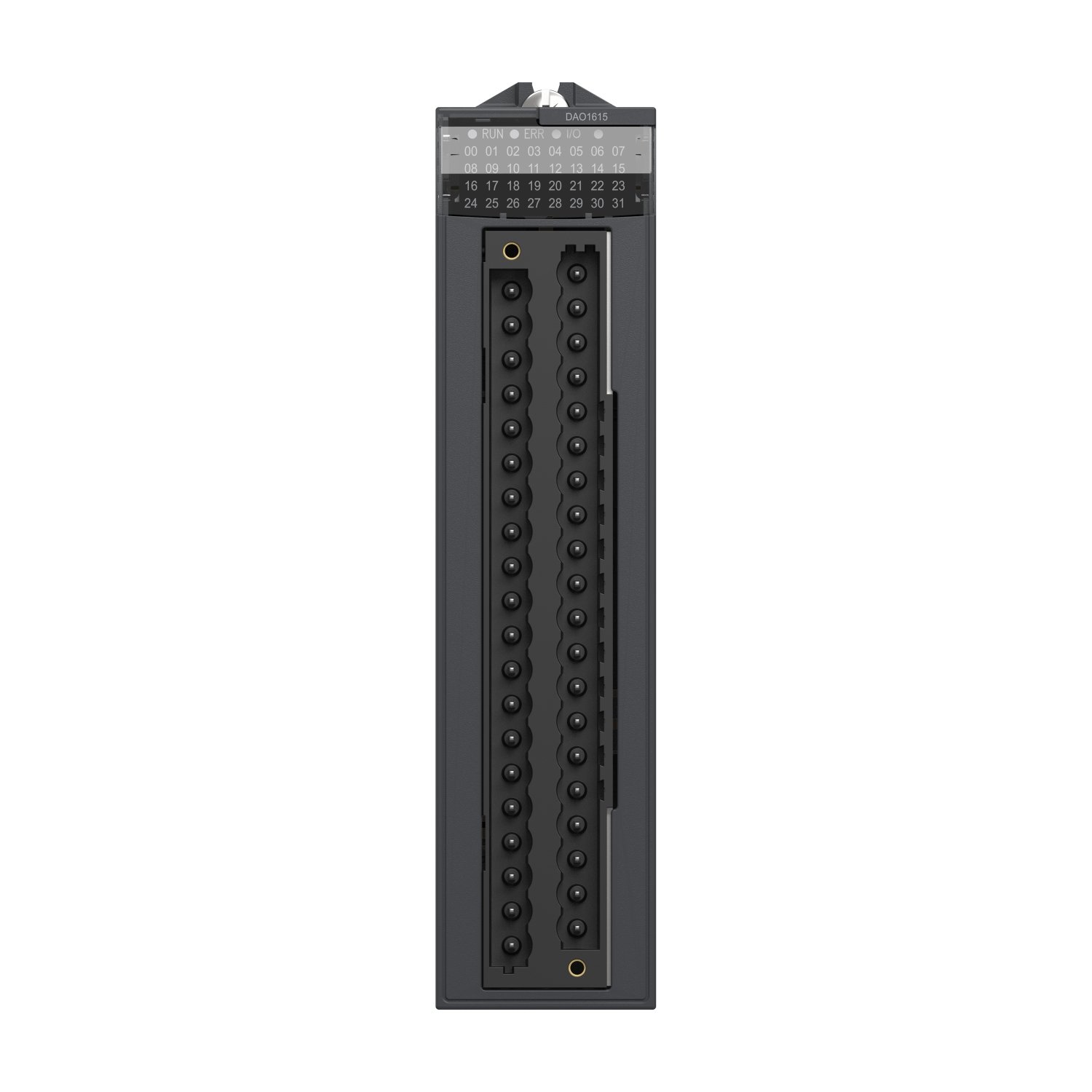

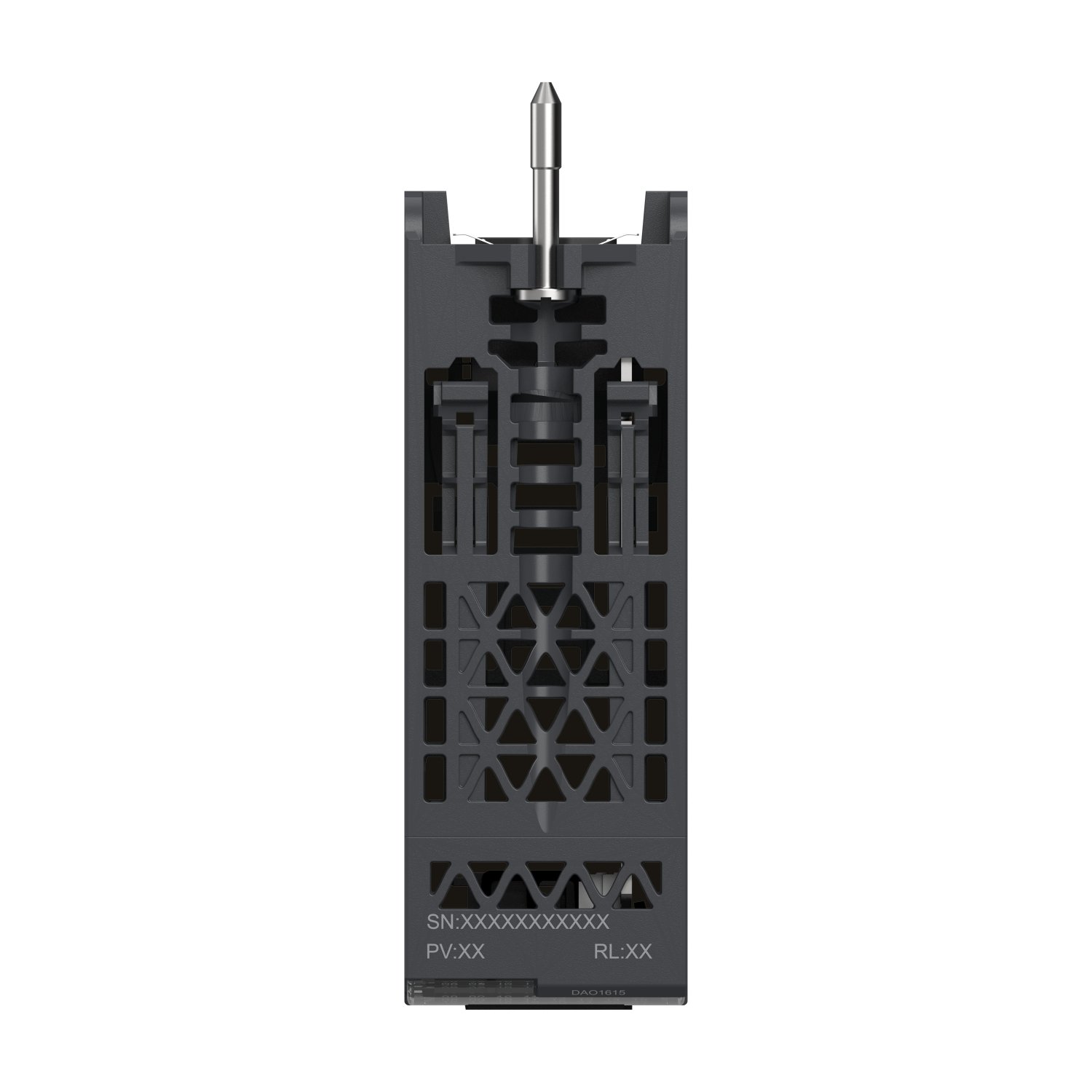

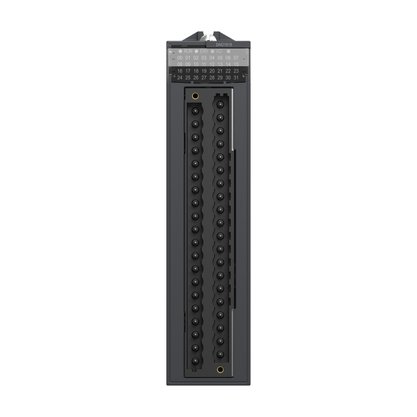

BMXDAO1615 - MODULO X80 DE SAIDA DISCRETA - 16 SAIDAS

Principal

Linha de produto

Modicon X80

Tipo de produto ou componente

Módulo de saída digital

número de saída digital

16 conforme EN/IEC 61131-2

tipo de saída digital

Triac

tensão de saída digital

24...240 V 20..0,264 V CA

Corrente de saída discreta

12/31/1899 03:00:00

Complementar

Frequência da rede

50/60 Hz

limites de frequência da rede

47…63 Hz

Sensor power supply

20...264 V

corrente por canal

3 A a 40 °C
1,2 A a 60 °C

Maximum current per module

10 A 40 °C
4 A 60 °C

Maximum leakage current

1 mA a estado 0 24 V
1 mA a estado 0 48 V
2 mA a estado 0 115 V
2,5 mA a estado 0 240 V

Maximum voltage drop

<1,55 V no estado 1

resistência de isolamento

> 10 MOhm 500 V CC

dissipação de alimentação em W

1,45 W

tempo de resposta na saída

<= 10 ms resistivo ativação
<= 10 ms resistivo desativação

consumo de corrente típico

61 mA a 3,3 V CC
50 mA a 24 V CC

confiabilidade MTBF

500000 H

tipo de proteção

1 fusível externo4 A Ação rápida

proteção contra sobrecargas de saída

Com varistor

corrente de irrupção

30 A

Maximum current per output common

4 A

limites da corrente de saída

0,005…10 A

LED de status de indicação

1 LED (Verde) módulo em funcionamento (RUN)
1 LED por canal (Verde) diagnóstico do canal
1 LED (Vermelho) erro do módulo (ERR)
1 LED (Vermelho) E/S do módulo

Peso líquido

0,264 kg
