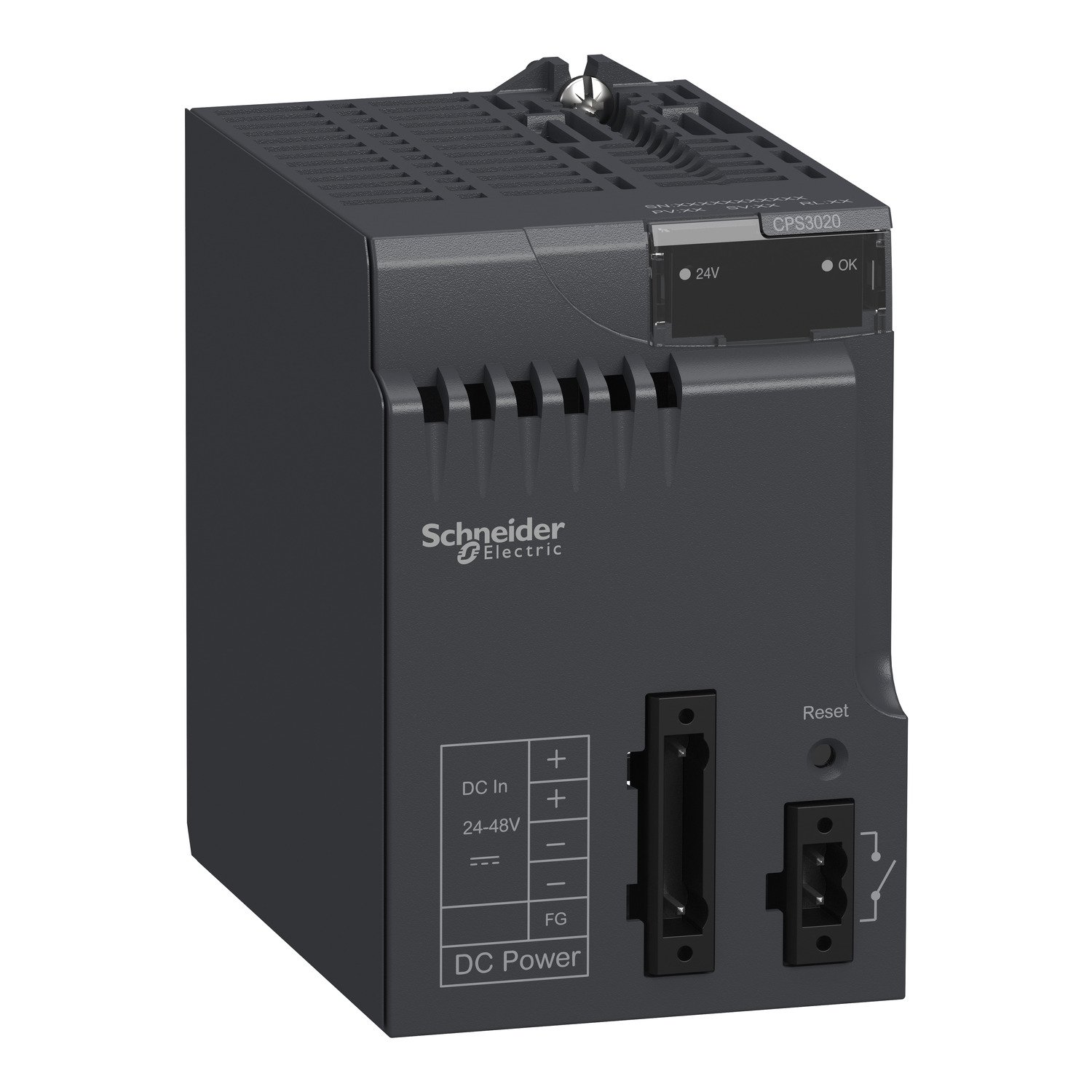

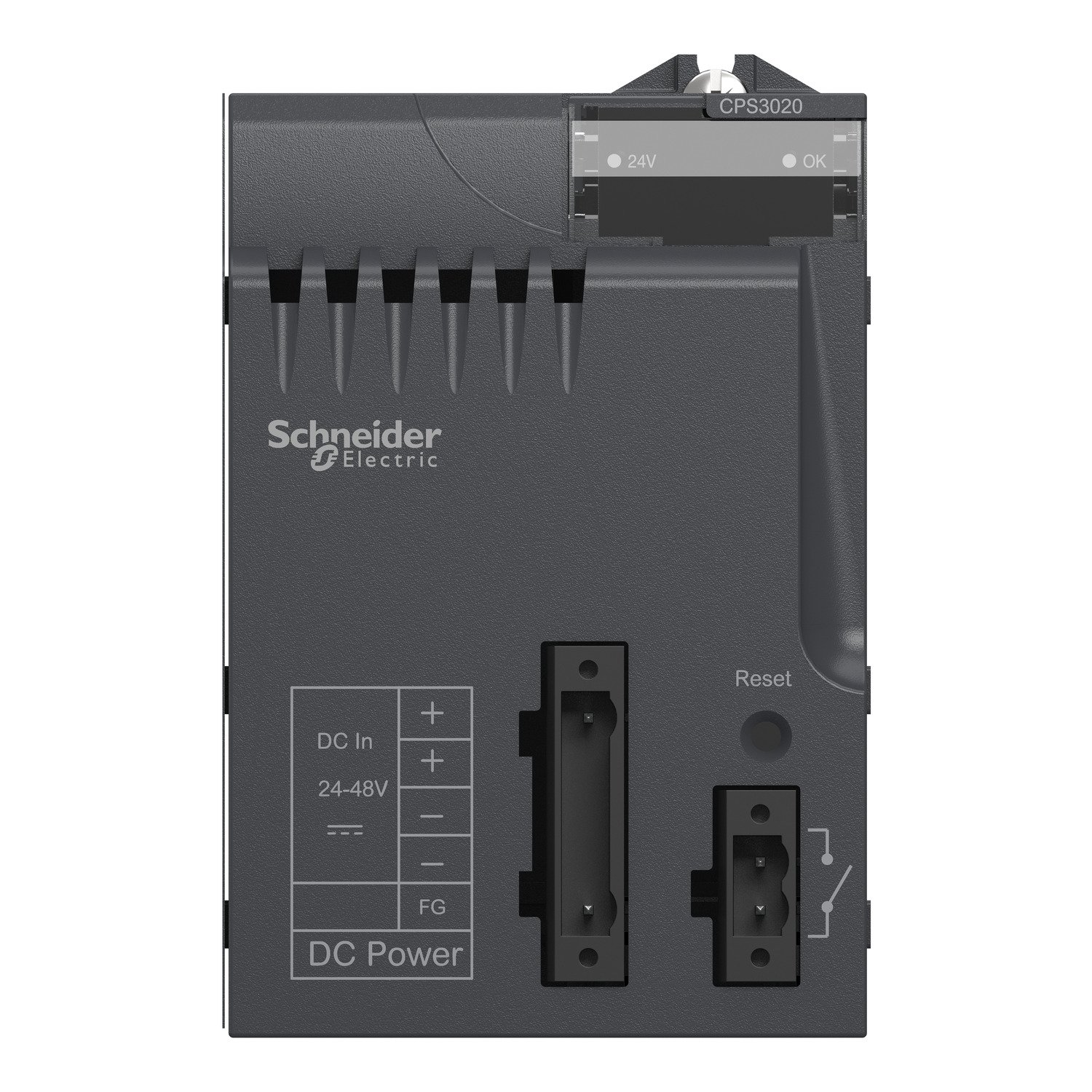

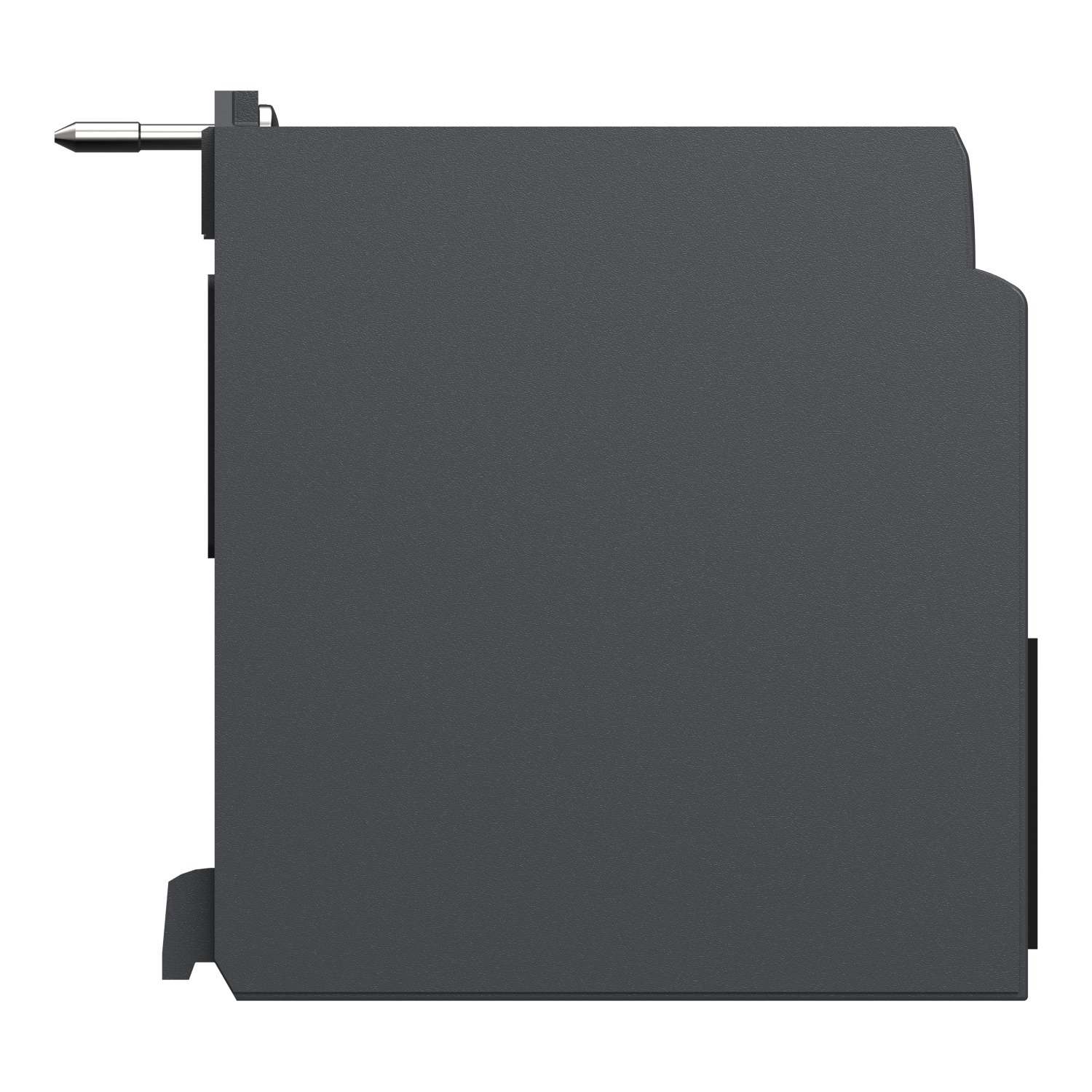

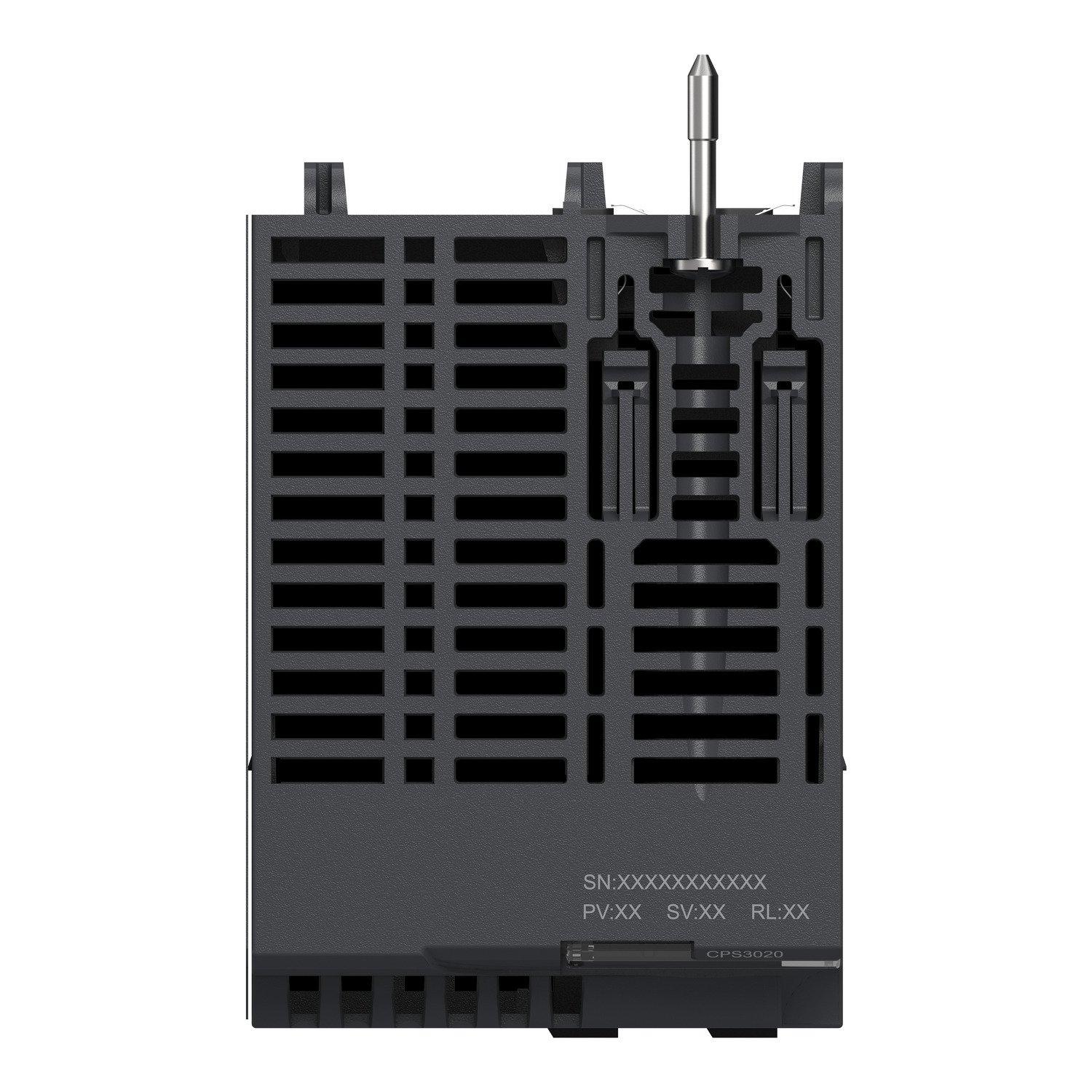

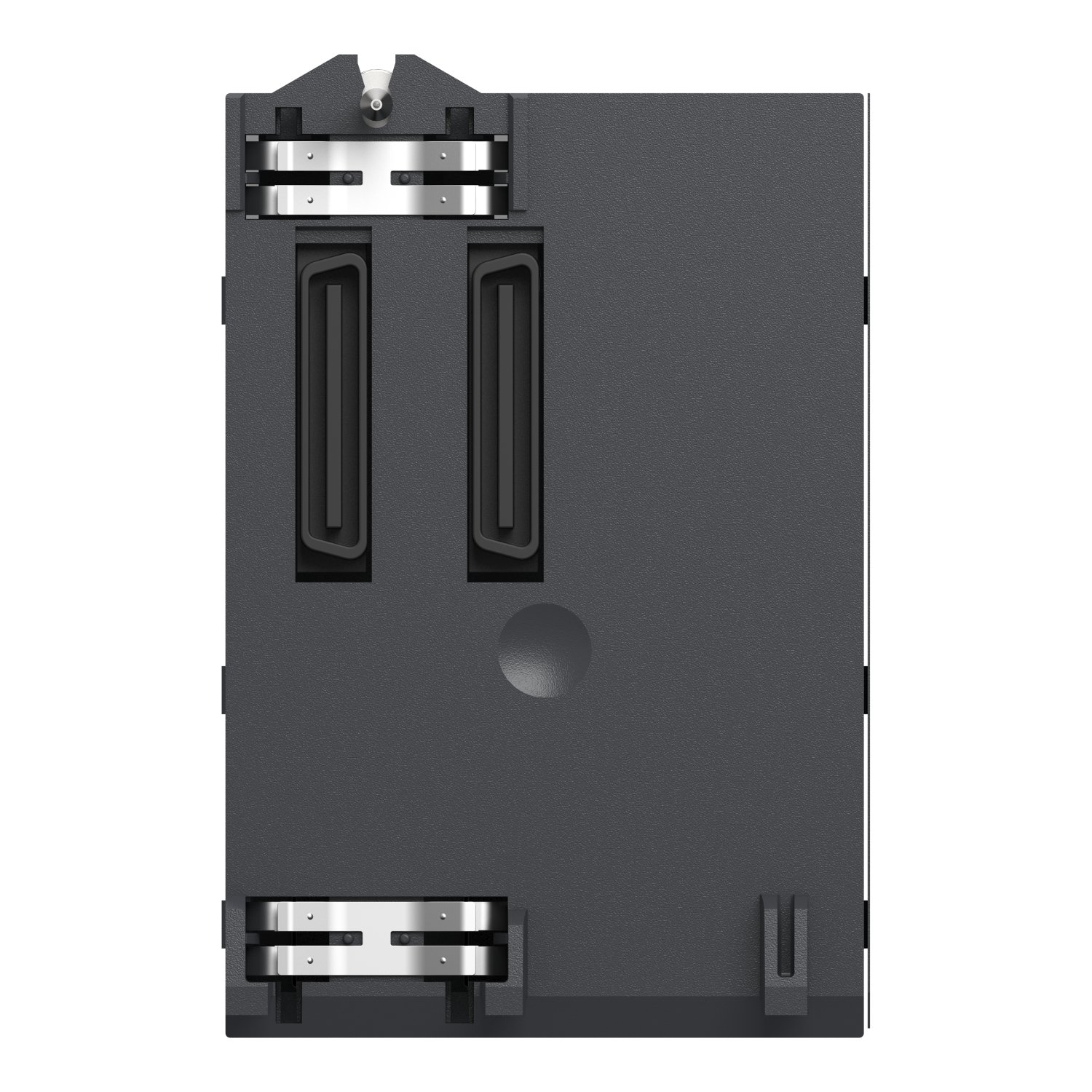

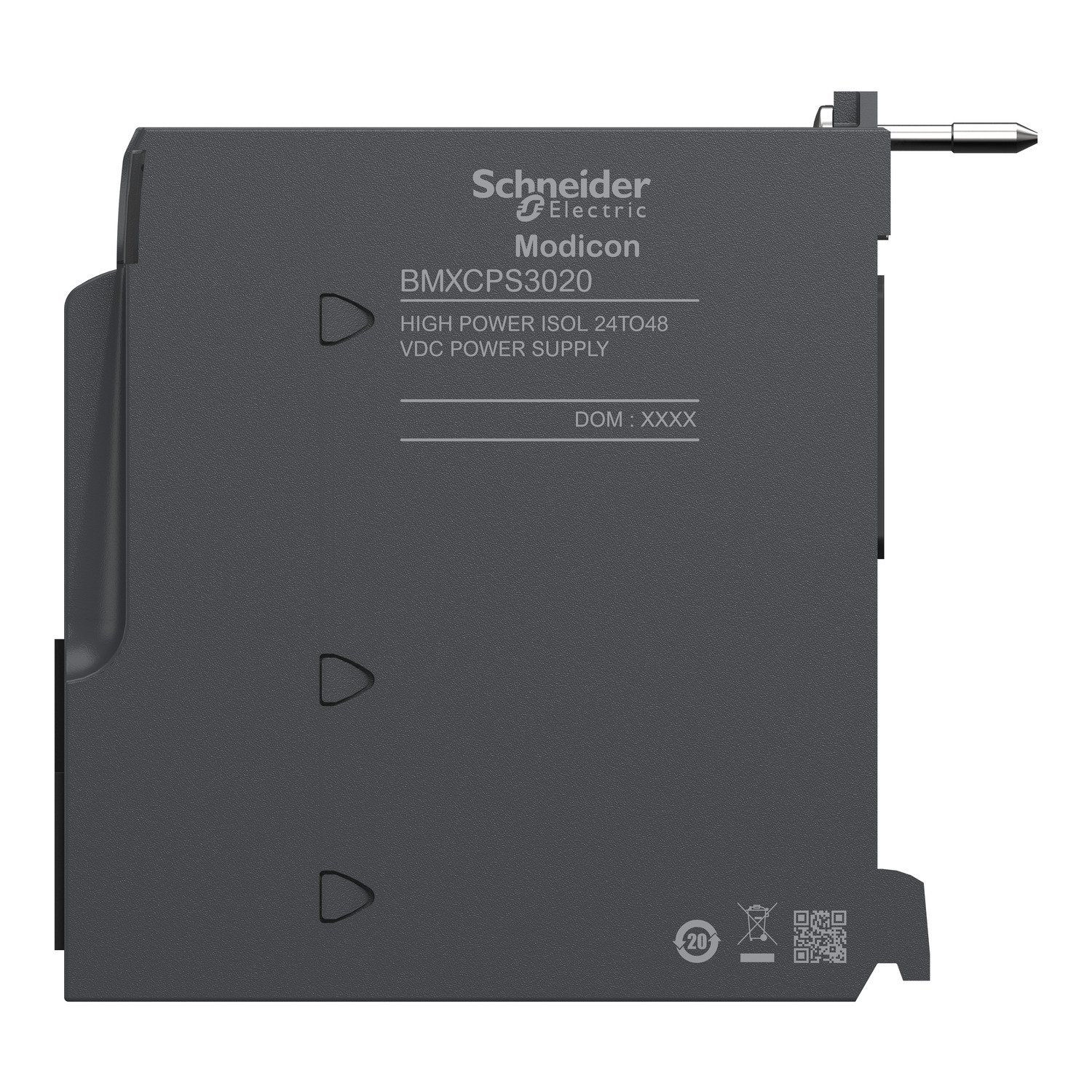

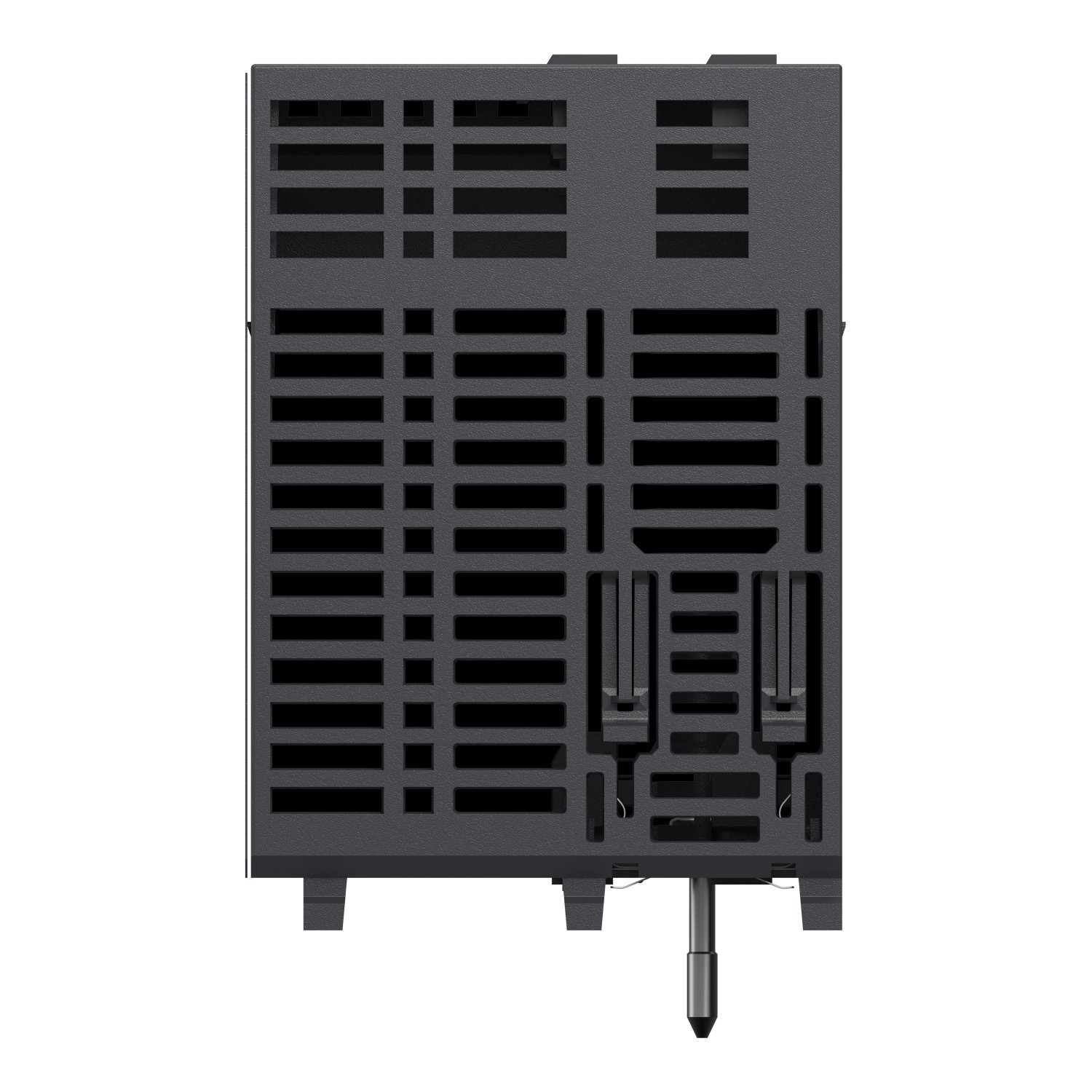

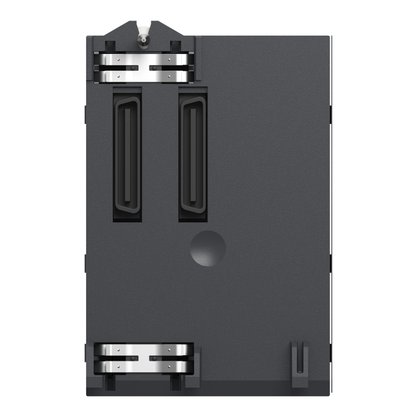

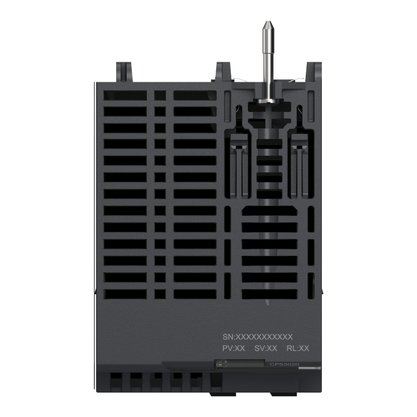

BMXCPS3020 - MODULO X80 - FONTE 24/48VDC - 31.2W

Principal

Linha de produto

Modicon X80

Tipo de produto ou componente

Módulo da fonte de alimentação

backplane compatibility

Not compatible with BMEXBP..02

tensão primária

24...48 V isolado

Tipo do circuito de alimentação

CC

potência secundária

15 W 3,3 V CC fonte de alimentação lógica do módulo E/S
31,2 W 24 V CC processador e fonte de alimentação do módulo E/S

Complementar

limite da tensão primária

18..0,620,4 V

corrente de entrada

0,83 A 48 V
1,65 A 24 V

corrente de irrupção

30 A 24 V
60 A 48 V

I²t na ativação

1 A².s 24 V
3 A².s 48 V

It na ativação

0,2 A.s 24 V
0,3 A.s 48 V

confiabilidade MTBF

4600000 H

tipo de proteção

Fusível interno não acessível para circuito primário
Proteção de sobrecarga para circuito secundário, fonte de alimentação com sensor de 24 V
Proteção contra sobretensão para circuito secundário, fonte de alimentação com sensor de 24 V
Proteção contra curtos-circuitos para circuito secundário, fonte de alimentação com sensor de 24 V

corrente na tensão secundária

1,3 A 24 V CC processador e fonte de alimentação do módulo E/S
4,5 A 3,3 V CC fonte de alimentação lógica do módulo E/S

Máxima dissipação de energia em W

8,5 W

LED de status de indicação

1 LED (Verde) tensão do rack OK

Tipo de controle

Reinício a frio do botão de pressão REPOR

conexão elétrica

Borne 2 pino(s)relé de alarme
Borne 5 pino(s)alimentação da linha, aterramento de proteção

Maximum cable distance between devices

10 m cabo da fonte de alimentação cobre 1,5 mm²
15 m cabo da fonte de alimentação cobre 2,5 mm²

resistência de isolamento

>= 10 MOhm primária/terra
>= 10 MOhm primária/secundária

Peso líquido

0,34 kg
