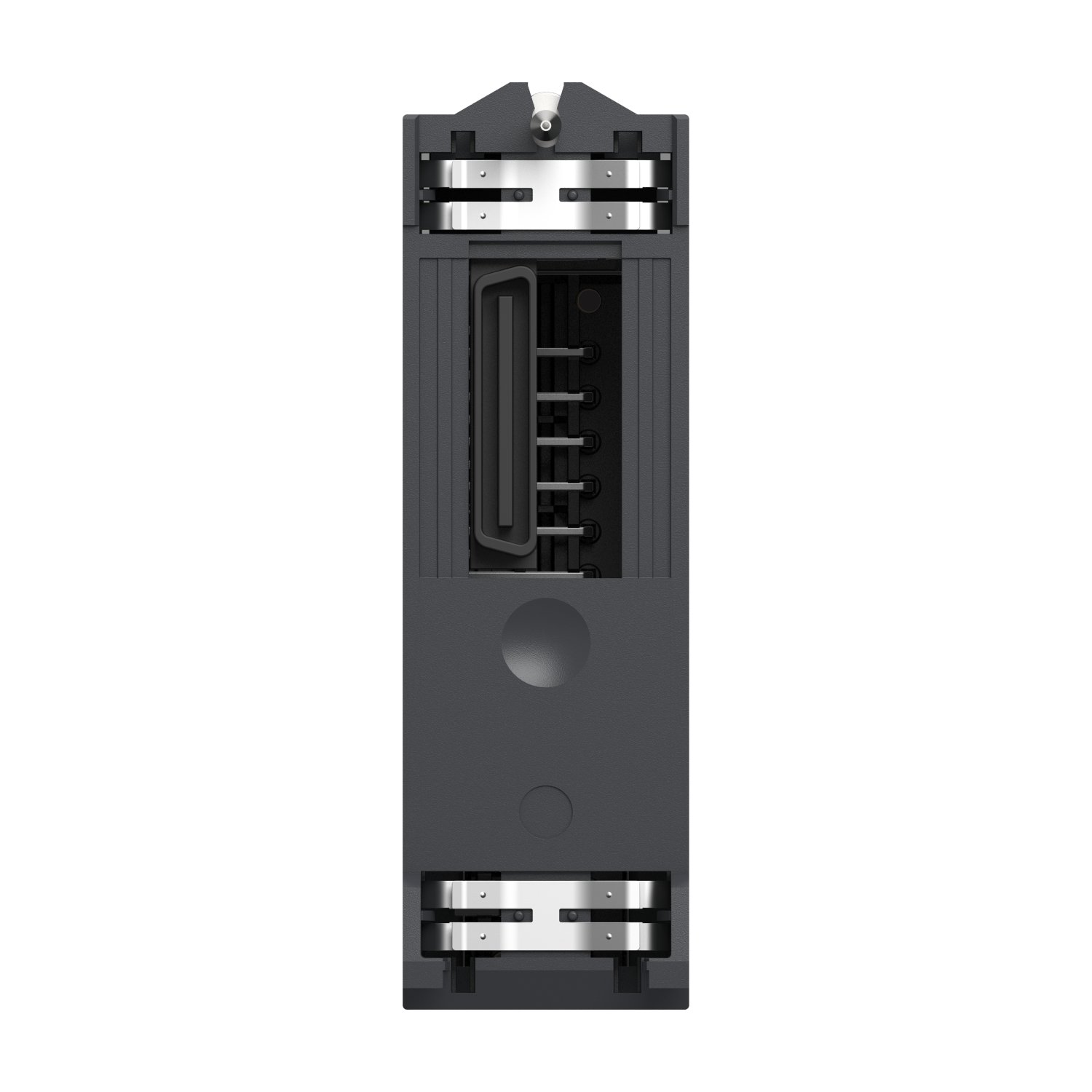

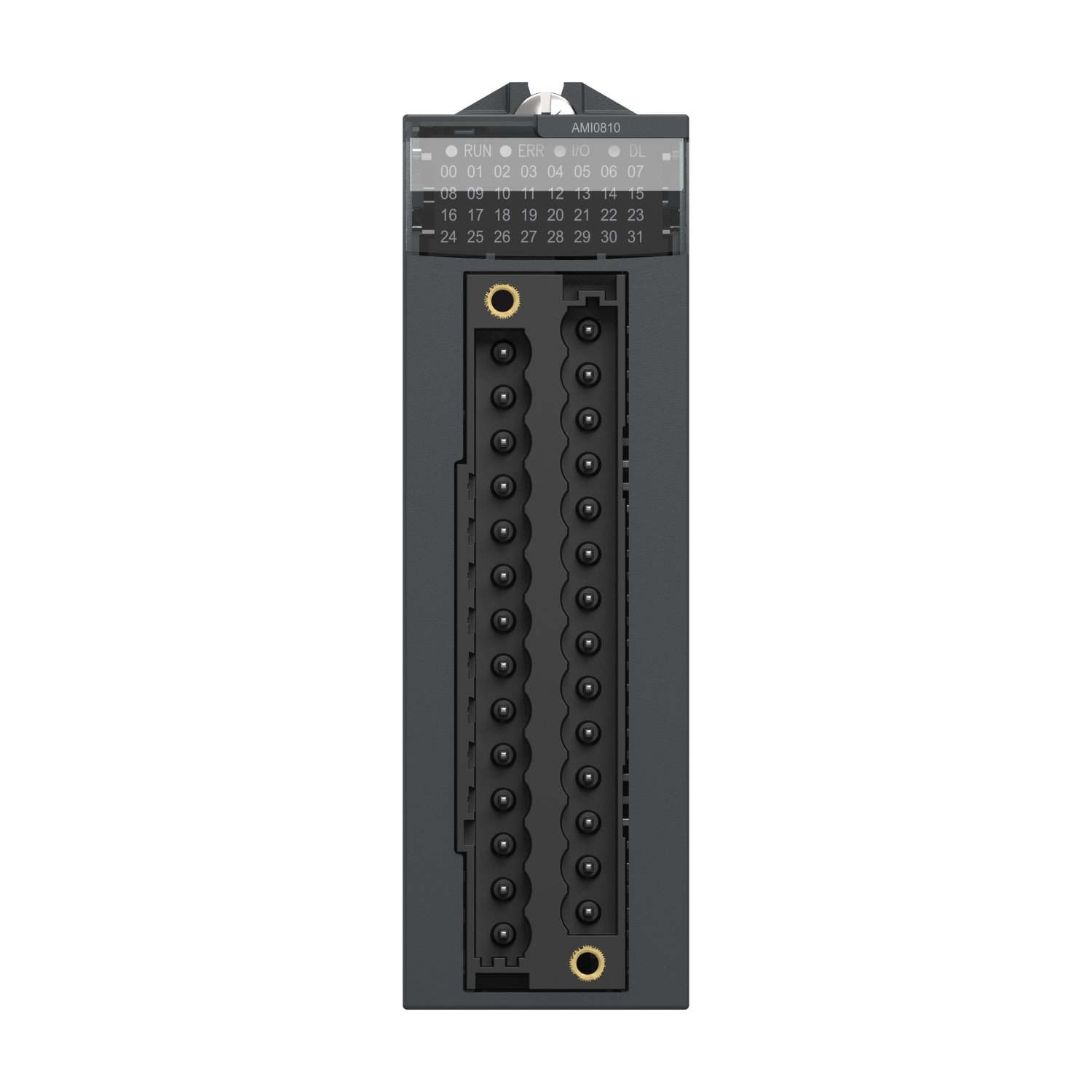

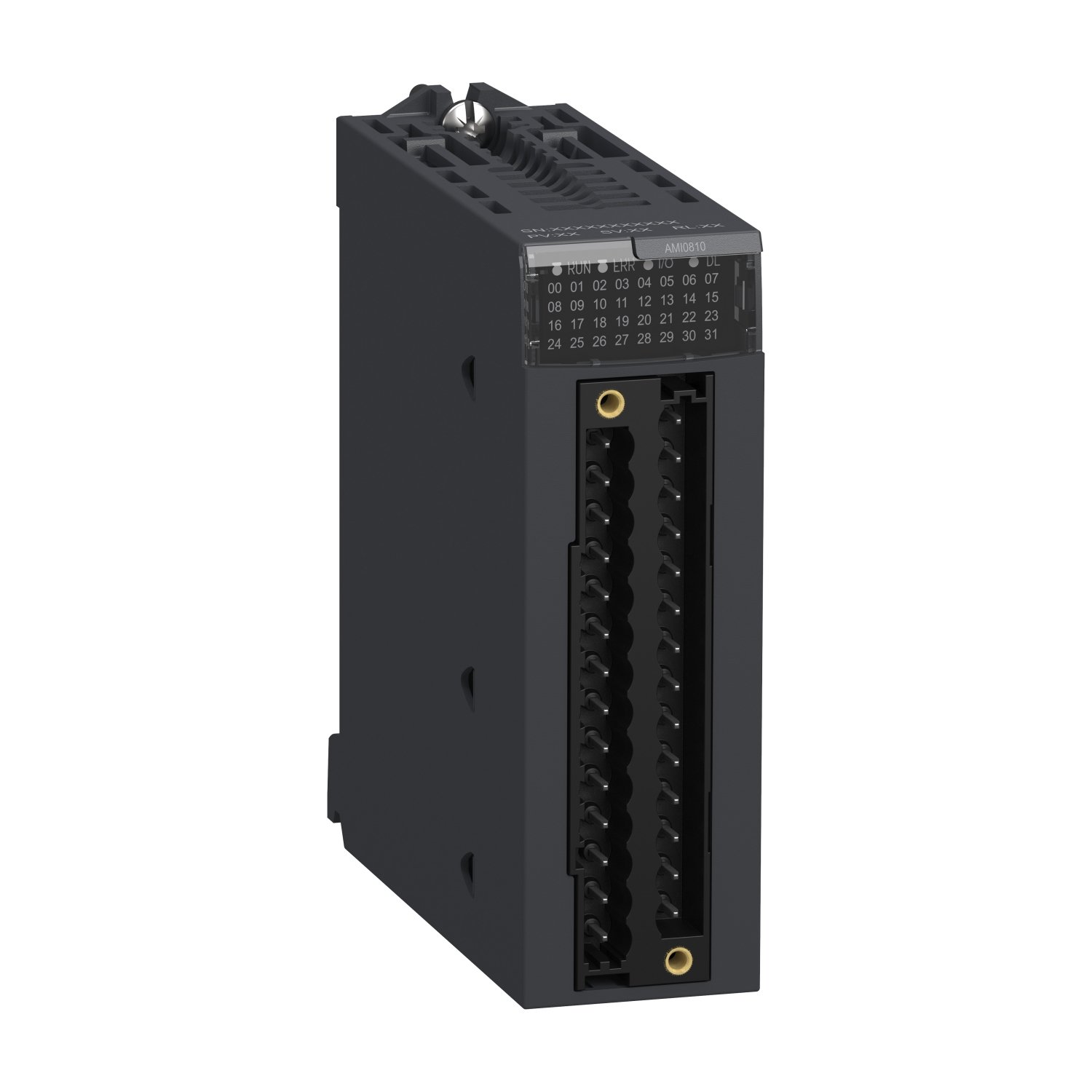

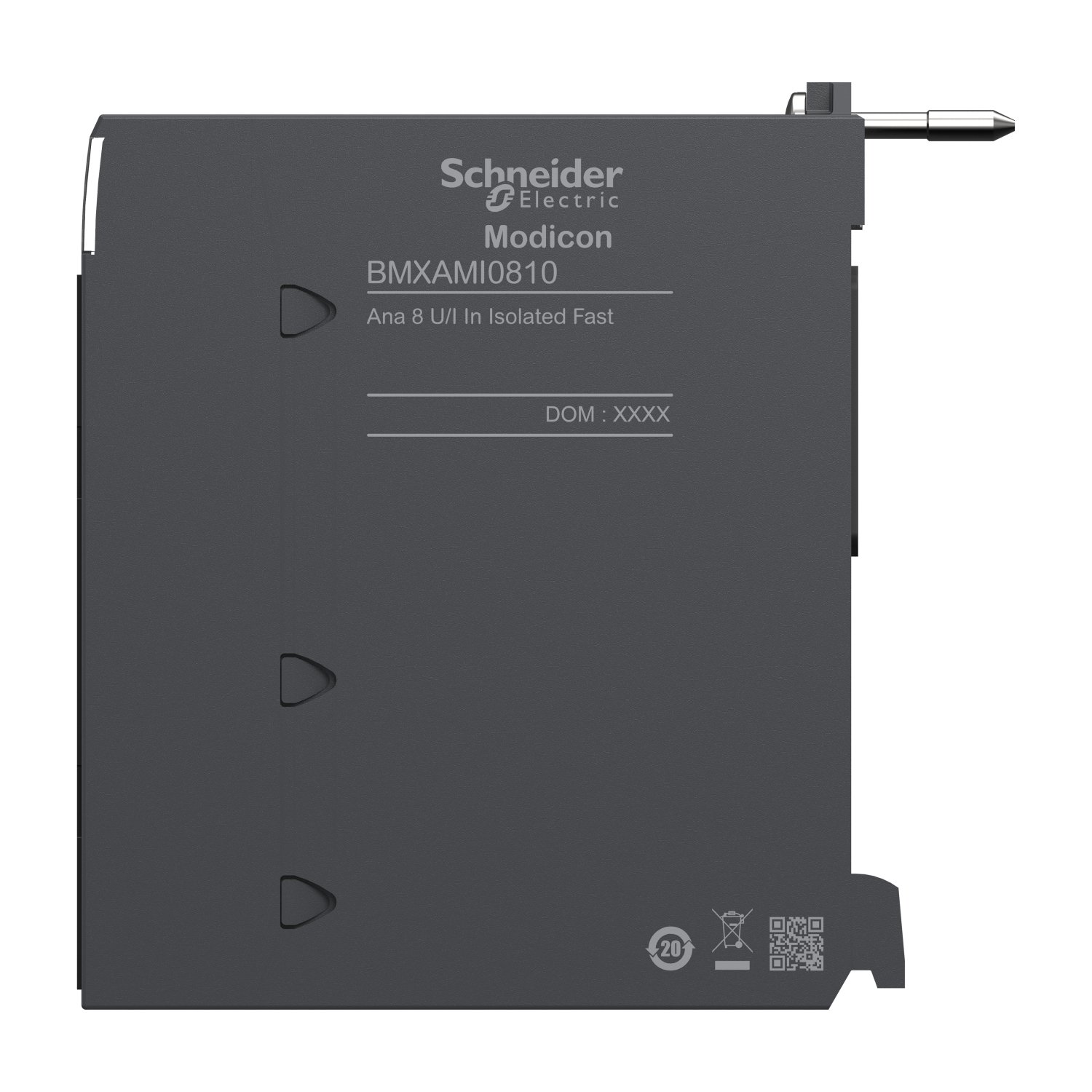

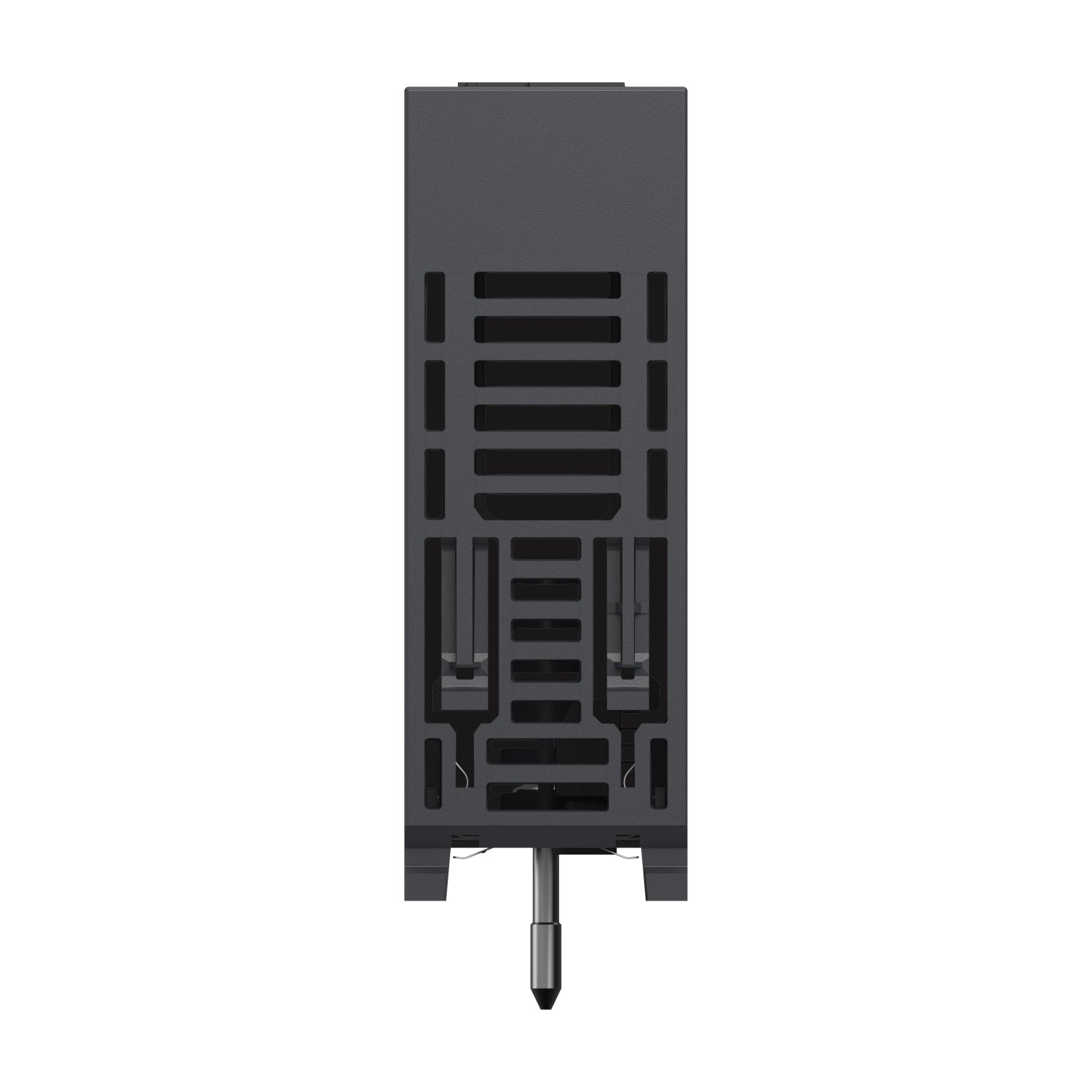

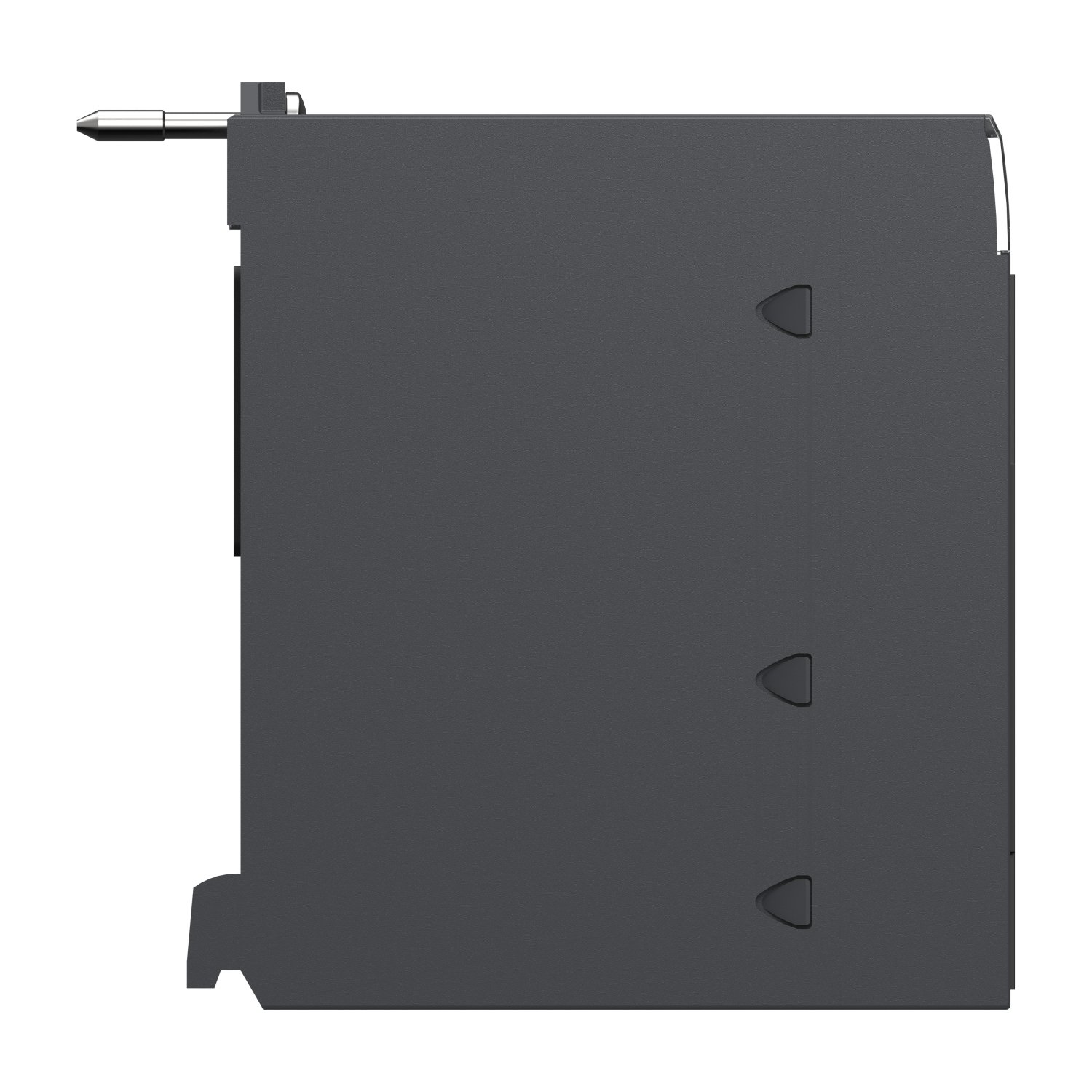

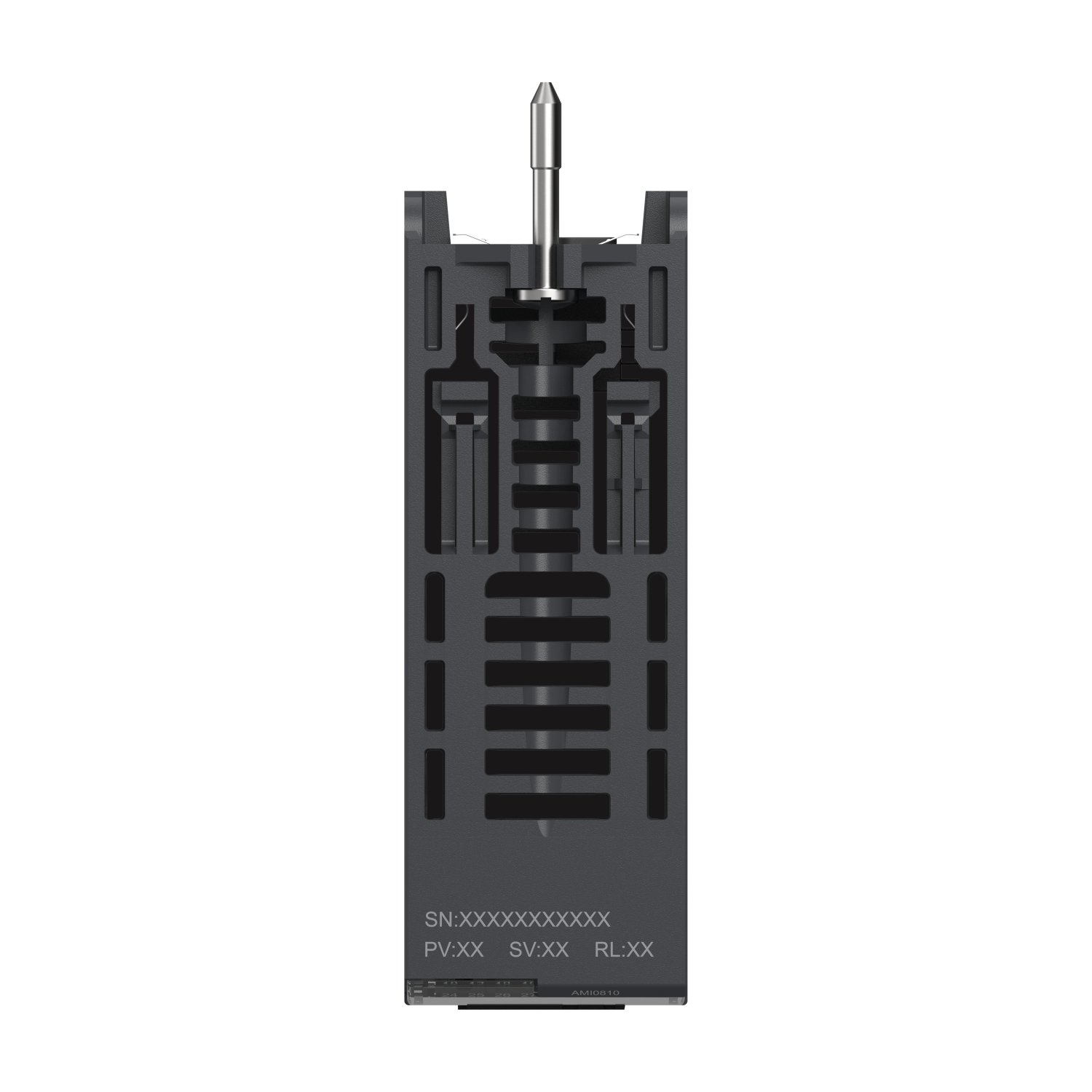

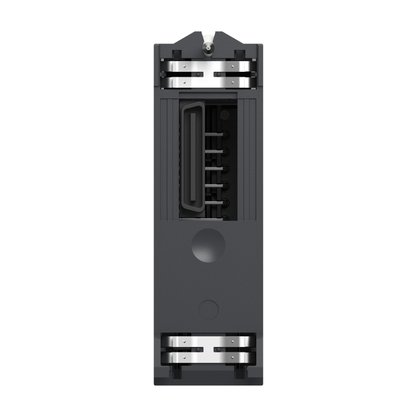

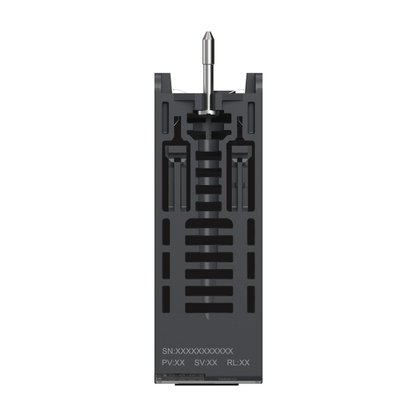

BMXAMI0810 - MODULO X80 - 8 ENTRADAS ANALOG. HS ISOL. MULTIRANGE - V/I - 16BIT

Cod. do Produto: 52003

-39% de desconto

BMXAMI0810 - MODULO X80 - 8 ENTRADAS ANALOG. HS ISOL. MULTIRANGE - V/I - 16BIT

Cod. do Produto: 52003

De: R$ 7.632,82 Por: R$ 4.583,90 Mais formas de pagamento

3x de R$ 1.527,97 sem juros no cartão de crédito ou até 12x de R$ 464,54 no cartão de crédito

R$ 4.354,70 à vista no pix (5% Desconto) Economize R$ 229,20
R$ 4.515,14 à vista no boleto (1.5% Desconto) Economize R$ 68,76

De: R$ 7.632,82 Por: R$ 4.583,90

Selecione Cor e Tamanho
- Tamanho:
  Selecione o Tamanho
  - Único
- Cor:
  Selecione a Cor
  - Único Único
Garantia: 18 Meses pelo Fabricante

Loja Segura

Compre Pelo WhatsApp

Calcule Frete e Prazo

Descrição do Produto

Somos distribuidores autorizados da Schneider Electric

Este módulo de entrada analógica isolada faz parte da linha Modicon X80, uma oferta de módulos comuns de entrada/saída e de comunicação, fontes de alimentação e racks para Modicon M340 e Modicon M580. Este produto é composto por 8 canais de entrada. Este produto cumpre os requisitos de tratamento "TC" (tratamento para todos os climas) e pode operar em temperaturas que variam de 0°C a +60°C/32°F a 140°F. Os módulos Modicon X80 fornecem um ambiente único para a implementação de módulos de E/S em arquiteturas de automação, reduzindo os custos de estoque, manutenção e treinamento de peças sobressalentes. Ele ocupa um único slot no rack e tem uma carcaça que fornece proteção IP 20 aos componentes eletrônicos. Este produto tem classificação IP20 e oferece 903120 horas de MTBF. Este módulo analógico tem um peso de 0,175kg e dimensões de 32x100x86mm. Este módulo atende às necessidades de aplicações em transporte, água e esgoto, bens de consumo embalados, mineração, minerais e metais, geração de energia, energias e produtos químicos, e data centers. Este produto é certificado pela CE, UL, CSA, RCM, EAC, UKCA, Marinha Mercante e atende as normas EN 61000-6-5, EN 61850-3. Este módulo é compatível com CLPs Modicon M340, M580 (E/S local ou remota) com uma caixa de 28 vias, braçadeira com parafuso ou bloco de terminal removível do tipo mola. O produto deve ser instalado no rack e fixado com 2 parafusos.

Especificações

Principal
Linha de produto	Modicon X80
Tipo de produto ou componente	Módulo de entrada analógica
conexão elétrica	28 vias Borne
Isolation between channels	Isolado
nível de entrada	Nível alto
Número de entrada analógica	8
tipo da entrada analógica	Corrente +/- 20 mA Corrente 0..20 mA Corrente 4...20 mA Tensão +/- 10 V Tensão +/- 5 V Tensão 0..10 V Tensão 0..0,5 V Tensão 1..0,5 V

Complementar
conversão analógica/digital	16 bits
resolução de entrada analógica	15 bits + sinal
sobrecarga permitida em entradas	+/- 30 mA 0..20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V +/- 5 V +/- 30 V 0..10 V +/- 30 V 0..0,5 V +/- 30 V 1..0,5 V +/- 30 mA +/- 20 mA
impedância de entrada	10 MOhm em modo de tensão 250 Ohm + 3.6....50 Resistência de protecção interna Ohm no modo actual
precisão da conversão interna do resistor	0,1% - 15 ppm/°C
tipo de filtro	Filtragem digital de primeira ordem
tempo do ciclo de leitura rápida	1 ms + 1 ms x número de canais utilizados
tempo do ciclo de leitura nominal	9 ms para 8 canais
erro de medição	<= 0,1% da escala completa +/- 10 V 0..0,60 ℃ <= 0,1% da escala completa +/- 5 V 0..0,60 ℃ <= 0,1% da escala completa 0..10 V 0..0,60 ℃ <= 0,1% da escala completa 0..0,5 V 0..0,60 ℃ <= 0,1% da escala completa 1..0,5 V 0..0,60 ℃ <= 0,3% da escala completa +/- 20 mA 0..0,60 ℃ <= 0,3% da escala completa 0..20 mA 0..0,60 ℃ <= 0,3% da escala completa 4...20 mA 0..0,60 ℃ 0,15% da escala completa +/- 20 mA 25 ℃ 0,15% da escala completa 0..20 mA 25 ℃ 0,15% da escala completa 4...20 mA 25 ℃ 0,075% da escala completa +/- 10 V 25 ℃ 0,075% da escala completa 0..10 V 25 ℃ 0,075% da escala completa 0..0,5 V 25 ℃ 0,075% da escala completa 1..0,5 V 25 ℃ 0,075% da escala completa +/- 5 V 25 ℃
derivação de temperatura	30 ppm/°C +/- 10 V 30 ppm/°C +/- 5 V 30 ppm/°C 0..10 V 30 ppm/°C 0..0,5 V 30 ppm/°C 1..0,5 V 50 ppm/°C +/- 20 mA 50 ppm/°C 0..20 mA 50 ppm/°C 4...20 mA
Minimum crosstalk attenuation	80 dB
Common mode rejection	80 dB
formato do valor digital	- 32768 a + 32767 na escala máxima de utilizador +/- 10000 por predefinição
tensão de isolamento	300 V CC entre canais 1400 V CC Entre canais e terra 1400 V CC Entre canais e barramento
resolução de medição	0,36 mV +/- 10 V 0,36 mV 0..10 V 0,36 mV 0..0,5 V 0,36 mV 1..0,5 V 0,36 mV +/- 5 V 1,4 µA +/- 20 mA 1,4 µA 0..20 mA 1,4 µA 4...20 mA
valor máximo de conversão	+/- 11,4 V +/- 10 V +/- 11,4 V 0..10 V +/- 11,4 V 0..0,5 V +/- 11,4 V 1..0,5 V 0..0,30 mA +/- 20 mA 0..0,30 mA 0..20 mA 0..0,30 mA 4...20 mA 0..0,30 mA +/- 5 V
confiabilidade MTBF	900000 H
altitude de funcionamento	0...2000 m 2000...5000 m com
LED de status de indicação	1 LED (Verde) EXECUÇÃO 1 LED por canal (Verde) diagnóstico do canal 1 LED (Vermelho) ERR 1 LED (Vermelho) E/S
Peso líquido	0,165 kg
consumo de potência em W	1,06 W 24 V CC Típico 1,50 W 24 V CC Máximo 0,32 W 3,3 V CC Típico 0,48 W 3,3 V CC Máximo
consumo de corrente	150 mA a 3,3 V CC 54 mA a 24 V CC

Garantia

18 Meses pelo Fabricante

Manuais

DATASHEET - Download
