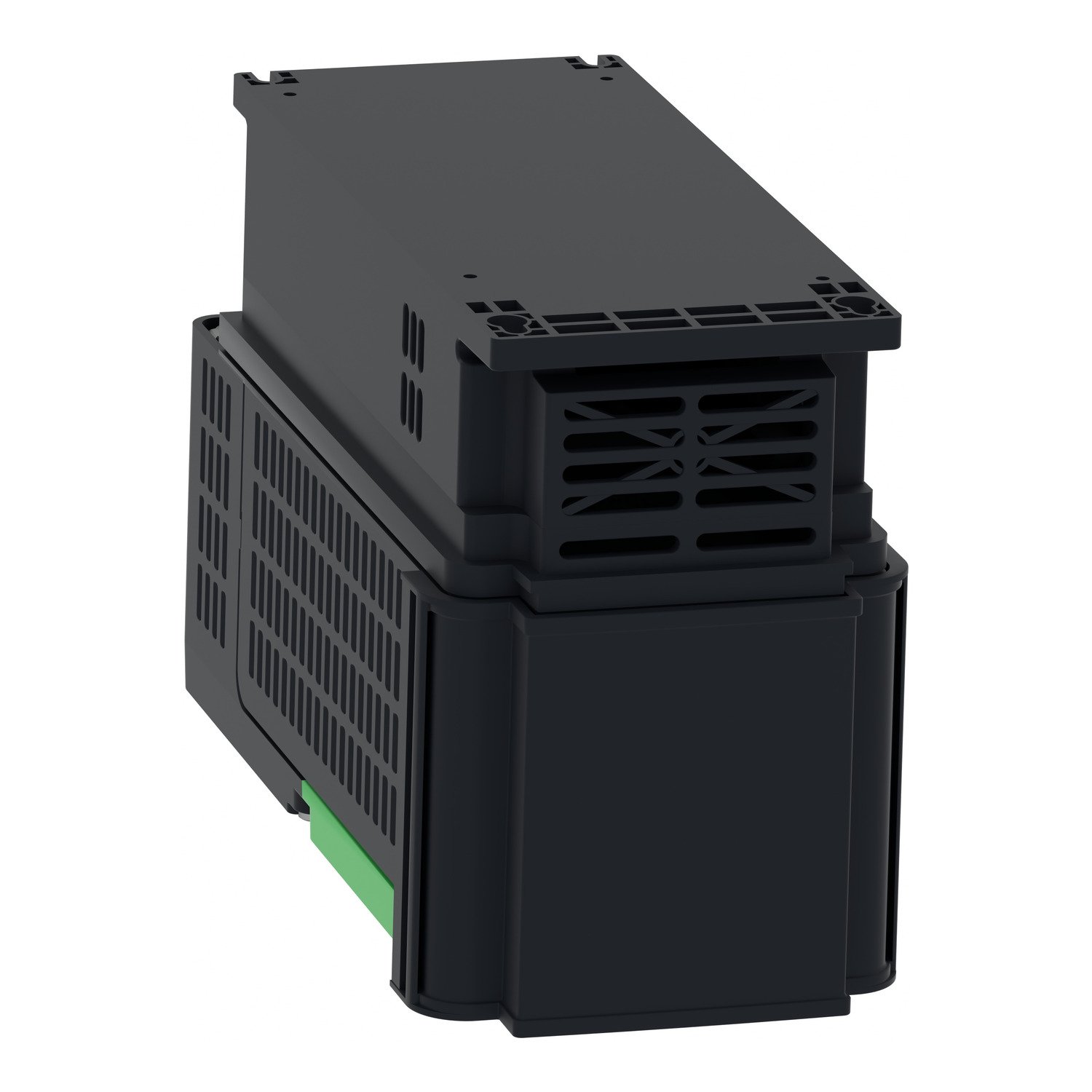

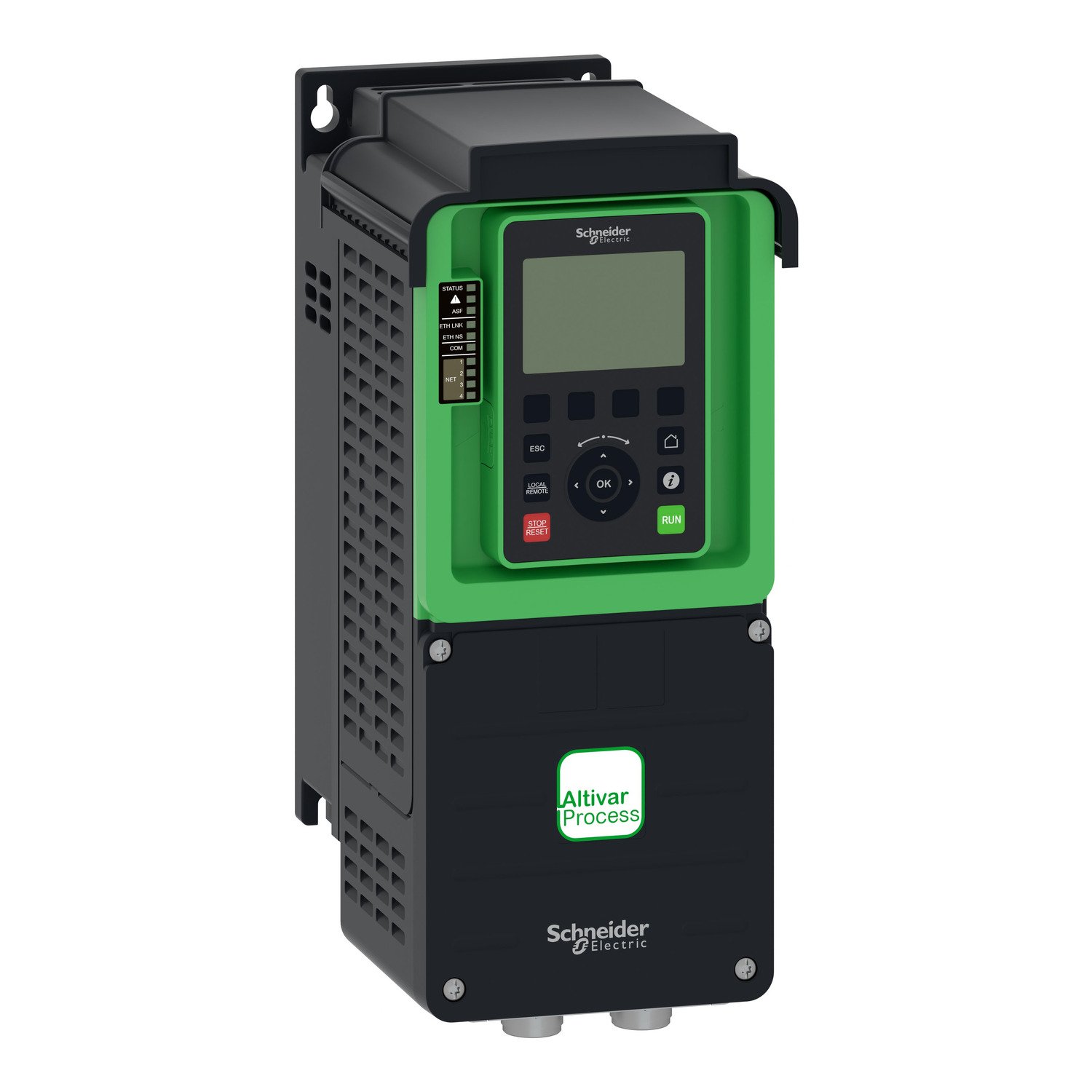

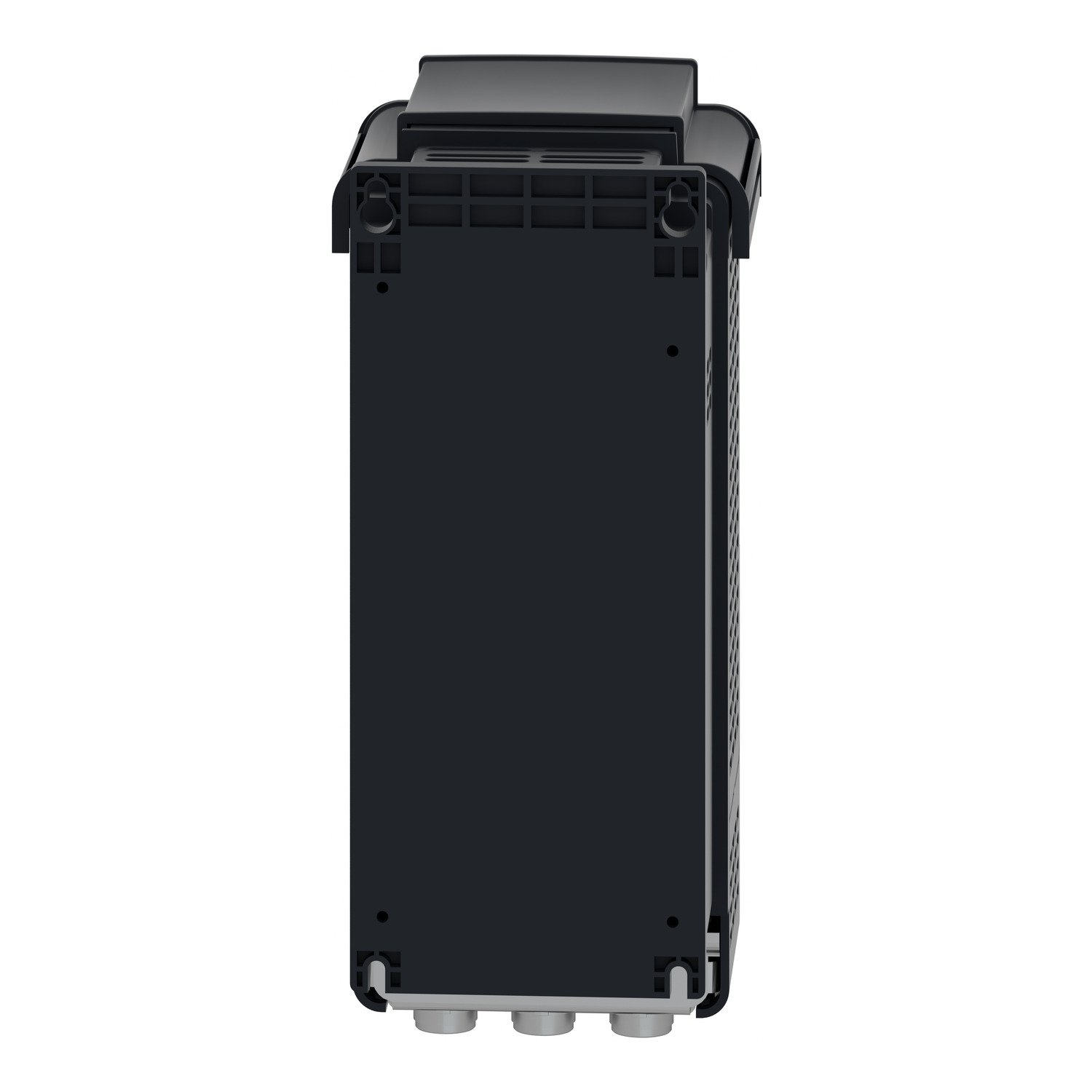

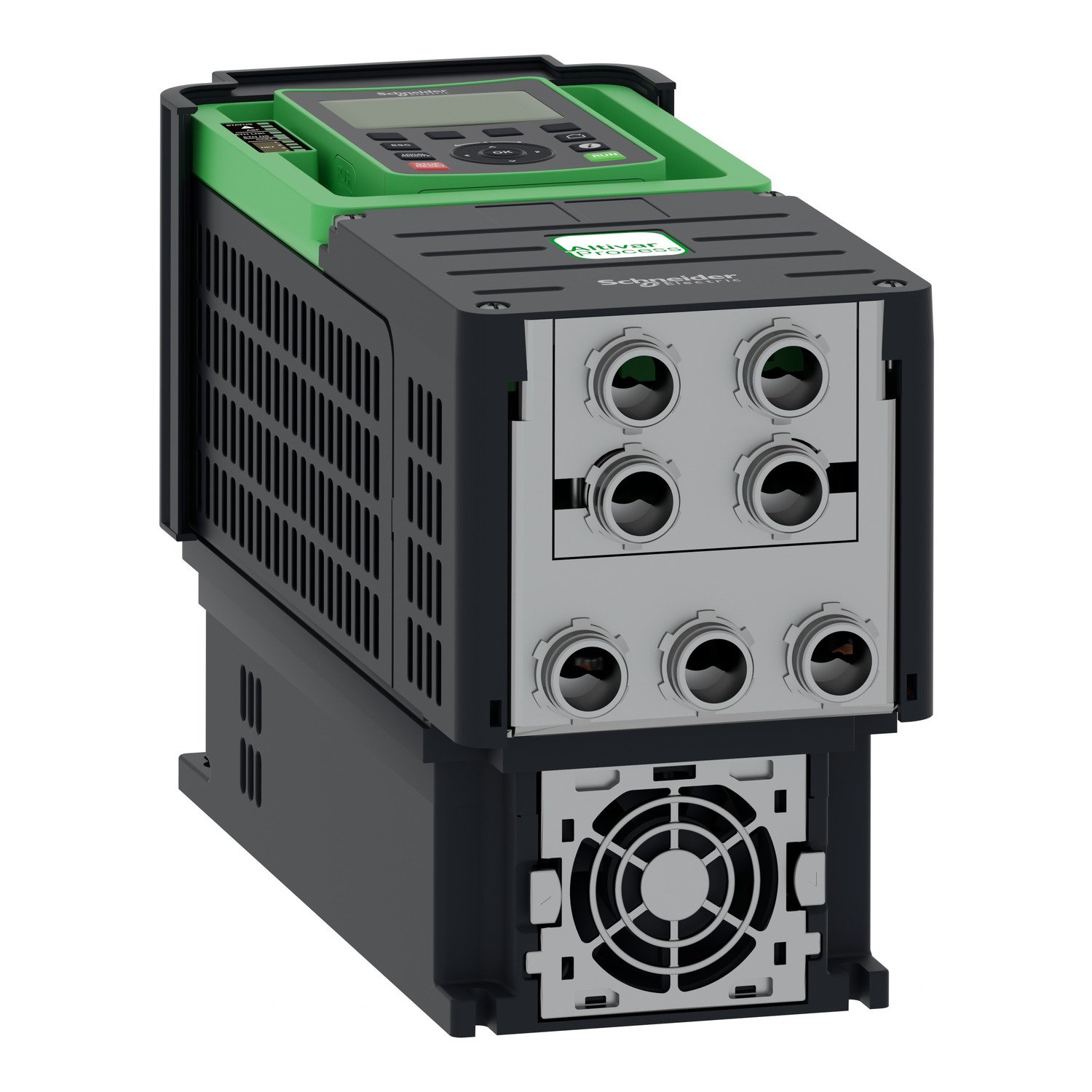

ATV630U55N4 - INVERSOR DE FREQUÊNCIA SCHNEIDER 7CV 5.5 KW - 380-480 VAC TRIFÁSICO

Principal

Linha de produto

ATV600 Processo Altivar

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Processo e utilidades

Nome abreviado do dispositivo

ATV630

variante

Versão padrão

Destino do produto

Motores assíncronos
Motores síncronos

filtro EMC

Integrado com 50 m max cabo do motor para IEC 61800-3 categoria C2
Integrado com 150 m max cabo do motor para IEC 61800-3 category C3

grau de proteção IP

IP21 conforme IEC 61800-5-1
IP21 conforme IEC 60529

Tensão nominal de alimentação [Us]

380 ... 480 V

grau de proteção

UL tipo 1 para UL 508C

tipo de resfriamento

Convecção forçada

frequência de alimentação

50..60 Hz - 5...5 %

tensão nominal de fornecimento [Us]

380 ... 480 V - 15...10 %

alimentação do motor kW

5,5 kW (direito normal)
4 kW (trabalho pesado)

alimentação do motor cv

7,5 hp direito normal
5 hp trabalho pesado

corrente da linha

10,4 A a 380 V (direito normal)
9,1 A a 48 V (direito normal)
8 A a 380 V (trabalho pesado)
7,2 A a 48 V (trabalho pesado)

linha potencial Isc

50 kA

potência aparente

7,6 kVA a 48 V (direito normal)
6 kVA a 48 V (trabalho pesado)

corrente de saída contínua

12,7 A a 4 kHz of direito normal
9,3 A a 4 kHz of trabalho pesado

perfil de controle de motor assíncrono

Configuração de fábrica
Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática)
Controle vetorial de fluxo sem realimentação

perfil de controle de motor síncrono

Motor de imã permanente
Motor de relutância síncrona

frequência de saída do propulsor de velocidade

0,1…500 Hz

frequência de comutação nominal

4 kHz

frequência de comutação

2...12 kHz ajustável
4...12 kHz com

função de segurança

STO (remoção de torque seguro) SIL 3

lógica de entrada digital

16 velocidades pré-selecionadas

Protocolo da porta de comunicação

Modbus serial
Modbus TCP
Ethernet

placa de opção

Slot A: módulo de comunicação, Profibus DP V1
Slot A: módulo de comunicação, Profinet
Slot A: módulo de comunicação, DeviceNet
Slot A: módulo de comunicação, Modbus TCP / Ethernet / IP
Slot A: módulo de comunicação, "daisy chain" CANopen RJ45
Slot A: módulo de comunicação, CANopen SUB-D 9
Slot A: módulo de comunicação, CANopen terminais de parafuso
Slot A / slot B: módulo de extensão analógico e digital I / O
Slot A / slot B: módulo de extensão de relé de saída
Slot A: módulo de comunicação, Ethernet IP / Modbus TCP / MD-Link
Módulo de comunicação, BACnet MS / TP
Módulo de comunicação, Ethernet Powerlink
