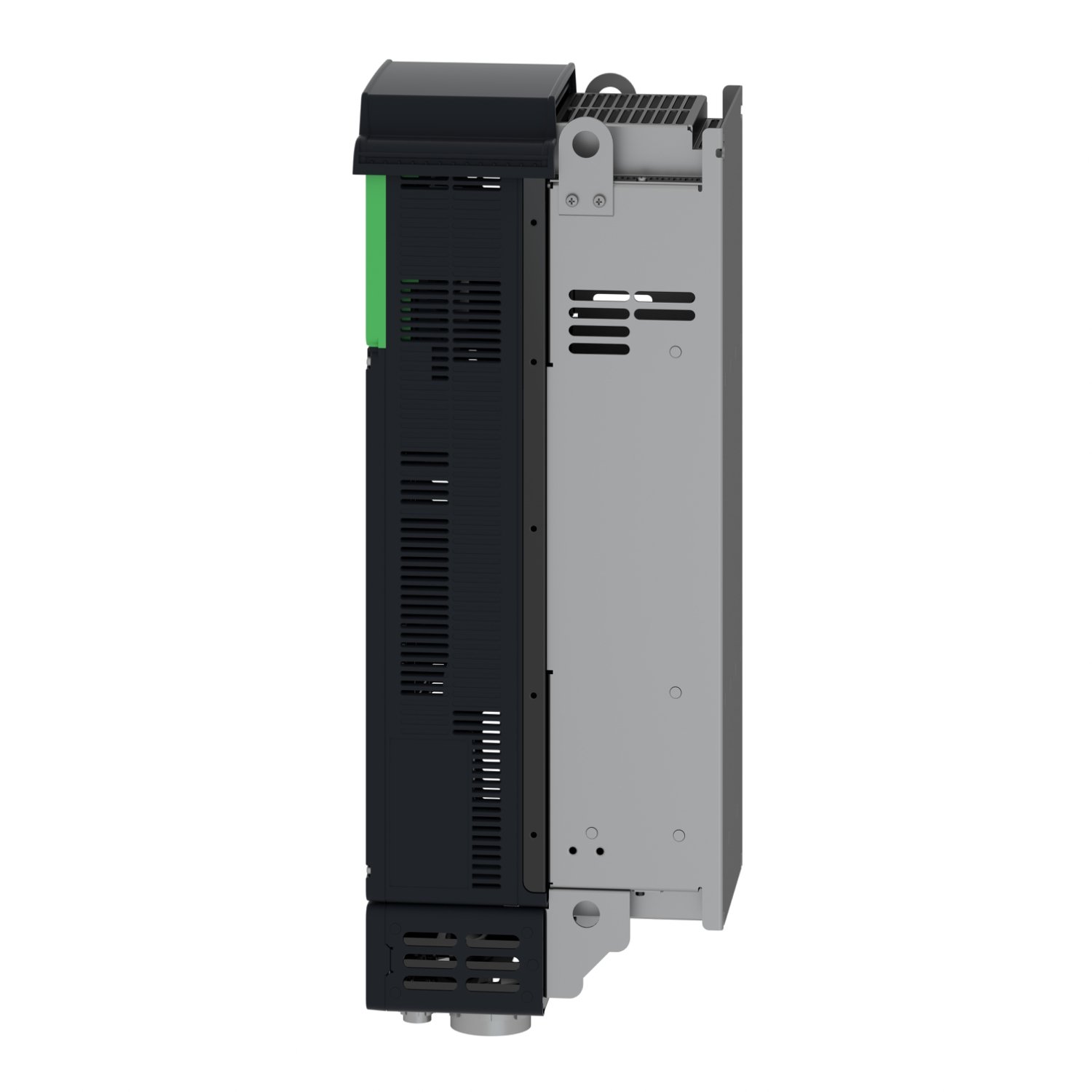

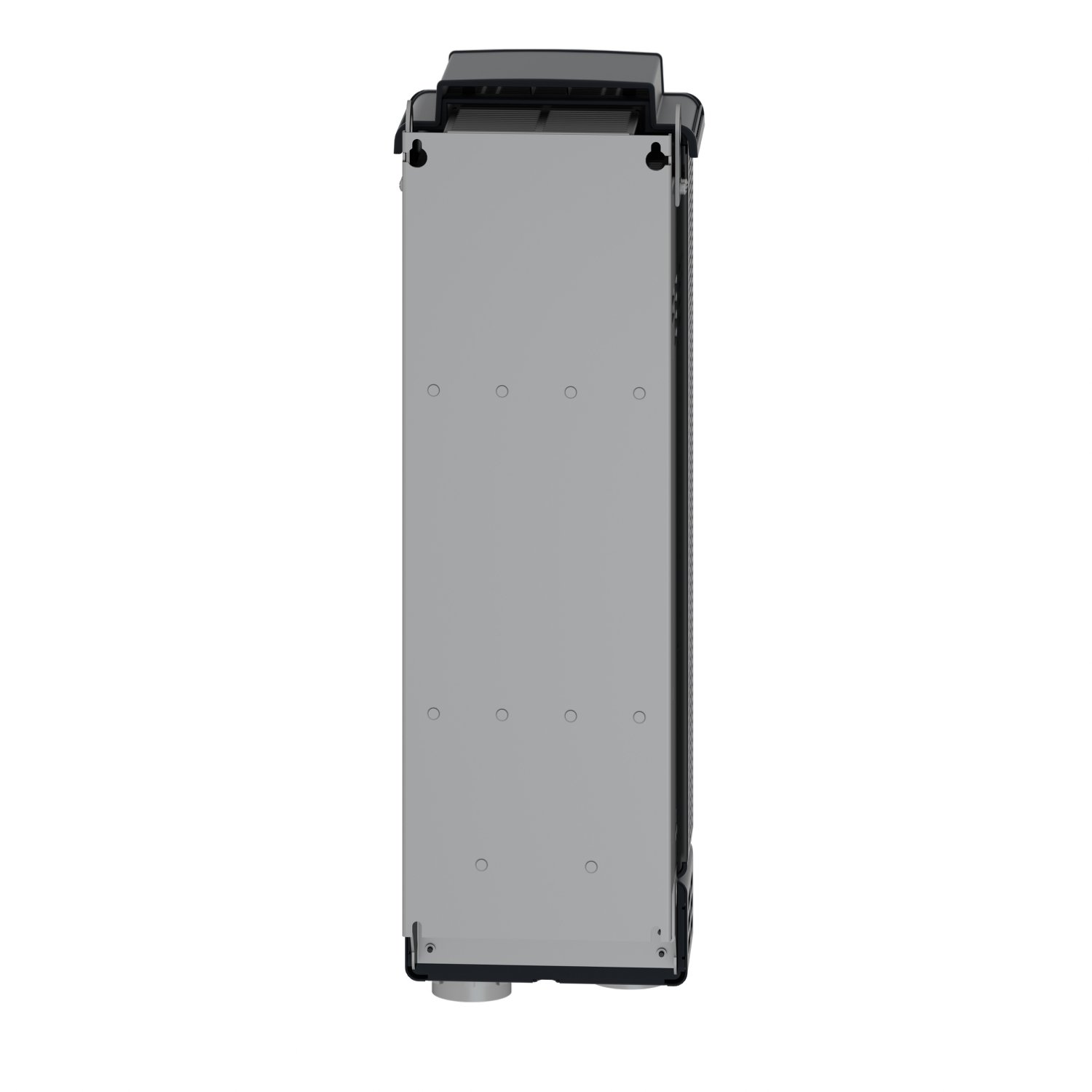

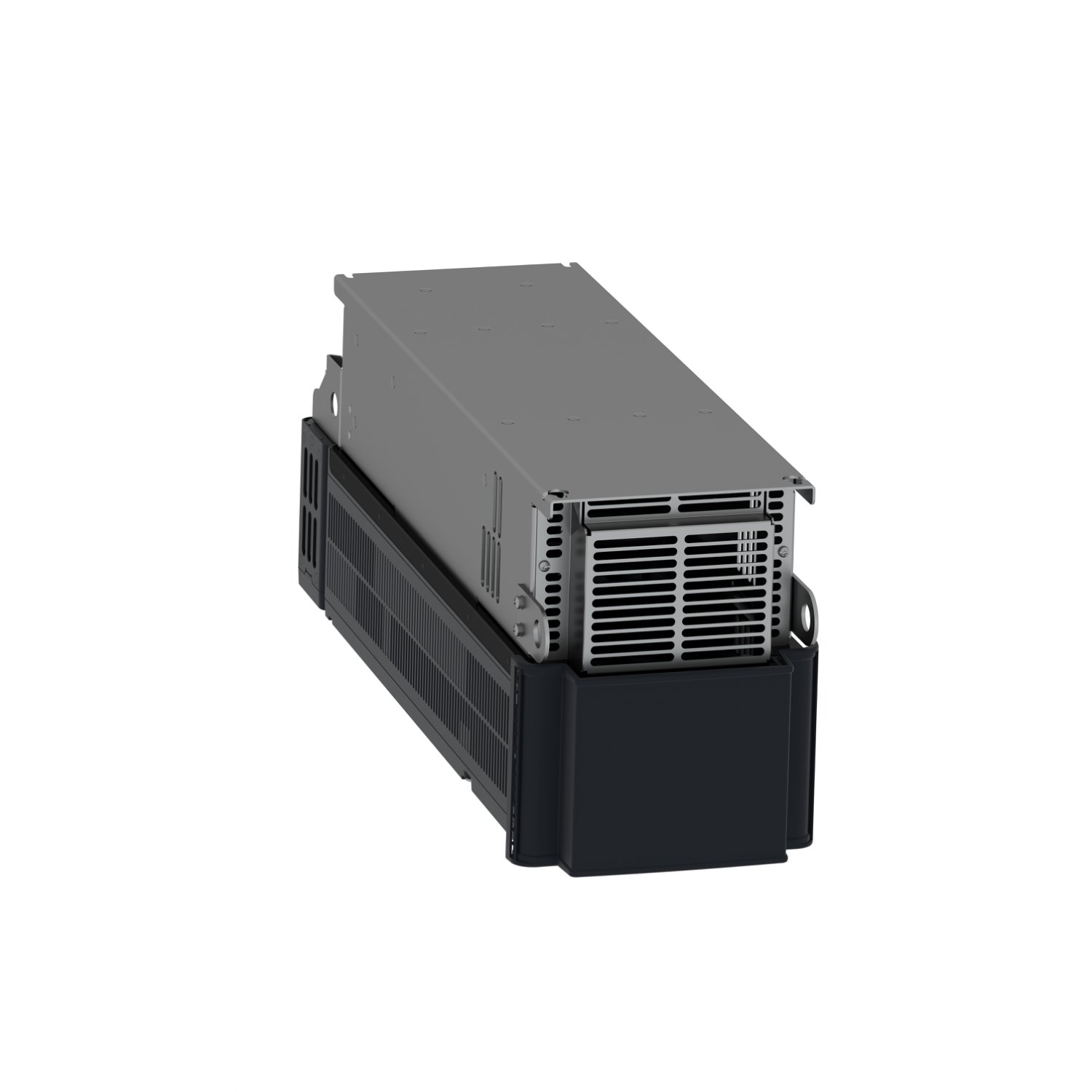

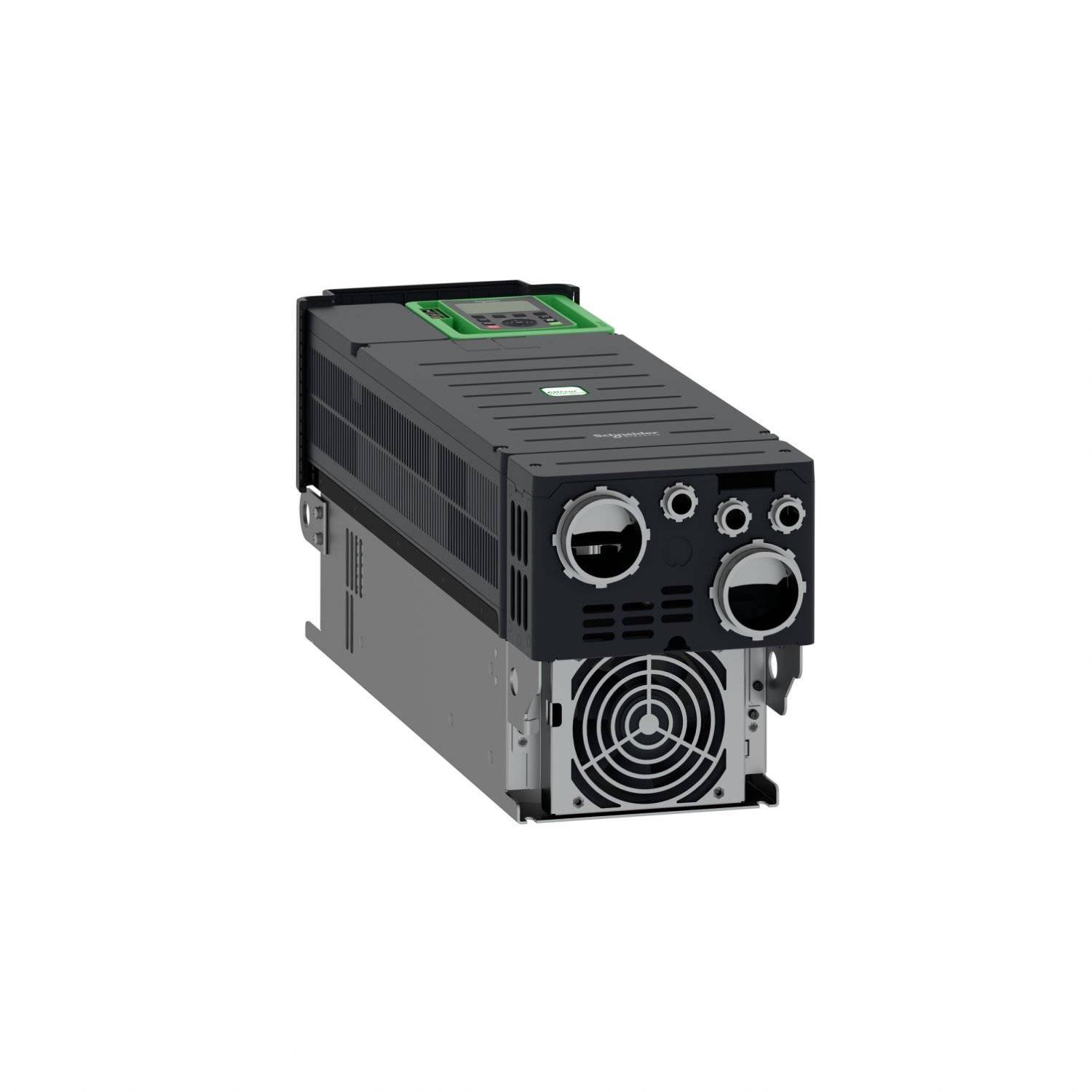

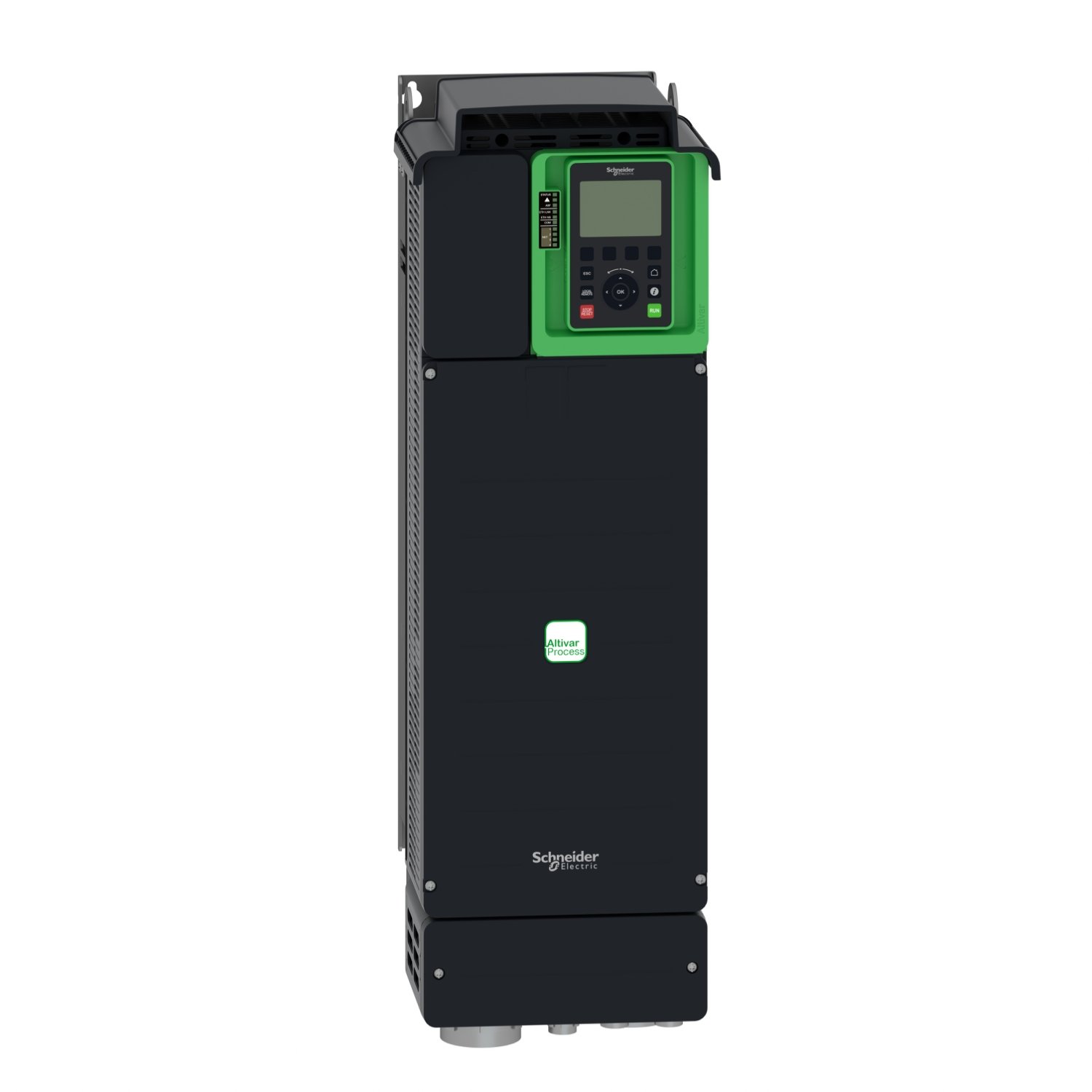

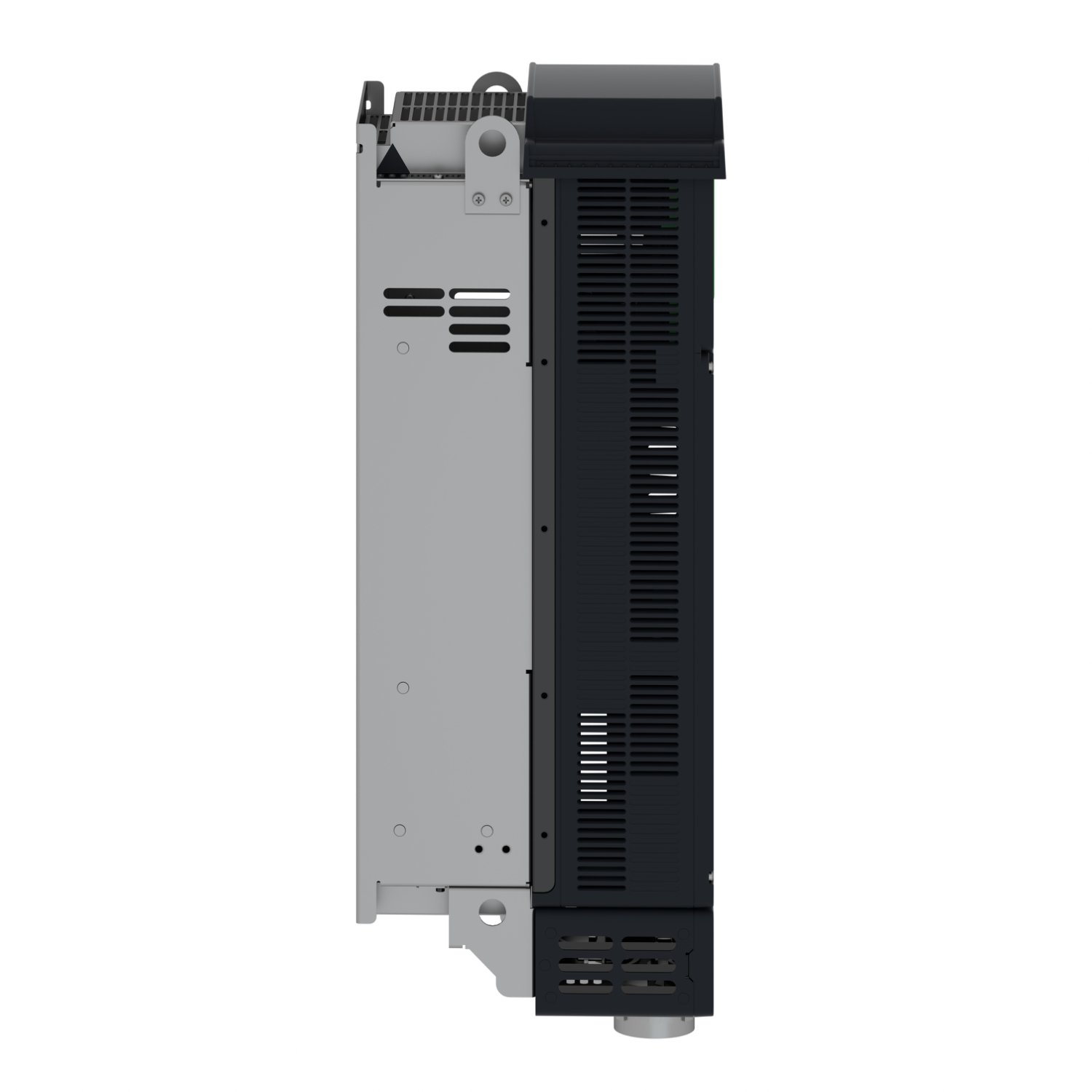

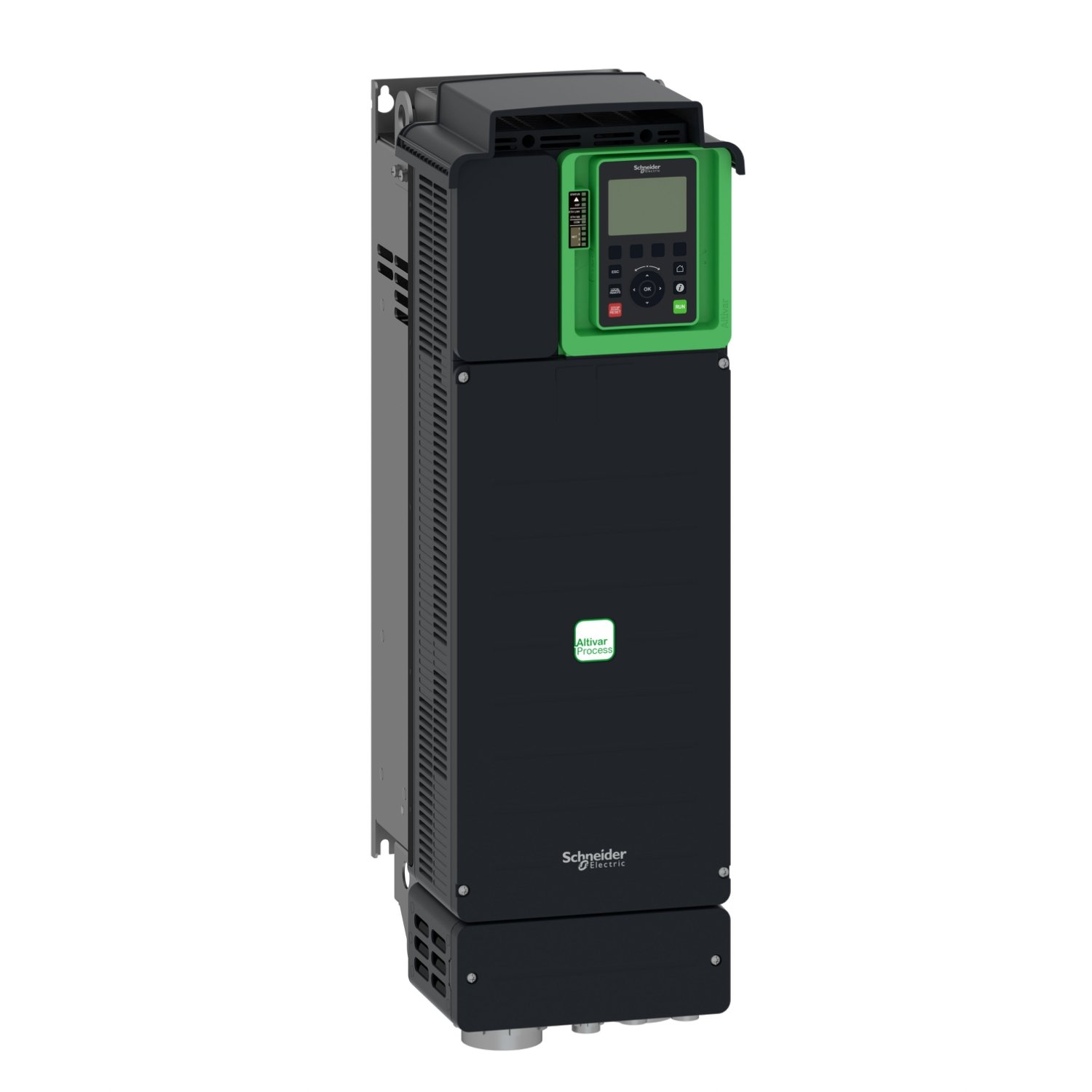

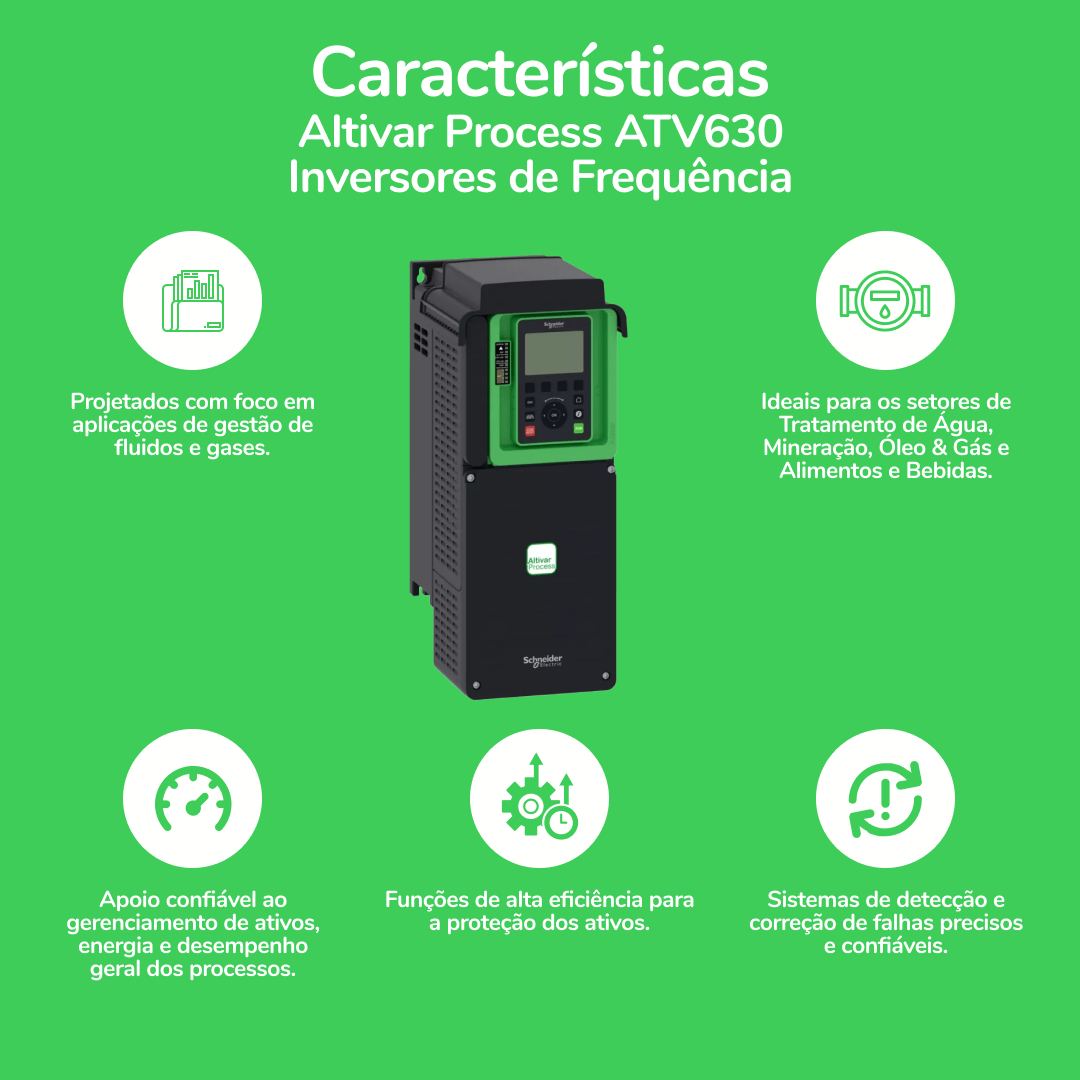

ATV630D37N4 - INVERSOR DE FREQUÊNCIA SCHNEIDER 50CV 37 KW 380-480 VAC TRIFÁSICO

Principal

Gama de produtos

Altivar Process ATV600

Tipo de produto ou componente

Variador de velocidade

aplicação específica do produto

Processo e infraestruturas

nome curto do aparelho

ATV630

variante

Versão standard

destino do produto

Motores assíncronos
Motores síncronos

filtro EMC

Integrado com 50 m comprimento máximo do cabo motorem conformidade com EN/IEC 61800-3 categoria C2
Integrado com 150 m comprimento máximo do cabo motorem conformidade com EN/IEC 61800-3 categoria C3

grau de proteção IP

IP21em conformidade com IEC 61800-5-1
IP21em conformidade com IEC 60529

[Us] tensão nominal de alimentação

380...480 V

grau de protecção

UL Tipo 1em conformidade com UL 508C

tipo de arrefecimento

Convexão forçada

frequência de alimentação

50...60 Hz - 5...5 %

[Us] tensão de alimentação nominal

380...480 V - 15...10 %

alimentação do motor kW

37 kW serviço standard (ligeira sobrecarga))
30 kW trabalho pesado (aplicação indústrial))

alimentação do motor hp

50 hp serviço standard (ligeira sobrecarga)
40 hp trabalho pesado (aplicação indústrial)

corrente de linha de curto-circuito prevista Icc

66,2 A a 380 V serviço standard (ligeira sobrecarga))
57,3 A a 480 V serviço standard (ligeira sobrecarga))
54,8 A a 380 V trabalho pesado (aplicação indústrial))
48,3 A a 480 V trabalho pesado (aplicação indústrial))

corrente de linha de curto-circuito prevista Icc

50 kA

potência aparente

47,6 kVA a 480 V serviço standard (ligeira sobrecarga))
40,2 kVA a 480 V trabalho pesado (aplicação indústrial))

corrente de saída contínua

74,5 A a 4 kHz para serviço standard (ligeira sobrecarga)
61,5 A a 4 kHz para trabalho pesado (aplicação indústrial)

perfil de controlo de motor assíncrono

Binário variável standard
Binário constante standard
Modo de binário optimizado

perfil de controlo de motor síncrono

Motor de imans permanentes
Motor de relutância síncrona

frequência de saída do propulsor de velocidade

0,1…500 Hz

frequência de comutação nominal

4 kHz

frequência de comutação

2...12 kHz ajustável
4...12 kHz com fator de desclassificação

função de segurança

STO ("safe torque off") SIL 3

lógica de entrada discreta

16 velocidades pré-seleccionadas

protocolo da porta de comunicação

Ethernet
Modbus TCP
Modbus série

placa de opção

Ranhura A módulo de comunicação, Profibus DP V1
Ranhura A módulo de comunicação, Profinet
Ranhura A módulo de comunicação, DeviceNet
Ranhura A módulo de comunicação, Modbus TCP/EtherNet/IP
Ranhura A módulo de comunicação, encadeamento “daisy” CANopen RJ45
Ranhura A módulo de comunicação, CANopen SUB-D 9
Ranhura A módulo de comunicação, CANopen terminal a parafusos
Ranhura A/ ranhura B carta de extensão de entradas/saídas
Ranhura A/ ranhura B carta de extensão de saídas a relés
Ranhura A módulo de comunicação, Ethernet IP/Modbus TCP/MD-Link
módulo de comunicação, BACnet MS/TP
módulo de comunicação, Ethernet Powerlink

Complementar

modo de montagem

Montagem mural

corrente momentânea máxima

82 A durante 60 s serviço standard (ligeira sobrecarga))
92,3 A durante 60 s trabalho pesado (aplicação indústrial))

número de fases da rede

Trifásico

número de saída discreta

0

tipo de saída discreta

Saídas de relé R1A, R1B, R1C 250 V CA 3000 mA
Saídas de relé R1A, R1B, R1C 30 V CC 3000 mA
Saídas de relé R2A, R2C 250 V CA 5000 mA
Saídas de relé R2A, R2C 30 V CC 5000 mA
Saídas de relé R3A, R3C 250 V CA 5000 mA
Saídas de relé R3A, R3C 30 V CC 5000 mA

tensão de saída

<= tensão da fonte de alimentação

incremento actual temporário admissível

1.1 x In durante 60 s serviço standard (ligeira sobrecarga))
1,5 x In durante 60 s trabalho pesado (aplicação indústrial))

compensação da diferença de velocidade do motor

Não disponível na lei para motores de imans permanentes
Pode ser suprimido
Ajustável
Automático independentemente da carga

rampas de aceleração e desaceleração

Linear ajustável separadamente de 0.01...9999 s

interface física

Ethernet
RS 485 de 2 fios

travagem até à imobilização

Por injecção CC

tipo de proteção

Proteção térmica motor
STO "safe torque off" motor
Interrupção da fase do motor motor
Proteção térmica variador de velocidade
STO "safe torque off" variador de velocidade
Sobreaquecimento variador de velocidade
Sobre-corrente entre as fases de saída e a terra variador de velocidade
Sobrecarga da tensão de saída variador de velocidade
Protecção contra curtos-circuitos variador de velocidade
Interrupção da fase do motor variador de velocidade
Sobretensões no barramento CC variador de velocidade
Sobretensão na alimentação de potência variador de velocidade
Subtensão na alimentação de potência variador de velocidade
Perda de fase na alimentação de potência variador de velocidade
Sobrevelocidade variador de velocidade
Abertura no circuito de controlo variador de velocidade

taxa de transmissão

10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38.4 Kbps

resolução de frequência

Unidade de ecrã 0,1 Hz
Entrada analógica 0.012/50 Hz

estrutura de transmissão

RTU

ligação elétrica

Controlo terminais com parafusos amovíveis 0.5...1.5 mm² AWG 20...AWG 16
Alimentação da rede terminal de parafuso 35...50 mm² AWG 3...AWG 1
Motor terminal de parafuso 35...50 mm² AWG 3...AWG 1

tipo de conector

RJ45 na consola gráfica) para Ethernet/Modbus TCP
RJ45 na consola gráfica) para Modbus série

formato de dados

8 bits, configurável para paridade impar, par ou sem paridade

tipo de polarização

Sem impedância

modo de troca

Meio duplex, duplex total, autonegociação Ethernet/Modbus TCP

número de endereços

1…247 para Modbus série

método de acesso

Escravo Modbus TCP

alimentação

Fonte externa para entradas digitais 24 V CC 19…30 V), <1,25 mA, tipo de protecção: protecção contra sobrecargas e curtos-circuitos
Alimentação interna para potenciómetro de referência (1 a 10 kOhms) 10.5 V CC +/- 5 %, <10 mA, tipo de protecção: protecção contra sobrecargas e curtos-circuitos
Fonte interna para entradas digitais e de segurança STO ("safe torque off") 24 V CC 21…27 V), <200 mA, tipo de protecção: protecção contra sobrecargas e curtos-circuitos

sinalização local

Paradiagnóstico local 3 LEDs
Paraestado da comunicação integrada 3 LEDs(duas cores)
Paraestado do módulo de comunicação 4 LEDs(duas cores)
Parapresença de tensão 1 LED(vermelho)

largura

226 mm

altura

673 mm

profundidade

271 mm

Peso líquido

28,2 kg

número de entrada analógica

3

tipo da entrada analógica

AI1, AI2, AI3 tensão configurável através de software 0...10 V DC, impedância: 31.5 kOhm, resolução 12 bits
AI1, AI2, AI3 corrente configurável através de software 0...20 mA, impedância: 250 Ohm, resolução 12 bits
AI2 entrada analógica de tensão - 220 - 240V DC, impedância: 31.5 kOhm, resolução 12 bits

número de entrada discreta

8

tipo de entrada discreta

DI7, DI8 programável como entrada de impulso 0…30 kHz, 24 V CC <= 30 V)

compatibilidade de entrada

DI1...DI6 entrada discreta autómato industrial programável de nível 1em conformidade com PT/IEC 61131-2
DI5, DI6 entrada discreta autómato industrial programável de nível 1em conformidade com IEC 65A-68
STOA, STOB entrada discreta autómato industrial programável de nível 1em conformidade com PT/IEC 61131-2

lógica de entrada discreta

Lógica positiva (fonte) DI1...DI8), < 5 V (estado 0), > 11 V (estado 1)
Lógica negativa (colector) DI1...DI8), > 16 V (estado 0), < 10 V (estado 1)

número de saída analógica

2

tipo da saída analógica

Tensão configurável através de software AQ1, AQ2 0...10 V CC impedância 470 Ohm, resolução 10 bits
Corrente configurável através de software AQ1, AQ2 0...20 mA, resolução 10 bits
Corrente configurável através de software DQ-, DQ+ 30 V CC
Corrente configurável através de software DQ-, DQ+ 100 mA

duração de amostra

2 ms + / - 0,5 ms DI1...DI4) - entrada discreta
5 ms +/- 1 ms DI5, DI6) - entrada discreta
5 ms + / - 0,1 ms AI1, AI2, AI3) - entrada analógica
10 ms +/- 1 ms AO1) - saída analógica

precisão

+/- 0.6 % AI1, AI2, AI3 para uma variação de temperatura de 60 ºC entrada analógica
+/- 1 % AO1, AO2 para uma variação de temperatura de 60 ºC saída analógica

erro de linearidade

AI1, AI2, AI3 + / - 0,15% do valor máximo para entrada analógica
AO1, AO2 +/- 0.2 % para saída analógica

número da saída a relé

3

tipo de relé de saída

Lógica do relé configurável R1 relé de falha NA/NF durabilidade eléctrica 100000 ciclos
Lógica do relé configurável R2 relé de sequência NA durabilidade eléctrica 100000 ciclos
Lógica do relé configurável R3 relé de sequência NA durabilidade eléctrica 100000 ciclos

tempo de actualização

Saída de relé R1, R2, R3)5 ms + / - 0,5 ms)

corrente de comutação mínima

Saída de relé R1, R2, R3 5 mA a 24 V CC

corrente de comutação máxima

Saída de relé R1, R2, R3 ligado resistiva carga, cos phi = 1 3 A a 250 V CA
Saída de relé R1, R2, R3 ligado resistiva carga, cos phi = 1 3 A a 30 V CC
Saída de relé R1, R2, R3 ligado indutivo carga, cos phi = 0,4 e L/R = 7 ms 2 A a 250 V CA
Saída de relé R1, R2, R3 ligado indutivo carga, cos phi = 0,4 e L/R = 7 ms 2 A a 30 V CC

isolamento

Entre os terminais de alimentação de potência e os de controlo

Maximum output frequency

500 kHz

Corrente máxima de entrada por fase

66,2 A

Variable speed drive application selection

Construção - HVAC centrífuga do compressor
Processamento de alimentos e bebidas outra aplicação
Mineração de minerais e metais ventilador
Mineração de minerais e metais bomba
Petróleo e gás ventilador
Água e águas residuais outra aplicação
Construção - HVAC compressor de parafuso
Processamento de alimentos e bebidas bomba
Processamento de alimentos e bebidas ventilador
Processamento de alimentos e bebidas atomização
Petróleo e gás bomba electro-submersível (ESP)
Petróleo e gás bomba de injecção de água
Petróleo e gás bomba de combustível a jacto
Petróleo e gás compressor para refinaria
Água e águas residuais bomba centrífuga
Água e águas residuais bomba de deslocamento positivo
Água e águas residuais bomba electro-submersível (ESP)
Água e águas residuais bomba de parafuso
Água e águas residuais compressor de lóbulos
Água e águas residuais compressor de parafuso
Água e águas residuais centrífuga do compressor
Água e águas residuais ventilador
Água e águas residuais transportador
Água e águas residuais misturador

Motor power range AC-3

30…50 kW a 380…440 V trifásico
30…50 kW a 480…500 V trifásico

Quantidade por conjunto

1

tipo de montagem

Montado na parede
