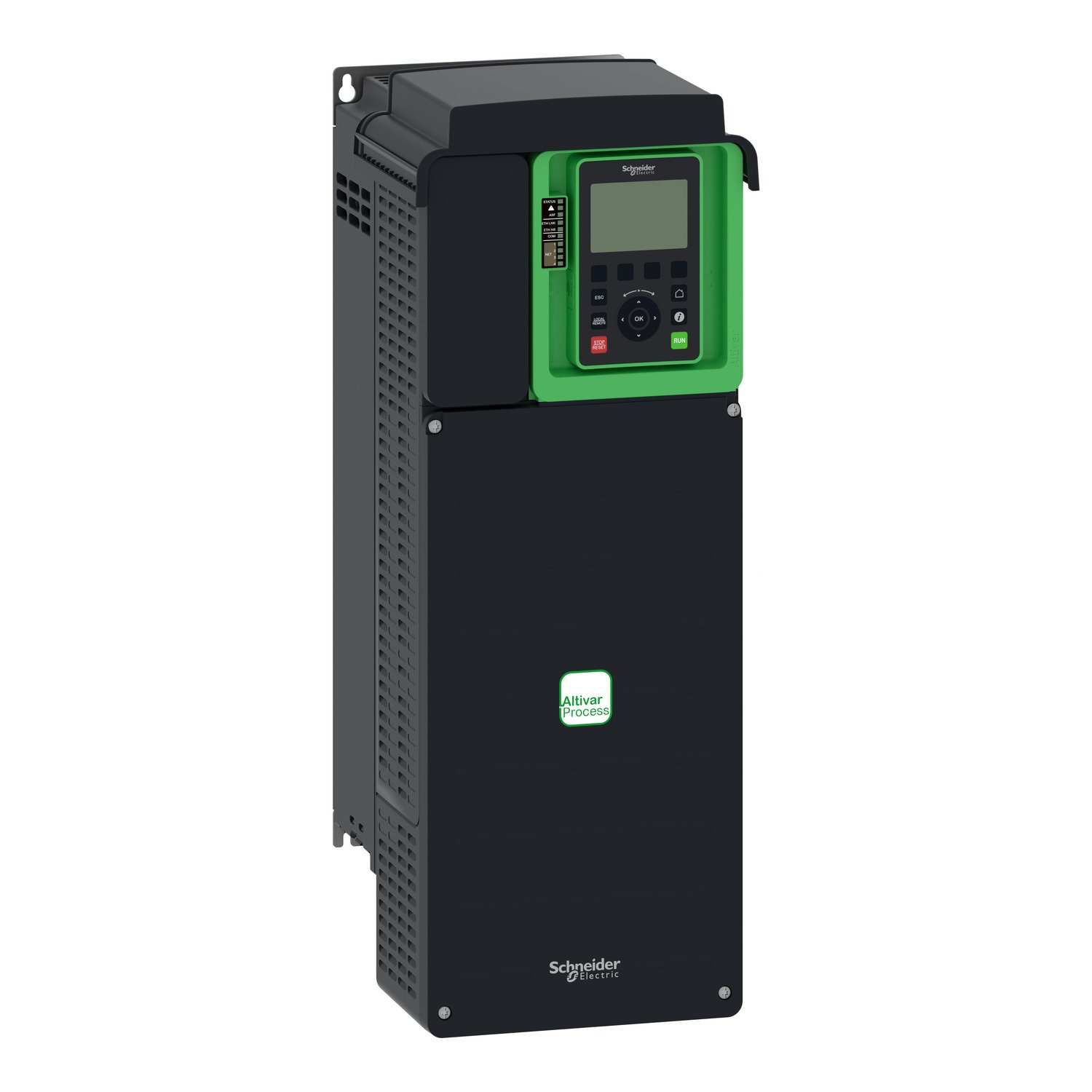

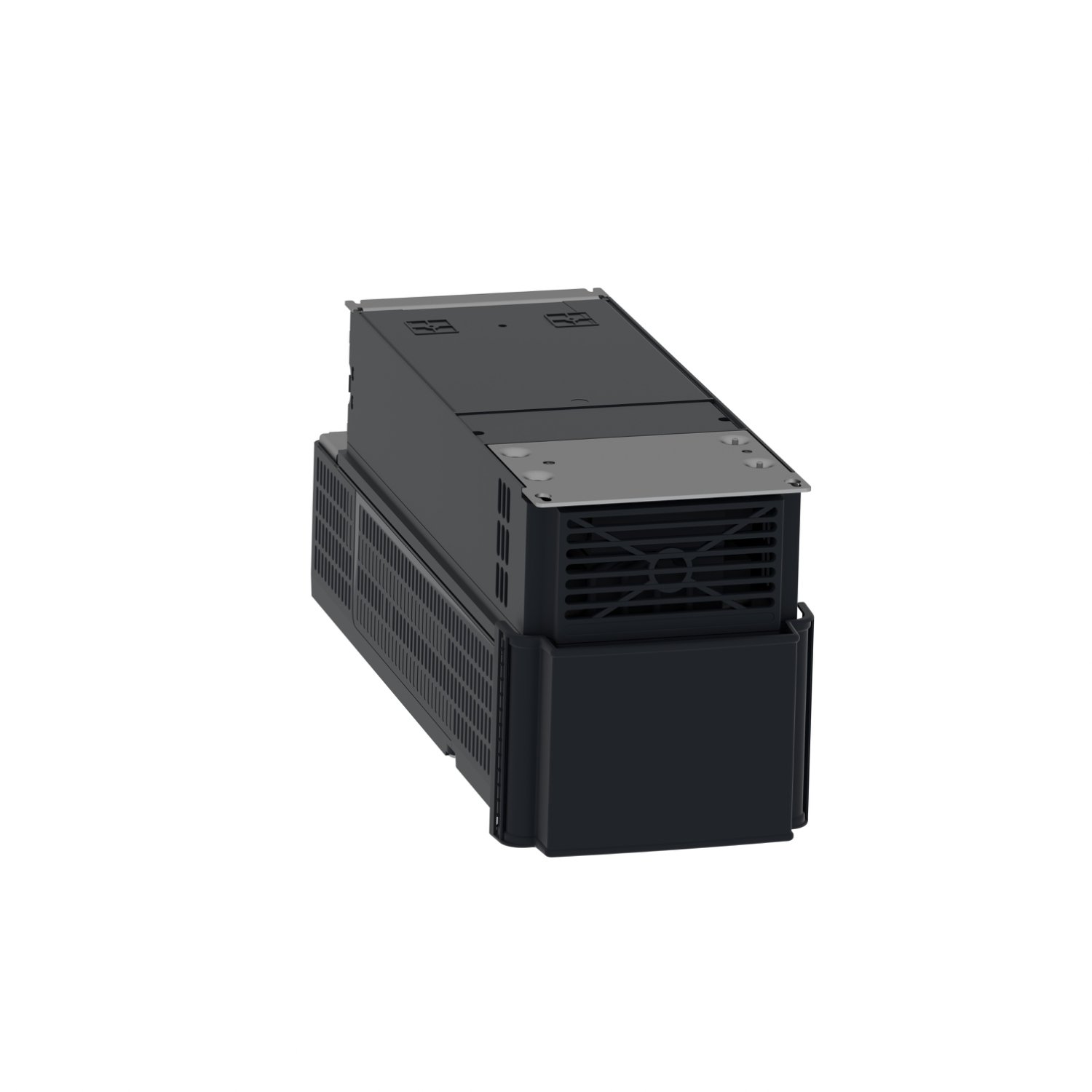

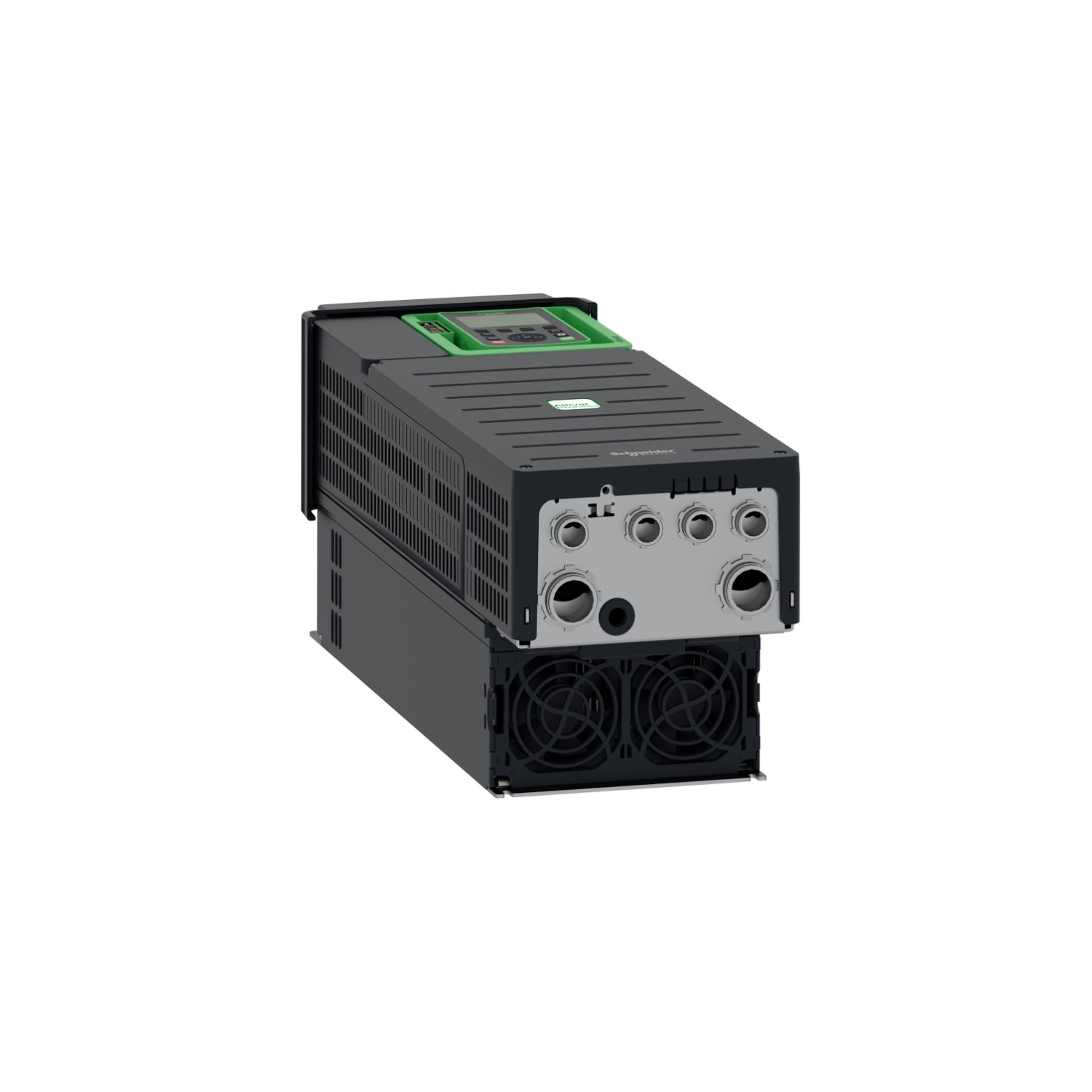

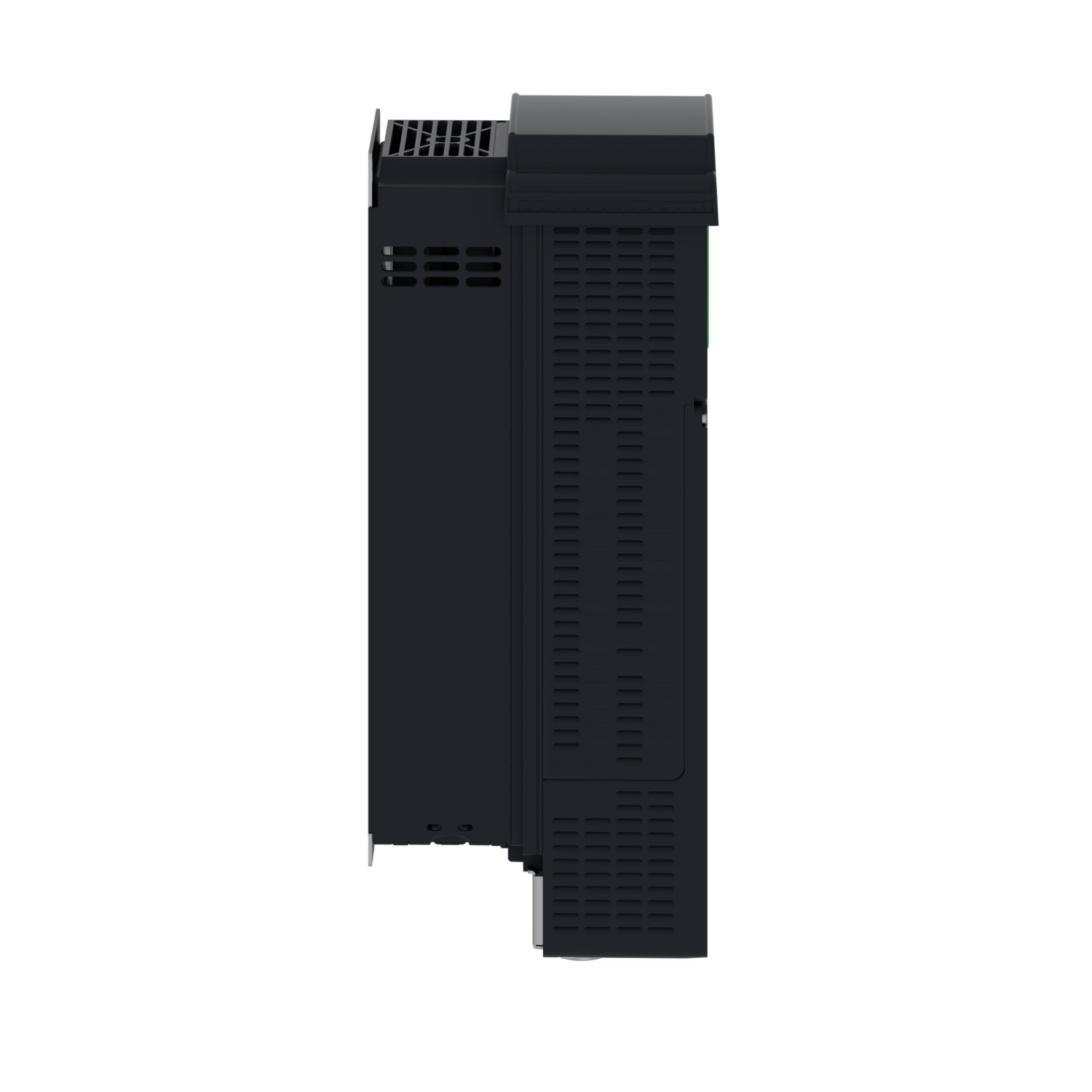

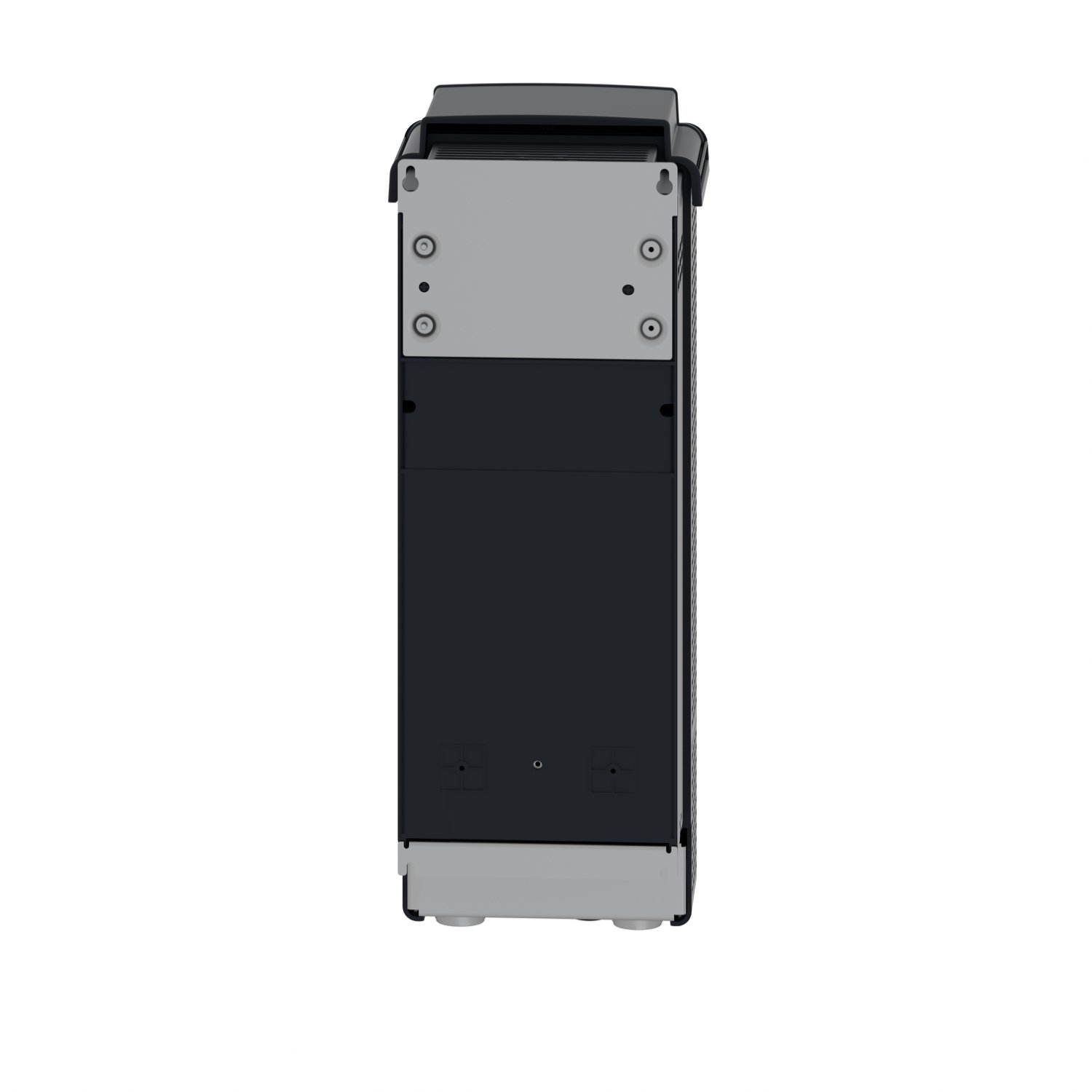

ATV630D18N4 - INVERSOR DE FREQUÊNCIA SCHNEIDER 25CV 18 KW 380-480 VAC TRIFÁSICO

Principal

Linha de produto

ATV600 Processo Altivar

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Processo e utilidades

Nome abreviado do dispositivo

ATV630

variante

Versão padrão

Destino do produto

Motores assíncronos
Motores síncronos

filtro EMC

Integrado com 50 m max cabo do motor para EN/IEC 61800-3 categoria C2
Integrado com 150 m max cabo do motor para EN/IEC 61800-3 category C3

grau de proteção IP

IP21 conforme IEC 61800-5-1
IP21 conforme IEC 60529

Tensão nominal de alimentação [Us]

380 ... 480 V

grau de proteção

UL tipo 1 para UL 508C

tipo de resfriamento

Convecção forçada

frequência de alimentação

50..60 Hz - 5...5 %

tensão nominal de fornecimento [Us]

380 ... 480 V - 15...10 %

alimentação do motor kW

18,5 kW (direito normal)
15 kW (trabalho pesado)

alimentação do motor cv

25 hp direito normal
20 hp trabalho pesado

corrente da linha

33,4 A a 380 V (direito normal)
28,9 A a 48 V (direito normal)
27,7 A a 380 V (trabalho pesado)
24,4 A a 48 V (trabalho pesado)

linha potencial Isc

50 kA

potência aparente

24 kVA a 48 V (direito normal)
20,3 kVA a 48 V (trabalho pesado)

corrente de saída contínua

39,2 A a 4 kHz of direito normal
31,7 A a 4 kHz of trabalho pesado

perfil de controle de motor assíncrono

Controle vetorial de fluxo sem realimentação
Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática)
Configuração de fábrica

perfil de controle de motor síncrono

Motor de imã permanente
Motor de relutância síncrona

frequência de saída do propulsor de velocidade

0,1…500 Hz

frequência de comutação nominal

4 kHz

frequência de comutação

2...12 kHz ajustável
4...12 kHz com

função de segurança

STO (remoção de torque seguro) SIL 3

lógica de entrada digital

16 velocidades pré-selecionadas

Protocolo da porta de comunicação

Modbus TCP
Modbus serial
Ethernet

placa de opção

Slot A: módulo de comunicação, Profibus DP V1
Slot A: módulo de comunicação, Profinet
Slot A: módulo de comunicação, DeviceNet
Slot A: módulo de comunicação, Modbus TCP / Ethernet / IP
Slot A: módulo de comunicação, "daisy chain" CANopen RJ45
Slot A: módulo de comunicação, CANopen SUB-D 9
Slot A: módulo de comunicação, CANopen terminais de parafuso
Slot A / slot B: módulo de extensão analógico e digital I / O
Slot A / slot B: módulo de extensão de relé de saída
Slot A: módulo de comunicação, Ethernet IP / Modbus TCP / MD-Link
Módulo de comunicação, BACnet MS / TP
Módulo de comunicação, Ethernet Powerlink

Complementar

Modo de montagem

Wall Mount

corrente momentânea máxima

43,1 A durante 60 s (direito normal)
47,6 A durante 60 s (trabalho pesado)

Número de fases da rede

Trifásico

número de saída digital

0

tipo de saída digital

Saídas de relé R1A, R1B, R1C 250 V CA 3000 mA
Saídas de relé R1A, R1B, R1C 30 V CC 3000 mA
Saídas de relé R2A, R2C 250 V CA 5000 mA
Saídas de relé R2A, R2C 30 V CC 5000 mA
Saídas de relé R3A, R3C 250 V CA 5000 mA
Saídas de relé R3A, R3C 30 V CC 5000 mA

Tensão de saída

<= tensão da fonte de alimentação

aumento atual temporário admissível

1,1 x In durante 60 s (direito normal)
1,5 x pol durante 60 s (trabalho pesado)

compensação da diferença de velocidade do motor

Automático seja qual for a carga
Ajustável
Não disponível em direito motor de imã permanente
Pode ser suprimido

rampas de aceleração e desaceleração

Linear ajustável separadamente de 0.01...9999 s

Meio físico

Ethernet
2 fios RS 485

frenagem até à paralisação

Por injeção CC

tipo de proteção

Proteção térmica: motor
Safe torque off: motor
Interrupção da fase do motor: motor
Proteção térmica: unidade
Safe torque off: unidade
Superaquecimento: unidade
Sobrecorrente entre fases de saída e terra: unidade
Sobrecarga na tensão de saída: unidade
Proteção contra curtos-circuitos: unidade
Interrupção da fase do motor: unidade
Sobretensões no barramento CC: unidade
Sobretensão de linha de alimentação: unidade
Subtensão de alimentação de linha: unidade
Perda de fase na alimentação da linha: unidade
Sobrevelocidade: unidade
Abertura no circuito de controle: unidade

taxa de transmissão

10, 100 Mbits
4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps

resolução de frequência

Unidade visor: 0,1 Hz
Entrada analógica: 0.012 / 50 Hz

estrutura de transmissão

RTU

conexão elétrica

Ao controle: terminais com parafusos removíveis 0,5...1,5 mm² AWG 20...AWG 16
Lado da linha: terminal de parafuso 10..0,16 mm² AWG 8 ... AWG 6
Motor: terminal de parafuso 10..0,16 mm² AWG 8 ... AWG 6

tipo de conector

RJ45 (no terminal gráfico remoto) of Ethernet Modbus / TCP
RJ45 (no terminal gráfico remoto) of Modbus serial

formato de dados

8 bits, configurável ímpar, par ou sem paridade

tipo de polarização

Sem impedância

modo de troca

Meio duplex, duplex total, autonegociação Ethernet Modbus / TCP

número de endereços

1…247 para Modbus serial

método de acesso

Escravo Modbus TCP

alimentação

Alimentação externa para as entradas digitais: 24 V CC (19…30 V), <1,25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
Alimentação interna para as entradas digitais e STO: 24 V CC (21…27 V), <200 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos

Sinalização local

3 LEDs para locais de diagnóstico
3 LEDs (Duas cores) para status de comunicação incorporado
4 LEDs (Duas cores) para estado do módulo de comunicação
1 LED (Vermelho) para presença de tensão

Largura

211 mm

Altura

546 mm

Profundidade

232 mm

Peso líquido

14,2 kg

Número de entrada analógica

3

tipo da entrada analógica

EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 31.5 kOhm, Resolução 12 bits
EA1, EA2, EA3 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits
EA2 0,5 ... 4,5 V: - 220 - 240V CC, Impedância: 31.5 kOhm, Resolução 12 bits

número de entrada digital

8

tipo de entrada digital

DI7, DI8 programáveis ​​como entrada de pulso: 0…30 kHz, 24 V CC (<= 30 V)

compatibilidade de entrada

ED1 ... ED6: entrada discreta PLC de nível 1 para EN/IEC 61131-2
ED5, ED6: entrada discreta PLC de nível 1 para 65A IEC-68
STOA, STOB: entrada discreta PLC de nível 1 para EN/IEC 61131-2

lógica de entrada digital

Lógica positiva (fonte) (DI1...DI8), < 5 V (estado 0), > 11 V (estado 1)
Lógica negativa (coletor) (DI1...DI8), > 16 V (estado 0), < 10 V (estado 1)

Número de saída analógica

2

tipo da saída analógica

Tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits
Corrente configurável através de software AQ1, AQ2: 0..20 mA, Resolução 10 bits
Corrente configurável através de software DQ-, DQ+: 30 V CC
Corrente configurável através de software DQ-, DQ+: 100 mA

duração de amostra

2 ms +/- 0,5 ms (ED1 ... ED4) - entrada discreta
5 ms +/- 1 ms (ED5, ED6) - entrada discreta
5 ms +/- 0,1 ms (EA1, EA2, EA3) - entrada analógica
10 ms +/- 1 ms (SA1) - saída analógica

precisão

+/- 0.6 % EA1, EA2, EA3 para uma variação de temperatura de 60 °C entrada analógica
+/- 1 % AO1, AO2 para uma variação de temperatura de 60 °C saída analógica

erro de linearidade

EA1, EA2, EA3: +/- 0,15% do valor máximo of entrada analógica
AO1, AO2: +/- 0.2 % of saída analógica

número de saída de relé

3

tipo de saída de relé

Lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos
Lógica do relé configurável R2: relé de sequência NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R3: relé de sequência NA durabilidade elétrica 100000 ciclos

tempo de atualização

Saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms)

corrente de comutação mínima

Saída de relé R1, R2, R3: 5 mA a 24 V CC

corrente de comutação máxima

Saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA
Saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC
Saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC

isolamento

Entre os terminais de alimentação e de controle

Maximum output frequency

500 kHz

Corrente Máxima de Entrada

33,4 A

Variable speed drive application selection

Construção - HVAC centrífuga do compressor
Processamento de alimentos e bebidas outra aplicação
Mineração de minerais e metais ventilador
Mineração de minerais e metais bomba
Petróleo e gás ventilador
Água e águas residuais outra aplicação
Construção - HVAC compressor de parafuso
Processamento de alimentos e bebidas bomba
Processamento de alimentos e bebidas ventilador
Processamento de alimentos e bebidas atomização
Petróleo e gás bomba electro-submersível (ESP)
Petróleo e gás bomba de injecção de água
Petróleo e gás bomba de combustível a jacto
Petróleo e gás compressor para refinaria
Água e águas residuais bomba centrífuga
Água e águas residuais bomba de deslocamento positivo
Água e águas residuais bomba electro-submersível (ESP)
Água e águas residuais bomba de parafuso
Água e águas residuais compressor de lóbulos
Água e águas residuais compressor de parafuso
Água e águas residuais centrífuga do compressor
Água e águas residuais ventilador
Água e águas residuais transportador
Água e águas residuais misturador

Motor power range AC-3

15…25 kW a 380…440 V trifásico
15…25 kW a 480…500 V trifásico

Quantidade por conjunto

1

montagem em invólucro

Montado na parede
