ATV340D37N4E - INVERSOR DE FREQUÊNCIA SCHNEIDER 50CV 37KW 380-480 VAC TRIFÁSICO ETHERNET

Principal

Linha de produto

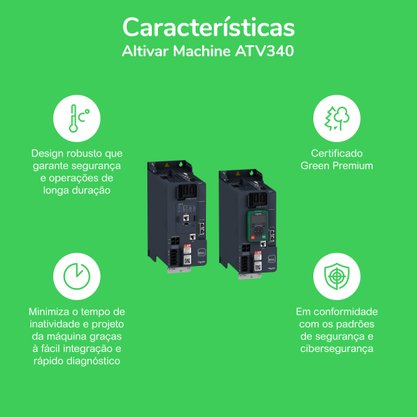

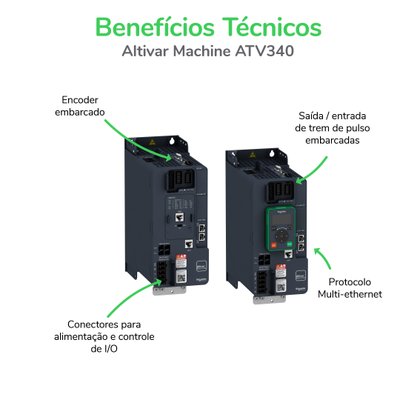

Altivar Machine ATV340

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Máquina

variante

Versão padrão

Modo de montagem

Wall Mount

Protocolo da porta de comunicação

Modbus TCP
Modbus serial
Ethernet/IP

placa de opção

Módulo de comunicação, Profinet
Módulo de comunicação, DeviceNet
Módulo de comunicação, CANopen
Módulo de comunicação, EtherCAT

Número de fases da rede

Trifásico

frequência de alimentação

50..60 Hz +/- 5 %

tensão nominal de fornecimento [Us]

380 ... 480 V - 15...10 %

corrente de saída nominal

74,5 A

alimentação do motor kW

45 kW of direito normal
37 kW of trabalho pesado

alimentação do motor cv

60 hp of direito normal
50 hp of trabalho pesado

filtro EMC

Filtro C3 CEM de classe integrada

grau de protecção IP

IP20

grau de proteção

UL tipo 1

Complementar

número de entrada digital

8

tipo de entrada digital

PTI torque de segurança desligado: 0…30 kHz, 24 V CC (30 V)
DI1...DI5 programáveis ​​como entrada de pulso, 24 V CC (30 V), Impedância: 3.5 kOhm
programável

number of preset speeds

16 velocidades pré-selecionadas

número de saída digital

1,0

tipo de saída digital

Saída programável DQ1, DQ2 30 V CC 100 mA

Número de entrada analógica

3

tipo da entrada analógica

EA1 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits
EA1 sonda de temperatura configurável por software ou sensor de nível de água
EA1 tensão configurável através de software: 0..10 V CC, Impedância: 31.5 kOhm, Resolução 12 bits
EA2 tensão configurável através de software: - 220 - 240V CC, Impedância: 31.5 kOhm, Resolução 12 bits

Número de saída analógica

2

tipo da saída analógica

Tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits
Corrente configurável através de software AQ1, AQ2: 0..20 mA impedância 500 Ohm, Resolução 10 bits

número de saída de relé

3

Tensão de saída

<= tensão da fonte de alimentação

tipo de saída de relé

Saídas de relé R1A
Saídas de relé R1C durabilidade elétrica 100000 ciclos
Saídas de relé R2A
Saídas de relé R2C durabilidade elétrica 100000 ciclos

corrente de comutação máxima

Saída de relé R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA
Saída de relé R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC
Saída de relé R1C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R1C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC
Saída de relé R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA
Saída de relé R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC
Saída de relé R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC

corrente de comutação mínima

Saída de relé R1B: 5 mA a 24 V CC
Saída de relé R2C: 5 mA a 24 V CC

Meio físico

2 fios RS 485

Tipo de conector

3 RJ45

método de acesso

Escravo Modbus RTU
Escravo Modbus TCP

taxa de transmissão

4.8 kbit/s
9,6 kbit/s
19,2 kbit/s
38.4 kbit/s

estrutura de transmissão

RTU

número de endereços

1…247

formato de dados

8 bits, configurável ímpar, par ou sem paridade

tipo de polarização

Sem impedância

4 quadrant operation possible

Verdadeiro

perfil de controle de motor assíncrono

Controle vetorial de fluxo sem realimentação
Rácio de frequência / tensão, compensação IR automática (U / f + Uo automática)
Configuração de fábrica

perfil de controle de motor síncrono

Motor de relutância
Motor de imã permanente

grau de poluição

2 conforme IEC 61800-5-1

Maximum output frequency

0,599 kHz

rampas de aceleração e desaceleração

Linear ajustável separadamente de 0.01...9999 s
S, U ou personalizado

compensação da diferença de velocidade do motor

Ajustável
Pode ser suprimido
Automático seja qual for a carga
Não disponível em direito motor de imã permanente

frequência de comutação

2..0,16 kHz ajustável
4..0,16 kHz com

frequência de comutação nominal

4 kHz

frenagem até à paralisação

Por injeção CC

Brake chopper integrated

Verdadeiro

corrente da linha

79,8 A a 380 V (direito normal)
69,1 A a 48 V (direito normal)
67,1 A a 380 V (trabalho pesado)
59,0 A a 48 V (trabalho pesado)

corrente da linha

79,8 A a 380 V com engasgamento de linha interna (direito normal)
69,1 A a 48 V com engasgamento de linha interna (direito normal)
67,1 A a 380 V com engasgamento de linha interna (trabalho pesado)
59 A a 48 V com engasgamento de linha interna (trabalho pesado)
67,1 A
59,0 A

Corrente Máxima de Entrada

79,8 A

Maximum output voltage

480 V

potência aparente

57,4 kVA a 48 V (direito normal)
49,1 kVA a 48 V (trabalho pesado)

corrente momentânea máxima

105,6 A durante 60 s (direito normal)
105,6 A durante 2 s (direito normal)
111,8 A durante 60 s (trabalho pesado)
111,8 A durante 2 s (trabalho pesado)

conexão elétrica

Terminal de parafuso , capacidade de fixação: 0,75...1,5 mm² para controle
Terminal de parafuso , capacidade de fixação: 35 ... 50 mm² para lado da linha
Terminal de parafuso , capacidade de fixação: 35 ... 50 mm² para Barramento DC
Terminal de parafuso , capacidade de fixação: 50 mm² para motor

linha potencial Isc

50 kA

Base load current at high overload

74,5 A

Base load current at low overload

88,0 A

dissipação de alimentação em W

Convecção natural: 90 W a 380 V 4 kHz (trabalho pesado)
Convecção forçada: 796 W a 380 V 4 kHz (trabalho pesado)
Convecção natural: 105 W a 380 V 4 kHz (direito normal)
Convecção forçada: 943 W a 380 V 4 kHz (direito normal)

conexão elétrica

Ao controle: terminal de parafuso 0,75...1,5 mm² AWG 18...AWG 16
Lado da linha: terminal de parafuso 35 ... 50 mm² AWG 2/0 ... 250 kcmil
Autocarro CC: terminal de parafuso 35 ... 50 mm² AWG 3 ... 1 AWG
Motor: terminal de parafuso 50 mm² AWG 1 ... 250 kcmil

With safety function Safely Limited Speed (SLS)

Verdadeiro

With safety function Safe brake management (SBC/SBT)

Verdadeiro

With safety function Safe Operating Stop (SOS)

Falso

With safety function Safe Position (SP)

Falso

With safety function Safe programmable logic

Falso

With safety function Safe Speed Monitor (SSM)

Falso

With safety function Safe Stop 1 (SS1)

Verdadeiro

With sft fct Safe Stop 2 (SS2)

Falso

With safety function Safe torque off (STO)

Verdadeiro

With safety function Safely Limited Position (SLP)

Falso

With safety function Safe Direction (SDI)

Falso

tipo de proteção

Proteção térmica: motor
Safe torque off: motor
Perda de fase motora: motor
Proteção térmica: unidade
Safe torque off: unidade
Superaquecimento: unidade
Sobre corrente: unidade
Sobrecorrente de saída entre fase motor e terra: unidade
Sobre-corrente de saída entre fases do motor: unidade
Curto-circuito entre fase do motor e terra: unidade
Curto-circuito entre fases do motor: unidade
Perda de fase motora: unidade
Sobrevoltagem de autocarros DC: unidade
Sobretensão de linha de alimentação: unidade
Subtensão de alimentação de linha: unidade
Perda de fornecimento de entrada: unidade
Velocidade superior ao limite: unidade
Abertura no circuito de controle: unidade

Largura

213,0 mm

Altura

660,0 mm

Profundidade

262,0 mm

Peso líquido

28,4 kg

corrente de saída contínua

88 A a 4 kHz of direito normal
74,5 A a 4 kHz of trabalho pesado
