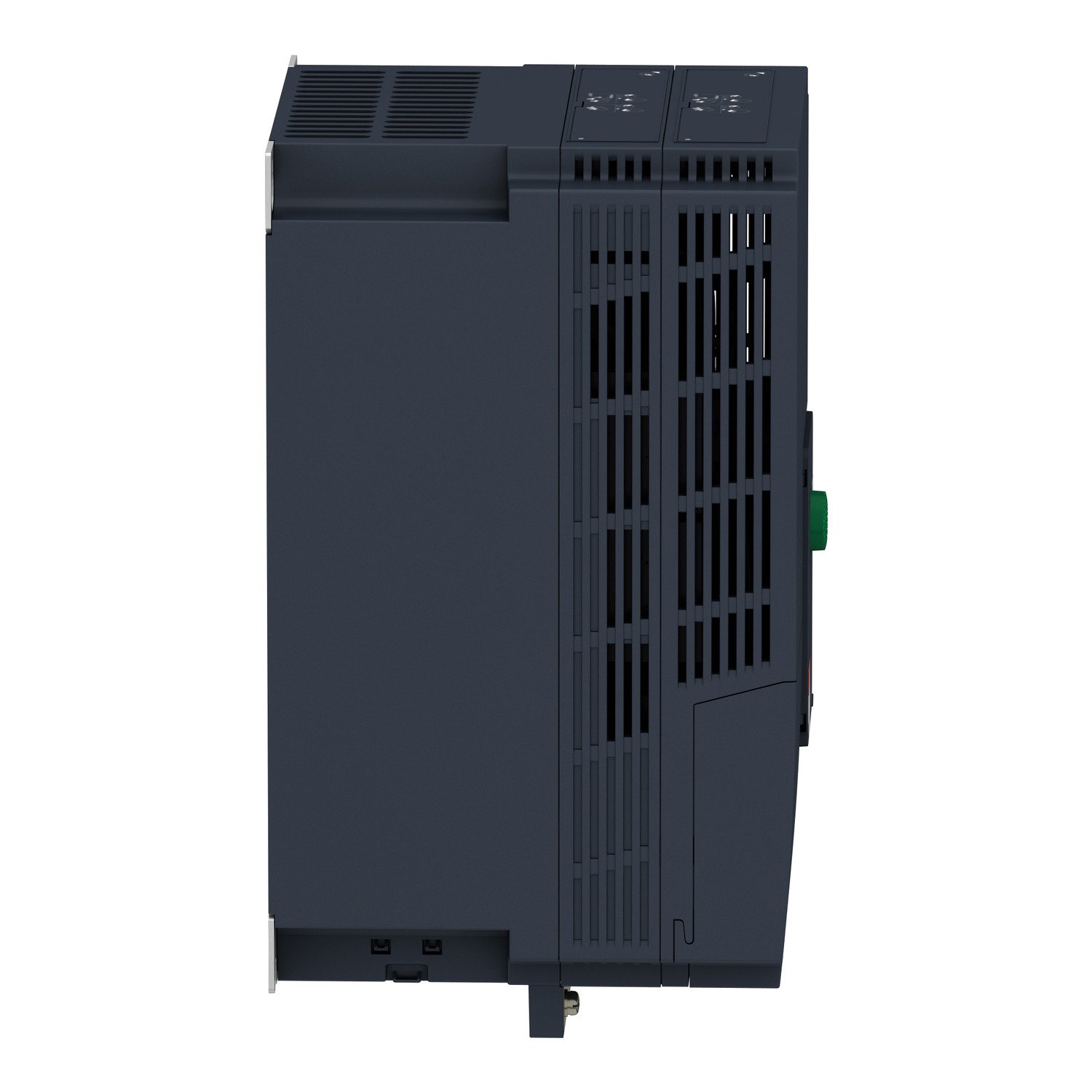

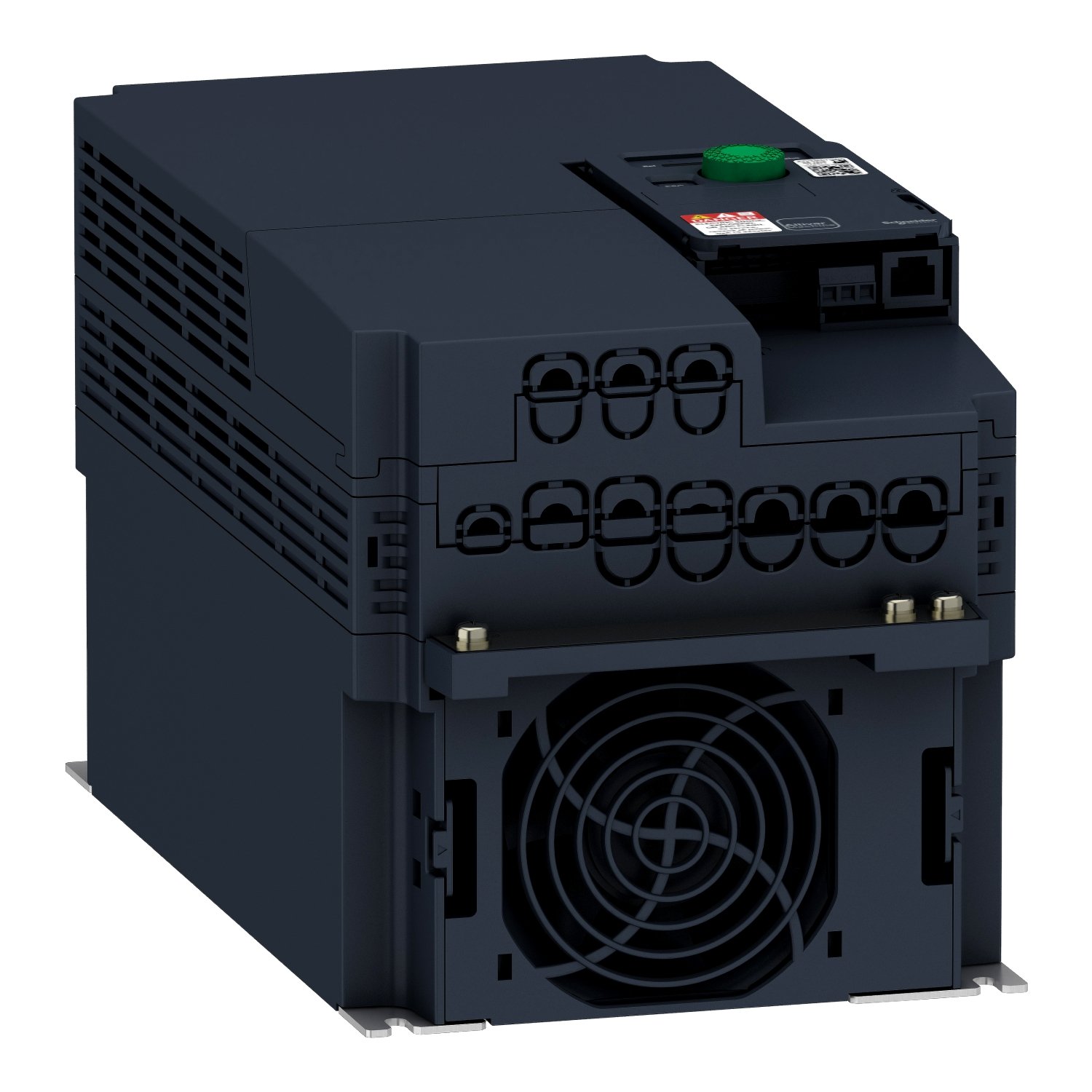

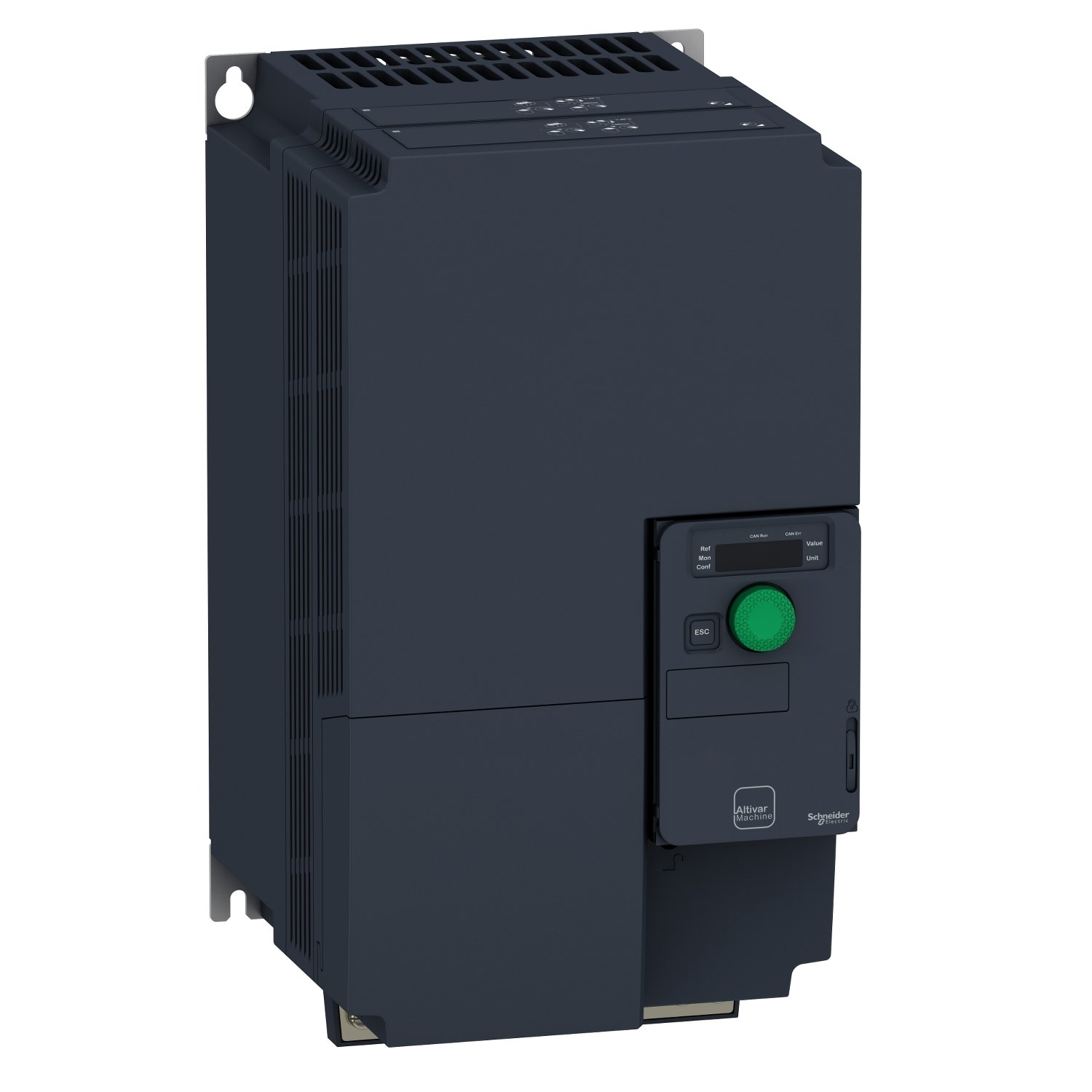

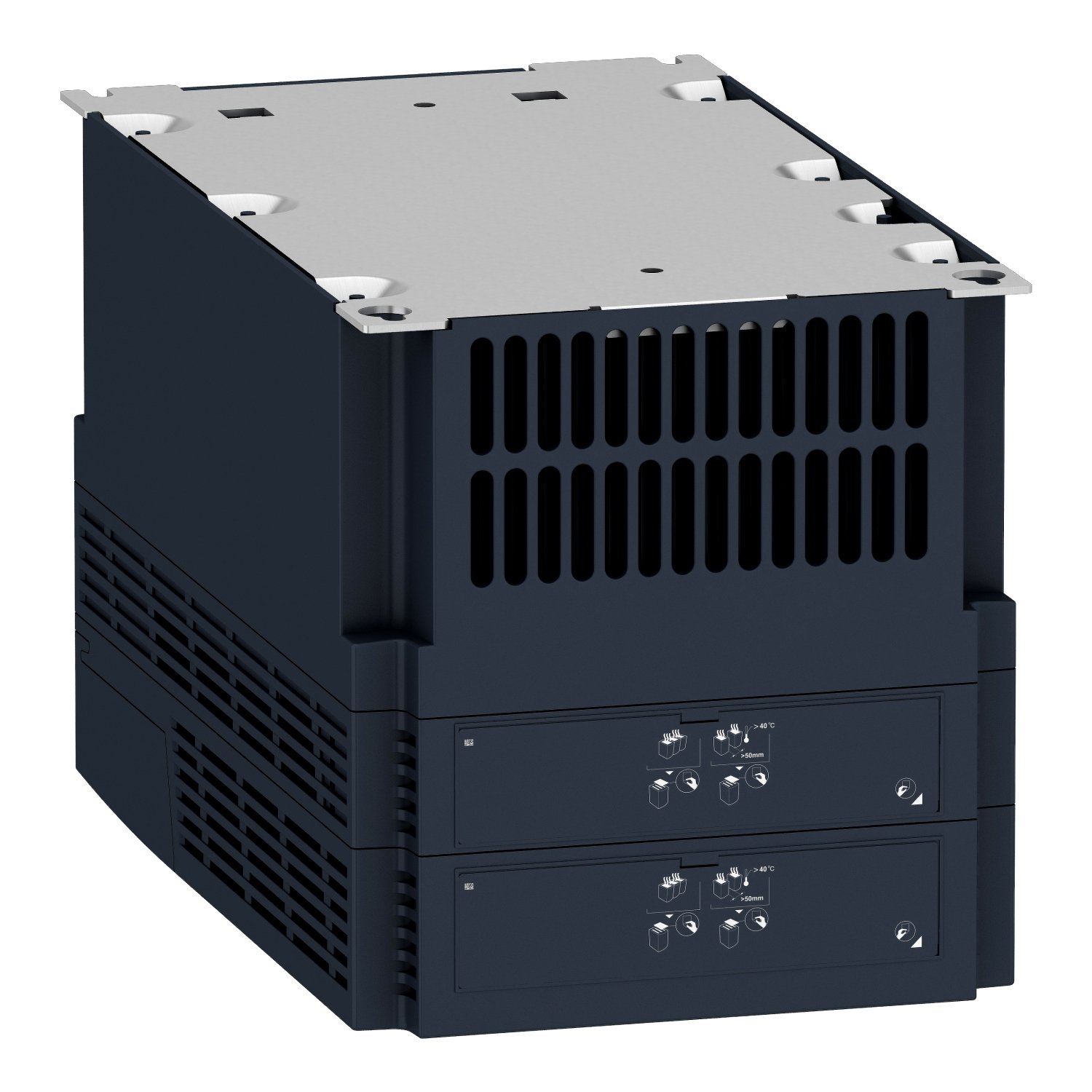

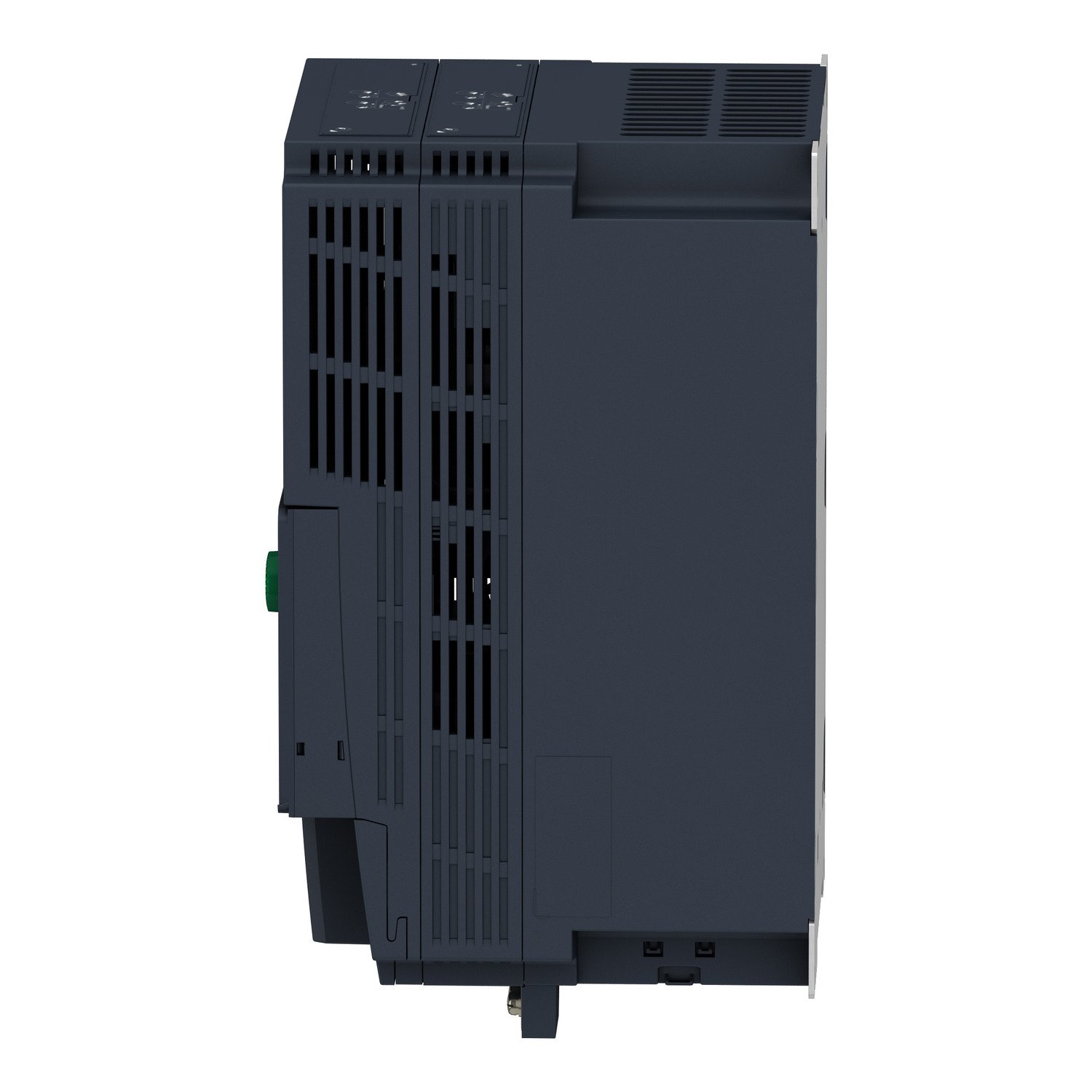

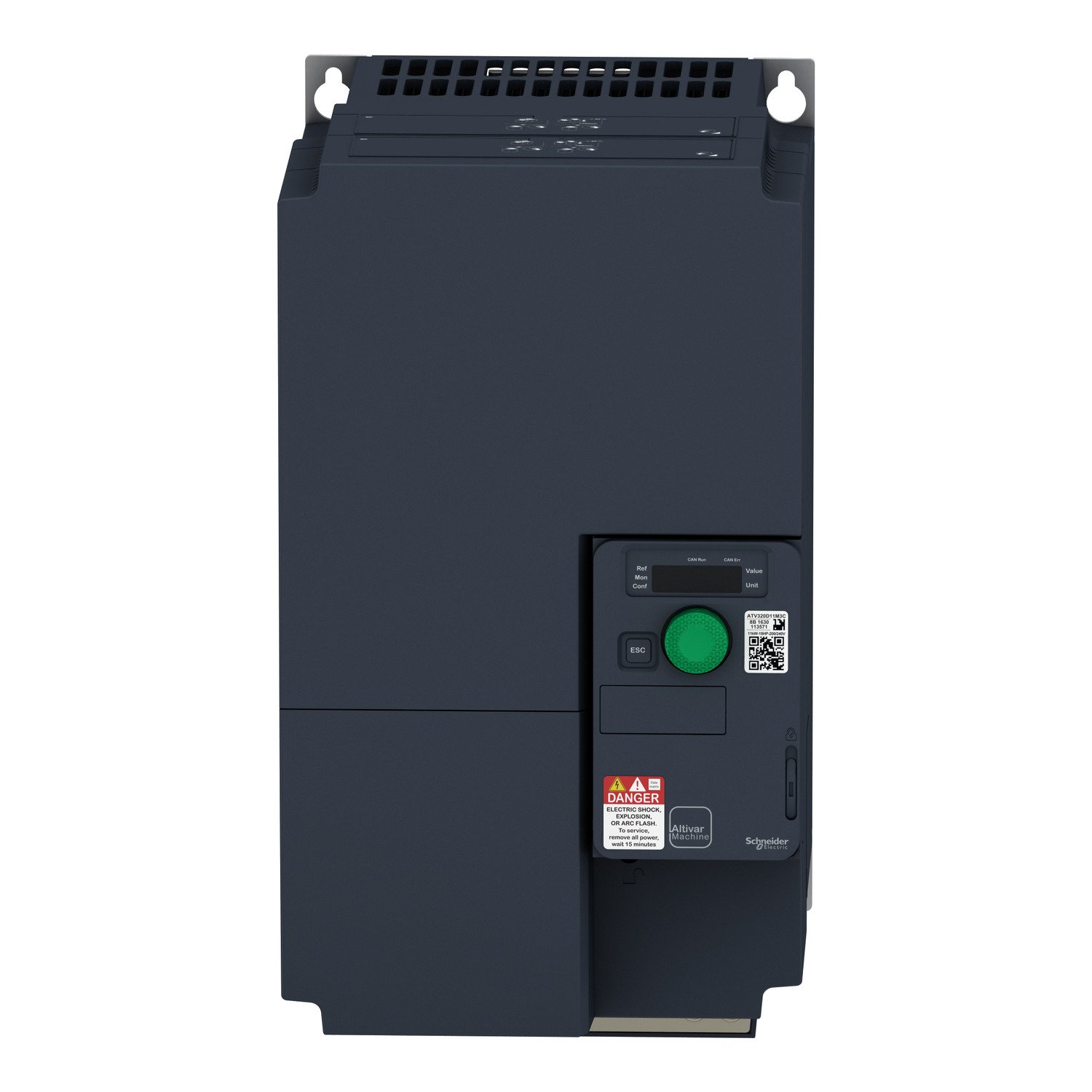

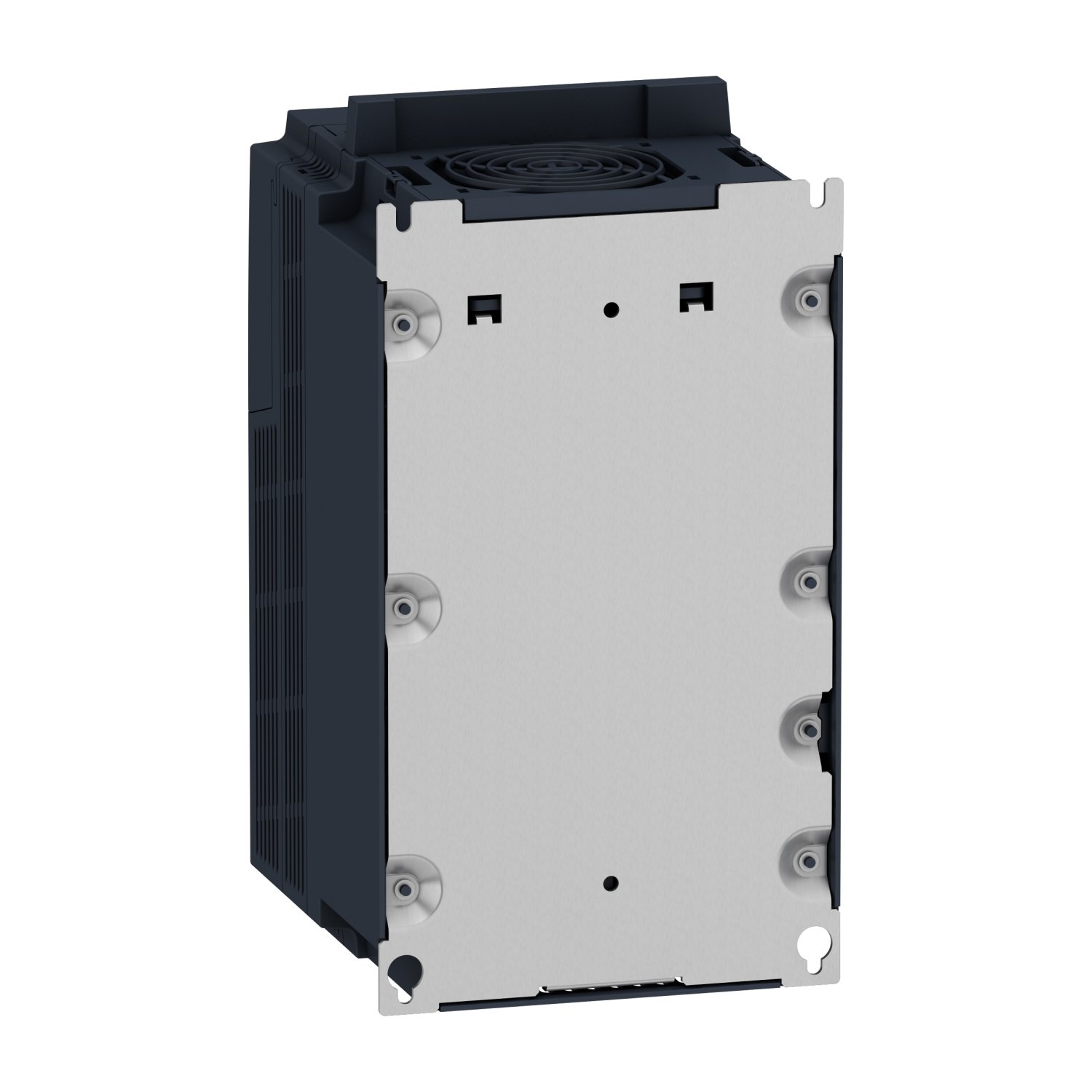

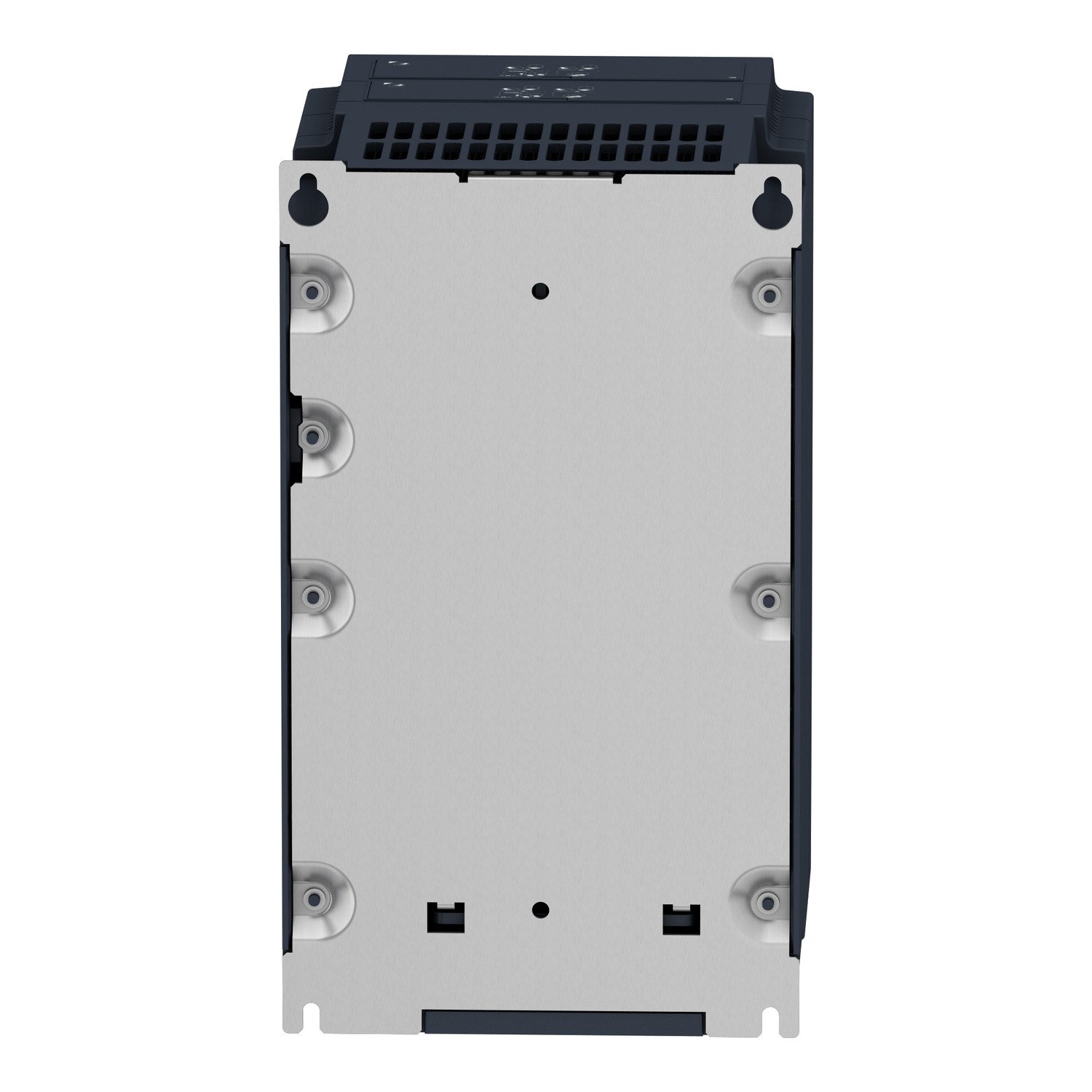

ATV320D11M3C - INVERSOR DE FREQUÊNCIA SCHNEIDER 15CV 11KW 200-240 VAC TRIFÁSICO COMPACTO

Principal

Linha de produto

Altivar Machine ATV320

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Máquinas complexas

variante

Versão padrão

formato da unidade

Compacto

Modo de montagem

Wall Mount

Protocolo da porta de comunicação

Modbus serial
CANopen

placa de opção

Módulo de comunicação, CANopen
Módulo de comunicação, EtherCAT
Módulo de comunicação, Profibus DP V1
Módulo de comunicação, Profinet
Módulo de comunicação, Ethernet Powerlink
Módulo de comunicação, Ethernet/IP
Módulo de comunicação, DeviceNet

tensão nominal de fornecimento [Us]

200...240 V - 15...10 %

corrente de saída nominal

54,0 A

alimentação do motor kW

11 kW of trabalho pesado

filtro EMC

Sem filtro EMC

grau de protecção IP

IP20

Complementar

número de entrada digital

7

tipo de entrada digital

STO torque de segurança desligado, 24 V CC, Impedância: 1.5 kOhm
ED1 ... ED6 entradas lógicas, 24 V CC (30 V)
DI5 programáveis ​​como entrada de pulso: 0…30 kHz, 24 V CC (30 V)

lógica de entrada digital

Lógica positiva (fonte)
Lógica negativa (coletor)

número de saída digital

3

tipo de saída digital

Coletor aberto DQ+ 0…1 kHz 30 V CC 100 mA
Coletor aberto DQ- 0…1 kHz 30 V CC 100 mA

Número de entrada analógica

3

tipo da entrada analógica

EA1 tensão: 0..10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30 kOhm, Resolução 10 bits
EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits

Número de saída analógica

1

tipo da saída analógica

Corrente configurável através de software AQ1: 0..20 mA impedância 800 Ohm, Resolução 10 bits
Tensão configurável através de software AQ1: 0..10 V CC impedância 470 Ohm, Resolução 10 bits

tipo de saída de relé

Lógica do relé configurável R1A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1B 1 NF durabilidade elétrica 100000 ciclos
Lógica do relé configurável R1C
Lógica do relé configurável R2A 1 NA durabilidade elétrica 100000 ciclos
Lógica do relé configurável R2C

corrente de comutação máxima

Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 250 V CA
Saída de relé R1A, R1B, R1C Ligar resistivo carga, cos phi = 1: 3 A a 30 V CC
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA
Saída de relé R1A, R1B, R1C, R2A, R2C Ligar indutivo carga, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V CC
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 250 V CA
Saída de relé R2A, R2C Ligar resistivo carga, cos phi = 1: 5 A a 30 V CC

corrente de comutação mínima

Saída de relé R1A, R1B, R1C, R2A, R2C: 5 mA a 24 V CC

método de acesso

Escravo CANopen

4 quadrant operation possible

Verdadeiro

perfil de controle de motor assíncrono

Relação de tensão/frequência, 5 pontos
Controle vetorial de fluxo sem sensor. padrão
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Controlo do vector de fluxo sem sensor - Economia de energia
Relação de tensão/frequência, 2 pontos

perfil de controle de motor síncrono

Controle vetorial sem sensor

sobretorque temporário

170…200 % do torque nominal do motor

Maximum output frequency

0,599 kHz

rampas de aceleração e desaceleração

Linear
U
S
CUS
Comutação de rampa
Adaptação em rampa de aceleração/desaceleração
Aceleração/desaceleração paragem automática com injecção DC

compensação da diferença de velocidade do motor

Automático seja qual for a carga
Ajustável 0..0,300 %
Não disponível na relação de tensão/frequência (2 ou 5 pontos)

frequência de comutação

2..0,16 kHz ajustável
4..0,16 kHz com

frequência de comutação nominal

4 kHz

frenagem até à paralisação

Por injeção CC

Brake chopper integrated

Verdadeiro

corrente da linha

60,9 A a 200 V (trabalho pesado)
51,4 A a 240 V (trabalho pesado)

Corrente Máxima de Entrada

60,9 A

Maximum output voltage

240 V

potência aparente

21,4 kVA a 240 V (trabalho pesado)

Frequência da rede

50...60 Hz

Relative symmetric network frequency tolerance

5 %

linha potencial Isc

22 kA

Base load current at high overload

1,5 A

dissipação de alimentação em W

Ventilador: 468,0 W a 200 V 4 kHz

With safety function Safely Limited Speed (SLS)

Verdadeiro

With safety function Safe brake management (SBC/SBT)

Falso

With safety function Safe Operating Stop (SOS)

Falso

With safety function Safe Position (SP)

Falso

With safety function Safe programmable logic

Falso

With safety function Safe Speed Monitor (SSM)

Falso

With safety function Safe Stop 1 (SS1)

Verdadeiro

With sft fct Safe Stop 2 (SS2)

Falso

With safety function Safe torque off (STO)

Verdadeiro

With safety function Safely Limited Position (SLP)

Falso

With safety function Safe Direction (SDI)

Falso

tipo de proteção

Interrupções da fase de entrada: unidade
Sobrecorrente entre fases de saída e terra: unidade
Proteção contra sobreaquecimento: unidade
Curto-circuito entre fases do motor: unidade
Proteção térmica: unidade

Largura

180 mm

Altura

330 mm

Profundidade

198,0 mm

Peso líquido

6,8 kg
