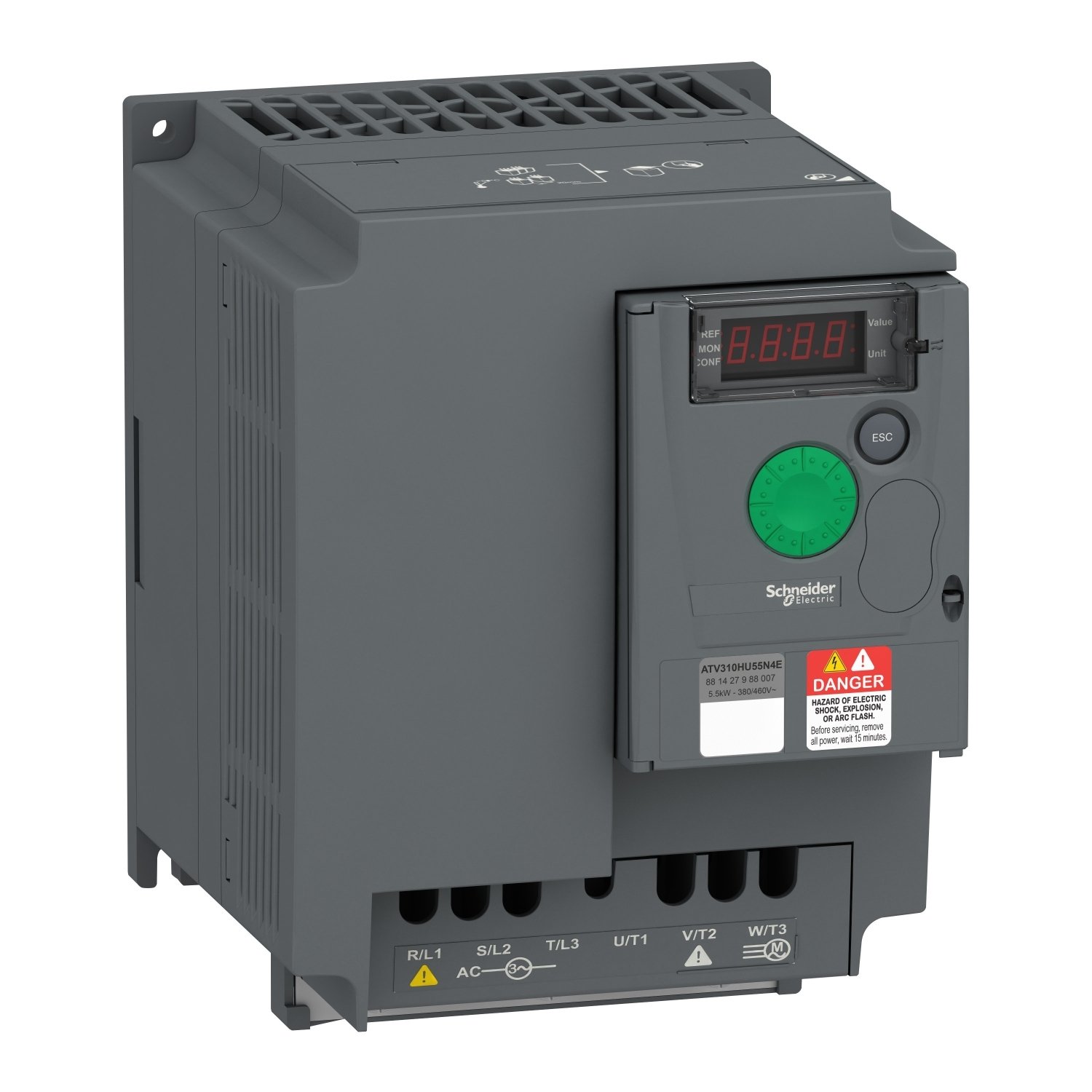

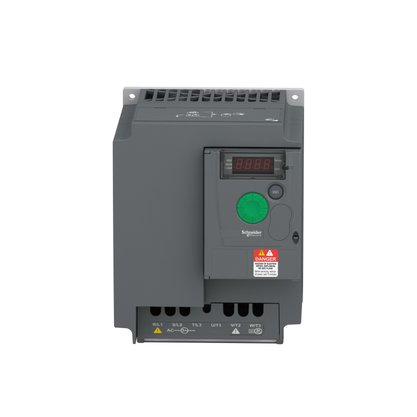

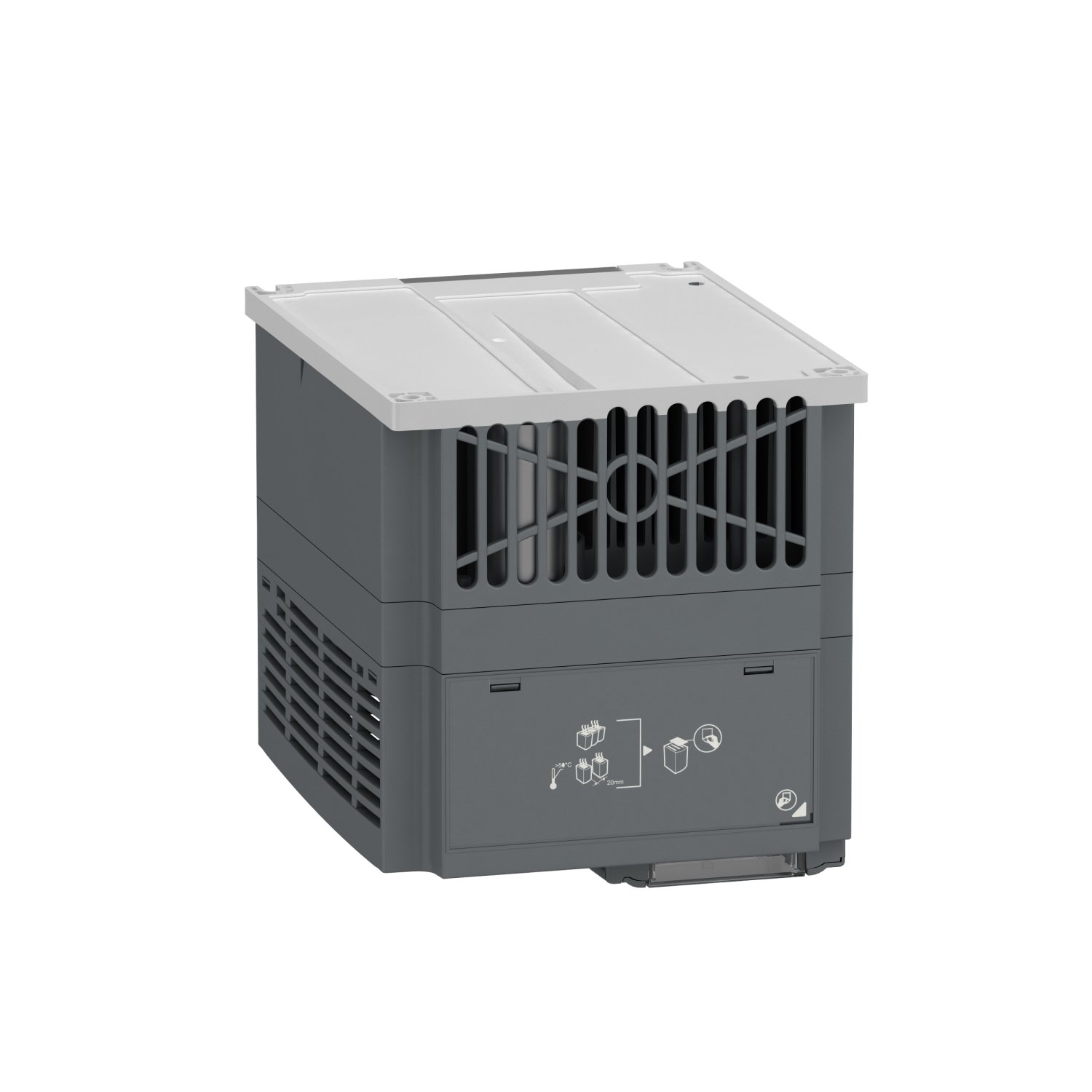

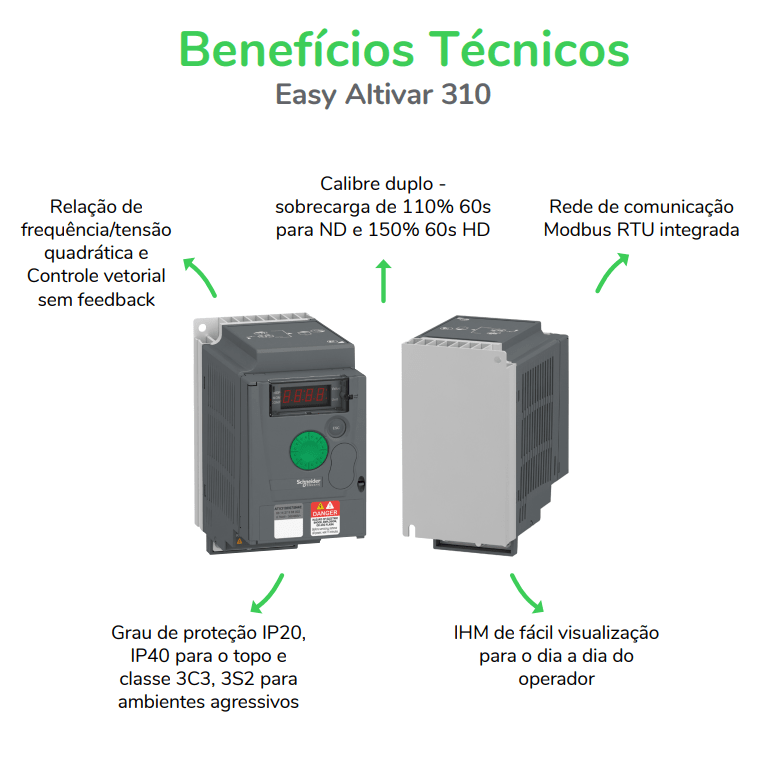

ATV310HU55N4E - INVERSOR DE FREQUÊNCIA SCHNEIDER 7CV 5.5 KW 380-460 VAC TRIFÁSICO

Principal

Linha de produto

Easy Altivar 310

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Máquina simples

Tipo de montagem

Com dissipador

Nome abreviado do dispositivo

ATV310

Número de fases da rede

Trifásico

tensão nominal de fornecimento [Us]

380...460 V - 15...10 %

alimentação do motor kW

5,5 kW of trabalho pesado
7,5 kW of direito normal

alimentação do motor cv

7,5 hp of trabalho pesado
10 hp of direito normal

nível de ruído

50 dB

Complementar

Destino do produto

Motores assíncronos

Quantidade por conjunto

Conjunto de 1

filtro EMC

Sem filtro EMC

tipo de resfriamento

Ventilador integrado

frequência de alimentação

50/60 Hz +/- 5 %

Protocolo da porta de comunicação

Modbus

tipo de conector

RJ45 (na face frontal) of Modbus

interface física

2 fios RS 485 para Modbus

estrutura de transmissão

RTU of Modbus

taxa de transmissão

4800 bit / s
9600 bit/s
19200 bit/s
38400 bit/s

número de endereços

1…247 para Modbus

serviço de comunicação

Ler registros retidos (03) 29 palavras
Escrever registro único (06) 29 palavras
Escrever vários registros (16) 27 palavras
Ler/gravar vários registros (23) 4/4 palavras
Ler identificação de dispositivo (43)

corrente da linha

21,3 A a 380 V (trabalho pesado)
23,0 A a 380 V (direito normal)
14,3 A a 460 V (trabalho pesado)
19,0 A a 460 V (direito normal)

potência aparente

11,4 kVA a 460 V (trabalho pesado)
15,1 kVA a 460 V (direito normal)

linha potencial Isc

5 kA

corrente de saída contínua

12,6 A trabalho pesado
16,0 A direito normal

corrente momentânea máxima

18,9 A durante 60 s (trabalho pesado)
17,6 A durante 60 s (direito normal)

dissipação de alimentação em W

162,4 W, at In (trabalho pesado)
201,9 W, at In (direito normal)

frequência de saída do propulsor de velocidade

0,5…400 Hz

frequência de comutação nominal

4 kHz

frequência de comutação

2...12 kHz ajustável

intervalo de velocidades

1…20

sobretorque temporário

170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor

torque de frenagem

Até 150% do binário nominal do motor com resistor de frenagem a inércia elevada
Até 70% do torque nominal sem resistor de frenagem

perfil de controle de motor assíncrono

Relação de poupança de energia
Relação de poupança de energia
Relação de frequência/tensão quadrática

compensação da diferença de velocidade do motor

Ajustável
Predefinição de fábrica

tensão de saída

380...460 V trifásico

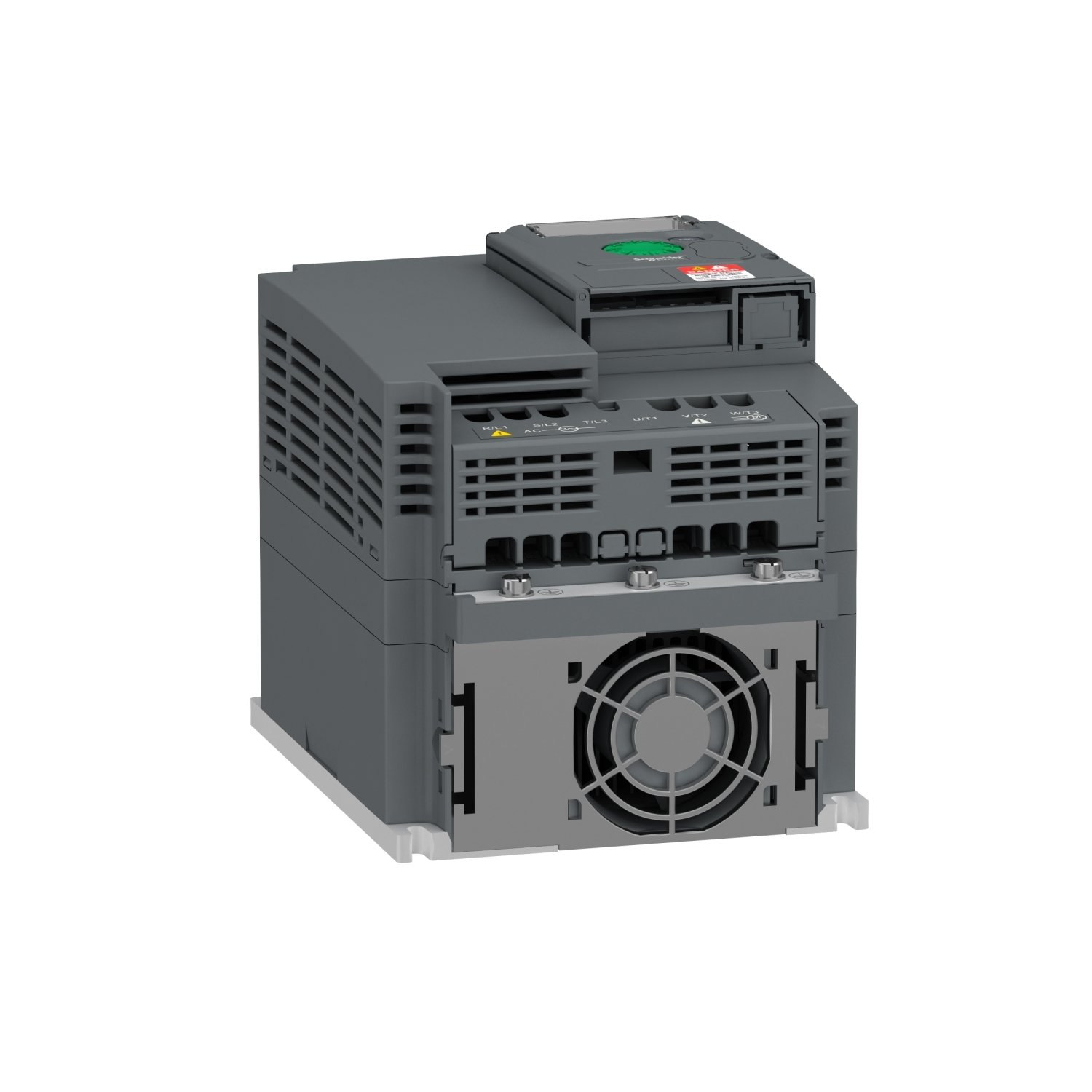

conexão elétrica

Terminal, capacidade de Fixação: 4 mm² (L1, L2, L3, PA/+, PB, U, V, W)

Torque de aperto

1,2…1,4 N.m

Isolamento

Elétrico entre a potência e o controle

alimentação

Alimentação interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos

Número de entrada analógica

1

tipo da entrada analógica

Corrente configurável EA1 0..20 mA 250 Ohm
Tensão configurável EA1 0..10 V 30 kOhm
Tensão configurável EA1 0..0,5 V 30 kOhm

número de entrada digital

4

tipo de entrada digital

Programável LI1...LI4 24 V 18..0,30 V

lógica de entrada digital

Lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
Lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1)

duração de amostra

10 ms of entrada analógica
20 ms, Tolerância +/- 1 ms of entrada lógica

erro de linearidade

+/- 0.3 % do valor maximo of entrada analógica

Número de saída analógica

1

tipo da saída analógica

SA1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 8 bits

número de saída digital

2

tipo de saída digital

Saída lógica LO+, LO-
Rele de saida protegido R1A, R1B, R1C 1 F/A

corrente de comutação mínima

5 mA a 24 V CC of relé lógico

corrente de comutação máxima

2 A a 250 V CA Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
2 A a 30 V CC Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico

rampas de aceleração e desaceleração

Linear a partir de 0...999.9 s
S
Linear a partir de 0...999.9 s

frenagem até à paralisação

Por injeção CC, <30 s

tipo de proteção

Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t

resolução de frequência

Entrada analógica: conversor A/D, 10 bits
Unidade visor: 0,1 Hz

constante temporal

20 ms +/- 1 ms para alteração de referência

Posição de operação

Vertical +/- 10 graus

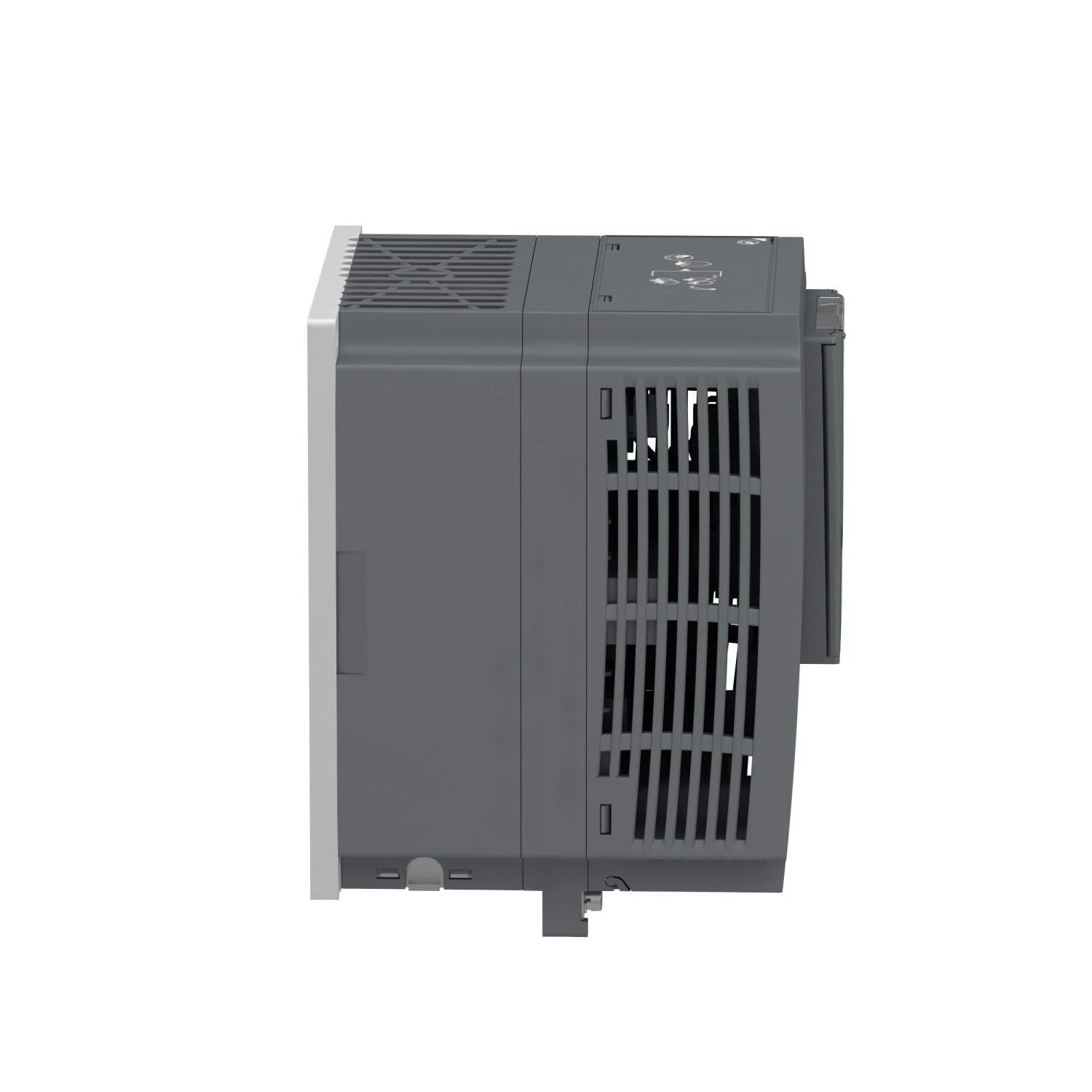

Altura

184 mm

Largura

140 mm

Profundidade

151 mm

Peso líquido

1,8 kg
