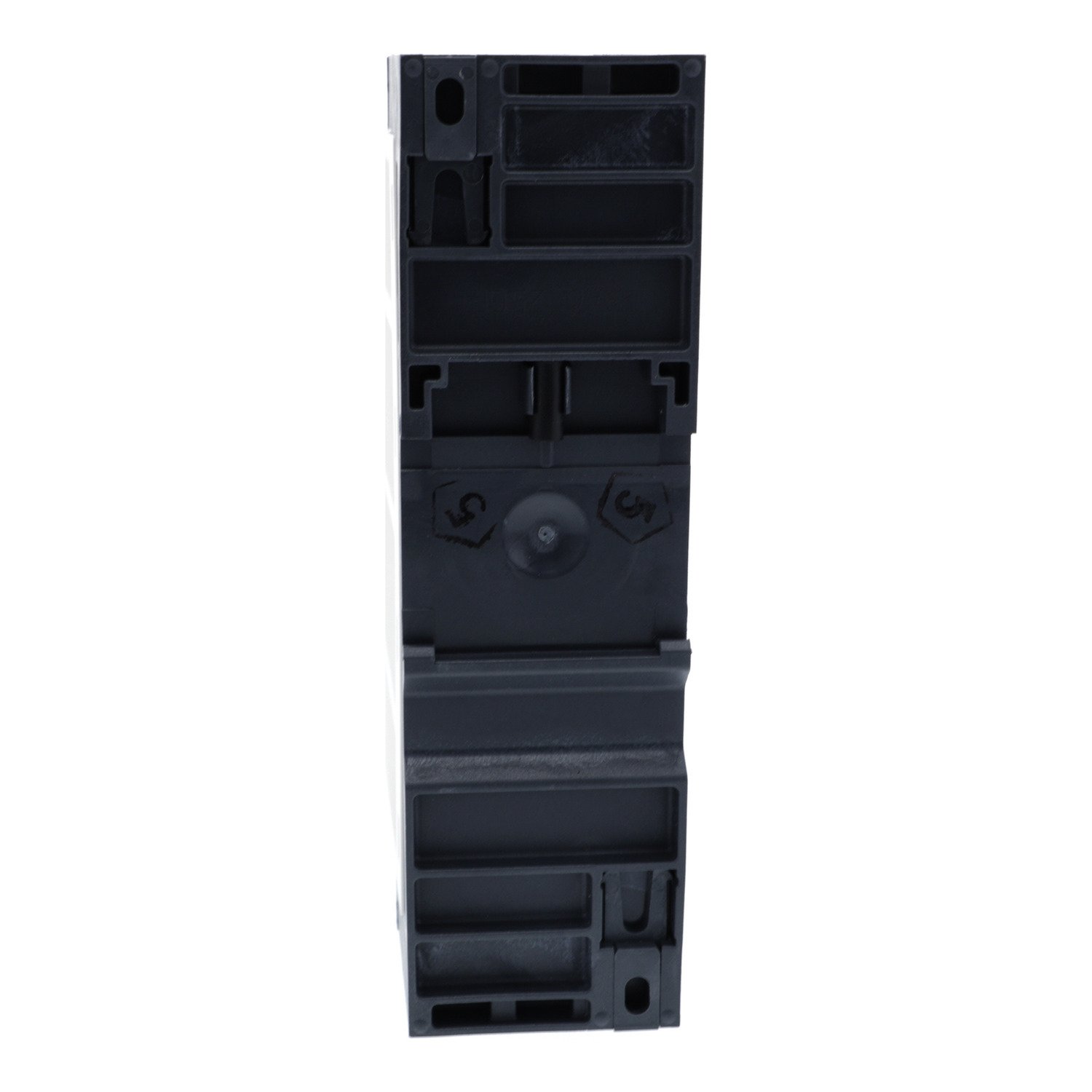

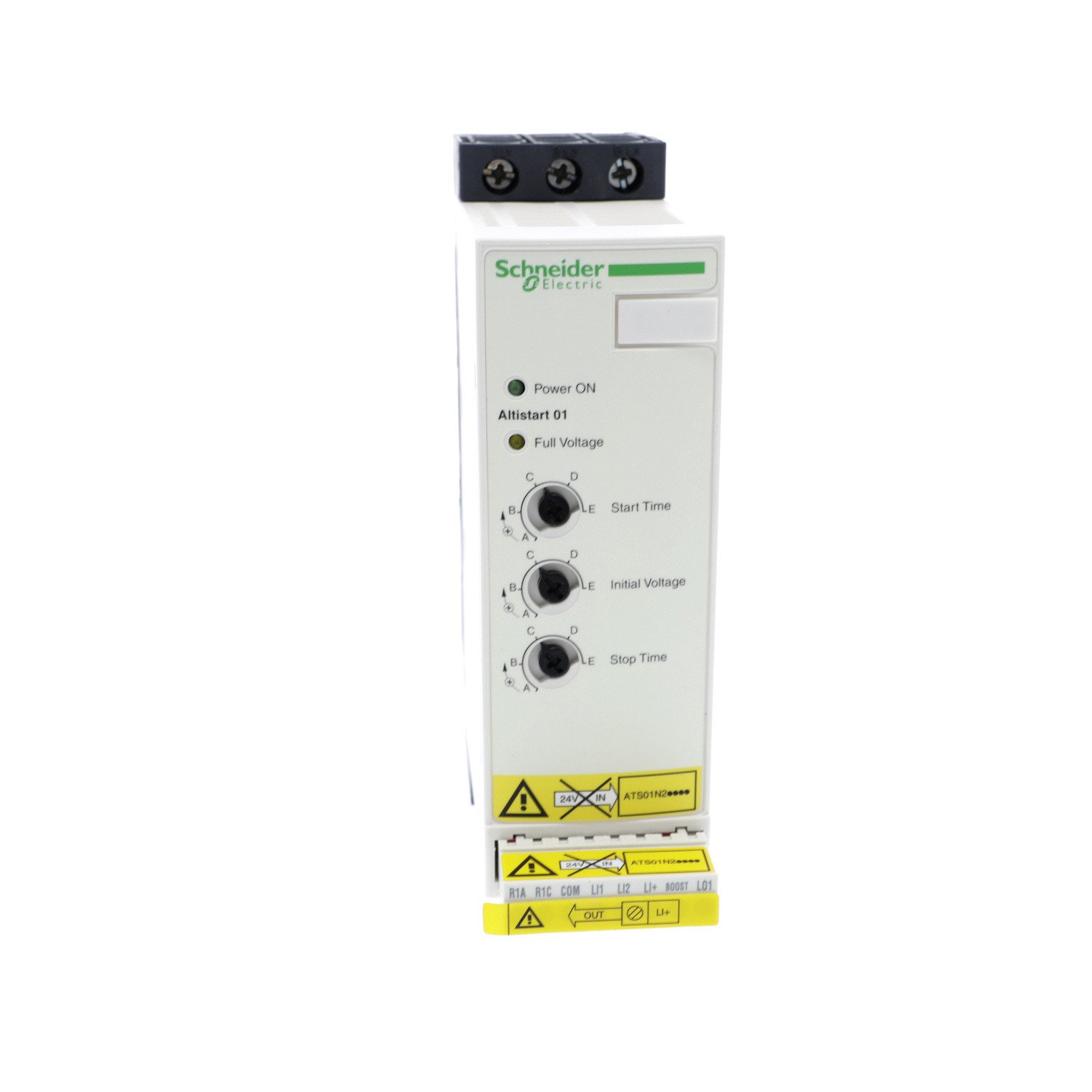

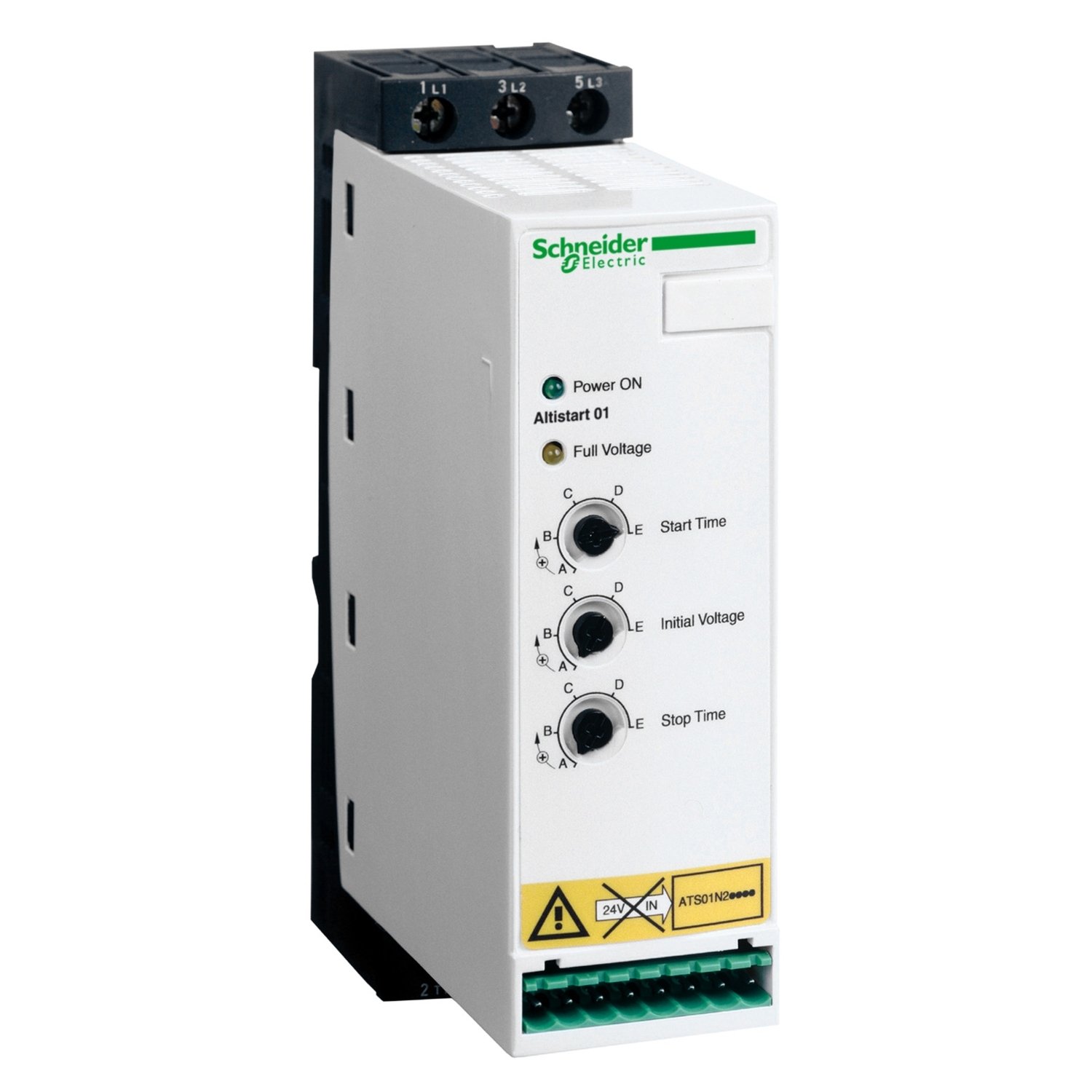

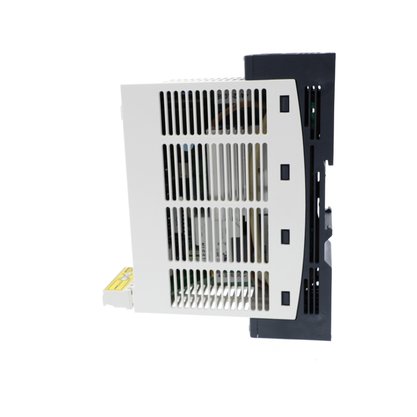

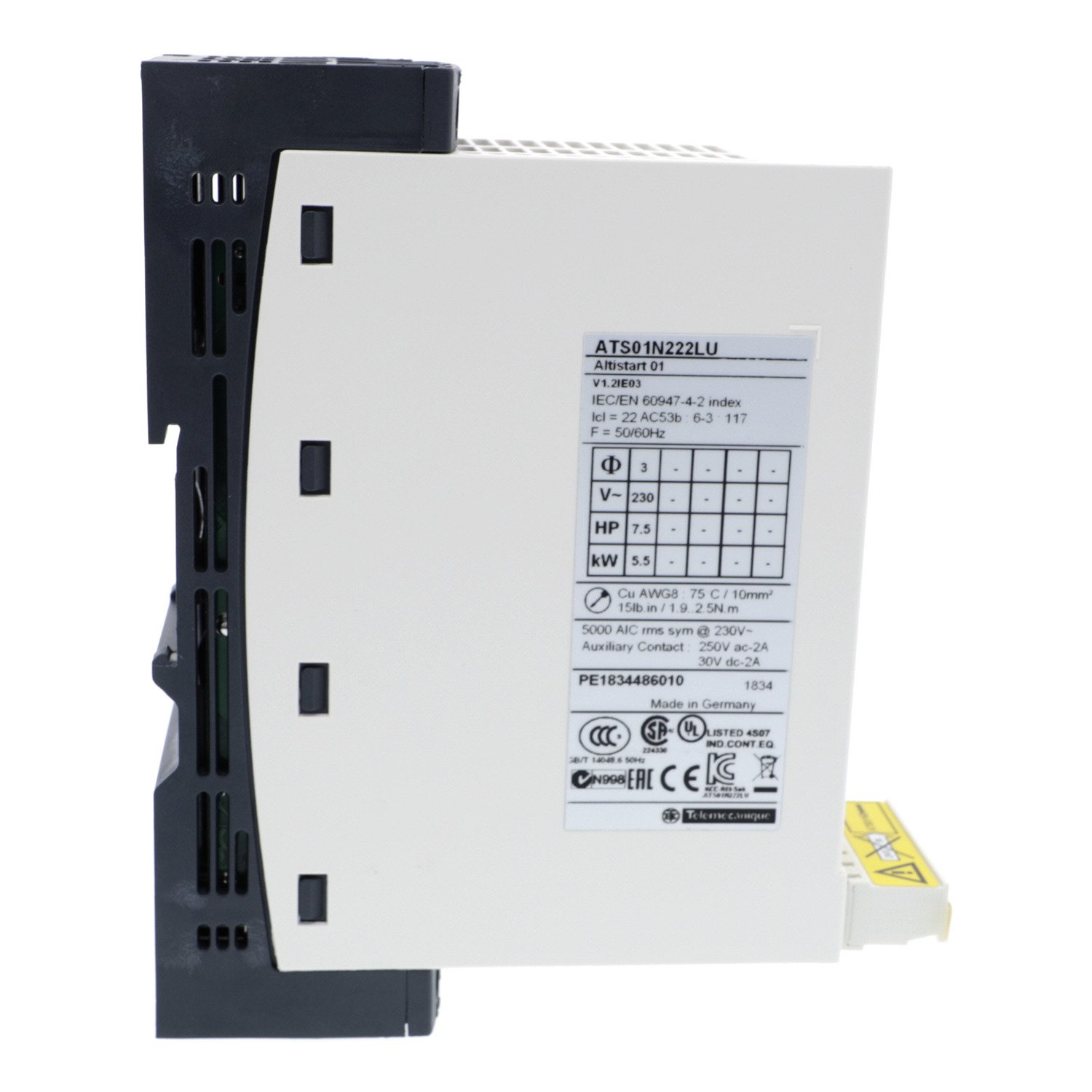

ATS01N222QN - SOFT STATER ATS01 22 A 380-415 VAC

Linha de produto

Altistart 01

Tipo de produto ou componente

Acionador suave

Destino do produto

Motores assíncronos

aplicação específica do produto

Máquina simples

Nome abreviado do dispositivo

ATS01

Número de fases da rede

Trifásico

tensão nominal de fornecimento [Us]

380...415 V - 10...10 %

alimentação do motor kW

11 kW, trifásico a 380...415 V
7,5 kW, trifásico a 380...415 V

classificação inicial IcL

22 A

categoria de uso

CA -53B conforme EN/IEC 60947-4-2

consumo de corrente

110 A com carga nominal

tipo de início

Iniciar com aumento da tensão

dissipação de alimentação em W

124,5 W em estado transitório
4,5 W com carga máxima e no final da inicialização

Complementar

Tipo de montagem

Com dissipador

Função disponível

Derivação integrada

limites de tensão de alimentação

342…456 V

frequência de alimentação

50..60 Hz - 5...5 %

Frequência da rede

47,5...63 Hz

Tensão de saída

<= tensão da fonte de alimentação

tensão de circuito de controle

Incorporado no acionador

hora de início

1 s / 100
5 s / 20
10 s / 10
Ajustável de 1 a 10 s

símbolo de tempo de desaceleração

Ajustável de 1 a 10 s

torque de início

30...80% de torque inicial de motor conectado diretamente à linha de alimentação

tipo de entrada digital

Lógica (LI1, LI2, BOOST funções de parada, execução e aumento na inicialização <= 8 mA 27 kOhm

tensão de entrada digital

24..0,40 V

lógica de entrada digital

Positivo LI1, LI2, BOOST no Estado 0: < 5 V e <= 0.2 mA no Estado 1: > 13 V, >= 0.5 mA

corrente de saída digital

2 A CC-13
12/31/1899 03:00:00 CA-15

tipo de saída digital

Lógica de coletor aberto LO1 fim do sinal de inicialização
Saídas de relé R1A, R1C NA

tensão de saída digital

24 V (limites de Tensão: 6..0,30 V lógica de coletor aberto

corrente de comutação mínima

10 mA a 6 V CC of saídas de relé

corrente de comutação máxima

Saídas de relé: 2 A a 250 V CA cos phi = 0,5 e L/R = 20 ms indutivo carga
Saídas de relé: 2 A a 30 kV CC cos phi = 0,5 e L/R = 20 ms indutivo carga

tipo de visor

1 LED (Verde) of acionador ligado
1 LED (Amarelo) of tensão nominal atingida

Torque de aperto

0,5 N.m
1,9…2,5 N.m

conexão elétrica

Terminal de braçadeira de parafuso de 4 mm - rígido 1 1..0,10 mm² AWG 8 circuito de potência
Conector de parafuso - rígido Sem a extremidade do cabo 1 0.5...2.5 mm² AWG 14 circuito de controle
Terminal de braçadeira de parafuso de 4 mm - rígido 2 1..6 mm² AWG 10 circuito de potência
Conector de parafuso - rígido 2 0.5...1 mm² AWG 17 circuito de controle
Conector de parafuso - Flexível Com a extremidade do cabo 1 0,5...1,5 mm² AWG 16 circuito de controle
Terminal de braçadeira de parafuso de 4 mm - Flexível Sem a extremidade do cabo 1 1.5...10 mm² AWG 8 circuito de potência
Conector de parafuso - Flexível Sem a extremidade do cabo 1 0.5...2.5 mm² AWG 14 circuito de controle
Terminal de braçadeira de parafuso de 4 mm - Flexível Com a extremidade do cabo 2 1..6 mm² AWG 10 circuito de potência
Terminal de braçadeira de parafuso de 4 mm - Flexível Sem a extremidade do cabo 2 1.5...6 mm² AWG 10 circuito de potência
Conector de parafuso - Flexível Sem a extremidade do cabo 2 0,5...1,5 mm² AWG 16 circuito de controle

gravação

CE

Posição de operação

Vertical +/- 10 graus

Altura

154 mm

Largura

45 mm

Profundidade

131 mm

Peso líquido

0,56 kg

código de compatibilidade

ATS01N2

Motor power range AC-3

7…11 kW a 380…440 V trifásico

Motor starter type

Arranque suave
