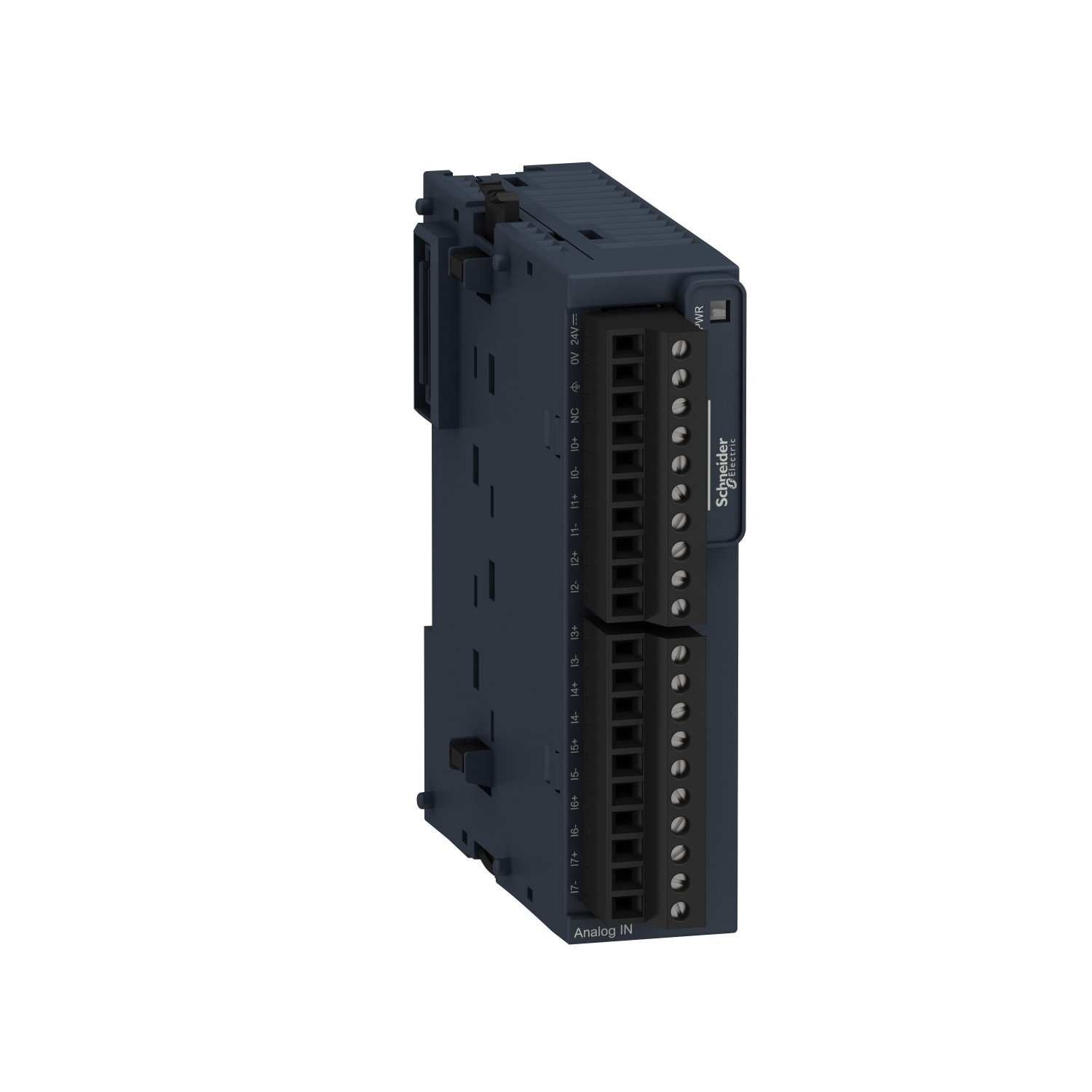

TM3AI8 - MÓDULO DE ENTRADAS ANALÓGICAS 8 ENTRADAS 12 BITS 24 VDC TENSÃO E CORRENTE TERMINAL PARAFUSO

Principal

Linha de produto

TM3 Modicon

Tipo de produto ou componente

Módulo de entrada analógica

Compatibilidade da linha

Modicon M221
Modicon M241
Modicon M251
Modicon M262

Número de entrada analógica

8

tipo da entrada analógica

Corrente 4...20 mA
Corrente 0..20 mA
Tensão 0..10 V
Tensão - 220 - 240V

Complementar

resolução de entrada analógica

12 bits
11 bits + sinal

sobrecarga contínua admissível

13 V , tipo de entrada analógica: tensão
40 mA , tipo de entrada analógica: corrente

impedância de entrada

<= 50 Ohm corrente
>= 1 MOhm tensão

valor LSB

2,44 mV tensão0..10 V
4,88 mV tensão- 220 - 240V
4,88 µA corrente0..20 mA
3.91 µA corrente4...20 mA

tempo de conversão

1 ms + 1 ms por tempo de ciclo + 1 controlador do canal

duração de amostra

1 ms

erro de precisão absoluta

+/- 1 % da plena carga
+/- 0,2% da escala completa at 25 °C

variação de temperatura

+/- 0,01% FS / ° C

precisão de repetição

+/-0,5%FS

não linearidade

+/- 0,2%FS

diafonia

<= 1 LSB

Tensão nominal de alimentação [Us]

24 V CC

limites de tensão de alimentação

20,4…28,8 V

tipo de cabo

Cabo de pares trançados blindado <30 m para Entrada circuito

consumo de corrente

40 mA a 5 V CC a via conector de barramento carga total
35 mA a 5 V CC a via conector de barramento sem carga
30 mA a 24 V CC a via fonte externa sem carga
40 mA a 24 V CC a via fonte externa carga total

Sinalização local

1 LED (Verde) para ENER

conexão elétrica

Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 10 x de entradas e de alimentação
Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 10 x para entradas

isolamento

Entre a entrada e fornecimento a 1500 V CA
Entre a entrada ea lógica interna a 500 V CA

gravação

CE

resistência a sobretensão

1 kV fonte de alimentação modo comum conforme IEC 61000-4-5
0,5 kV fonte de alimentação modo diferencial conforme IEC 61000-4-5
1 kV entrada modo comum conforme IEC 61000-4-5

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

90 mm

Profundidade

70 mm

Largura

23,6 mm

Peso líquido

0,11 kg

Meio ambiente

Normas

IEC 61131-2

Certificações do produto

CE
UKCA
RCM
EAC
cULus
cULus HazLoc

resistência a descarga eletrostática

8 kV No ar conforme IEC 61000-4-2
4 kV No contato conforme IEC 61000-4-2

resistência a campos eletromagnéticos

10 V/m 80 MHz ... 1 GHz conforme IEC 61000-4-3
3 V/m 1.4 GHz ... 2 GHz conforme IEC 61000-4-3
1 V/m 2 GHz ... 3 GHz conforme IEC 61000-4-3

resistência a campos magnéticos

30 A/m conforme IEC 61000-4-8

resistência a transientes

1 kV (E/S) conforme IEC 61000-4-4

resistência a perturbações por condução, induzidas por campos de radiofrequência

10 V 0,15...80 MHz conforme IEC 61000-4-6
3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) conforme especificação Marine (LR, ABS, DNV, GL)

emissão eletromagnética

Radiação - nível de teste: 40 dBμV / m QP Classe A ( 10 m) a 30…230 MHz conforme IEC 55011
Radiação - nível de teste: 47 dBμV / m QP Classe A ( 10 m) a 230…1000 MHz conforme IEC 55011

imunidade a micro interrupção

10 ms

temperatura ambiente do ar para funcionamento

-10…55 °C instalação horizontal
-10…35 °C instalação vertical

Temperatura ambiente para armazenamento

-25…70 °C

umidade relativa

10…95 %, Sem condensação (em operação)
10…95 %, Sem condensação (em armazenamento)

Grau de proteção IP

IP20

Grau de poluição

2

Altitude de funcionamento

0...2000 m

altitude de armazenamento

0…3000 m

resistência à vibração

3,5 mm a 5…8,4 Hz ligar Trilho DIN
3 gn a 8,4…150 Hz ligar Trilho DIN

resistência ao choque

15 gn para 11 ms
