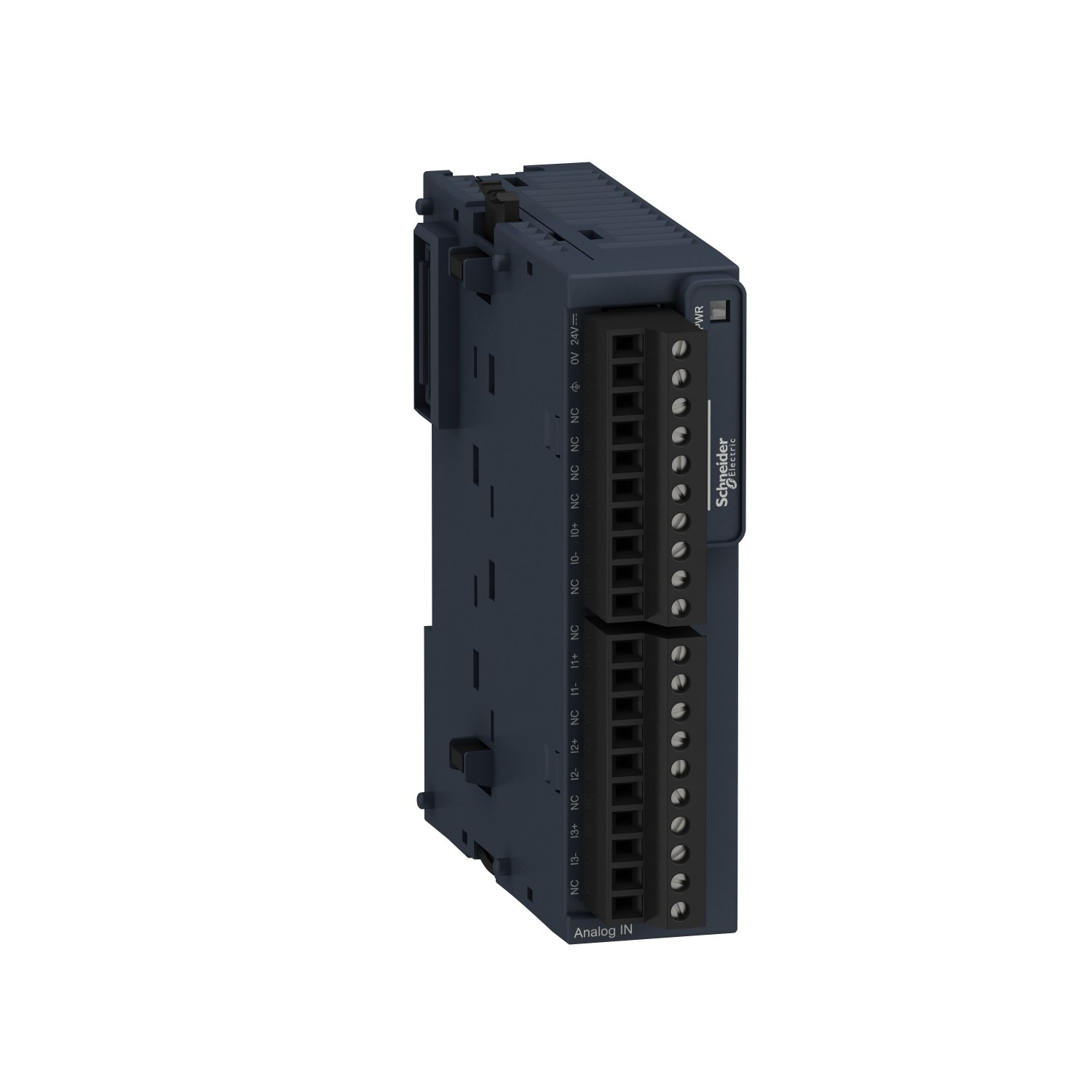

TM3AI4 - MÓDULO DE ENTRADAS ANALÓGICAS 4 ENTRADAS 12 BITS 24 VDC TENSÃO E CORRENTE TERMINAL PARAFUSO

Cod. do Produto: 52110

( Clique na imagem para ampliar )

Cod. do Produto: 52110

R$ 2.828,40 Mais formas de pagamento

3x de R$ 942,80 sem juros no cartão de crédito ou até 12x de R$ 286,63 no cartão de crédito

R$ 2.686,98 à vista no pix (5% Desconto) Economize R$ 141,42
R$ 2.785,97 à vista no boleto (1.5% Desconto) Economize R$ 42,43

R$ 2.828,40

Selecione Cor e Tamanho
- Tamanho:
  Selecione o Tamanho
  - Único
- Cor:
  Selecione a Cor
  - Único Único
Garantia: 18 Meses pelo Fabricante

Loja Segura

Compre Pelo WhatsApp

Calcule Frete e Prazo

Descrição do Produto

Somos distribuidores autorizados da Schneider Electric

O módulo de entrada analógica TM3 Modicon é um componente altamente compatível com as linhas Modicon M221, M241, M251 e M262. Com 4 canais de entrada analógica, ele suporta corrente de 4 a 20 mA, corrente de 0 a 20 mA, tensão de 0 a 10 V e tensão de -220 a 240V.
O TM3 Modicon possui uma resolução de entrada de 12 bits ou 11 bits mais sinal, garantindo aquisição precisa de dados analógicos. Ele apresenta sobrecarga contínua admissível de até 13 V para entrada de tensão e 40 mA para entrada de corrente.
Com um tempo de conversão rápido de 1 ms mais 1 ms por ciclo de tempo e 1 controlador de canal, o módulo oferece aquisição rápida de dados. Sua precisão absoluta varia de +/- 0,1% a +/- 1% da escala completa a 25 °C, proporcionando resultados confiáveis.
O TM3 Modicon possui isolamento adequado entre a entrada e o fornecimento, além de resistência a sobretensões e interferências eletromagnéticas. Ele também possui certificações CE, UKCA, RCM, EAC e cULus, garantindo qualidade e segurança.
Projetado para ambientes industriais exigentes, o módulo suporta uma ampla faixa de temperatura, umidade e altitude. Com grau de proteção IP20, resistência à vibração e choque, ele oferece durabilidade e confiabilidade.
O TM3 Modicon é a escolha ideal para aquisição precisa de dados em sistemas Modicon. Entre em contato conosco para saber mais sobre como esse módulo pode atender às suas necessidades e melhorar seus processos industriais.

Especificações

Principal
Linha de produto	TM3 Modicon
Tipo de produto ou componente	Módulo de entrada analógica
Compatibilidade da linha	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Número de entrada analógica	4
tipo da entrada analógica	Corrente 4...20 mA Corrente 0..20 mA Tensão 0..10 V Tensão - 220 - 240V

Complementar
resolução de entrada analógica	12 bits 11 bits + sinal
sobrecarga contínua admissível	13 V , tipo de entrada analógica: tensão 40 mA , tipo de entrada analógica: corrente
impedância de entrada	<= 50 Ohm corrente >= 1 MOhm tensão
valor LSB	2,44 mV tensão0..10 V 4,88 mV tensão- 220 - 240V 4,88 µA corrente0..20 mA 3.91 µA corrente4...20 mA
tempo de conversão	1 ms + 1 ms por tempo de ciclo + 1 controlador do canal
duração de amostra	1 ms
erro de precisão absoluta	+/- 0,1% da escala completa at 25 °C +/- 1 % da plena carga
variação de temperatura	+/- 0,006% FS / ° C
precisão de repetição	+/-0,5%FS
não linearidade	+/- 0,2%FS
diafonia	<= 1 LSB
Tensão nominal de alimentação [Us]	24 V CC
limites de tensão de alimentação	20,4…28,8 V
tipo de cabo	Cabo de pares trançados blindado <30 m para Entrada circuito
consumo de corrente	35 mA a 5 V CC a via conector de barramento sem carga 45 mA a 5 V CC a via conector de barramento carga total 30 mA a 24 V CC a via fonte externa
Sinalização local	1 LED (Verde) para ENER
conexão elétrica	Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 10 x de entradas e de alimentação Bloco terminal de parafuso removível com arremesso 5,08 milímetros ajuste1.5 mm² 10 x para entradas
isolamento	Entre a entrada e fornecimento a 1500 V CA Entre a entrada ea lógica interna a 500 V CA
gravação	CE
resistência a sobretensão	1 kV fonte de alimentação modo comum conforme IEC 61000-4-5 0,5 kV fonte de alimentação modo diferencial conforme IEC 61000-4-5 1 kV entrada modo comum conforme IEC 61000-4-5
suporte de montagem	Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Placa ou painel com kit de fixação
Altura	90 mm
Profundidade	70 mm
Largura	23,6 mm
Peso líquido	0,11 kg

Garantia

18 Meses pelo Fabricante

Manuais

DATASHEET - Download
