Descrição do Produto
Somos distribuidores autorizados da Schneider Electric

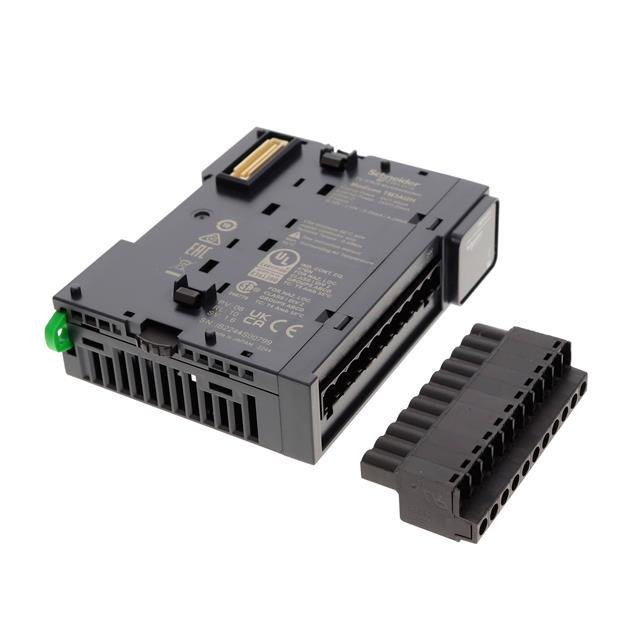

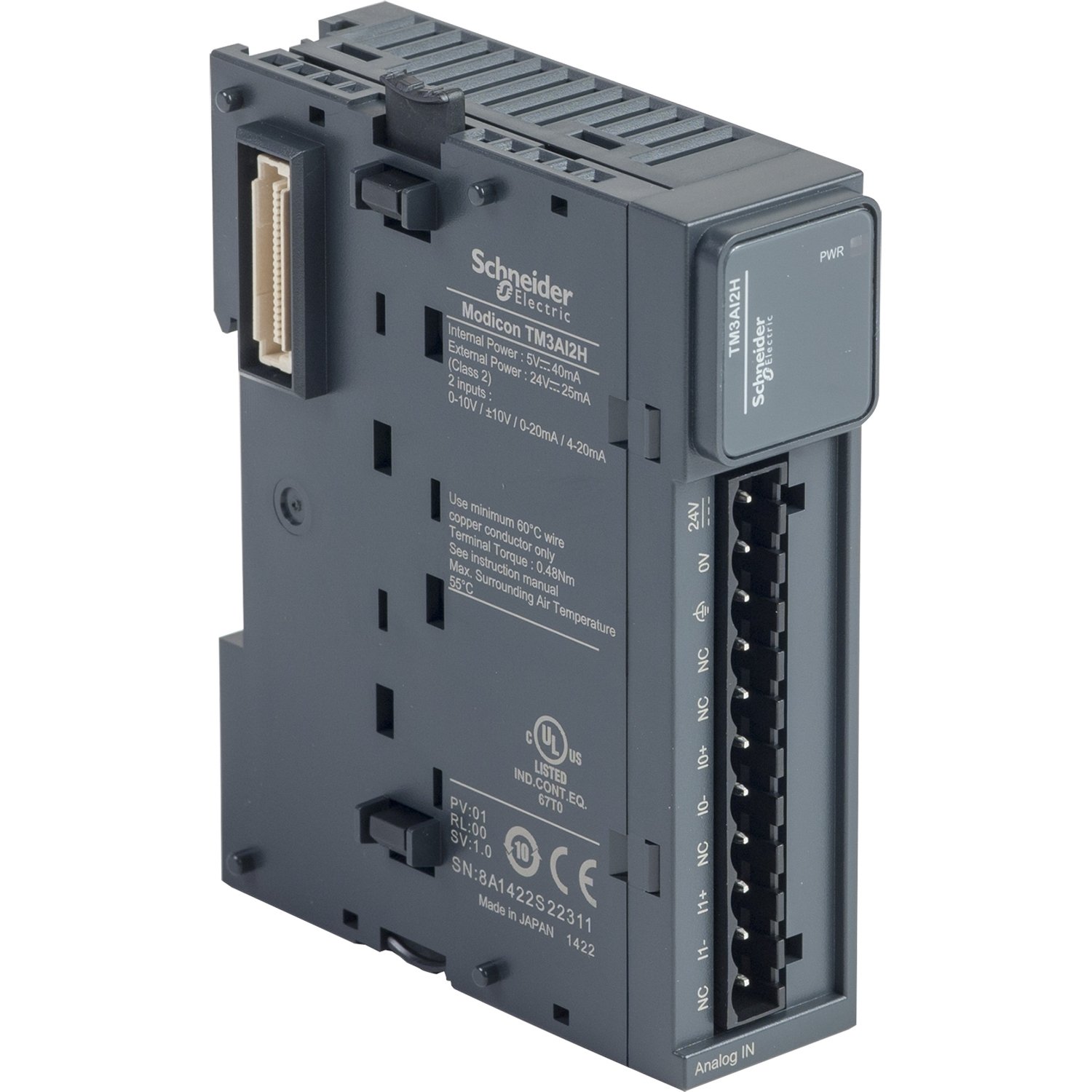

Este produto faz parte da linha Modicon TM3, uma oferta de módulos de expansão I/O para Modicon M221, M241, M251 e M262. O módulo de entrada analógica fornece 2 entradas com sinal + 15 bits e resolução de 16 bits. É um módulo de entrada com tensão de alimentação nominal de 24 Vcc e consumo de corrente de 30 mA a 5 Vcc via conector de barramento sem carga, 40mA a 5 Vcc via conector de barramento com carga total, 25mA a 24 Vcc via alimentação externa. Este produto é capaz de controlar variadores de velocidade ou qualquer dispositivo equipado com entrada de corrente ou tensão. Existe um isolamento entre entrada e alimentação em 1500V AC, entrada e lógica interna em 500V AC. É fornecido com terminal de parafuso removível para conexão elétrica com ajuste de passo de 5,08mm para entradas e alimentação. É um produto com classificação IP20. Suas dimensões são 23,6 mm (largura) x 70 mm (profundidade) x 90 mm (altura). Ele pesa 0,115 kg. Este produto é certificado pela CE. Atende aos padrões EN/IEC 61131-2 e EN/IEC 61010-2-201. Este módulo é compatível com o controlador lógico Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Suporta trilho tipo cartola TH35-15, trilho tipo cartola TH35-7.5 em conformidade com IEC 60715 e placa ou painel com montagem de kit de fixação. Os módulos de expansão Modicon TM3 foram projetados com um mecanismo simples de montagem interligada. Um conector de expansão de barramento é utilizado para distribuição de dados e alimentação na montagem dos módulos Modicon TM3 com controladores lógicos. Aumente o desempenho do seu controlador com o sistema de E/S Modicon TM3 especialmente projetado para os controladores lógicos Modicon M221, M241 e M251.
Especificações
|
Principal |
|
|
Linha de produto |
TM3 Modicon |
|
Tipo de produto ou componente |
Módulo de entrada analógica |
|
Compatibilidade da linha |
Modicon M221 |
|
Número de entrada analógica |
2 |
|
tipo da entrada analógica |
Corrente 4...20 mA |
|
Complementar |
|
|
resolução de entrada analógica |
16 bits |
|
sobrecarga contínua admissível |
13 V , tipo de entrada analógica: tensão |
|
impedância de entrada |
<= 50 Ohm corrente |
|
valor LSB |
0.153 mV tensão0..10 V |
|
tempo de conversão |
1 ms + 1 ms por tempo de ciclo + 1 controlador do canal |
|
duração de amostra |
1 ms |
|
erro de precisão absoluta |
+/- 0,1% da escala completa at 25 °C |
|
variação de temperatura |
+/- 0,006% FS / ° C |
|
precisão de repetição |
+/-0,5%FS |
|
não linearidade |
+/- 0,01% FS |
|
diafonia |
<= 1 LSB |
|
Tensão nominal de alimentação [Us] |
24 V CC |
|
limites de tensão de alimentação |
20,4…28,8 V |
|
tipo de cabo |
Cabo de pares trançados blindado <30 m para Entrada circuito |
|
consumo de corrente |
30 mA a 5 V CC a via conector de barramento sem carga |
|
Sinalização local |
1 LED (Verde) para ENER |
|
conexão elétrica |
Bloco terminal de parafuso removível com vertical ajuste2,5 mm² 11 x de entradas e de alimentação |
|
isolamento |
Entre a entrada e fornecimento a 1500 V CA |
|
gravação |
CE |
|
resistência a sobretensão |
1 kV fonte de alimentação modo comum conforme IEC 61000-4-5 |
|
suporte de montagem |
Calha top tipo chapéu TH35-15 conforme IEC 60715 |
|
Altura |
90 mm |
|
Profundidade |
70 mm |
|
Largura |
23,6 mm |
|
Peso líquido |
0,115 kg |
Garantia
18 Meses pelo FabricanteManuais
