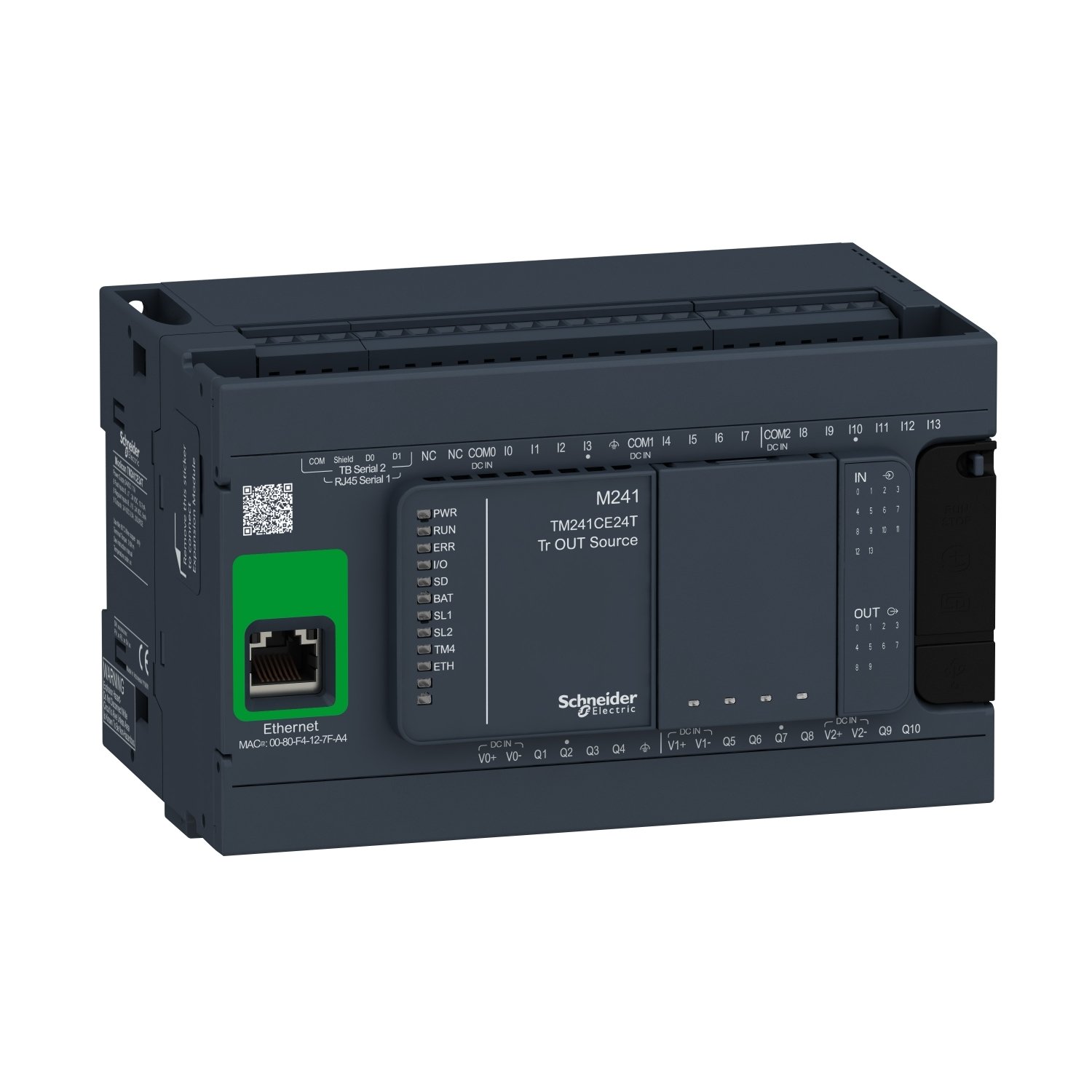

TM241CE24T - CONTROLADOR LOGICO PROGRAMAVEL M241 24IO

Principal

Linha de produto

Modicon M241

Tipo de produto ou componente

Controlador lógico

Tensão nominal de alimentação [Us]

24 V CC

número de entrada digital

14, entrada discreta 8 entrada rápida conforme IEC 61131-2, Tipo 1

tipo de saída digital

Transistor

número de saída digital

10 transistor 4 saída rápida

tensão de saída digital

24 V CC para saída do transistor

corrente de saída digital

0,5 A para saída do transistor (Q0...Q9)
0.1 A para saída rápida (modo PTO) (Q0...Q3)

Complementar

número de E/S digital

24

número de módulo de expansão I / O

7 (local)
14 (remoto)

limites de tensão de alimentação

20,4…28,8 V

corrente de irrupção

50 A

consumo de potência em W

32,6…40,4 W (com o número máximo de módulo de expansão I / O)

lógica de entrada digital

Coletor ou fonte

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

estado 1 de tensão garantido

>= 15 V para Entrada

estado de tensão 0 garantido

<= 5 V para Entrada

corrente de entrada digital

5 mA para Entrada
10,7 mA para entrada rápida

impedância de entrada

4.7 kOhm para Entrada
2.81 kOhm para entrada rápida

tempo de resposta

50 µs ligar, I0...I13 terminais para Entrada
50 µs desligar, I0...I13 terminais para Entrada
<= 2 µs ligar, I0...I7 terminais para entrada rápida
<= 2 µs desligar, I0...I7 terminais para entrada rápida
<= 34 µs ligar, Q0...Q9 terminais para Saída
<= 250 µs desligar, Q0...Q9 terminais para Saída
<= 2 µs ligar, Q0...Q3 terminais para saída rápida
<= 2 µs desligar, Q0...Q3 terminais para saída rápida

tempo de filtragem configurável

1 µs para entrada rápida
12 ms para entrada rápida
0 ms para Entrada
1 ms para Entrada
4 ms para Entrada
12 ms para Entrada

lógica de saída digital

Lógica positiva (fonte)

limites da tensão de saída

30 V CC

Maximum current per output common

2 A com Q0...Q3 para saída rápida
2 A com Q4...Q7 para Saída
1 A com Q8...Q9 para Saída

Maximum output frequency

20 kHz para saída rápida (modo PWM)
100 kHz para saída rápida (modo PLS)
1 kHz para Saída

precisão

#ERROR! a 0,02…0,1 kHz para saída rápida
+/- 1 % a 0,1…1 kHz para saída rápida

Maximum leakage current

5 µA para Saída

Maximum voltage drop

<1 V

Maximum tungsten load

<2,4 W

tipo de proteção

Proteção contra curtos-circuitos
Curto-circuito e sobrecarga com rearme automático
Proteção contra polaridade reversa para saída rápida

tempo de reposição

10 ms reposição automática Saída
12 s reposição automática saída rápida

capacidade de memória

64 MB para memória do sistema RAM

dados incluídos na cópia de segurança

128 MB built-in memória flash para cópia de segurança dos programas do usuário

equipamento de armazenamento de dados

<= 16 GB Cartão SD (opcional)

tipo de bateria

BR2032 de lítio não-recarregáveis , duração da bateria: 4 ano(s)

hora de backup

2 anos a 25 °C

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi
0,7 ms para outra instrução

estrutura da aplicação

8 tarefas de eventos externos
8 tarefas de eventos
3 tarefas mestre cíclicos + 1 tarefa de roda livre
4 tarefas mestre cíclicos

clock em tempo real

Com

desvio de relógio

<= 60 s/mês a 25 °C

funções de posicionamento

PTO função4 canal(is) (frequência de posicionamento: 100 kHz)
PTO função4 canal(is) para saída do transistor (frequência de posicionamento: 1 kHz)

número de entrada da contagem

4 entrada rápida (modo HSC) a 200 kHz
14 Acionamento padrão a 1 kHz

tipo do sinal de controle

A/B a 100 kHz para entrada rápida (modo HSC)
Pulso/direção a 200 kHz para entrada rápida (modo HSC)
Monofásico a 200 kHz para entrada rápida (modo HSC)

tipo de conexão integrada

Ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 interface
Ligação de série não isolada serial 2 com Bloco removível de conexões por parafuso conector e RS485 interface
Porta USB com mini B USB 2.0 conector
Ethernet com RJ45 conector

alimentação

(Serial 1)alimentação de ligação de série: 5 V, <200 mA

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
480 Mbit/s parágrafo comprimento de barramento de 3 m para USB
10/100 Mbit/s para Ethernet

protocolo da porta de comunicação

Ligação de série não isolada: Modbus "master"/"slave"

porta Ethernet

10BASE-T/100BASE-TX - 1 porta(s)cabo de cobre

ethernet services

FDR
Servidor DHCP através do módulo de switch de rede Ethernet TM4
Cliente DHCP porta Ethernet incorporada
As notificações por SMS
Firmware atualização
Cliente SNMP / servidor
Programação
NGVL
Monitoração
IEC ACESSO VAR
Cliente FTP / servidor
Descarga
Cliente SQL
Digitalizador cliente I / O Modbus TCP
Ethernet / autores IP scanner de I / O porta Ethernet incorporada
Ethernet / IP de destino, o servidor Modbus TCP e do escravo Modbus TCP
Enviar e receber correio electrónico do controlador com base na biblioteca TCP/UDP
Servidor web (WebVisu & XWeb system)
Servidor OPC UA
Cliente DNS

Sinalização local

1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Vermelho) para I/O erro (I/O)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED (Verde) para SL1
1 LED (Verde) para SL2
1 LED (Vermelho) para falha de barramento na TM4 (TM4)
1 LED por canal (Verde) para estado de E/S
1 LED (Verde) para atividade de porta Ethernet

conexão elétrica

Bloco terminal de parafuso removívelpara entradas e saídas (vertical)
bloco terminal de parafuso removívelpara conexão de fonte de alimentação de 24 V CC (vertical)

Maximum cable distance between devices

Cabo não blindado: <50 m para Entrada
Cabo blindado: <10 m para entrada rápida
Cabo não blindado: <50 m para Saída
Cabo blindado: <3 m para saída rápida

isolamento

Entre a oferta ea lógica interna a 500 V CA
Não isolada entre a oferta ea terra
Entre a entrada ea lógica interna a 500 V CA
Não isolados entre as entradas
Entre a entrada rápida e lógica interna a 500 V CA
Entre a saída ea lógica interna a 500 V CA
Sem isolamento entre as saídas
Entre a saída rápida e lógica interna a 500 V CA
Entre os grupos de saída a 500 V CA

gravação

CE

resistência a sobretensão

1 kV linhas de energia (DC) modo comum conforme IEC 61000-4-5
1 kV Cabo blindado modo comum conforme IEC 61000-4-5
0,5 kV linhas de energia (DC) modo diferencial conforme IEC 61000-4-5
1 kV saída de relé modo diferencial conforme IEC 61000-4-5
1 kV entrada modo comum conforme IEC 61000-4-5
1 kV saída do transistor modo comum conforme IEC 61000-4-5

serviços web

Servidor web

número máximo de conexões

8 servidor Modbus
8 protocolo SoMachine
10 servidor web
4 servidor FTP
16 Ethernet target / IP
8 cliente Modbus

número de "slave"

64 Modbus TCP:
16 Ethernet/IP:

tempo do ciclo

10 ms 16 Ethernet/IP
64 ms 64 Modbus TCP

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Calha Tipo TH35-7.5 cartola conforme IEC 60715
Placa ou painel com kit de fixação

Altura

90 mm

Profundidade

95 mm

Largura

150 mm

Peso líquido

0,53 kg
