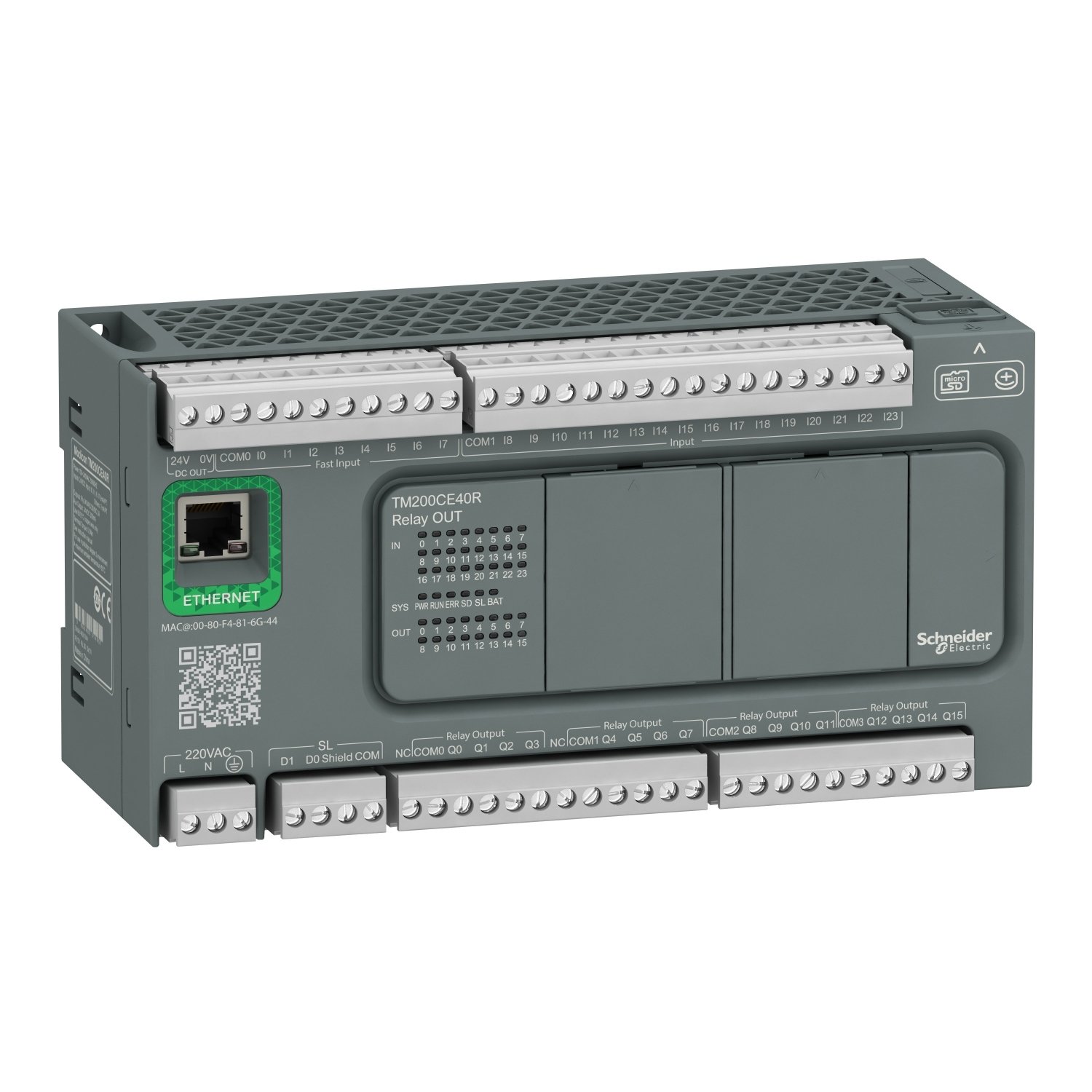

TM200CE40R - CONTROLADOR LOGICO PROGRAMAVEL 40ES R DC

Principal

Linha de produto

Easy Modicon M200

Tipo de produto ou componente

Controlador lógico

tensão nominal de alimentação [Us]

100...240 V CA

número de E/S digital

40

número de entrada digital

I2...I5: 4 entrada rápida
I0, I1, E6, E7: 4 entrada de alta velocidade
I8...I23: 16 entrada normal

número de saída digital

16 relé

tensão de entrada digital

24 V

tipo de tensão de entrada digital

CC

corrente de entrada digital

7 mA para Entrada

lógica de entrada digital

Coletor ou fonte (positivo/negativo) type 1 conforme IEC 61131-2

tensão de saída digital

24 V CC
220 V CA

corrente de saída digital

2 A

tipo de saída digital

Relé normalmente aberto

consumo de potência em VA

59…69 VA a 100...240 V CA (with max I/O)

Complementar

número de módulo de expansão I / O

4 com 128 saída discreta(s) para saída do transistor
4 com 80 saída discreta(s) para saída do relé

limites de tensão de alimentação

85…264 V

Frequência da rede

50/60 Hz

corrente de irrupção

50 A

estado 1 de tensão garantido

>= 15 V para Entrada

estado de tensão 0 garantido

<= 5 V para Entrada

impedância de entrada

3.3 kOhm para entrada discreta

tempo de resposta

5 µs desligar, I0, I1, E6, E7 terminais para entrada de alta velocidade
5 µs ligar, I0, I1, E6, E7 terminais para entrada de alta velocidade
100 µs desligar, I2...I5 terminais para entrada rápida
35 mS ligar, I2...I5 terminais para entrada rápida
100 µs desligar, I8...I13 terminais para entrada normal
35 mS ligar, I8...I13 terminais para entrada normal
10 ms desligar, Q0...Q15 terminais para saída do relé
10 ms ligar, Q0...Q15 terminais para saída do relé
125 µs desligar, I14...I23 terminais para entrada normal
55 µs ligar, I14...I23 terminais para entrada normal

tempo de filtragem configurável

0 ms para Entrada
3 ms para Entrada
12 ms para Entrada

limites da tensão de saída

30 V CC
250 V CA

Maximum current per output common

4 A

durabilidade elétrica

100000 ciclos CA-12, 240 V, 480 VA, resistivo
100000 ciclos CC-12, 24 V, 48 W, resistivo

frequência de comutação

0.1 Hz com carga máxima

durabilidade mecânica

20000000 ciclos para saída do relé

carga mínima

10 mA a 5 V CC para saída do relé

capacidade de memória

512 byte interno flash para backup de programas

equipamento de armazenamento de dados

32 GB cartão micro SD (opcional)

tipo de bateria

BR2032 Li-CFx (Lithium-Carbon Monofluoride) , duração da bateria: 5 ano(s)

hora de backup

3 years a 25 °C (pela interrupção do fornecimento de energia)

tempo de execução para 1 KInstruction

0,3 ms para 10 ... 49 psi

Execution time per instruction

0.2 µs Booliano

Exct time for event task

60 µs tempo de resposta

desvio de relógio

<= 90 s/month a 25 °C

loop de regulação

Regulador PID ajustável até 14 voltas simultâneas

tipo do sinal de controle

Quadrature (x1, x2, x4) a 100 kHz para entrada rápida (modo HSC)
Pulso/direção a 100 kHz para entrada rápida (modo HSC)
Monofásico a 100 kHz para entrada rápida (modo HSC)
CW/CCW a 100 kHz para entrada rápida (modo HSC)

número de entrada da contagem

4 entrada rápida (modo HSC) a 100 kHz 32 bits

tipo de conexão integrada

Porta USB com mini B USB 2.0 conector
Ligação de série não isolada serial 1 com bloco terminal conector e RS485 interface
Ligação de série não isolada serial 2 com bloco terminal conector e RS232/RS485 interface
TCP/IP Modbus Ethernet Ethernet com RJ45 conector e 1 porta Ethernet 10/100BASE-T interface
Isolated serial link serial 2 com bloco terminal conector e RS485 interface

taxa de transmissão

1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15 m para RS485
1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3 m para RS232
12 Mbit/s para USB
10/100 Mbit/s parágrafo comprimento de barramento de 100 m para TCP/IP Modbus Ethernet

protocolo da porta de comunicação

Porta USB: USB - SoMachine-Network
Ligação de série não isolada: Modbus "master"/"slave" - RTU/ASCII ou SoMachine-Network
TCP/IP Modbus Ethernet: Modbus TCP/IP servidor cliente

Sinalização local

1 LED (Verde) para ENER
1 LED (Verde) para EXECUÇÃO
1 LED (Vermelho) para erro do módulo (ERR)
1 LED (Verde) para acesso ao cartão SD (SD)
1 LED (Vermelho) para BAT
1 LED (Verde) para SL1
1 LED por canal (Verde) para estado de E/S
2 LEDs (Verde) para comunicação (LK/ACT 10/100)

conexão elétrica

Mini B USB 2.0 Conectorpara um terminal de programação
RJ45 Conectorpara conexão de rede Ethernet
Removível bloco terminal de parafusospara entradas
Removível bloco terminal de parafusospara saídas
Removível bloco terminal de parafusos, 4 terminal(is)for connecting the serial link1
Removível bloco terminal de parafusos, 3 terminal(is)para conexão da alimentação de 100-240 V CA

Maximum cable distance between devices

Cabo não blindado: <50 m para Entrada
Cabo blindado: <10 m para entrada rápida
Cabo blindado: <10 m para entrada de alta velocidade
Cabo não blindado: <150 m para Saída

isolamento

Não isolados entre as entradas
Entre a saída ea lógica interna a 1780 V CA
Entre os grupos de saída a 1780 V CA
Entre a oferta ea lógica interna a 1780 V CA
Entre a entrada ea lógica interna a 500 V CA
Entre a entrada rápida e lógica interna a 500 V CA
Entre grupos de entrada a 500 V CA

fonte de alimentação do sensor

24 V CC a 300 mA fornecido pelo controlador

gravação

CE

suporte de montagem

Calha top tipo chapéu TH35-15 conforme IEC 60715
Placa ou painel com kit de fixação Tipo TH35-7.5 cartola conforme IEC 60715

Altura

90 mm

Profundidade

70 mm

Largura

175 mm

Peso líquido

0,512 kg
