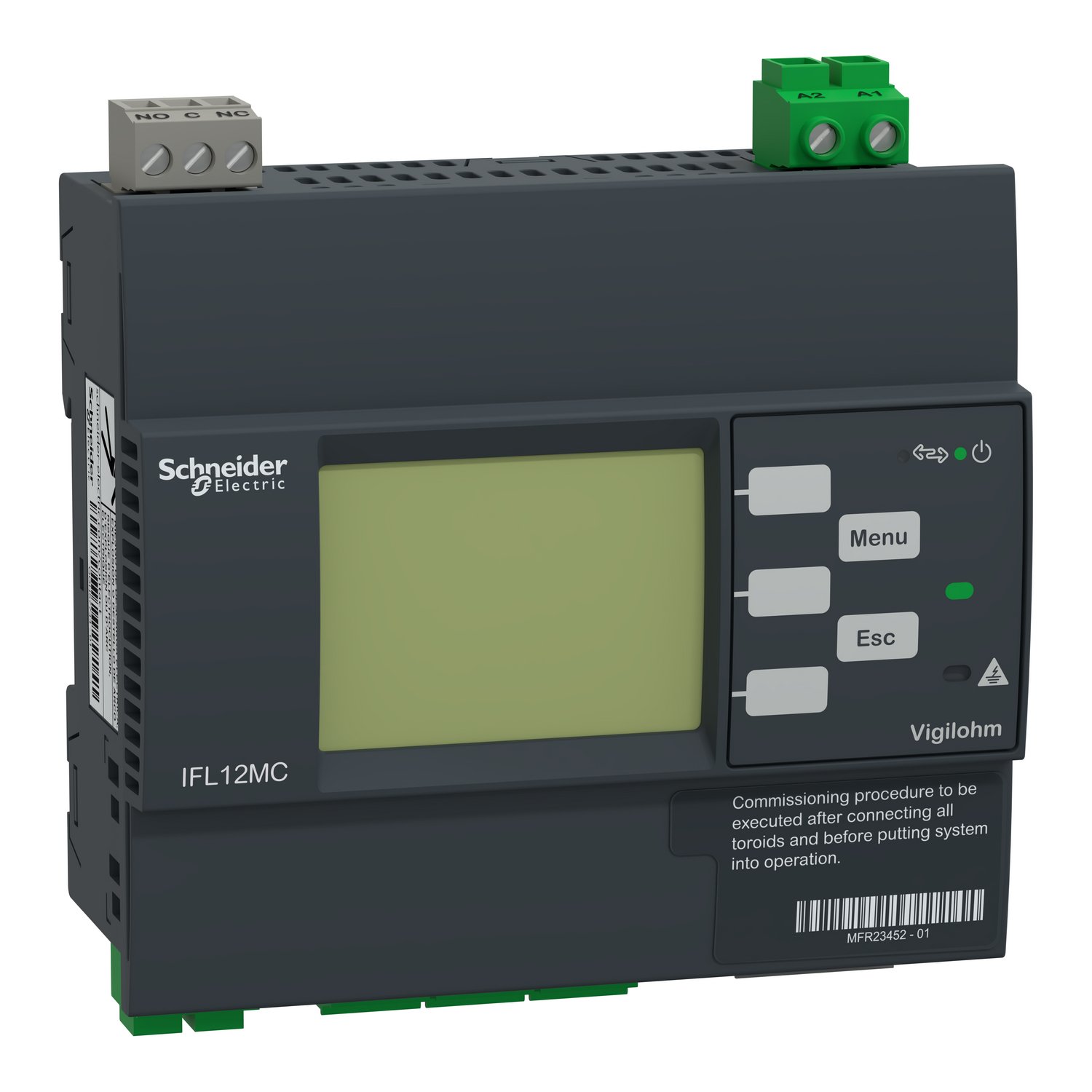

IMDIFL12MC - LOCALIZADOR DE FALHAS VIGILOHM ADVANCED 12 CANAIS COM MODBUS 100-440VAC/DC

Este dispositivo pertence à gama Vigilohm projetado para monitorar redes elétricas não aterradas/IT ao nível do alimentador. de acordo com as normas de instalação e produtos. Esta localização da falha de isolamento só é possível quando associada à série IM400. XM300 ou XM200.. Este dispositivo é dedicado ao monitoramento de 12 alimentadores. AC. DC e ACDC. até 1000V com o adaptador de tensão. IFL12VA1T.. Ele mede a resistência de isolamento e a capacitância de fuga por alimentador.. A configuração é feita pela parte frontal do dispositivo. pela tela da HMI ou pela porta de comunicação.. As principais configurações estão relacionadas a limites de alarme. nomeação de canal. tipo de toróide (tipo Vigilohm ou outros compatíveis). tempo de filtragem.. Por alimentador. apresenta resistência de isolamento de 100 ohms a 250 kilohms e capacitância de fuga de 1 a 15 microfarad.. O autoteste é iniciado automaticamente a cada 5 horas e sob demanda.. Caso a resistência de isolamento caia abaixo do limite definido. um alarme é acionado através do relé de saída IFL. HMI e porta de comunicação.. Uma vez que nenhuma falha é monitorada. o alarme é apagado. o relé de alarme volta ao normal.. O dispositivo pode ser alimentado por uma fonte de 110VAC a 415VAC ou de 125VDC a 250VDC. todas com tolerância de mais ou menos 15%.
