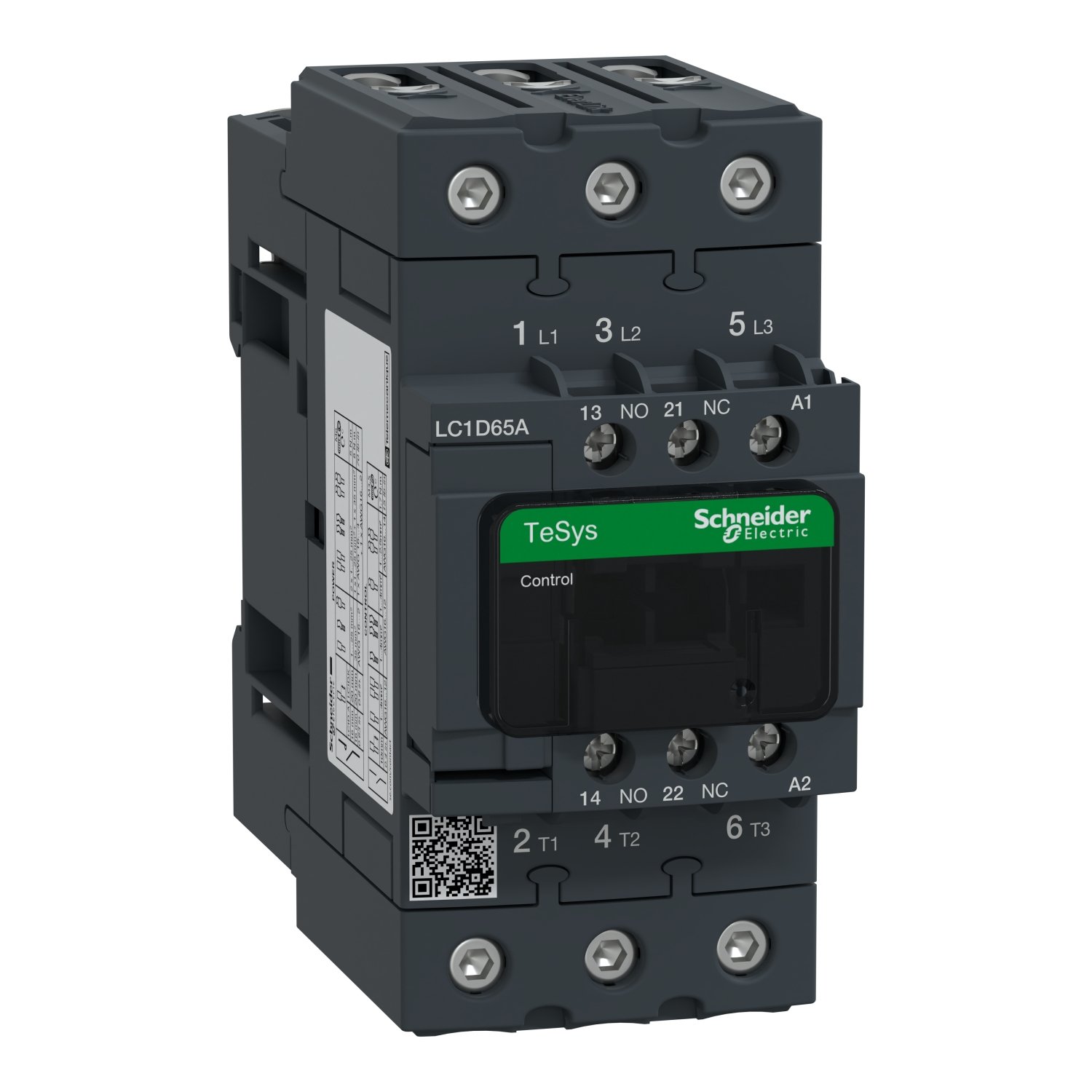

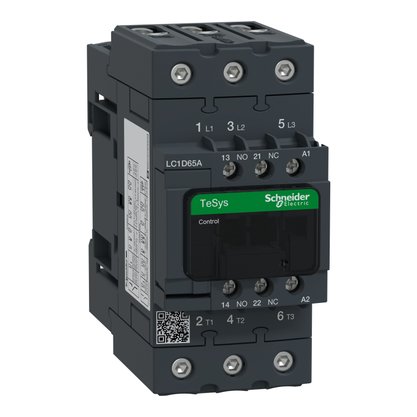

LC1D65AR7 - CONTATOR TRIPOLAR 65A 440V SCHNEIDER

Principal

linha

TeSys
TeSys Deca

Linha de produto

TeSys Deca

Tipo de produto ou componente

Contator

Nome abreviado do dispositivo

LC1D

aplicação do contator

Controle do motor
Carga resistiva

Categoria de uso

CA-4
CA-1
CA-3
AC-3e

Descrição de polos

3P

[Ue] tensão de operação nominal

Circuito de potência: <= 690 V CA 25...400 Hz
Circuito de potência: <= 300 V CC

[Ie] corrente nominal de operação

80 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
65 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
65 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência

[Uc] control circuit voltage

440 V CA 50/60 Hz

Complementar

alimentação do motor kW

11 kW at 400 V CA 50/60 Hz (CA-4)
18,5 kW at 220..0,230 V CA 50/60 Hz (CA-3)
30 kW at 380..0,400 V CA 50/60 Hz (CA-3)
37 kW at 500 V CA 50/60 Hz (CA-3)
37 kW at 660...690 V CA 50/60 Hz (CA-3)
18,5 kW at 220..0,230 V CA 50/60 Hz (AC-3e)
30 kW at 380..0,400 V CA 50/60 Hz (AC-3e)
37 kW at 500 V CA 50/60 Hz (AC-3e)
37 kW at 660...690 V CA 50/60 Hz (AC-3e)

alimentação do motor cv

40 hp at 460/480 V CA 50/60 Hz for trifásico motors
5 hp at 115 V CA 50/60 Hz for monofásico motors
10 hp at 230/240 V CA 50/60 Hz for monofásico motors
20 hp at 200/208 V CA 50/60 Hz for trifásico motors
20 hp at 230/240 V CA 50/60 Hz for trifásico motors
50 hp at 575/600 V CA 50/60 Hz for trifásico motors

código de compatibilidade

LC1D

composição de contatos de polos

3 NA

cobertura de proteção

Com

[Ith] corrente térmica ao ar livre convencional

10 A (at 60 °C) for circuito de sinalização
80 A (at 60 °C) for circuito de potência

capacidade de fechamento nominal Irms

140 A CA for circuito de sinalização conforming to IEC 60947-5-1
250 A CC for circuito de sinalização conforming to IEC 60947-5-1
1000 A at 440 V for circuito de potência conforming to IEC 60947

capacidade de corte nominal

1000 A at 440 V for circuito de potência conforming to IEC 60947

[Icw] corrente nominal de curta duração admissível

640 A 40 °C - 10 s for circuito de potência
900 A 40 °C - 1 s for circuito de potência
110 A 40 °C - 10 mín for circuito de potência
260 A 40 °C - 1 mín for circuito de potência
100 A - 1 s for circuito de sinalização
120 A - 500 ms for circuito de sinalização
140 A - 100 ms for circuito de sinalização

classificação do fusível associado

10 A gG for circuito de sinalização conforming to IEC 60947-5-1
125 A gG at <= 690 V coordination tipo 1 for circuito de potência
125 A gG at <= 690 V coordination tipo 2 for circuito de potência

impedância média

1,5 MOhm - Ith 80 A 50 Hz for circuito de potência

dissipação de alimentação por polo

9,6 W CA-1
6,3 W CA-3
6,3 W AC-3e

[Ui] tensão de isolamento nominal

Circuito de potência: 600 V CSA certificado
Circuito de potência: 600 V UL certificado
Circuito de sinalização: 690 V para IEC 60947-1
Circuito de sinalização: 600 V CSA certificado
Circuito de sinalização: 600 V UL certificado
Circuito de potência: 690 V para IEC 60947-4-1

Categoria de sobretensão

III

Grau de poluição

3

[Uimp] tensão nominal suportável de impulso

6 kV conforme IEC 60947

nível de fiabilidade de segurança

B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1

durabilidade mecânica

6 Mciclos

durabilidade elétrica

1,4 Mciclos 80 A CA-1 no Ue <= 440 V
1,45 Mciclos 65 A CA-3 no Ue <= 440 V
1,45 Mciclos 65 A AC-3e no Ue <= 440 V

tipo do circuito de controle

CA a 50/60 Hz

tecnologia da bobina

Sem módulo supressor integrado

limites de tensão de circuito de controle

0,3...0,6 Uc -40…70 °C saída CA 50/60 Hz
0,8...1.1 Uc -40…60 °C funcionamento CA 50 Hz
0,85...1.1 Uc -40…60 °C funcionamento CA 60 Hz
1...1.1 Uc 60…70 °C funcionamento CA 50/60 Hz

potência de irrupção em VA

140 VA 60 Hz cos phi 0,75 (at 20 °C)
160 VA 50 Hz cos phi 0,75 (at 20 °C)

consumo de potência de manutenção em VA

13 VA 60 Hz cos phi 0,3 (at 20 °C)
15 VA 50 Hz cos phi 0,3 (at 20 °C)

dissipação de calor

4…5 W at 50/60 Hz

tempo de funcionamento

4...19 ms Abertura
12...26 ms Fechamento

Maximum operating rate

3600 cic/h 60 °C

Maximum operating rate

3600 cic/h at 60 °C

conexões - terminais

Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Sólido Sem a extremidade do cabo
Circuito de potência: conexão a parafuso 1 1…35 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de potência: conexão a parafuso 2 1…25 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de potência: conexão a parafuso 1 1…35 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de potência: conexão a parafuso 2 1…25 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de potência: conexão a parafuso 1 1…35 mm² - cable stiffness: Sólido Sem a extremidade do cabo
Circuito de potência: conexão a parafuso 2 1…25 mm² - cable stiffness: Sólido Sem a extremidade do cabo

torque de aperto

Circuito de controle: 1,7 N.m - ligar conectores parafuso EverLink BTR - com chave de fenda plano de Ø 6 mm
Circuito de controle: 1,7 N.m - ligar conectores parafuso EverLink BTR - com chave de fenda Philips Nº 2
Circuito de potência: 8 N.m - ligar conectores parafuso EverLink BTR - cabo 25…35 mm² hexagonal cabeça de parafuso4 mm
Circuito de potência: 5 N.m - ligar conectores parafuso EverLink BTR - cabo 1…25 mm² hexagonal cabeça de parafuso4 mm
Circuito de controle: 1,7 N.m - ligar conectores parafuso EverLink BTR - com chave de fenda Pozidriv n 2
Circuito de potência: 2,5 N.m - ligar conectores parafuso EverLink BTR - com chave de fenda Pozidriv n 2

Contato Auxiliar

1 NA + 1 NF

tipo de contatos auxiliares

tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
tipo contato de espelho 1 NF para IEC 60947-4-1

frequência do circuito de sinalização

25..0,400 Hz

tensão de comutação mínima

17 V for circuito de sinalização

corrente de comutação mínima

5 mA for circuito de sinalização

resistência de isolamento

> 10 MOhm for circuito de sinalização

tempo não sobreposto

1,5 ms na desenergização entre contato NA e NF
1,5 ms na energização entre contato NA e NF

Suporte de montagem

Placa
Calha
