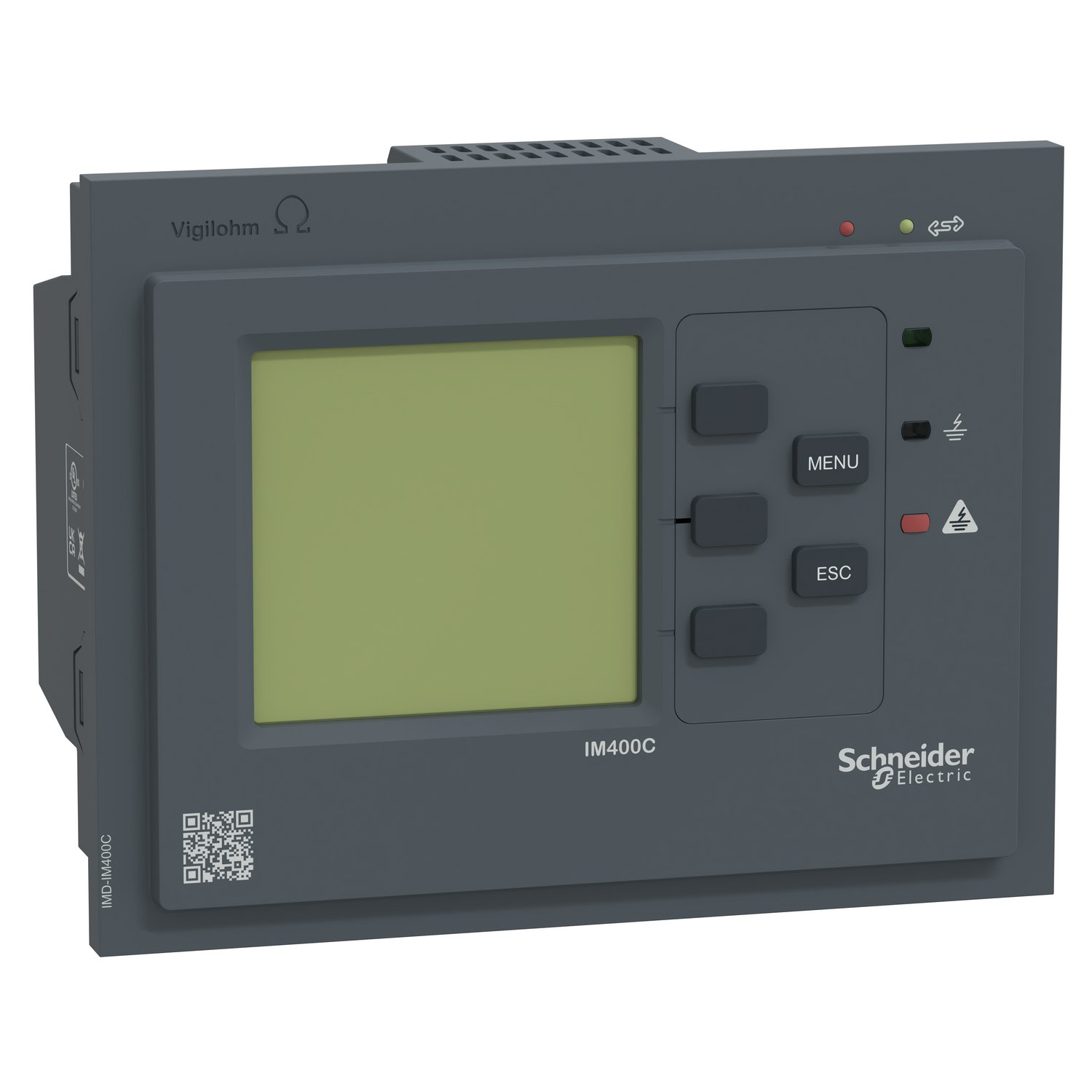

IMD-IM400C - VIGILOHM IM400C - REVESTIDO - 100 - 440 VAC

Este dispositivo pertence à gama Vigilohm concebido para monitorizar redes eléctricas não aterradas/IT, de acordo com as normas de instalação e produtos. De acordo com as normas, é recomendado equipar seus sistemas com dispositivos de monitoramento de isolamento (IMD). Este dispositivo é dedicado ao monitoramento de sistemas CA, CC e ACDC grandes e perturbados, incluindo grandes aplicações fotovoltaicas. Ele mede a resistência de isolamento do sistema injetando uma corrente CA de baixa frequência entre a rede e o terra. A configuração será definida dependendo da instalação. As configurações estão disponíveis na parte frontal do dispositivo, através da tela da HMI. As configurações estão relacionadas ao tipo de rede, limites de alarme e pré-alarme, atraso de alarme de 0 a 7200 segundos e outros estão disponíveis. Monitora redes de até 830VAC quando conectado ao neutro, 480V quando conectado à linha e 480VDC, com até 500microfarad, até 5500microfarad no modo PV com adaptador de tensão. A tela preta e branca pode exibir resistência de isolamento de 10 ohms a 10 megohms, capacitância e falhas temporárias. O autoteste é iniciado automaticamente a cada 5 horas e sob demanda. Caso a resistência de isolamento do sistema caia abaixo do limite definido, significando que ocorreu uma falha de aterramento, um alarme é acionado através do relé de saída IMD. Uma vez que nenhuma falha é monitorada, o alarme é apagado, o relé de alarme volta ao normal. O dispositivo pode ser alimentado por uma fonte de 110VAC a 440VAC ou de 110VDC a 440VDC, todas com tolerância de mais ou menos 15%. Este produto é instalado embutida, uma porta de gabinete, por exemplo, e é revestido conformemente. A proteção de entrada frontal é IP5, traseira IP20 e sobretensão 300V categoria III. O dispositivo de monitoramento é equipado com uma porta de comunicação RS485, protocolo Modbus.
