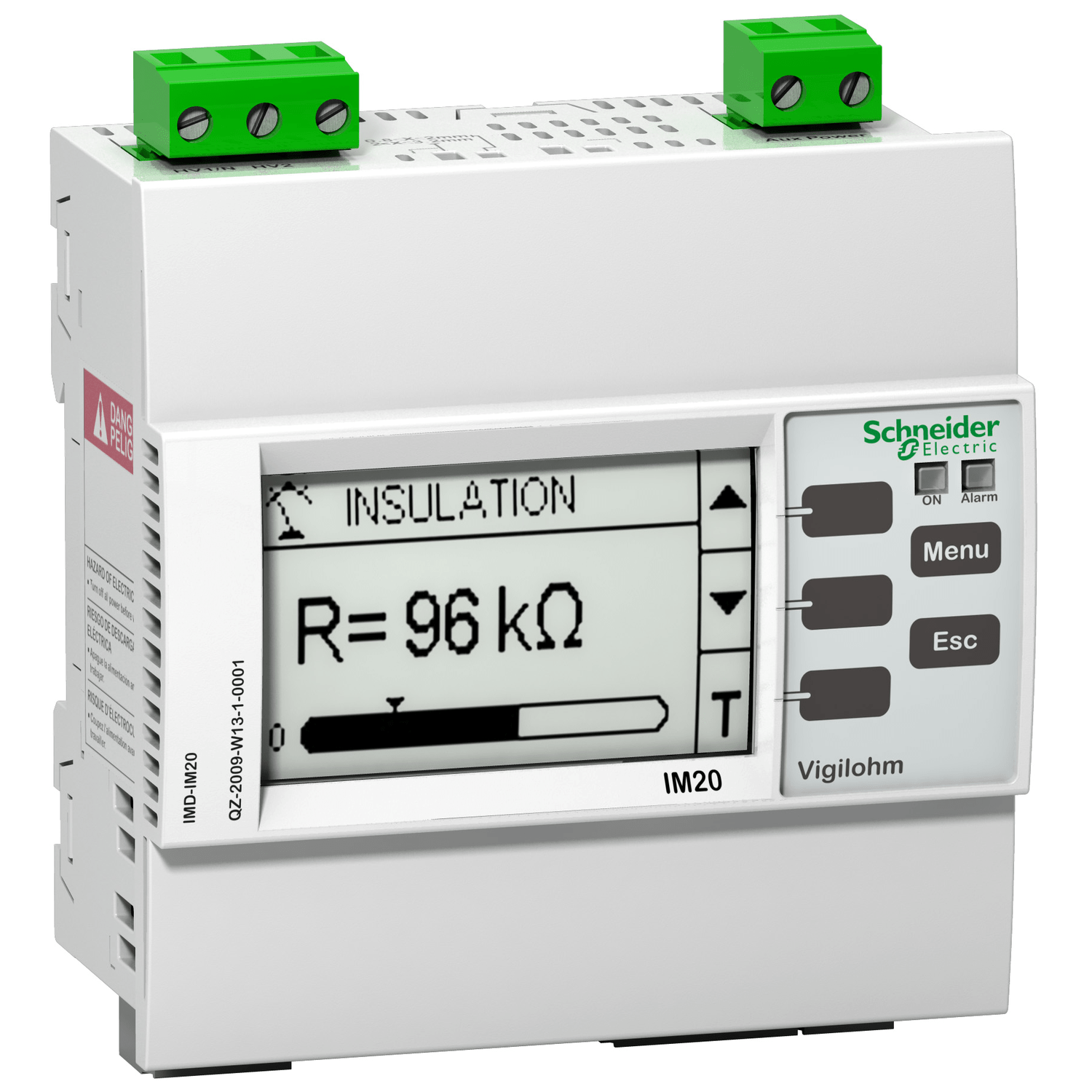

IMD-IM20-H - RELE MONITOR DE ISOLACAO IM20-H 110-230VAC PARA HOSPITAIS

Este dispositivo pertence à gama Vigilohm concebido para monitorizar redes eléctricas não aterradas/IT, de acordo com as normas de instalação e produtos. De acordo com as normas IEC, é obrigatório equipar as instalações médicas de IT com dispositivos de monitoramento de isolamento (IMD). Este dispositivo é dedicado ao monitoramento de sistemas de IT médicos AC, DC e ACDC. Ele mede a resistência de isolamento do sistema injetando uma corrente CA de baixa frequência entre a rede e o terra. A configuração será feita de acordo com as normas médicas, a partir da parte frontal do dispositivo, através da tela da HMI. A configuração está relacionada aos limites de alarme de isolamento de 50 kilohms a 500 kilohms e alarmes de superaquecimento e sobrecarga do transformador. Ele monitora redes de até 230VAC, 230VDC, em arquitetura de IT médica e também o transformador de IT médica. A tela preta e branca pode exibir resistência de isolamento de 100 ohms a 10 megohms. O autoteste é iniciado automaticamente a cada 5 horas e sob demanda. Caso a resistência de isolamento do sistema caia abaixo do limite definido, significando que ocorreu uma falha de aterramento, um alarme é acionado através do relé de saída IMD em 4 segundos. Uma vez que nenhuma falha é monitorada, o alarme é apagado, o relé de alarme volta ao normal. O dispositivo pode ser alimentado por uma fonte de 110VAC a 230VAC ou de 125VDC a 250VDC, todas com tolerância de mais ou menos 15%. Este produto pode ser instalado em trilho DIN ou embutido. A proteção de entrada frontal é IP52, traseira IP20 e categoria de sobretensão III. O dispositivo de monitoramento é equipado com uma porta de comunicação RS485, protocolo Modbus.
