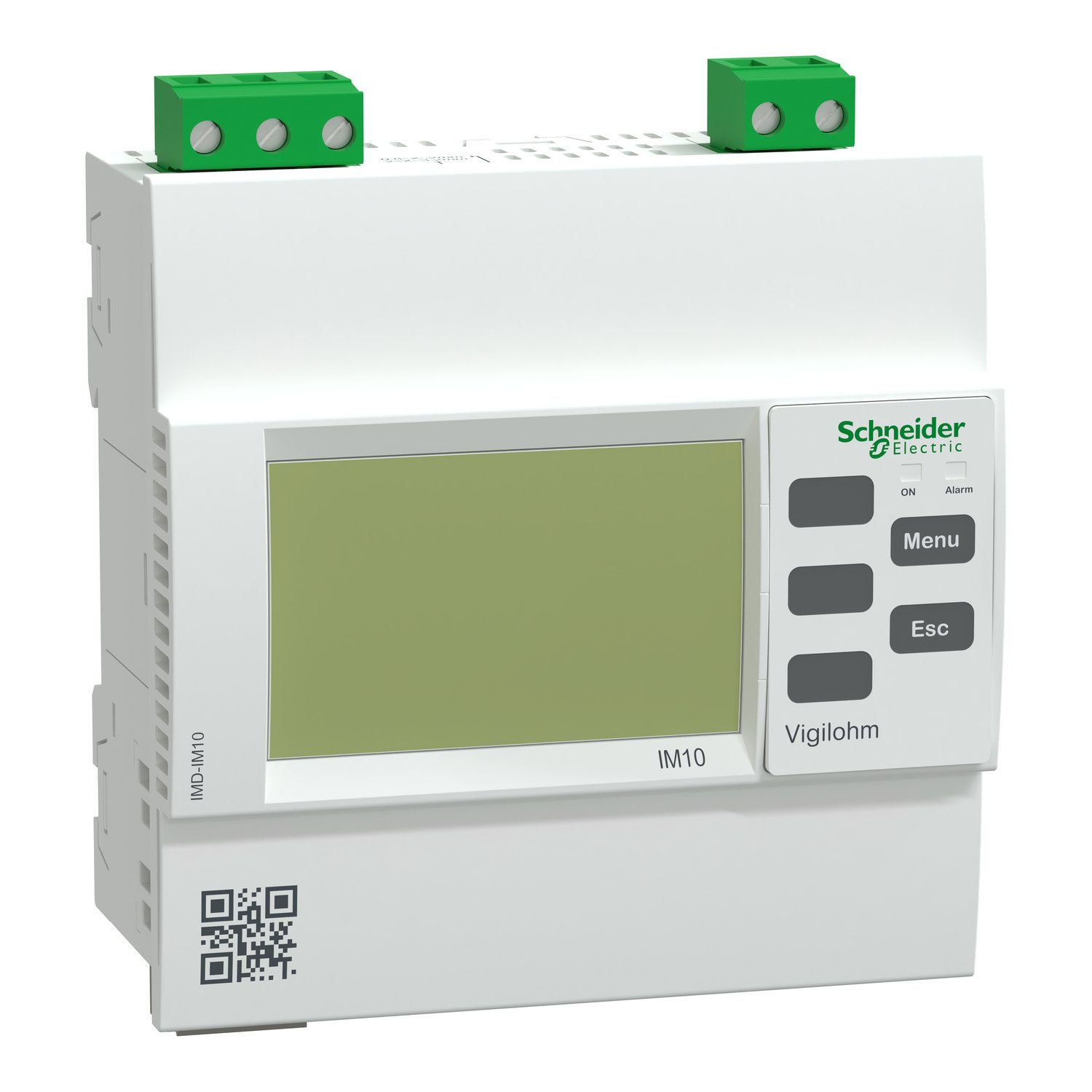

IMD-IM10 - RELE MONITOR DE ISOLACAO IM10 110 415VAC SCHNEIDER

Este dispositivo pertence à gama Vigilohm concebido para monitorizar redes eléctricas não aterradas/IT, de acordo com as normas de instalação e produtos. De acordo com as normas, é recomendado equipar seus sistemas com dispositivos de monitoramento de isolamento (IMD). Este dispositivo é dedicado ao monitoramento de sistemas AC, DC e ACDC de tamanho médio, com distúrbios limitados. Ele mede a resistência de isolamento do sistema injetando uma corrente CA de baixa frequência entre a rede e o terra. A configuração será definida dependendo da instalação. As configurações estão disponíveis na parte frontal do dispositivo, através da tela da HMI. As configurações são limites de alarme de 0,5 kilohms a 500 kilohms e atraso de alarme de 0 a 7200 segundos. Monitora redes de até 600VAC quando conectado ao neutro, 480V quando conectado à linha e 345VDC, com até 40 microfarad. A tela preta e branca pode exibir resistência de isolamento de 100 ohms a 10 megohms. O autoteste é iniciado automaticamente a cada 5 horas e sob demanda. Caso a resistência de isolamento do sistema caia abaixo do limite definido, significando que ocorreu uma falha de aterramento, um alarme é acionado através do relé de saída IMD. Uma vez que nenhuma falha é monitorada, o alarme é apagado, o relé de alarme volta ao normal. O dispositivo pode ser alimentado por uma fonte de 110VAC a 415VAC ou de 125VDC a 250VDC, todas com tolerância de mais ou menos 15%. Este produto pode ser instalado em trilho DIN ou embutido. A proteção de entrada frontal é IP52, traseira IP20 e categoria de sobretensão III.
