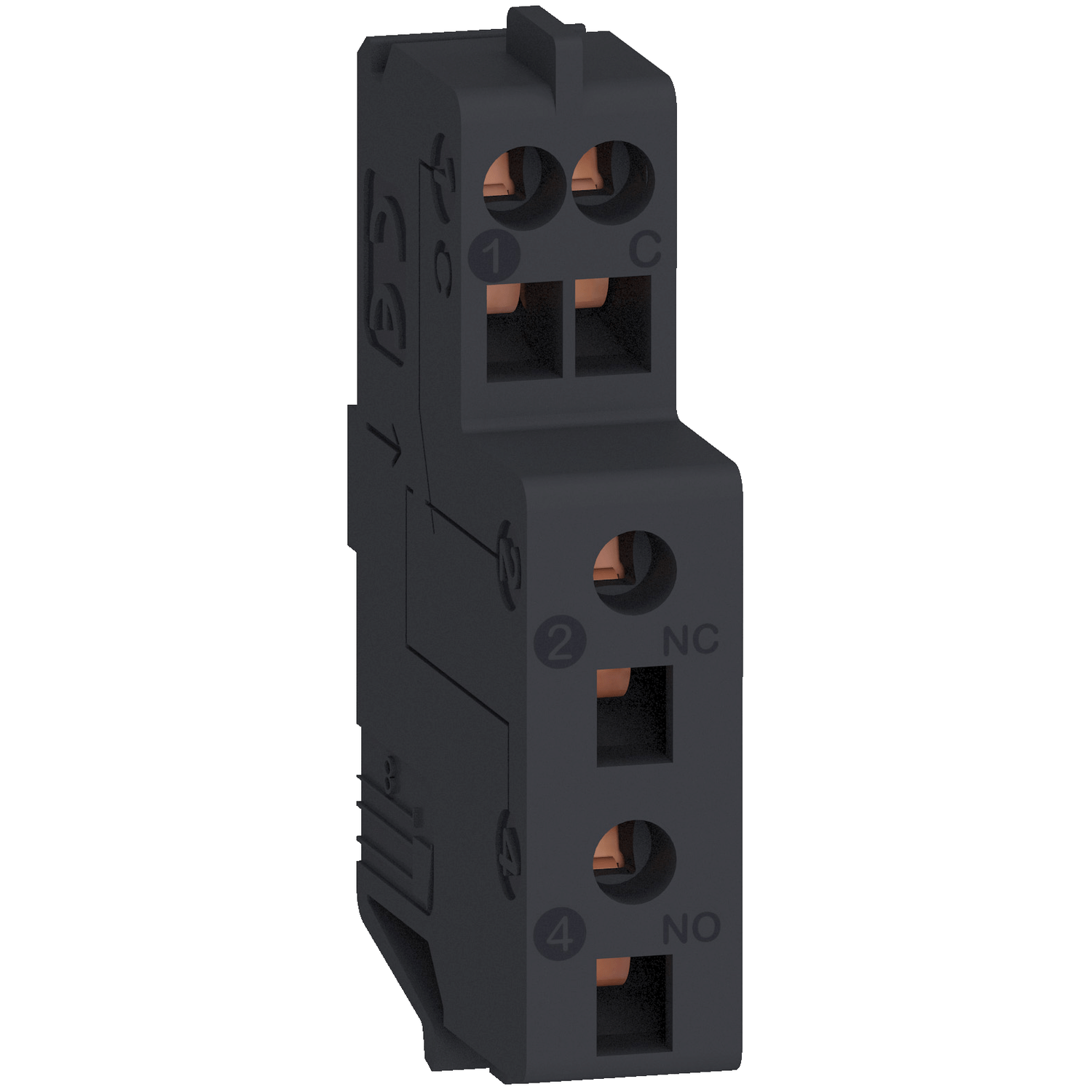

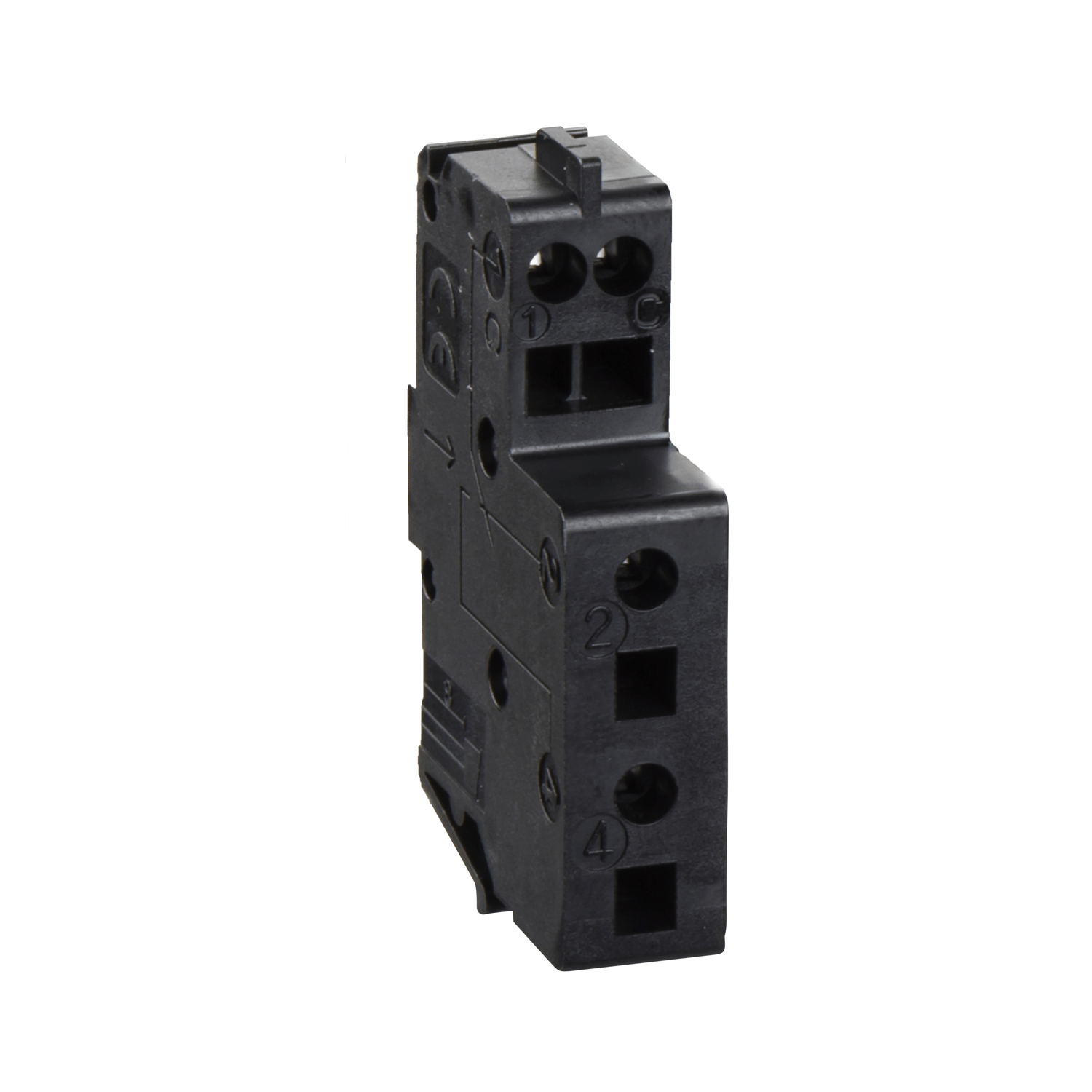

LV426950 - CONTATO AUXILIAR PADRÃOCOMPACT NSXM STATUS DO DISJUNTOR OF/SD

Este é um único contato auxiliar padrão que fornece duas informações remotas sobre o status do disjuntor. É usado em dispositivos Compact NSXm e PowerPact B. O contato OF (aberto/fechado) indica a posição dos contatos principais do disjuntor. O contato SD (indicação de disparo) indica se o disjuntor disparou. Há um modelo de contato auxiliar para informações OF e SD, dependendo de onde ele está instalado no dispositivo. Este auxiliar é um contato do tipo comutador de ponto comum com 1 contato normalmente aberto e 1 contato normalmente fechado. A corrente nominal é 5A e a carga mínima é 2mA a 17VDC. As categorias de utilização são AC12 / AC13 / DC12 / DC13 / DC14. O Compact NSXm tem 2 contatos auxiliares e sua presença é visível no painel frontal graças às bandeiras verdes. Está em conformidade com a norma IEC 60947-5-1.
