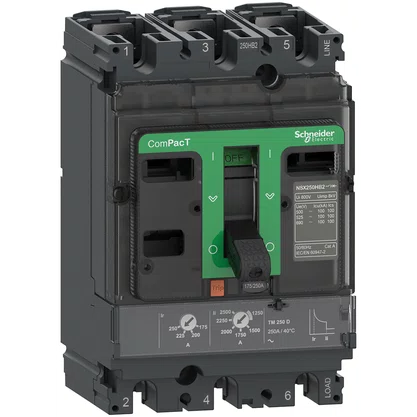

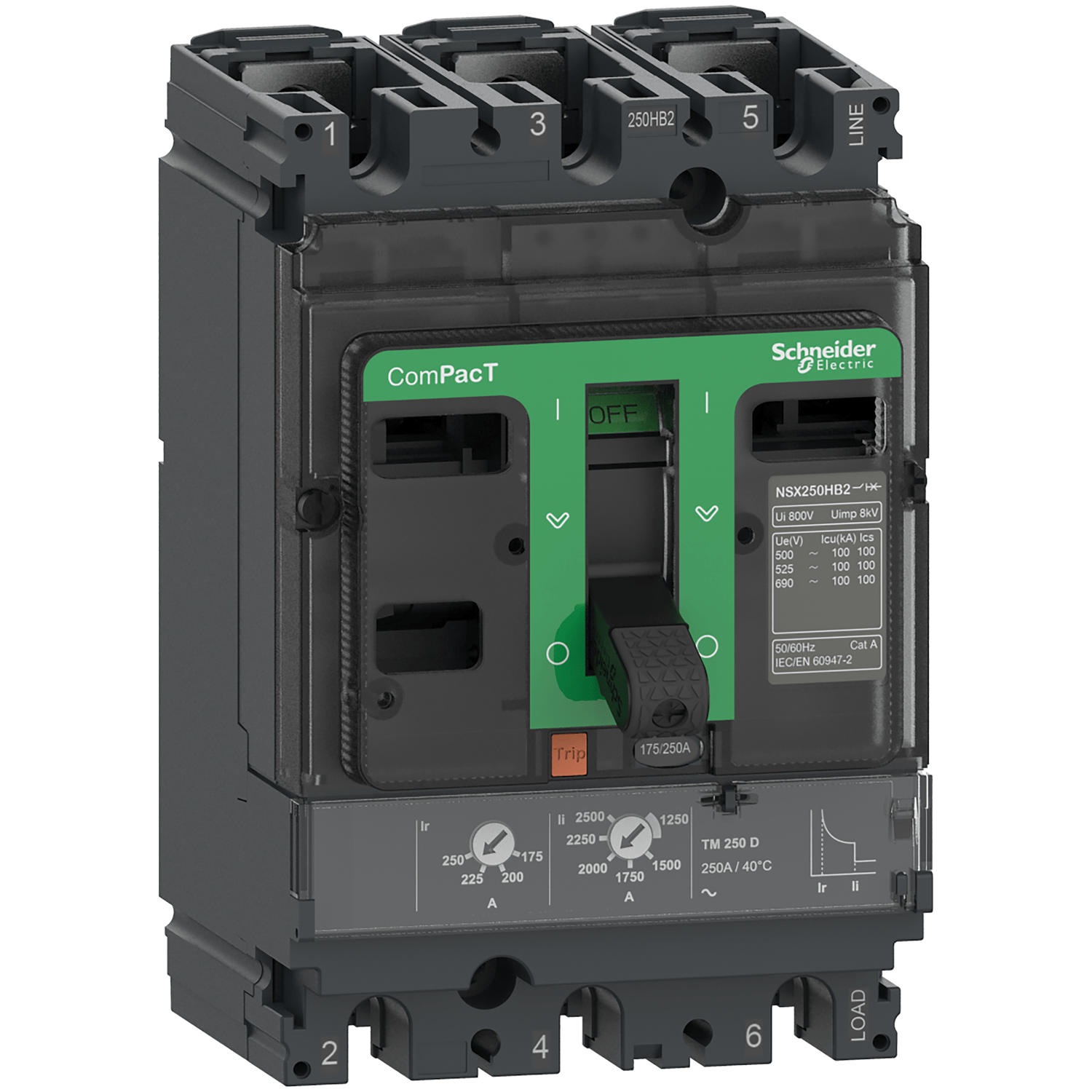

C25F3TM200 - DISJUNTOR NSX250F TM200D TRIPOLAR

O Disjuntor NSX250F TM200D Tripolar, código de produto C25F3TM200, é um componente essencial fabricado pela Schneider Electric, projetado para oferecer proteção robusta e confiável em instalações elétricas. Este disjuntor apresenta uma capacidade de ruptura de 50 kA a 400/415V, garantindo segurança mesmo em cenários de alta corrente de falta. Com uma corrente nominal de 200A e uma corrente de atuação por sobrecarga (Ir) ajustável de 160 a 200A, oferece flexibilidade para se adequar a diversas necessidades de proteção. A corrente de atuação por curto-circuito (Im) é fixa em 10 vezes a corrente nominal, proporcionando uma resposta rápida e eficaz a eventos de curto-circuito. Projetado com uma configuração tripolar, o C25F3TM200 gerencia de forma eficiente a proteção de circuitos trifásicos. Sua tensão nominal de isolamento (Ui) é de 800V, e a tensão nominal de impulso (Uimp) é de 8kV, assegurando resistência a picos de tensão. O disjuntor opera com uma frequência de rede de 50/60Hz e suporta uma tensão operacional (Ue) de até 690V em AC. A dissipação de potência por polo é de 8.5W em 30°C, um dado relevante para a gestão térmica. O produto está em conformidade com as normas IEC 60947-2 e IEC 60947-4-1, atestando sua qualidade e segurança. As dimensões do disjuntor são 104.5mm de largura, 161mm de altura e 86mm de profundidade, com um peso de 1.19kg, facilitando sua integração em quadros elétricos padrão. O C25F3TM200 possui grau de proteção IP40 para o invólucro e IP20 para os terminais, protegendo contra sólidos e permitindo o manuseio seguro. Além disso, conta com terminais de parafuso com torque de aperto recomendado de 18 Nm, assegurando conexões elétricas firmes e seguras. A montagem do disjuntor pode ser feita em trilho DIN ou em placa, oferecendo versatilidade na instalação. A temperatura ambiente de operação varia de -25°C a 70°C, e a de armazenamento de -40°C a 85°C, evidenciando sua robustez em diferentes condições ambientais. Este dispositivo é ideal para aplicações de distribuição elétrica de média e alta capacidade, onde a confiabilidade na proteção contra sobrecargas e curtos-circuitos é primordial. O Disjuntor NSX250F TM200D Tripolar C25F3TM200 é a solução definitiva para a proteção de circuitos em aplicações industriais e comerciais exigentes.
