SCHNEIDER ELECTRIC BRASIL LTDA

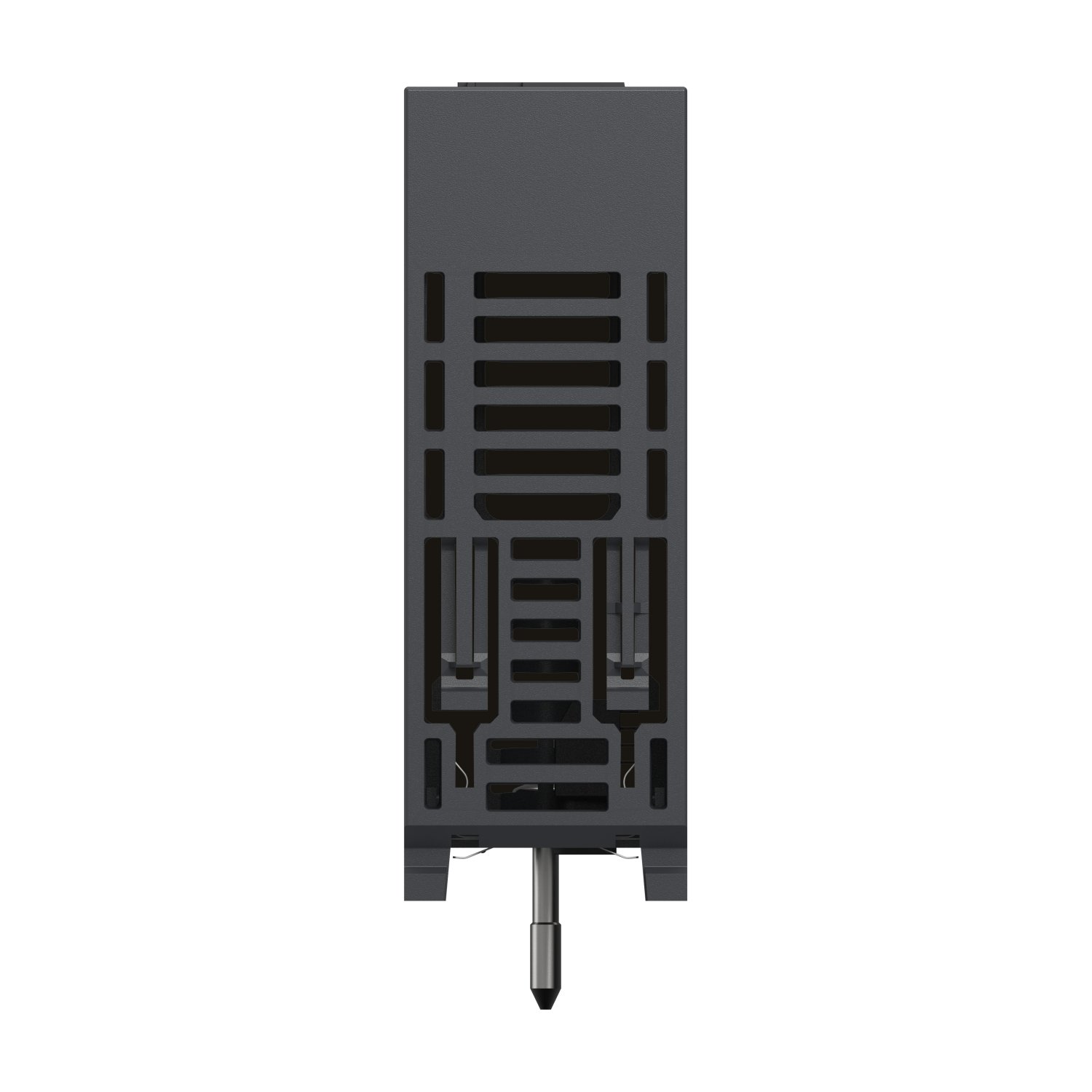

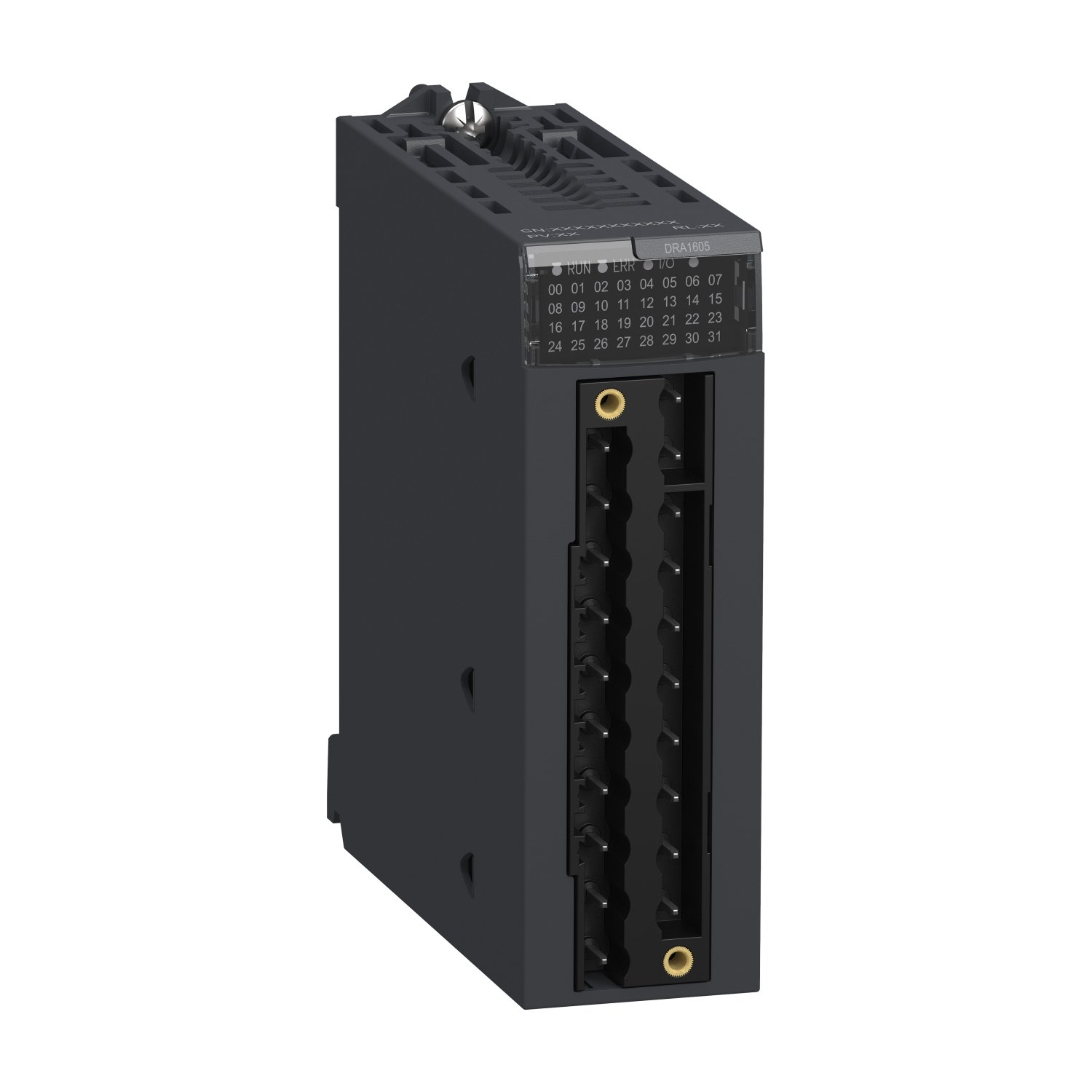

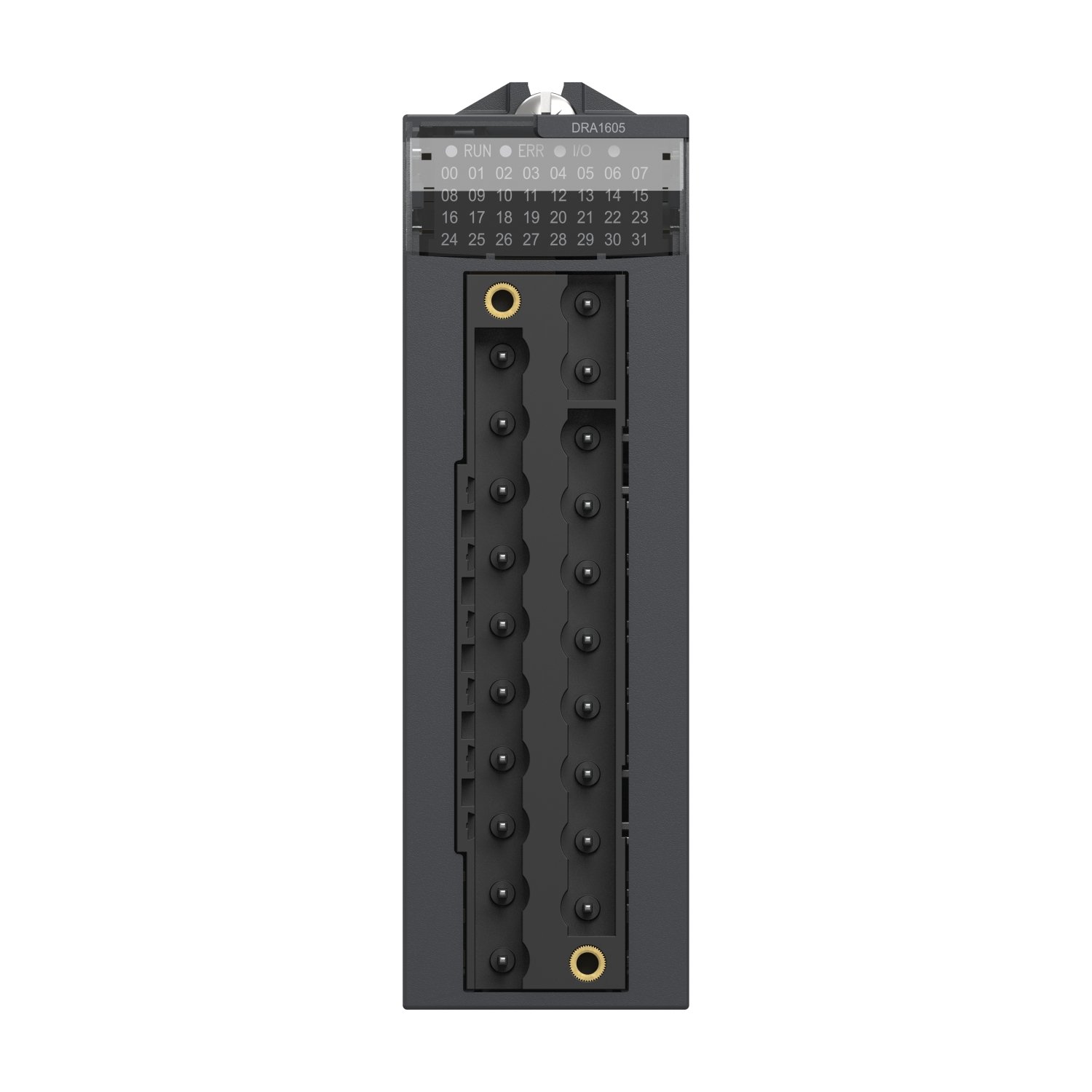

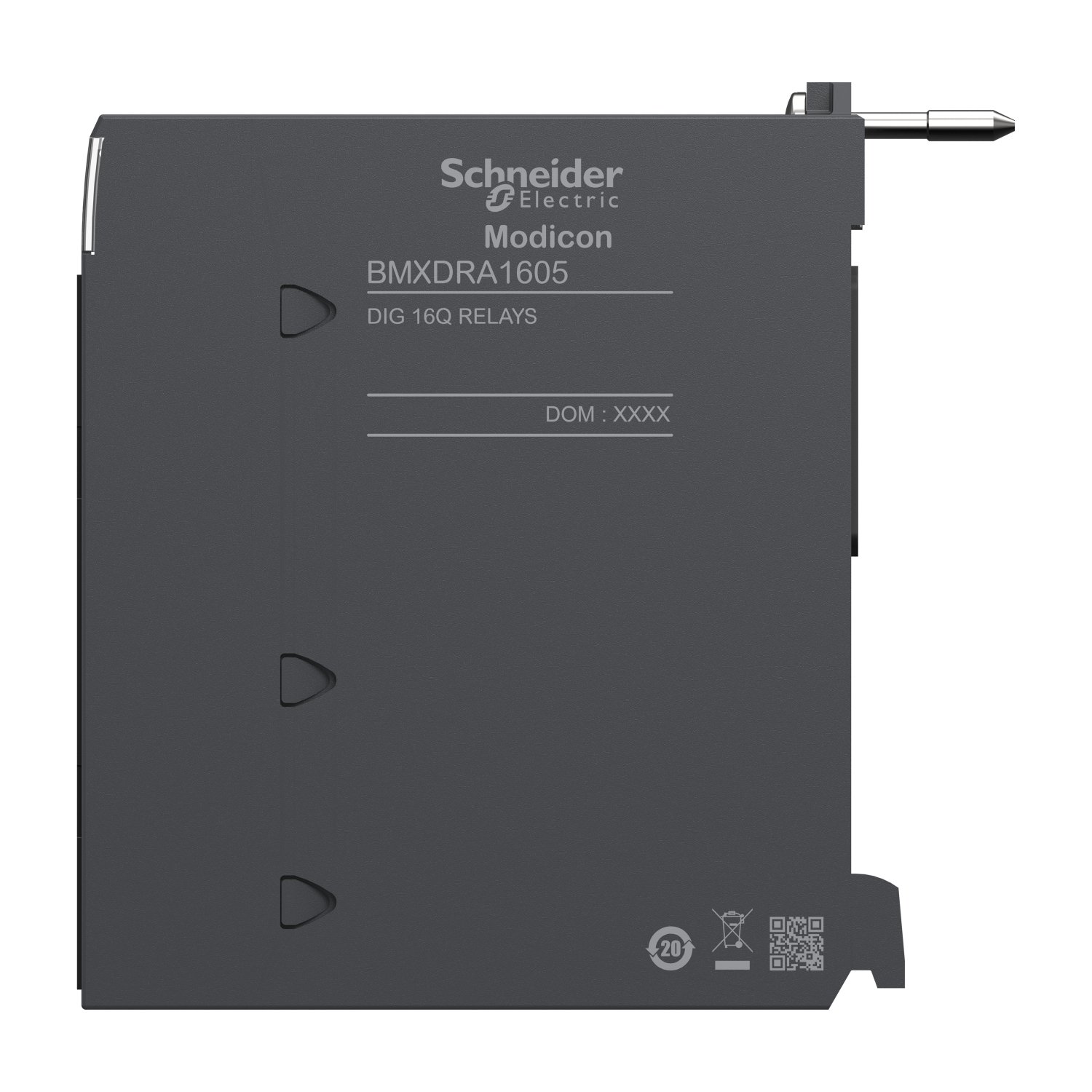

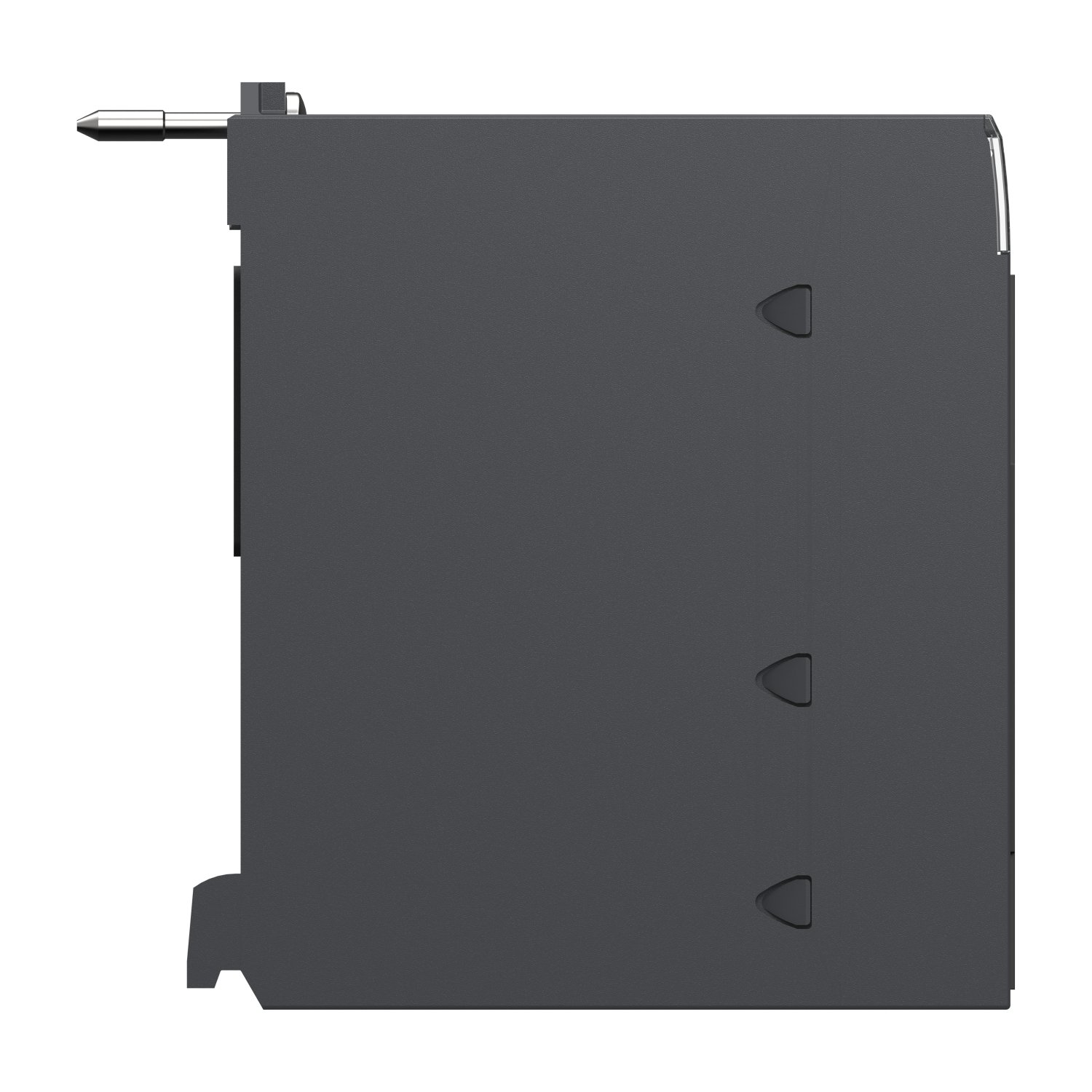

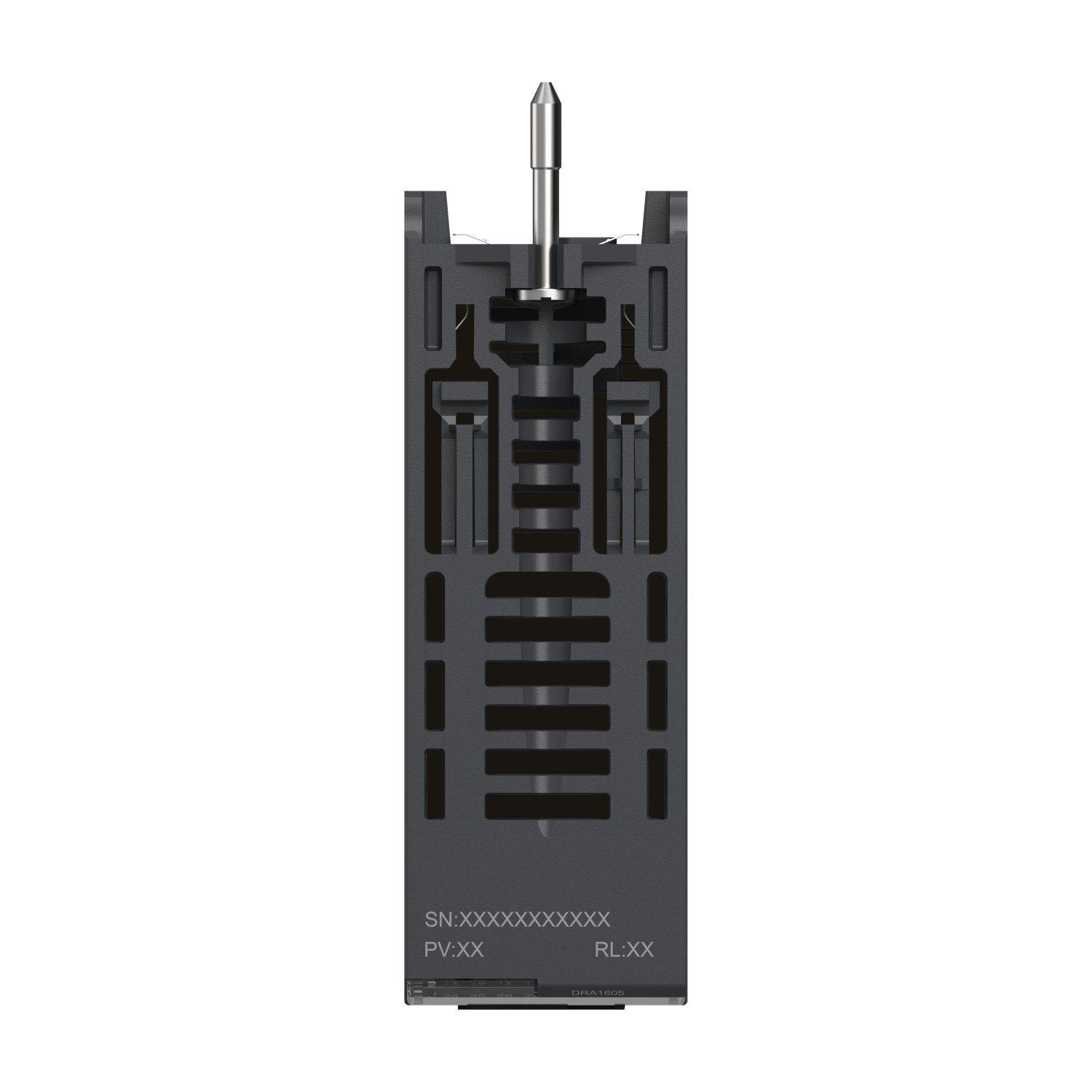

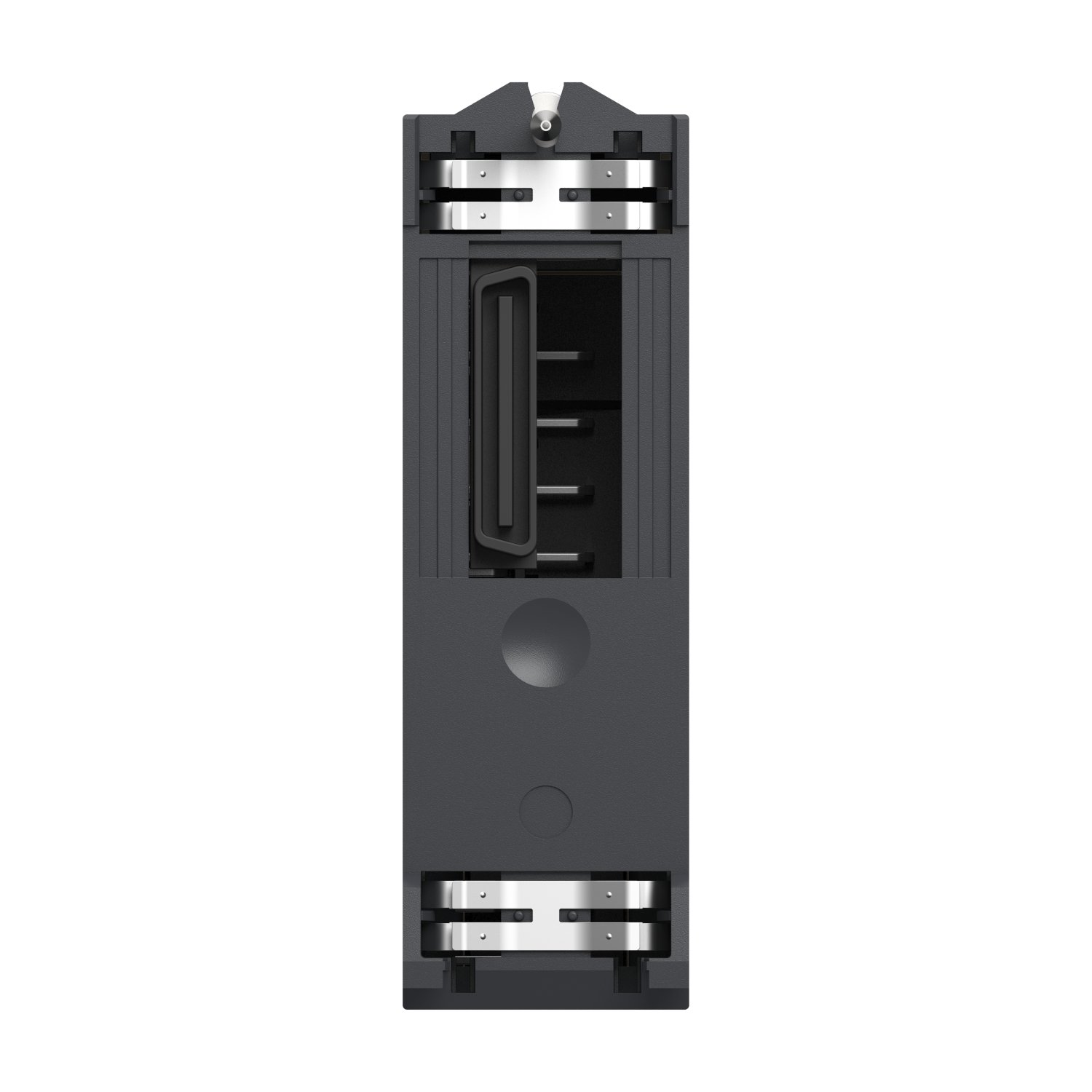

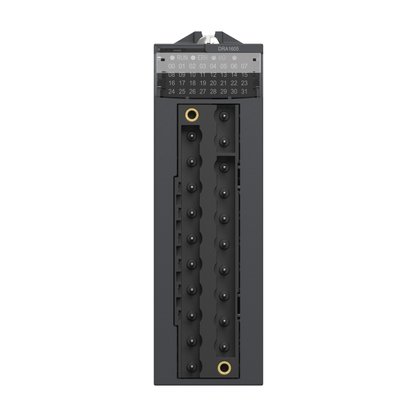

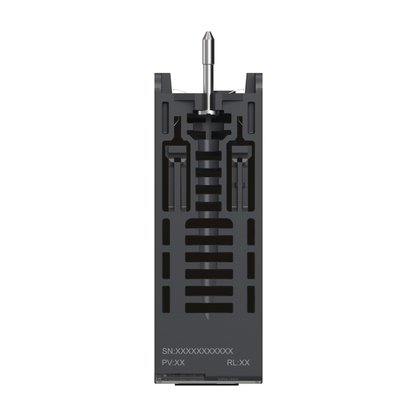

BMXDRA1605 - MODULO X80 - 16 SAIDAS DIGITAIS A RELE - 2A - CONECT BORNE

Cod. do Produto: 44625
BMXDRA1605 - MODULO X80 - 16 SAIDAS DIGITAIS A RELE - 2A - CONECT BORNE
Cod. do Produto: 44625
R$ 4.117,92 Mais formas de pagamento
3x de R$ 1.372,64 sem juros no cartão de crédito ou até 12x de R$ 419,03 no cartão de crédito
  • R$ 3.912,02 à vista no pix (5% Desconto) Economize R$ 205,90
  • R$ 4.056,15 à vista no boleto (1.5% Desconto) Economize R$ 61,77
R$ 4.117,92
    • Cor:
    • Tamanho:
  • Garantia: 18 Meses pelo Fabricante
Compre Pelo WhatsApp

  • Ajax Loader

Descrição do Produto

Somos distribuidores autorizados da Schneider Electric

O BMXDRA1605 é um módulo de saída digital pertencente à linha de produtos Modicon X80, destinado a aplicações de automação industrial. Este dispositivo possui 16 saídas digitais do tipo relé, com flexibilidade para trabalhar em diferentes faixas de tensão, suportando 24 a 48 V CC ou 24 a 240 V CA. A corrente térmica convencional é de 2 A.Este módulo oferece confiabilidade operacional com uma resistência de isolamento superior a 10 MOhm a 500 V CC. O tempo de resposta nas saídas é rápido, com menos de 8 ms para ativação e menos de 10 ms para desativação. O consumo de corrente varia de 100 mA a 3,3 V CC a 95 mA a 24 V CC.Para garantir a segurança e a integridade do sistema, o BMXDRA1605 possui proteções contra sobrecargas de saída, sobretensão de saída e curtos-circuitos de saída. O módulo também oferece diagnósticos detalhados, indicados por LEDs de status, incluindo execução, diagnóstico do canal, erro e E/S. Além disso, o BMXDRA1605 atende a padrões ambientais e de segurança, como o grau de proteção IP20, resistência à vibração de 3 gn e resistência ao choque de 30 gn. Sua faixa de temperatura operacional varia de 0 a 60 °C, com umidade relativa de 5 a 95% a 55 °C, sem condensação. Este módulo é adequado para operação em altitudes de até 2000 metros, podendo se estender a 5000 metros com algumas considerações adicionais.



Especificações

Principal

Linha de produto

Modicon X80

Tipo de produto ou componente

Módulo de saída digital

número de saída digital

16 conforme EN/IEC 61131-2

tipo de saída digital

Relé

tensão de saída digital

24...48 V 19..0,60 V CC
24...240 V 19…264 V CA



Complementar

[Ith] corrente térmica convencional ao ar livre

2 A

resistência de isolamento

> 10 MOhm 500 V CC

dissipação de alimentação em W

3 W

tempo de resposta na saída

< 8 ms ativação
< 10 ms desativação

consumo de corrente típico

100 mA a 3,3 V CC
95 mA a 24 V CC

confiabilidade MTBF

2100000 H

proteção contra sobrecargas de saída

Usar 1 fusível rápido por canal ou grupo de canais

proteção contra sobretensão de saída

Usar o diodo de descarga em cada saída CC
Usar o circuito RC em cada saída CA
Usar o limitador de sobretensão ZNO em cada saída CA

proteção contra curtos-circuitos de saída

Usar 1 fusível rápido por canal ou grupo de canais

corrente de comutação mínima

1 mA 5 V CC

durabilidade elétrica

CA-15: 100000 ciclos a 240 VA 200 V (fator de carga 0,7)
CA-15: 100000 ciclos a 120 VA 200 V (fator de carga 0,35)
CA-12: 100000 ciclos a 200 VA 100 V
CA-12: 100000 ciclos a 80 VA 48 V
CA-12: 100000 ciclos a 50 VA 24 V
CA-15: 100000 ciclos a 120 VA 100 V
CA-15: 100000 ciclos a 120 VA 24 V
CA-15: 100000 ciclos a 120 VA 48 V
CC-12: 100000 ciclos a 24 W 24 V
CC-13: 100000 ciclos a 10 W 24 V
CC-13: 100000 ciclos a 10 W 48 V
CA-15: 300000 ciclos a 72 VA 200 V (fator de carga 0,7)
CA-15: 300000 ciclos a 36 VA 200 V (fator de carga 0,35)
CA-12: 300000 ciclos a 200 VA 200 V
CA-12: 300000 ciclos a 80 VA 100 V
CA-12: 300000 ciclos a 50 VA 48 V
CA-15: 300000 ciclos a 36 VA 100 V
CA-15: 300000 ciclos a 72 VA 100 V
CA-15: 300000 ciclos a 36 VA 48 V
CA-15: 300000 ciclos a 72 VA 48 V
CA-15: 300000 ciclos a 36 VA 24 V
CA-15: 300000 ciclos a 72 VA 24 V
CC-13: 300000 ciclos a 3 W 24 V
CC-13: 300000 ciclos a 3 W 48 V
CC-13: 7000 ciclos a 24 W 24 V
CC-13: 7000 ciclos a 24 W 48 V
CC-12: 50000 ciclos a 24 W 48 V

LED de status de indicação

1 LED (Verde) EXECUÇÃO
1 LED por canal (Verde) diagnóstico do canal
1 LED (Vermelho) ERR
1 LED (Vermelho) E/S

Peso líquido

0,15 kg

Garantia

18 Meses pelo Fabricante
