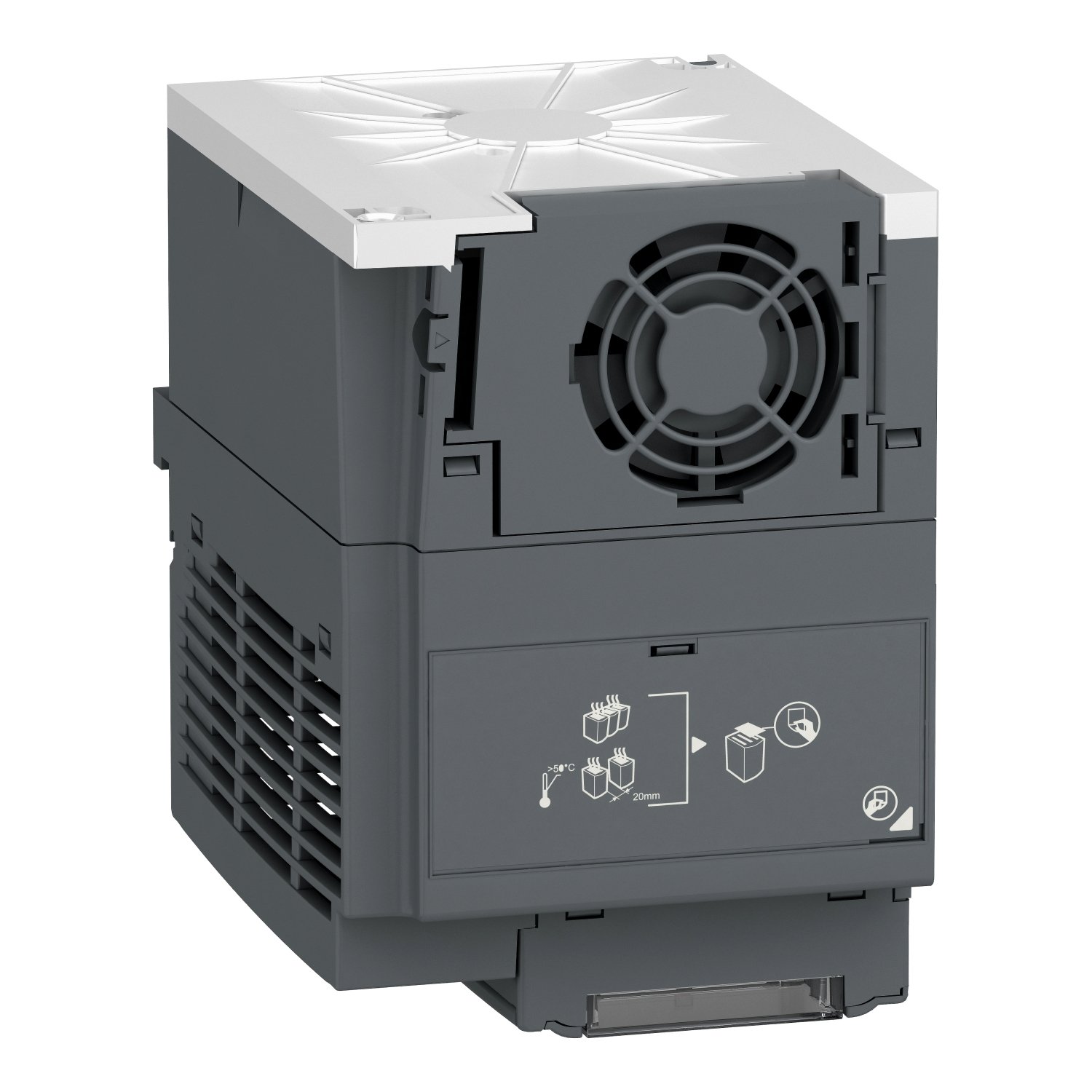

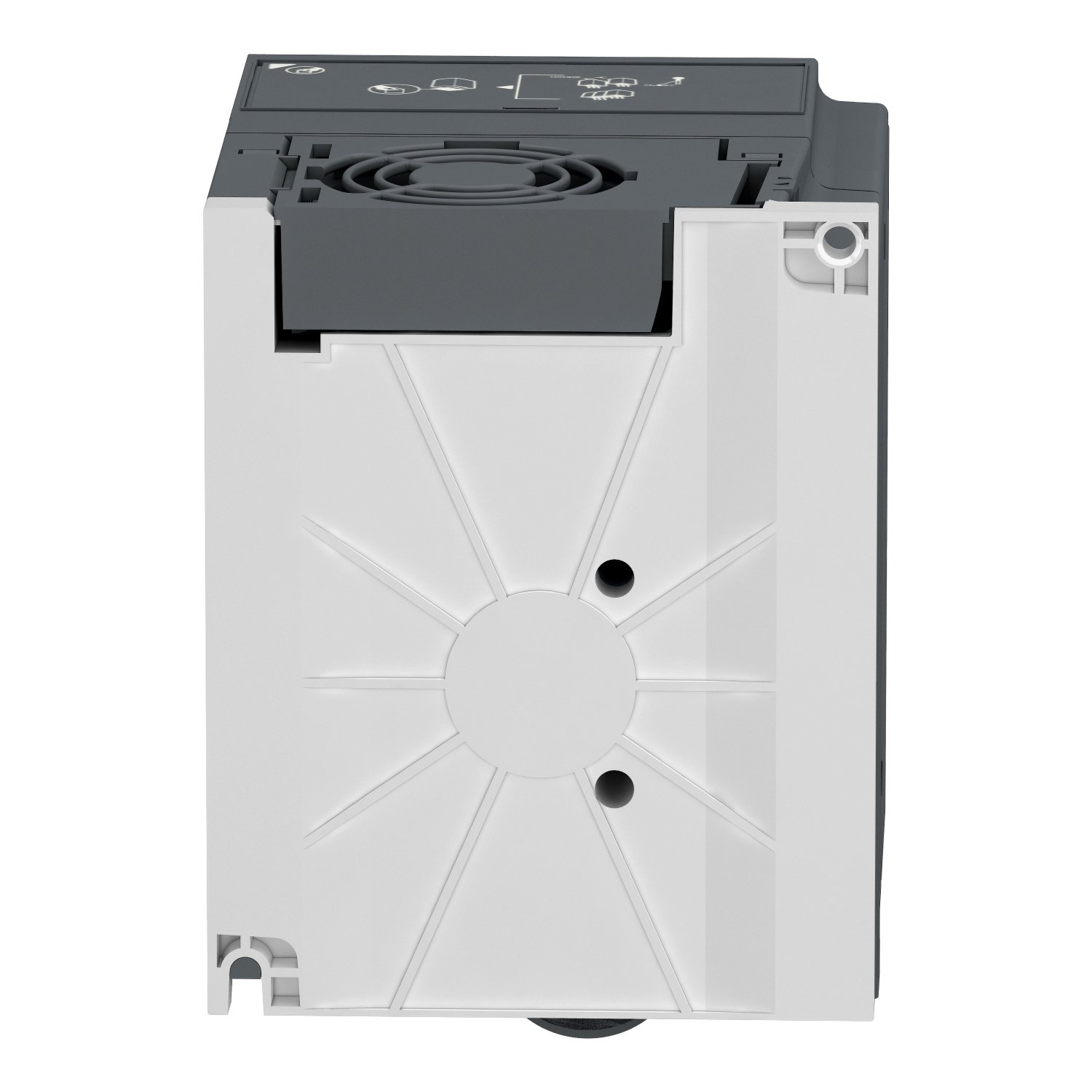

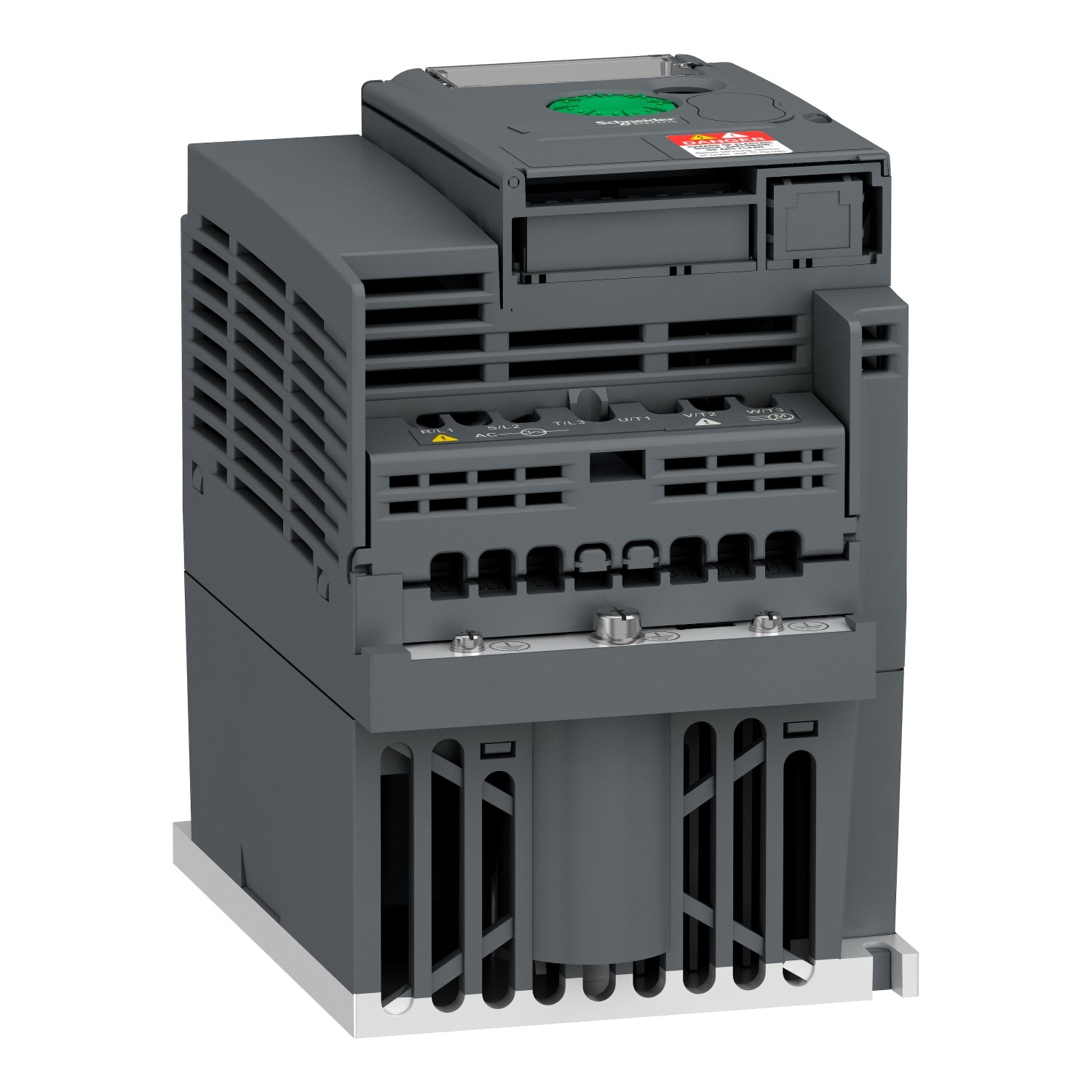

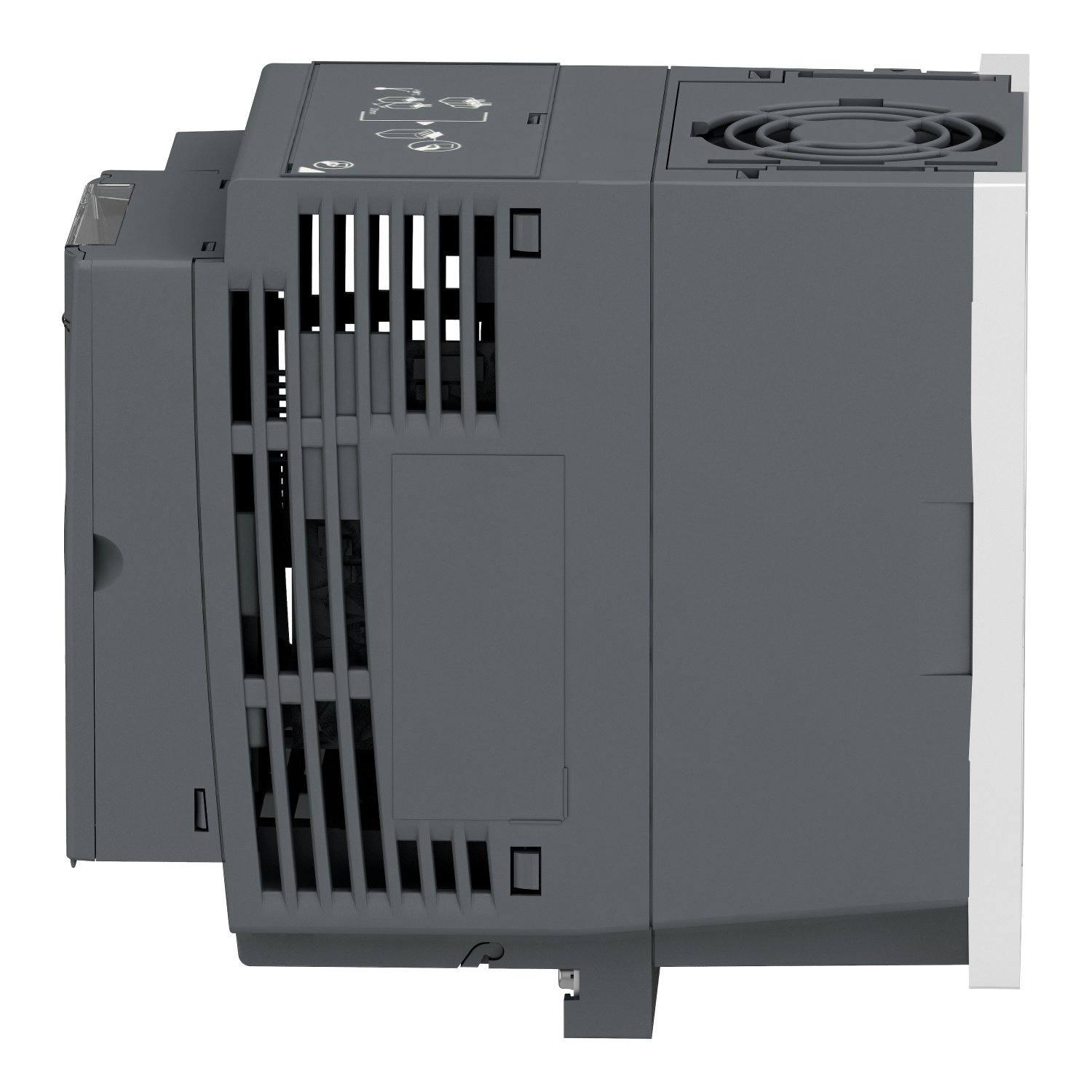

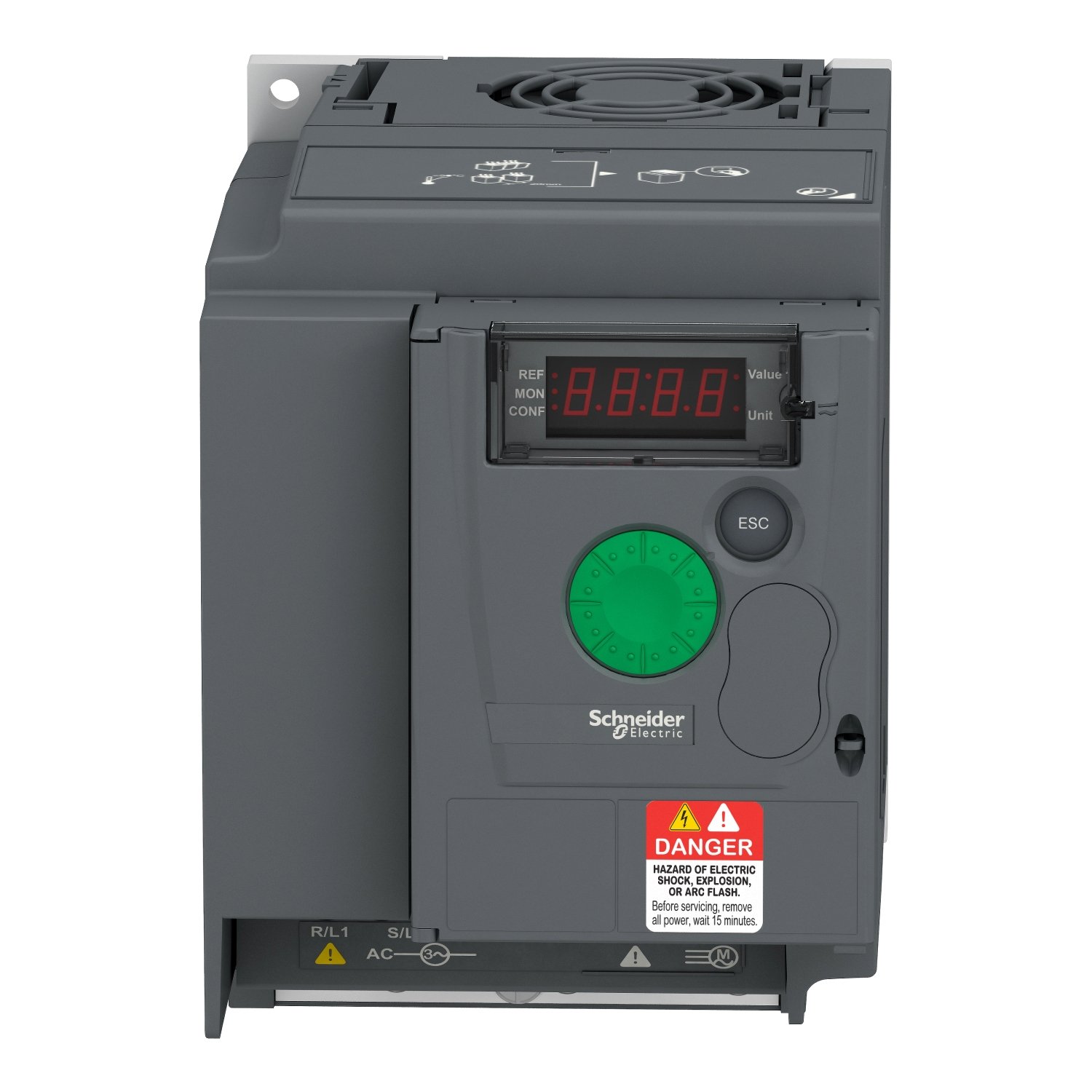

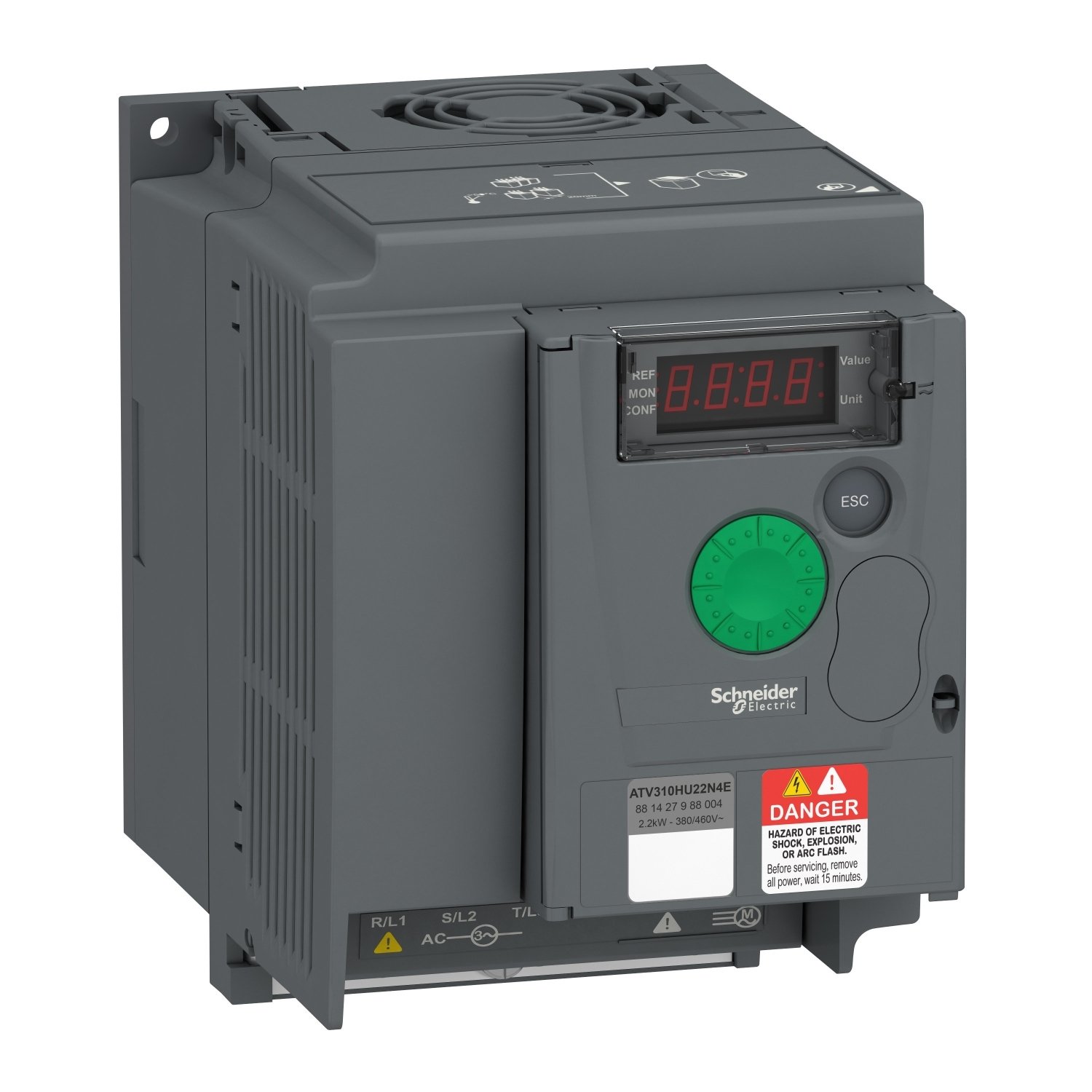

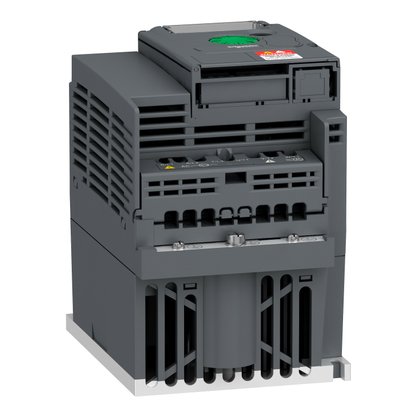

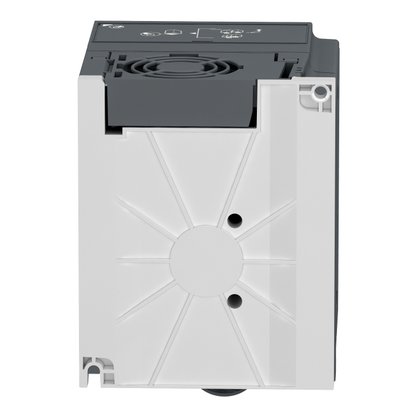

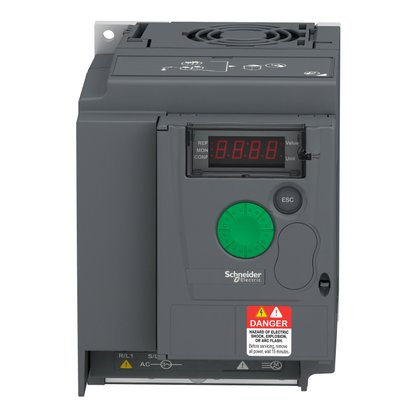

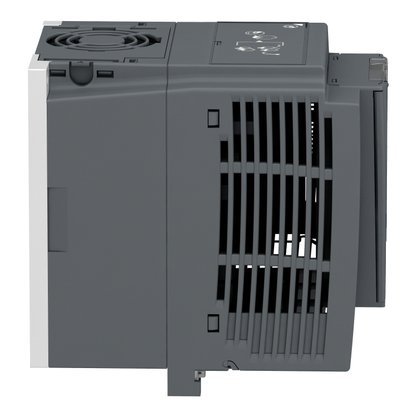

ATV310HU22N4E - INVERSOR DE FREQUÊNCIA SCHNEIDER 3CV 2.2 KW 380-460 VAC TRIFÁSICO

Principal

Linha de produto

Easy Altivar 310

Tipo de produto ou componente

Propulsor de velocidade variável

aplicação específica do produto

Máquina simples

Tipo de montagem

Com dissipador

Nome abreviado do dispositivo

ATV310

Número de fases da rede

Trifásico

tensão nominal de fornecimento [Us]

380...460 V - 15...10 %

alimentação do motor kW

2,2 kW of trabalho pesado

alimentação do motor cv

3 hp of trabalho pesado

nível de ruído

50 dB

Complementar

Quantidade por conjunto

Conjunto de 1

filtro EMC

Sem filtro EMC

tipo de resfriamento

Ventilador integrado

Protocolo da porta de comunicação

Modbus

tipo de conector

RJ45 (na face frontal) of Modbus

interface física

2 fios RS 485 para Modbus

estrutura de transmissão

RTU of Modbus

taxa de transmissão

4800 bit / s
9600 bit/s
19200 bit/s
38400 bit/s

número de endereços

1…247 para Modbus

serviço de comunicação

Ler registros retidos (03) 29 palavras
Escrever registro único (06) 29 palavras
Escrever vários registros (16) 27 palavras
Ler/gravar vários registros (23) 4/4 palavras
Ler identificação de dispositivo (43)

corrente da linha

8,8 A a 380 V (trabalho pesado)
7,2 A a 460 V (trabalho pesado)

potência aparente

5,7 kVA a 460 V (trabalho pesado)

linha potencial Isc

5 kA ( trabalho pesado )

corrente de saída contínua

5,5 A trabalho pesado

corrente momentânea máxima

8,3 A durante 60 s (trabalho pesado)

dissipação de alimentação em W

75,5 W, at In (trabalho pesado)

frequência de saída do propulsor de velocidade

0,5…400 Hz

frequência de comutação nominal

4 kHz

frequência de comutação

2...12 kHz ajustável

intervalo de velocidades

1…20 of motor assíncrono

sobretorque temporário

170…200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor

torque de frenagem

Até 150% do binário nominal do motor com resistor de frenagem
Até 70% do torque nominal sem resistor de frenagem

perfil de controle de motor assíncrono

Voltage/frequency ratio (V/f)
Relação tensão/frequência - Economia de Energia, U/f ao quadrado
Sensorless vector control (SVC)

compensação da diferença de velocidade do motor

Ajustável

tensão de saída

380...460 V trifásico

conexão elétrica

Terminal, capacidade de Fixação: 1,5..0,20,5 mm², AWG 16...AWG 14 (L1, L2, L3, PA/+, PB, U, V, W)

Torque de aperto

0,8…1 N.m

Isolamento

Elétrico entre a potência e o controle

alimentação

Alimentação interna para potenciômetro de referência: 5 V (4,75…5,25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna para entradas lógicas: 24 V (20,4…28,8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos

Número de entrada analógica

1

tipo da entrada analógica

Corrente configurável EA1 0..20 mA 250 Ohm
Tensão configurável EA1 0..10 V 30 kOhm
Tensão configurável EA1 0..0,5 V 30 kOhm

número de entrada digital

4

tipo de entrada digital

Programável LI1...LI4 24 V 18..0,30 V

lógica de entrada digital

Lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
Lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1)

duração de amostra

10 ms of entrada analógica
20 ms, Tolerância +/- 1 ms of entrada lógica

erro de linearidade

+/- 0.3 % do valor maximo of entrada analógica

Número de saída analógica

1

tipo da saída analógica

SA1 tensão configurável através de software: 0..10 V CA 0...10 V 0…0,02 A, Impedância: 470 Ohm, Resolução 8 bits
SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits

número de saída digital

2

tipo de saída digital

Saída lógica LO+, LO-
Rele de saida protegido R1A, R1B, R1C 1 F/A

corrente de comutação mínima

5 mA a 24 V CC of relé lógico

corrente de comutação máxima

2 A a 250 V CA Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
2 A a 30 V CC Ligar indutivo carga cos phi = 0,4 E/D = 7 ms of relé lógico
3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico

rampas de aceleração e desaceleração

Linear a partir de 0...999.9 s
S
U

frenagem até à paralisação

Por injeção CC, <30 s

tipo de proteção

Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t

resolução de frequência

Entrada analógica: conversor A/D, 10 bits
Unidade visor: 0,1 Hz

constante temporal

20 ms +/- 1 ms para alteração de referência

Posição de operação

Vertical +/- 10 graus

Altura

143 mm

Largura

105 mm

Profundidade

151 mm

Peso líquido

1,1 kg

frequência de alimentação

50/60 Hz +/- 5 %

Destino do produto

Motores assíncronos
